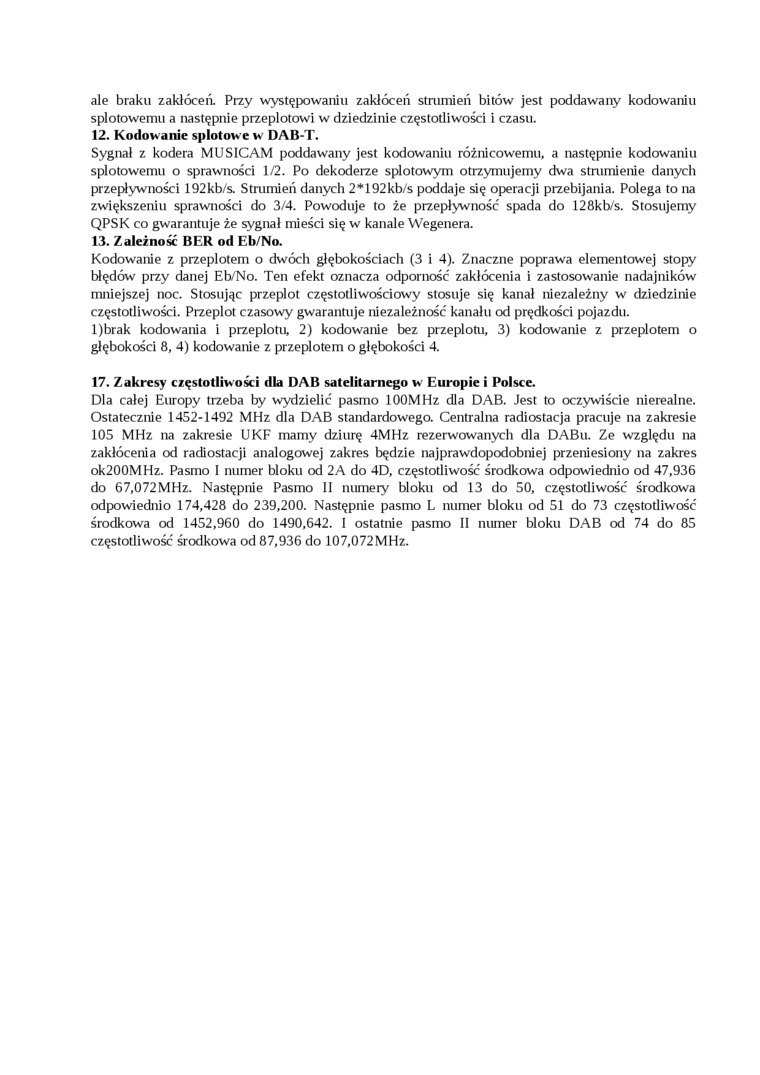

ale braku zakłóceń. Przy występowaniu zakłóceń strumień bitów jest poddawany kodowaniu splotowemu a następnie przeplotowi w dziedzinie częstotliwości i czasu.

12.    Kodowanie splotowe w DAB-T.

Sygnał z kodera MUSICAM poddawany jest kodowaniu różnicowemu, a następnie kodowaniu splotowemu o sprawności 1/2. Po dekoderze splotowym otrzymujemy dwa strumienie danych przepływności 192kb/s. Strumień danych 2*192kb/s poddaje się operacji przebijania. Polega to na zwiększeniu sprawności do 3/4. Powoduje to że przepływność spada do 128kb/s. Stosujemy QPSK co gwarantuje że sygnał mieści się w kanale Wegenera.

13.    Zależność BER od Eb/No.

Kodowanie z przeplotem o dwóch głębokościach (3 i 4). Znaczne poprawa elementowej stopy błędów przy danej Eb/No. Ten efekt oznacza odporność zakłócenia i zastosowanie nadajników mniejszej noc. Stosując przeplot częstotliwościowy stosuje się kanał niezależny w dziedzinie częstotliwości. Przeplot czasowy gwarantuje niezależność kanału od prędkości pojazdu. l)brak kodowania i przeplotu, 2) kodowanie bez przeplotu, 3) kodowanie z przeplotem o głębokości 8, 4) kodowanie z przeplotem o głębokości 4.

17. Zakresy częstotliwości dla DAB satelitarnego w Europie i Polsce.

Dla całej Europy trzeba by wydzielić pasmo 100MHz dla DAB. Jest to oczywiście nierealne. Ostatecznie 1452-1492 MHz dla DAB standardowego. Centralna radiostacja pracuje na zakresie 105 MHz na zakresie UKF mamy dziurę 4MHz rezerwowanych dla DABu. Ze względu na zakłócenia od radiostacji analogowej zakres będzie najprawdopodobniej przeniesiony na zakres ok200MHz. Pasmo I numer bloku od 2A do 4D, częstotliwość środkowa odpowiednio od 47,936 do 67,072MHz. Następnie Pasmo II numery bloku od 13 do 50, częstotliwość środkowa odpowiednio 174,428 do 239,200. Następnie pasmo L numer bloku od 51 do 73 częstotliwość środkowa od 1452,960 do 1490,642. I ostatnie pasmo II numer bloku DAB od 74 do 85 częstotliwość środkowa od 87,936 do 107,072MHz.
