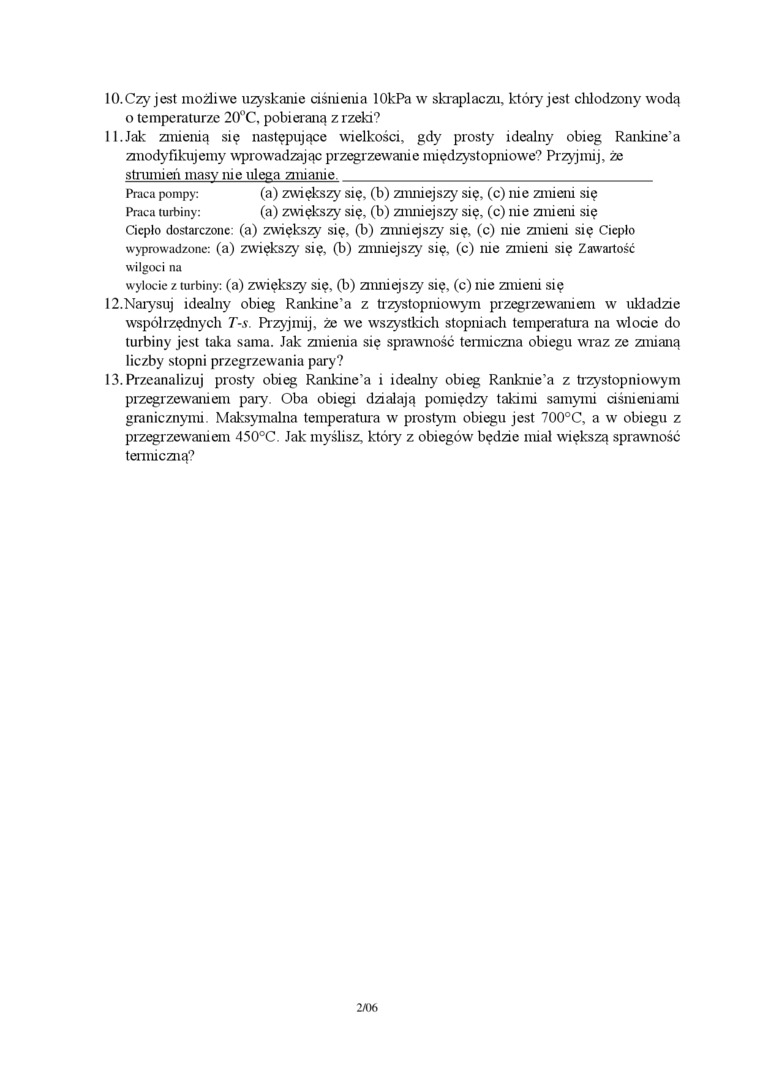

10.    Czy jest możliwe uzyskanie ciśnienia lOkPa w skraplaczu, który jest chłodzony wodą o temperaturze 20°C, pobieraną z rzeki?

11.    Jak zmienią się następujące wielkości, gdy prosty idealny obieg Rankine’a zmodyfikujemy wprowadzając przegrzewanie międzystopniowe? Przyjmij, że

strumień masy nie ulega zmianie._

Praca pompy:    (a) zwiększy się, (b) zmniejszy się, (c) nie zmieni się

Praca turbiny:    (a) zwiększy się, (b) zmniejszy się, (c) nie zmieni się

Ciepło dostarczone: (a) zwiększy się, (b) zmniejszy się, (c) nie zmieni się Ciepło wyprowadzone: (a) zwiększy się, (b) zmniejszy się, (c) nie zmieni się Zawartość wilgoci na

wylocie z turbiny: (a) zwiększy się, (b) zmniejszy się, (c) nie zmieni się

12. Narysuj idealny obieg Rankme'a z trzystopniowym przegrzewaniem w układzie współrzędnych T-s Przyjmij, że we wszystkich stopniach temperatura na wlocie do turbiny jest taka sama. Jak zmienia się sprawność termiczna obiegu wraz ze zmianą liczby stopni przegrzewania pary?

13.    Przeanalizuj prosty obieg Rankine’a i idealny obieg Ranknie’a z trzystopniowym przegrzewaniem paiy. Oba obiegi działają pomiędzy takimi samymi ciśnieniami granicznymi. Maksymalna temperatura w prostym obiegu jest 700°C, a w obiegu z przegrzewaniem 450°C. Jak myślisz, który z obiegów będzie miał większą sprawność termiczną?
