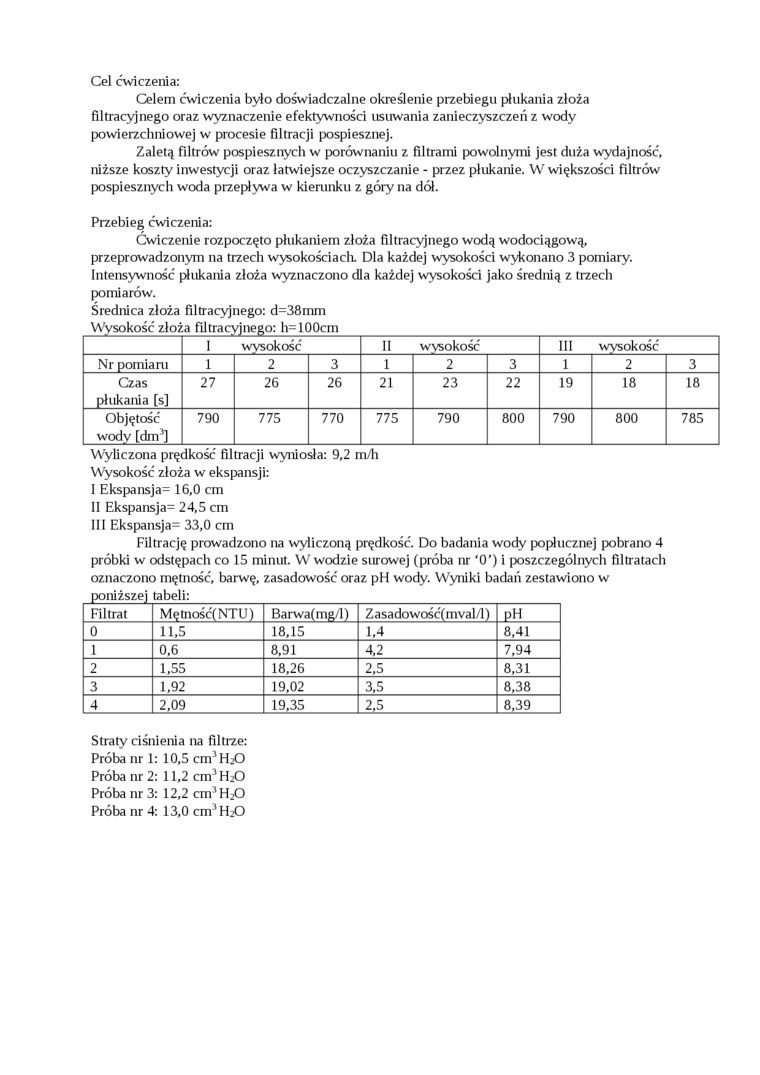

Cel ćwiczenia:

Celem ćwiczenia było doświadczalne określenie przebiegu płukania złoża filtracyjnego oraz wyznaczenie efektywności usuwania zanieczyszczeń z wody powierzchniowej w procesie filtracji pospiesznej.

Zaletą filtrów pospiesznych w porównaniu z filtrami powolnymi jest duża wydajność, niższe koszty inwestycji oraz łatwiejsze oczyszczanie - przez płukanie. W większości filtrów pospiesznych woda przepływa w kierunku z góry na dół.

Przebieg ćwiczenia:

Ćwiczenie rozpoczęto płukaniem złoża filtracyjnego wodą wodociągową, przeprowadzonym na trzech wysokościach. Dla każdej wysokości wykonano 3 pomiary. Intensywność płukania złoża wyznaczono dla każdej wysokości jako średnią z trzech pomiarów.

Średnica złoża filtracyjnego: d=38mm

	I wysokość			II wysokość			III wysokość
Nr pomiaru	1	2	3	1	2	3	1	2	3
Czas płukania [s]	27	26	26	21	23	22	19	18	18
Objętość wody [dm^3]	790	775	770	775	790	800	790	800	785

Wysokość złoża filtracyjnego: h=100cm    __

Wyliczona prędkość filtracji wyniosła: 9,2 m/h Wysokość złoża w ekspansji:

I    Ekspansja= 16,0 cm

II    Ekspansja= 24,5 cm

III    Ekspansja= 33,0 cm

Filtrat	Mętność! NTU)	Barwa(mg/1)	Zasadowość(mval/l)	pH
0	11,5	18,15	1,4	8,41
1	0.6	8,91	4,2	7,94
2	1,55	18,26	2,5	8,31
3	1,92	19,02	3,5	8,38
4	2.09	19.35	_Ł5_	8.39

Filtrację prowadzono na wyliczoną prędkość. Do badania wody popłucznej pobrano 4 próbki w odstępach co 15 minut. W' wodzie surowej (próba nr ‘0’) i poszczególnych filtratach oznaczono mętność, barwę, zasadowość oraz pH wody. Wyniki badań zestawiono w poniższej tabeli:    ___

Straty ciśnienia na filtrze: Próba nr 1: 10,5 cm³H-«0 Próba nr 2: 11,2 cm³H20 Próba nr 3: 12,2 cm³H20 Próba nr 4: 13,0 cm³H20
