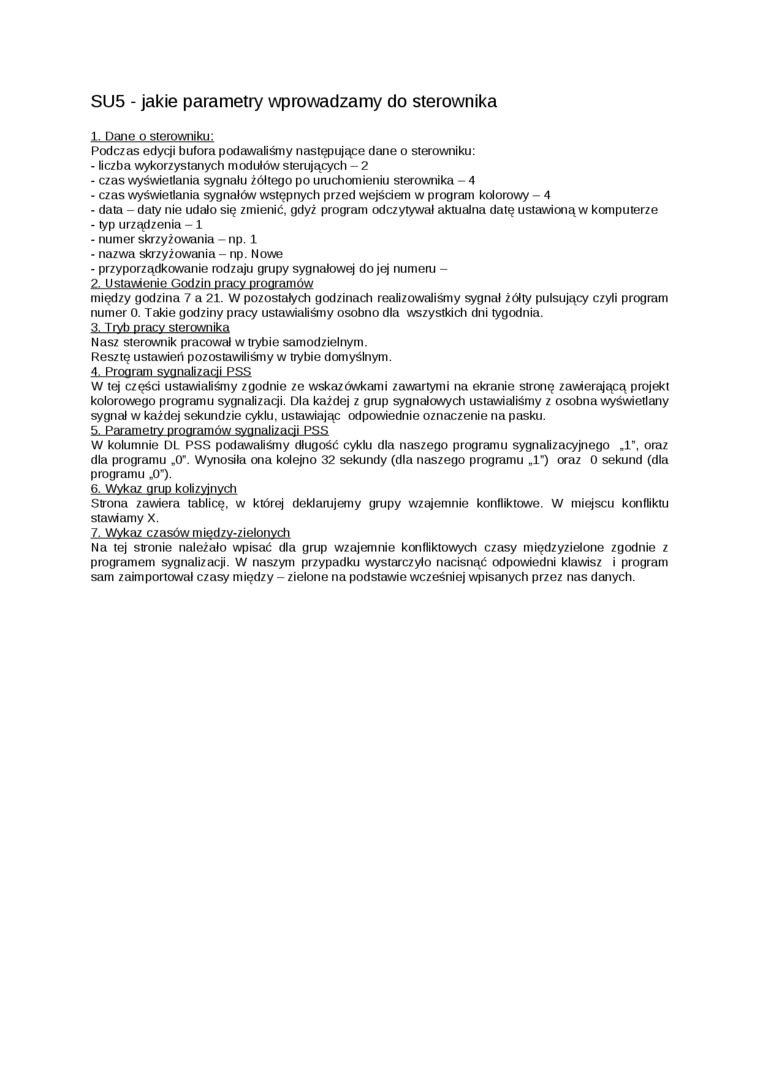

SU5 - jakie parametry wprowadzamy do sterownika

1, Dane o sterowniku;

Podczas edycji bufora podawaliśmy następujące dane o sterowniku:

-    liczba wykorzystanych modułów sterujących - 2

-    czas wyświetlania sygnału żółtego po uruchomieniu sterownika - 4

-    czas wyświetlania sygnałów wstępnych przed wejściem w program kolorowy - 4

-    data - daty nie udało się zmienić, gdyż program odczytywał aktualna datę ustawioną w komputerze

-    typ urządzenia -1

-    numer skrzyżowania - np. 1

-    nazwa skrzyżowania - np. Nowe

-    przyporządkowanie rodzaju grupy sygnałowej do jej numeru -

Z U stawienie..Godżin pracy programów

między godzina 7 a 21. W pozostałych godzinach realizowaliśmy sygnał żółty pulsujący czyli program numer 0. Takie godziny pracy ustawialiśmy osobno dla wszystkich dni tygodnia.

3.    Tiyfo pracy sterownika

Nasz sterownik pracował w trybie samodzielnym.

Resztę ustawień pozostawiliśmy w trybie domyślnym.

4.    Program sygnalizacji PSS

W tej części ustawialiśmy zgodnie ze wskazówkami zawartymi na ekranie stronę zażerającą projekt kolorowego programu sygnalizacji. Dla każdej z grup sygnałowych ustawialiśmy z osobna wyświetlany sygnał w każdej sekundzie cyklu, ustawiając odpowiednie oznaczenie na pasku.

5.    Parametry programów sygnalizacji PSS

W kolumnie DL PSS podawaliśmy długość cyklu dla naszego programu sygnalizacyjnego .1”, oraz dla programu .0’. Wynosiła ona kolejno 32 sekundy (dla naszego programu „1") oraz 0 sekund (dla programu „0").

6.    Wykaz grup kolizyjnych

Strona zażera tablicę, w której deklarujemy grupy wzajemnie konfliktowe. W miejscu konfliktu stawiamy X.

7.    Wykaz czasów mjędzv-zielonvch

Na tej stronie należało wpisać dla grup wzajemnie konfliktowych czasy międzyziełone zgodnie z programem sygnalizacji. W naszym przypadku wystarczyło nacisnąć odpowiedni klawisz i program sam zaimportował czasy między - zielone na podstawie wcześniej wpisanych przez nas danych.
