Van Dessel Sebastian

Modulacja FM

Grupa 6-zespół 1

Data wykonania

ćwiczenia:

26.05.2010

Ocena:

Dane:
Częstotliwość nośna fo 60kHz
Dewiacja częstotliwości 10kHz
Sygnał wejściowy 20mV

1. Część projektowa ćwiczenia

a)Schematy pomiarowe badanych układów:

Rys1.Schemat blokowy układu do wyznaczania charakterystyk statycznych modulatora VCO

w generatorze funkcyjnym KZ1405

Rys2.Schemat blokowy układu do wyznaczenia dynamicznej charakterystyki przestrajania

modulatora FM.

Rys 3.Schemat blokowy układu do wyznaczenia dynamicznej charakterystyki przestrajania

modulatora FM.

b) Projekt modulatora FM na bazie VCO układu CD4046 moduł bisDPF1 oraz DWO1

Założenia projektowe:

]

[

100

0

kHz

f

=

- częstotliwość przebiegu nośnego

]

[

30 kHz

f

=

∆

- dewiacja częstotliwości

]

[

2 V

U

in

=

- amplituda sygnału wejściowego

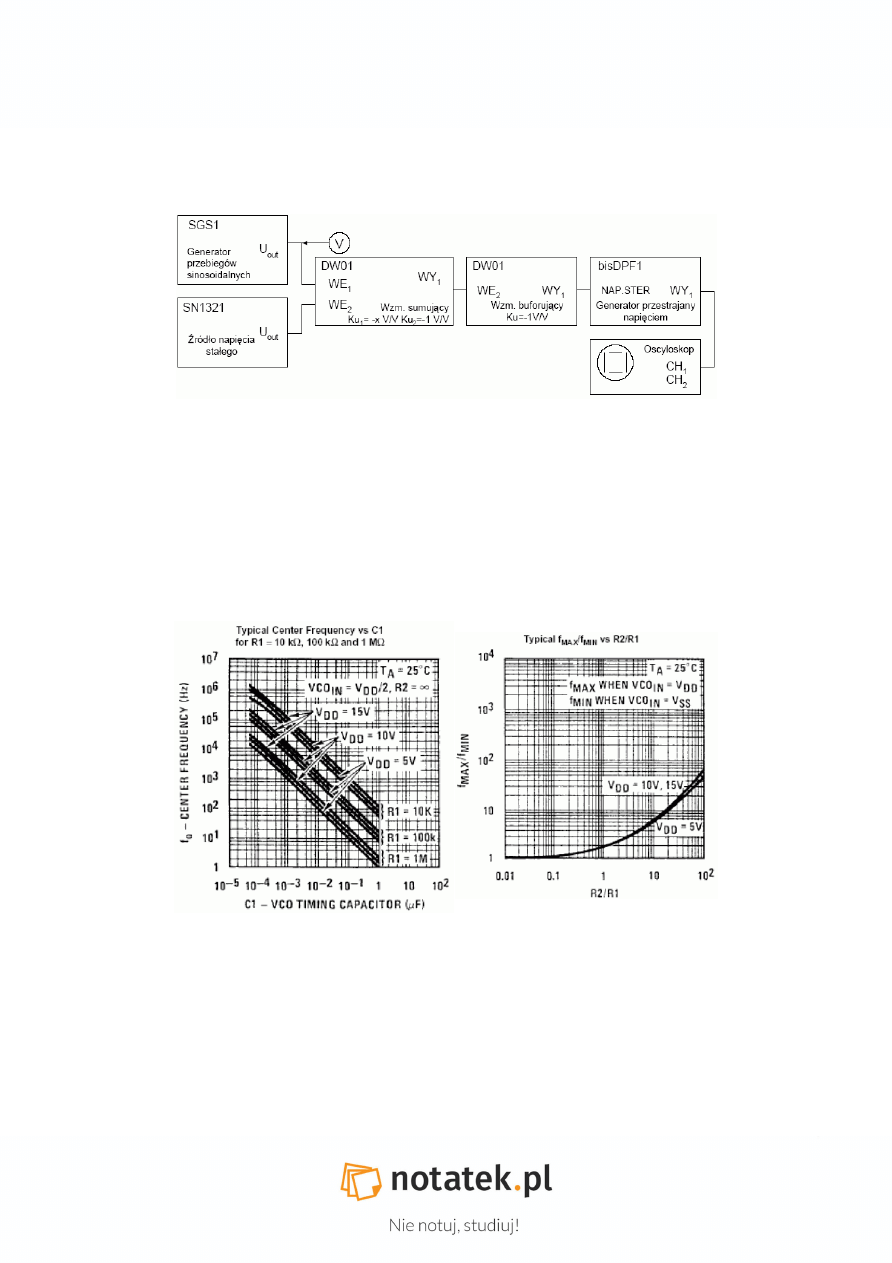

Z wykresów w karcie katalogowej:

Wyznaczamy kolejno szukane wartości R1,R2,C1.
Wynoszą one odpowiednio:

f

f

f

∆

−

=

0

min

=70

]

[kHz

f

f

f

∆

+

=

0

max

=130

]

[kHz

Z wykresu 1:

]

[

1

]

[

10

1

1

nF

C

k

R

G

=

Ω

=

Z wykresu 2:

86

,

1

min

max

=

f

f

stąd

1

1

2

=

G

G

R

R

]

[

10

2

Ω

=

⇒

k

R

G

c)Generator przestrajany napięciem jako modulator FM

Generator VCO przestrajany jest napięciem z zakresu 0-5 [V].
Aby precyzyjnie ustalić częstotliwość nośną fc=f

0

oraz wyznaczyć zakres przestrajania

(statyczną charakterystykę modulatora) na wejście układu U1 (WE2) doprowadzamy napięcie
stałe. ,którego wartość i polaryzację ustalają nam wzmacniacze operacyjnych U1 i U2.
U1 pracuje w konfiguracji sumatora napięcia stałego i sygnału modulującego, a U2
dopasowuje polaryzację napięcia sterującego VCO(odwraca fazę).

Rys.4. realizowany układ modulatora FM z układem CD4046
