METODA NORMOWA

I. Pal prefabrykowany

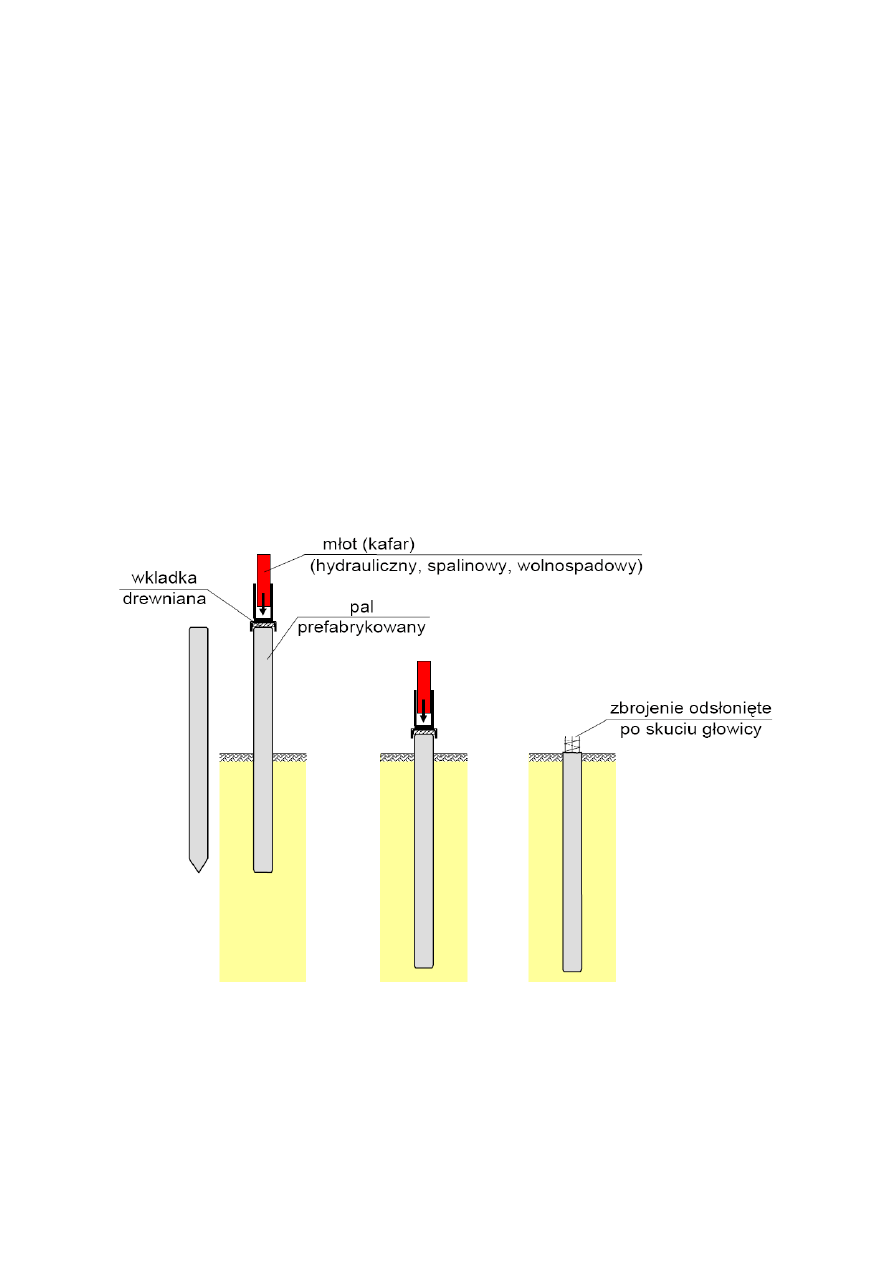

Pale prefabrykowane

o długości do 15.0 m betonowane są w zakładzie

prefabrykacji i przywożone na budowę lub betonowane
na budowie w specjalnych

formach. W przypadku większych długości możliwe

jest wykonywanie z odcinków łączonych
o długości do 10 m. Podstawy pali mogą być zaostrzone lub tępe. Wbijanie za
pomocą kafarów spalinowych (np. Delmag),
hydraulicznych lub wolnospadowych.
Pale o średniej i dużej nośności w gruncie i wykazujące małe osiadania.
Szerokie zastosowanie, a szczególnie w budownictwie hydrotechnicznym.



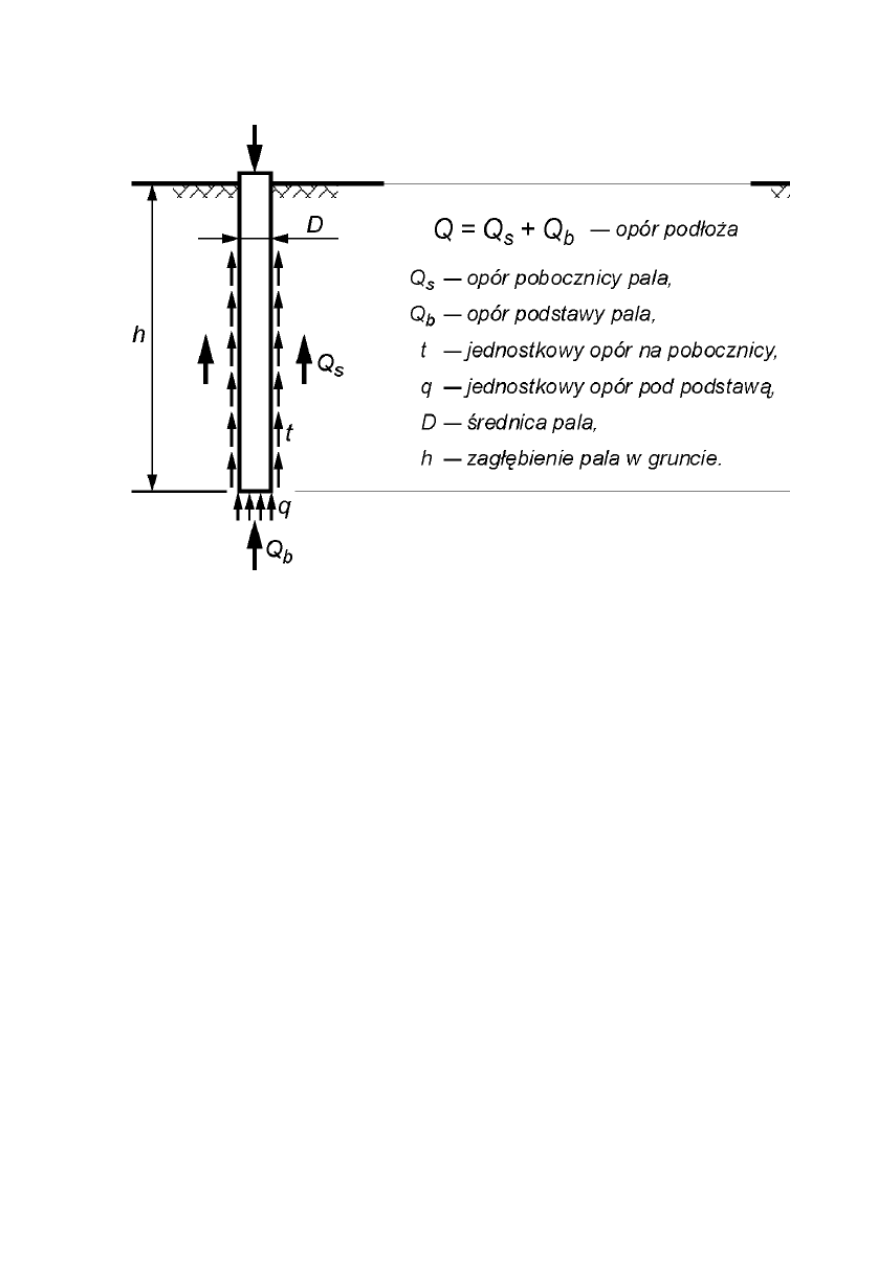

Wzór na udźwig pala prefabrykowanego:

gdzie:

q

bk

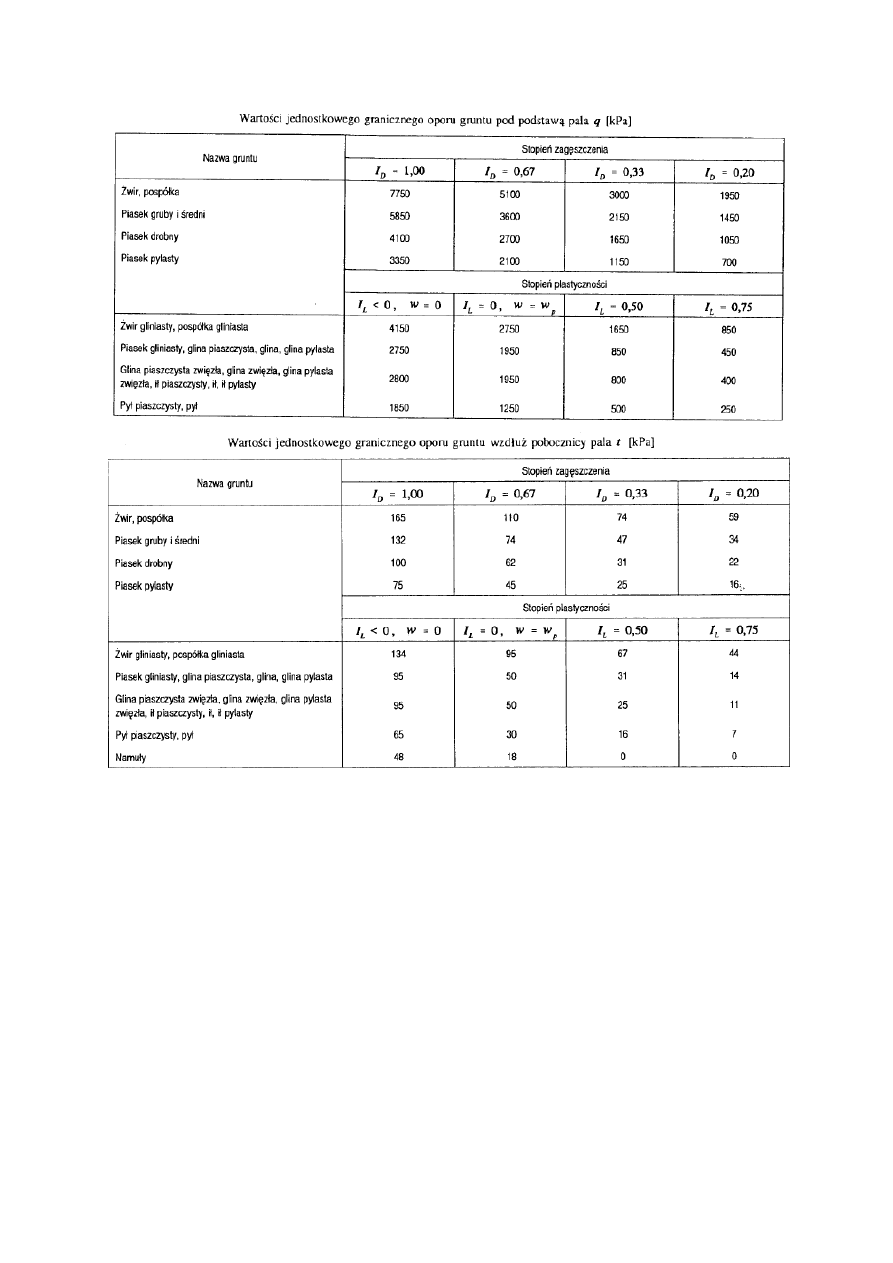

– nośność u podstawy pala( wartość jednostkowego oporu gruntu pod

podstawą pala) odczytywana z normy PN-83/B-02482 tabela 1, str. 6 [kPa];

A

b

– pole powierzchni trzonu pala [m

2

];

S

p,

S

si

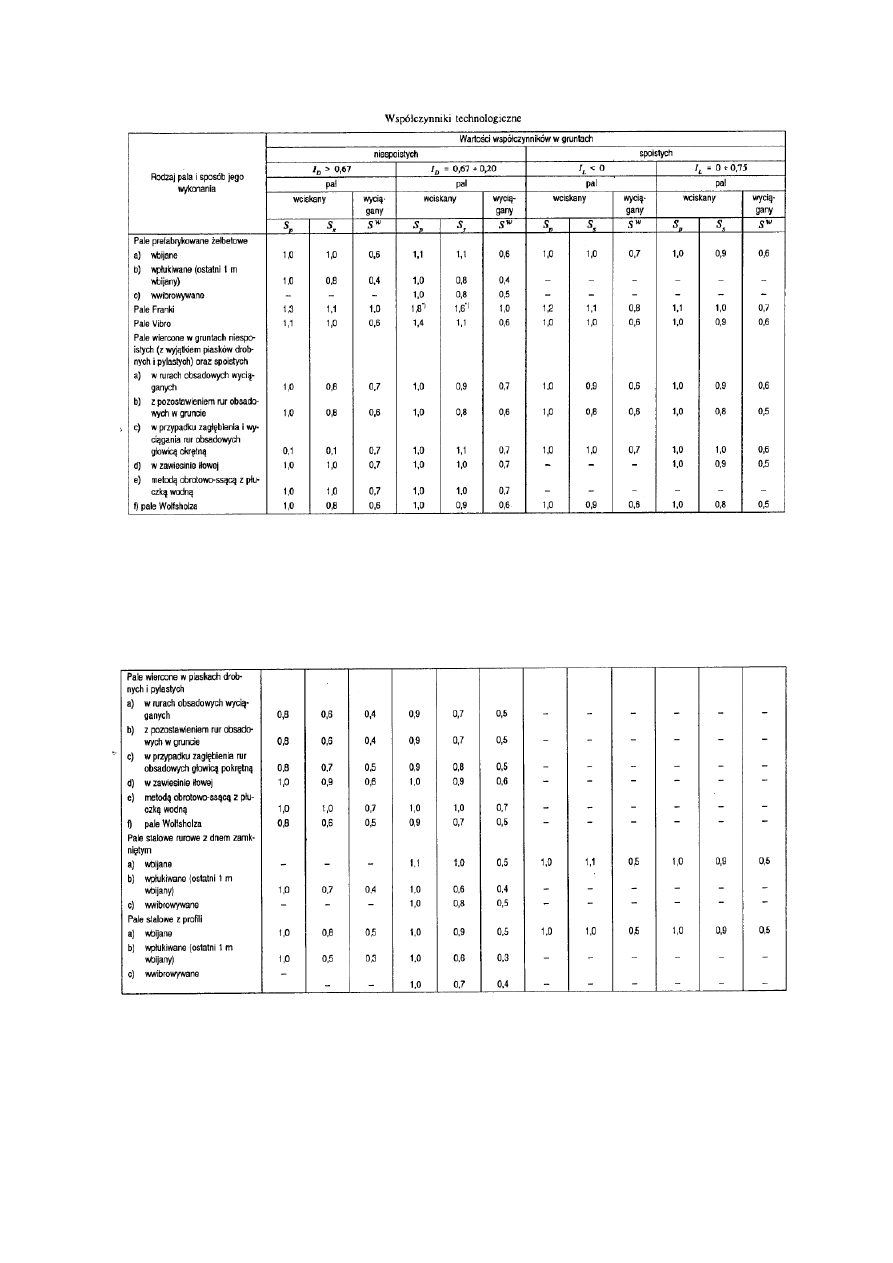

– współczynniki technologiczne zależne od rodzaju pala i jego

wykonania, odczytywane z normy PN-83/B-02482 tabela 4, strona 9;

A

si

– pole powierzchni pobocznicy pala w warstwie „i” [m

2

];

q

siu

-

jednostkowy graniczny opór gruntu wzdłuż pobocznicy pala odczytywany

z normy PN-83/B-02482 tabela 3, strona 7 [kPa];

D

o obliczeń przyjmuję pale prefabrykowane 0,30x0,30 o długości 12 metrów.

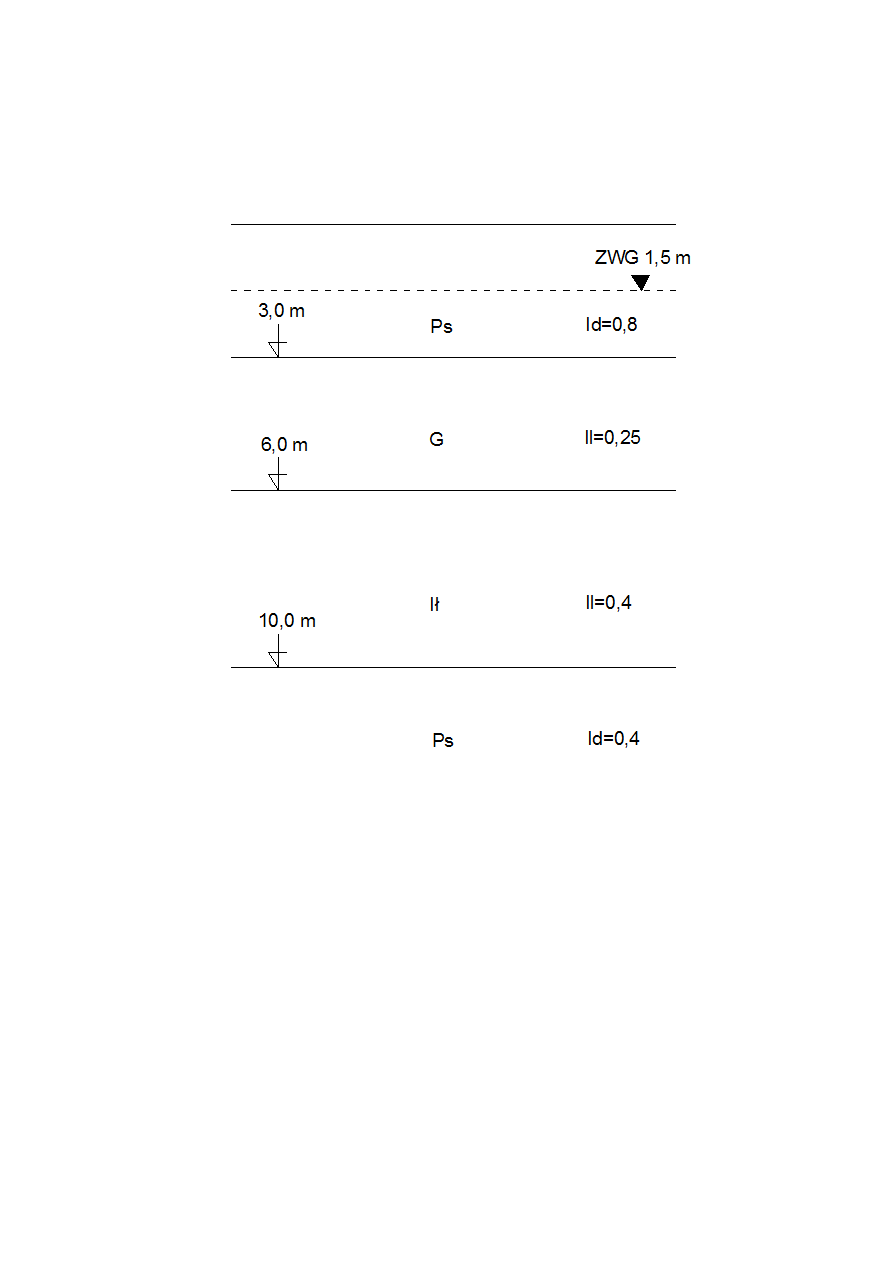

Przekrój geologiczny:



Obliczenie nośności pala dla danych warunków gruntowych:

q

bk

= 4486,4 [kPa]

t

I

= 45 [kPa]

t

g

= 40,5 [kPa]

t

ps

= 131,67 [kPa]

N

t

= 0,9 * 4486,4* 0,3* 0,3+0,9* 3* 4* 0,3* 131,67 + 4* 3* 0,3* 0,9* 40,5 + 4* 4*

0,3* 0,9* 45 + 2* 4* 0,3* 0,9* 131,67

N

t

= 1115,63 kN

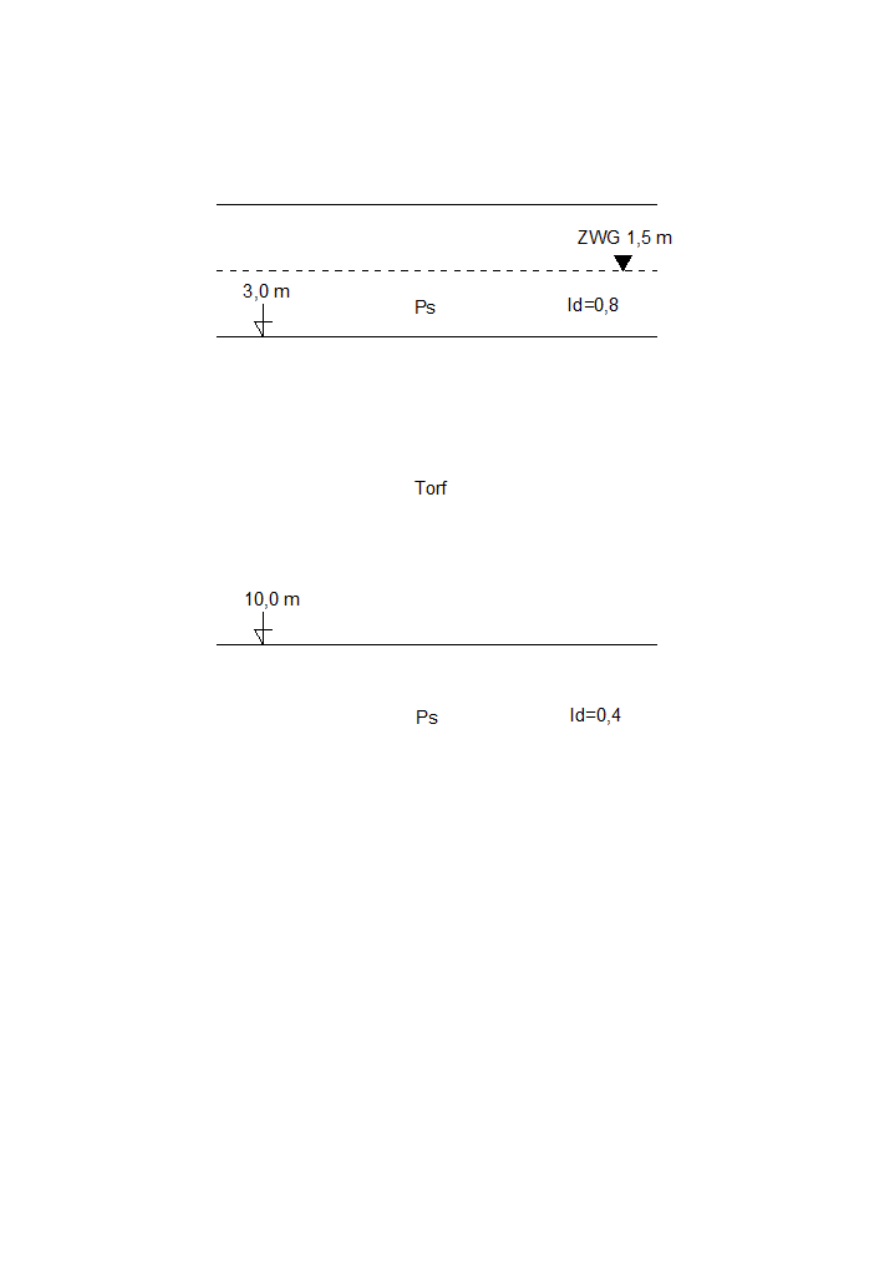

Przekrój geologiczny:



Obliczenie nośności pala dla danych warunków gruntowych:

q

bk

= 4486,4 [kPa]

t

torf

= 8 [kPa]

t

ps

= 131,67 [kPa]

N

t

= 0,9 * 4486,4* 0,3* 0,3 + 0,9* 3* 4* 0,3* 131,67 - 4* 7* 0,3* 8 + 2* 4* 0,3*

0,9* 131,67

N

t

= 1038,82 kN

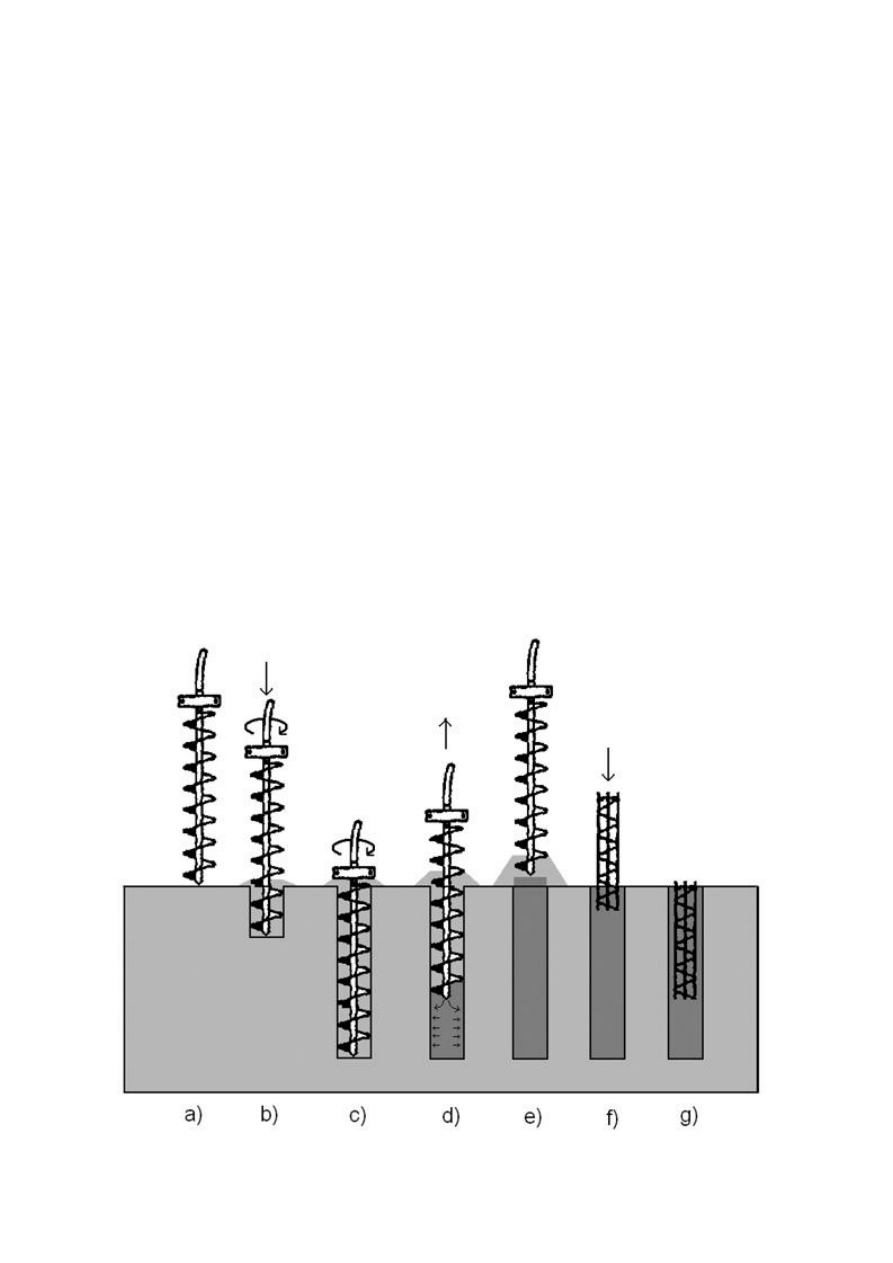

Pale wiercone

Posadowienie na palach

Rozwiązanie to wykorzystywane jest w przypadku występowania warstwy

nośnej na wyjątkowo dużej głębokości, sprawiającej, że nieadekwatne byłoby

dotarcie do niej za pomocą otwartego wykopu. W takiej sytuacji do

odwierconych otworów wprowadzone są pale, następnie zabetonowywane.

Dzięki nim możliwe jest przekazanie obciążenia użytecznego od konstrukcji na

warstwę nośną. Otwory przygotowywane pod pale mogą być wiercone

nierurowane lub rurowane, w zależności od specyfiki gruntów. Rurowanie

konieczne jest w przypa

dku tych sypkich, nawodnionych i miękkoplastycznych,

a rury usuwane są po zabetonowaniu pala. Średnice pali wierconych to od 150

mm do 1600 mm.

Do obliczeń przyjmuję pale wiercone o średnicy 0,30m i długości 12 metrów.

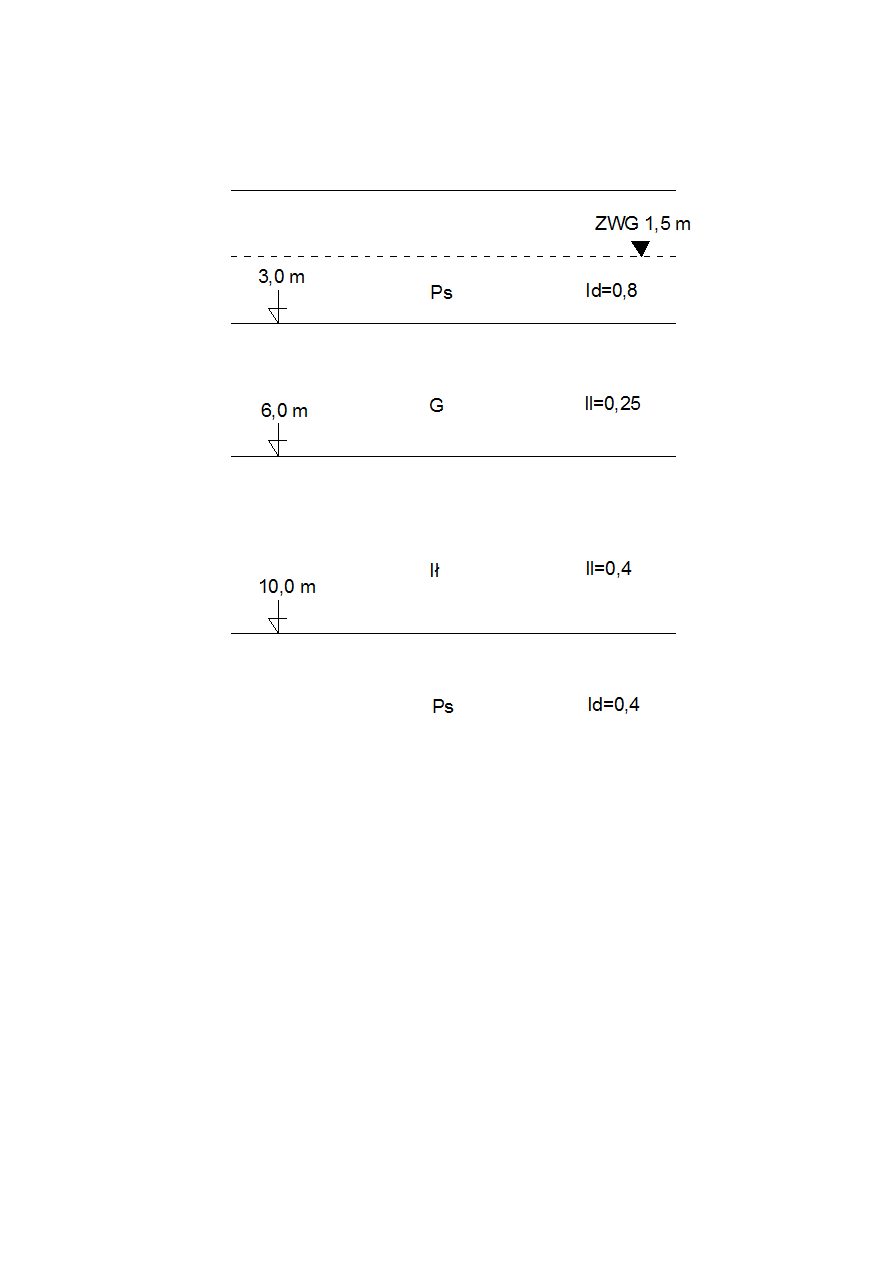

Przekrój geologiczny:



Obliczenie nośności pala dla danych warunków gruntowych:

q

bk

= 4486,4 [kPa]

t

I

= 45 [kPa]

t

g

= 40,5 [kPa]

t

ps

= 131,67 [kPa]

N

t

= 0,9 * 4486,4* 3,14* 0,15

2

+ 0,9* 3* 2* 3,14* 0,15* 131,67 + 3* 2* 3,14*

0,15* 0,9* 40,5 + 4* 2* 3,14* 0,15* 0,9* 45 + 2* 2* 3,14* 0,15* 0,9* 131,67

N

t

= 1099,03 kN

Przekrój geologiczny:



Obliczenie nośności pala dla danych warunków gruntowych:

q

bk

= 4486,4 [kPa]

t

torf

= 8 [kPa]

t

ps

= 131,67 [kPa]

N

t

= 0,9 * 4486,4* 3,14* 0,15

2

+ 0,9* 3* 2* 3,14* 0,15* 131,67 - 4* 2* 3,14*

0,15* 8 + 2* 2* 3,14* 0,15* 0,9* 131,67

N

t

= 813,27 kN
