POLITECHNIKA GDAŃSKA

WYDZIAŁ OCEANOTECHNIKII OKRĘTOWNICTWA

Katedra Teorii i Projektowania Okrętów

Temat prezentacji:

Poliamidy zwykłe i aromatyczne

Grupa 2B, sem. II

Gdańsk, 15.03.2012r

Autorzy:

1.

Opis tworzywa – Marta Rybkowska

2.

Sposoby rozpoznawania tworzyw –Damian
Sekulak

3.

Właściwości fizyczne- Monika Słomińska

4.

Właściwości mechaniczne - Joanna Dybiec

5.

Właściwości elektryczne – Ewa Warsińska

6.

Właściwości chemiczne – Krystian Wiśniewski

7.

BHP – Paweł Wesserling

8.

Ochrona środowiska i utylizacja – Monika
Serżysko

Marta Rybkowska

Poliamidy - opis i krótka

charakterystyka

Co to jest?

Poliamidy – polimery, które posiadają wiązania amidowe

-C(O)-NH-, [-C(O)RC(O)NHRNH-]swoich głównych

łańcuchach.

Poliamidy mają bardzo silną tendencję do krystalizacji

dodatkowo wzmacnianą tworzeniem się wiązań

wodorowych między atomem tlenu i azotu z dwóch

różnych grup amidowych. Dzięki temu poliamidy są

bardziej twarde i trudniej topliwe niż poliestry nie

mówiąc już o polimerach winylowych. Z poliamidów

produkuje się przede wszystkim włókna zwane często

nylonami i aramidami oraz tworzywa sztuczne o

podwyższonej odporności mechanicznej
(tworzywa konstrukcyjne) nadające się np. do
produkcji kół zębatych. Powstał w 1854roku.

Jak się otrzymuje?

Poliamidy otrzymuje się w procesach

polimeryzacji lub polikondensacji.

Najstarszą metodą syntezy poliamidów

jest polikondensacja kwasów

dwukarboksylowych z diaminami:

Jak się otrzymuje?

Obecnie częściej stosowaną metodą

syntezy poliamidów jest reakcja między

chlorkami kwasowymi i diaminami:

Jak się otrzymuje?

Jeszcze inną metodą otrzymywania

poliamidów, obecnie już zanikającą, jest

polimeryzacja z otwarciem pierścienia

cyklicznych laktamów:

Wyroby finalne:

Z poliamidów

wytwarzane są koła
zębate, armatura
wodociągowa,
galanteria, folie i
włókna, żyłki
wędkarskie a także
powłoki fluidalne
na metale.

Bibliografia

• www.wikipedia.pl
• www.googlegrafika.pl
• www.onetportalwiedzy.pl

Damian Sekulak

Sposoby rozpoznawania

tworzyw

Wygląd zewnętrzny

• Odporny na ścieranie
• Elastyczny
• Kolor zależy jak duża była wilgoć w

czasie produkcji

Próba palności

• W płomieniu zapach poliamid ma

zapach palonego rogu lub białka.

• Po zabraniu płomienia pali się dalej

błyszczącym niebieskim płomieniem
tworzącym nitki i krople podobnie
jak lak z do pieczęci.

• Podczas spalania opary nie są

toksyczne

Zachowanie się tworzywa w
rozpuszczalnikach

Poliamid rozpuszczalny jest stężonym

kwasie mrówkowym i fenolu

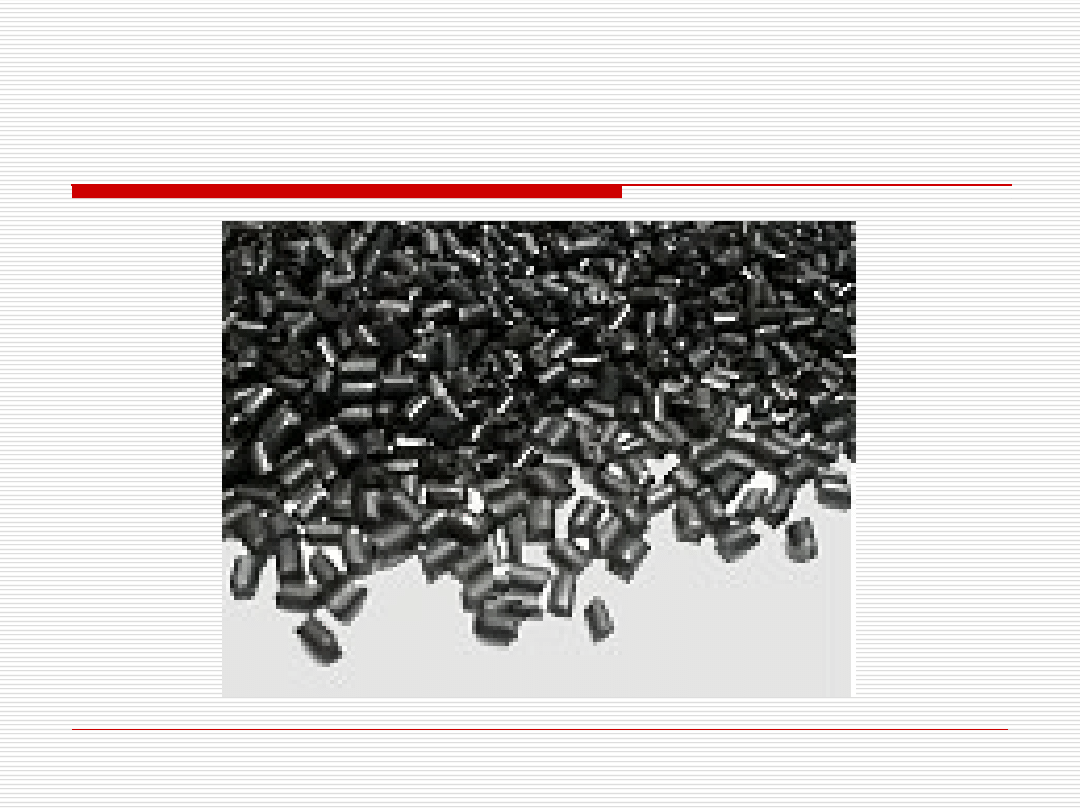

Przykładowe zdjęcie

Bibliografia

• http://www.ensinger.pl
• http://www.formplast.bisnet.pl
• http://dlibra.up.krakow.pl
• http://www.abora.pl
• http://www.plastech.pl
• http://tworzywa.com.pl

Monika Słomińska

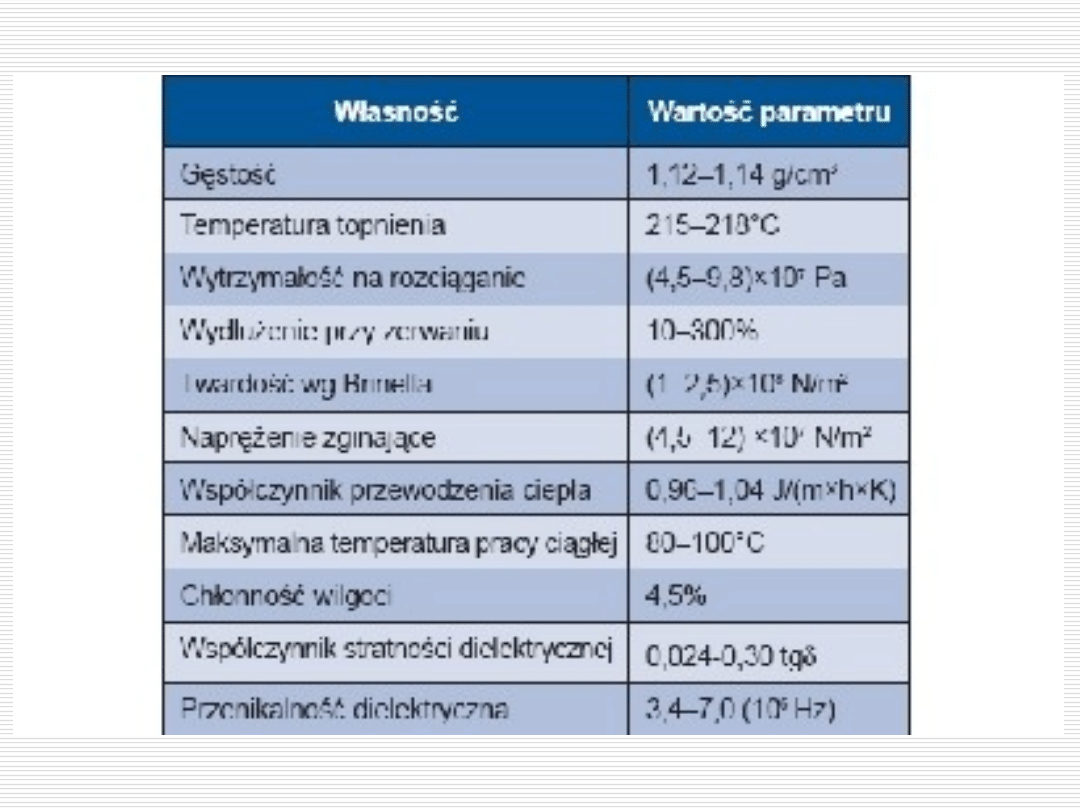

Właściwości fizyczne i cieplne

Właściwości fizyczne

• Wszystkie poliamidy są termoplastami.
• Mają wysoką temperaturę topnienia

(180–270°C w zależności od typu) przy
czym obszar mięknięcia – poprzedzający
topnienie – wynosi zaledwie 5°C

• Gęstość wynosi: 1.02-1.16g/cm3
• Chłonność wody wynosi: 2,5-11% - w

zależności od typu tworzywa.

Właściwości cieplne

• Temperatura ugięcia pod obciążeniem:

70st.C

• Temperatura mięknięknięcia wg.

Vicata: ok. 220-230st.C

• Rozszerzalność cieplna: niska
• Przewodność cieplna: 230st.C

Joanna Dybiec

Właściwości mechaniczne

POLIAMID PA 6
WŁAŚCIWOŚCI PA 6

• kolor - występuje jako naturalny lub barwiony
• posiada trwałą temperaturę użytkowania - 100° C
• gęstość - 1,13 g/cm^3
• granica plastyczności - 85/60* MPa
• wydłużenie przy zerwaniu - 70/200* MPa
• moduł sprężystości z próby zrywania - 3000/1800* MPa
• twardość kulkowa - 160/70* MPa
• udarność ( DIN EN ISO 179 ) - bez złamania
• wytrzymałość zmęczeniowa po 1000h przy obciążeniu statycznym -

45MPa

• granica pełzania dla wydłużenia 1% po 1000h - 4,5 MPa
• współczynnik tarcia ślizgowego p=0,05 N/mm^2, v=0,6m/s na stali
• hartowanej i szlifowanej - (0,38-45)

* - wilgotny po przebywaniu w klimacie normalnym aż do nasycenia

Wybrane ogólne właściwości
poliamidów:

• wysoka elastyczność - odporność na uderzenia,
• niska rozszerzalność cieplna,
• duża sztywność oraz wytrzymałość mechaniczna,
• duża udarność nawet w niskich temperaturach,
• dobre własności ślizgowe (odmiany samosmarowalne),
• odporność na ścieranie,
• niski współczynnik tarcia,
• tłumienie drgań i redukcja hałasu,
• dobra odporność chemiczna na smary, tłuszcze, benzynę,
• dobrze skrawalny,
• dobra izolacyjność elektryczna (przy poliamidach

niemodyfikowanych)

Bibliografia:

• http://www.profilex.com/pa.php
• http://www.abora.pl/poliamid.html
• http://www.sciaga.pl/tekst/25958-

26polimery_rodzaje_zastosowanie_itd

• http://pl.wikipedia.org/wiki/Kevlar

Ewa Warsińska

Właściwości elektryczne i

optyczne

Właściwości elektryczne

Poliamidy charakteryzują się bardzo

dobrymi właściwościami dielektrycznymi
oraz korzystną rezystancją
powierzchniową zapobiegającą
gromadzeniu się ładunków
elektrycznych.

Jednakże ich własności elektryczne zależą

od stopnia zawilgocenia.

Właściwości elektryczne w temp.
23º C

•

Wytrzymałość dielektryczna

25-30[kV/mm]

•

Oporność skrośna

>10

14

[Ωxcm]

•

Oporność powierzchniowa

>10

13

[Ω]

•

Względna przenikalność elektryczna

3,4 – 7,0 (10^6 Hz)

•

Współczynnik rozpraszania (strat dielektrycznych)

0,019 – 0,026

Właściwości optyczne

Poliamidy mają dobre własności

optyczne.

Poliamid 6 w cienkich warstwach (0,1 mm),

zwłaszcza gwałtownie chłodzony, jest
prawie przezroczysty.

Poliamid 11 jest półprzezroczystą,

bezbarwną masą.

Bibliografia

•

www.ch.pw.edu.pl/~pparzuch/ids/wyklad%20tts/W14-

poliamidy.ppt

•

http://tworzywa.com.pl/Wiadomo%C5%9Bci/POLIAMIDY-

towarzyszka%C5%BCdego-dnia-20921.html

•

http://www.plastics.pl/produkty/tworzywa-

techniczne/polamidy-pa

•

http://www.prs.pl/pages/rules/pdf/P_9I-2007.pdf

•

http://www.plastem.pl/?s=2&site=9

•

http://www.dbc.wroc.pl/Content/1172/Lisowskipopr.pdf

•

http://www.boral.pl/oferta.php?produkt=23#

•

http://www.multi-plast.pl/tworzywa/poliamid.html

Krystian Wiśniewski

Właściwości chemiczne

Odporność na działanie kwasów,
zasad i innych związków

Poliamidy są odporne na działanie

większości związków organicznych i
nieorganicznych, z wyjątkiem
kwasów, mocnych zasad i substancji
utleniających.

Odporność na starzenie

Starzenie cieplne poliamidów

rozpoczyna się w temperaturze
powyżej 60şC. Zachodzą wówczas
nieodwracalne procesy utleniania,
których skutkiem jest żółknięcie
polimeru i spadek właściwości
wytrzymałościowych.

Palność

Ogrzewane powyżej 100 C w powietrzu powoduje

żółknięcie , kruchość i spadek wytrzymałości

tworzywa. W atmosferze beztlenowej poliamidy

są odporne na działanie temperatur znacznie

większych od temperatury topnienia .Trwałość

termiczną można zwiększyć poprzez dodatek

soli manganu lub miedzi , jodków lub bromków

metali. Poliamidy wprowadzone do płomienia

wydzielają zapach palonego rogu .Po usunięciu

źródła ognia palą się dalej błyszczącym ,

niebieskim płomieniem. Nie wskazują

toksycznego działania.

Rozpuszczalniki

Stężone kwasy rozpuszczają poliamidy

natomiast kwasy organiczne i
utleniające kwasy mineralne
powodują w temperaturze pokojowej
pęcznienie.

Bibliografia

• K. Dobrosz „Tworzywa sztuczne –

właściwości i zastosowanie „

• http://suw.biblos.pk.edu.pl

Paweł Wesserling

BHP - szczególne wymagania

bezpieczeństwa w

przypadku kontaktu z

tworzywem.

BHP

W związku z narażeniem na chemikalia

przede wszystkim należy rozważyć
następujące czynności
zapobiegawcze:

- informowanie i szkolenia,
-hermetyzacja i wentylacja,
-środki ochrony indywidualnej.

Informowanie i szkolenia

Firmy zajmujące się produkcja

poliamidów często wdrążają w
struktury produkcji polska normę PN
18001 jest to potocznie mówiąc
system zarządzania BHP, norma ta
obejmuje szkolenia pracownicze oraz
systemy informacyjne dla
pracowników dla lepszej kontroli hal
produkcyjnych.

Hermetyzacja i wentylacja

Przed wszystkim produkcja tworzywa
sztucznego musi się odbywać w
dobrze wentylowanych
pomieszczeniach. Wentylacja ta
powinna nie powodować przeciągów
oraz pracować jak najciszej.
Oczywiście o każdą wentylacje trzeba
dbać i czyścic ją regularnie.

Środki ochrony indywidualnej

Jeżeli istnieje ryzyko, że niebezpieczne

chemikalia wejdą w kontakt ze skórą lub
dojdzie do narażenia przez drogi oddechowe
to należy stosować środki ochrony
indywidualnej, takie jak rękawice, sprzęt
ochrony dróg oddechowych (maski), gogle itp.
Trzeba jednak pamiętać, że sprzęt ochronny
musi być dostosowany i wyregulowany dla
danej osoby, która będzie go używała –
pozwoli to na właściwe wykorzystanie
możliwości ochronnych sprzętu.

Biblografia

• http://pl.wikipedia.org/wiki/PN_18001
• www.gartija.pl
•http://tworzywa.blogspot.com/2009/08/

instrukcja-bhp-przy-obsudze-
wtryskarki.html

Monika Serżysko

Ochrona środowiska i

utylizacja

Recykling odpadów
poliamidowych

• jedne z pierwszych polimerów zawracanych do powtórnego

wykorzystania,

• nadają się one zarówno do recyklingu materiałowego, jak i

surowcowego,

• recyklingiem PA najbardziej zainteresowany przemysł

samochodowy (elementy samochodów umocnione włóknem

szklanym),

• właściwości wyrobów wtryskowych otrzymanych z

regranulatu odpadów PA niewiele odbiegają od właściwości

wyrobów z surowca pierwotnego.

• istnieje możliwość poprawy właściwości fizykomechanicznych

regranulatu przez reakcję do polikondensowania w fazie

stałej,

• problemem w recyklingu PA jest identyfikacja i rozdział PA 6 i

PA 66 oraz ich oddzielenie od innych polimerów, np.

poliolefinu.

Technologiczne metody odzysku
tekstyliów z odpadów grupy drugiej

Metody te polegają na recyklingu materiałowym lub

surowcowym.

W recyklingu materiałowym wykorzystuje się materiał z

rozdrobnionych wyrobów podłogowych do wytwarzania

nowych użytecznych produktów, np. wypełnienia w

materacach i workach treningowych.

Recykling surowcowy polega na odzyskaniu z odpadów

poliamidu. Zidentyfikowany i posegregowany surowiec

rozdrabnia się i rozwłóknia, a następnie za pomocą

ultrawirówki oddziela poliamid i polipropylen wraz z żywicą

butadienowo-styrenową od kredy. Z poliamidu otrzymuje się

kaprolaktam. Ten rodzaj recyklingu jest bardzo kosztowny,

ale również możliwości ponownego wykorzystania

odzyskanego surowca są największe.

Bibliografia

•http://www.casper746.pl/recyklingpolia

midow.php

•http://odpady.net.pl/index2.php?

option=com_content&task=view&id=
5535&Itemid=0&pop=1&page=0
