Pasma energetyczne

Bliskie odległości między atomami w ciałach stałych prowadzą
do zasadniczych zmian w obrazie struktury elektronowej.

Jak wiemy, strukturę elektronową izolowanego atomu określają
4 liczby kwantowe i zakaz Pauliego:

1. n = 1,2,3,...
2. 1 = 0,1,2, ..,n – 1 (n wartości).
3. m

l

= – l, – (l – 1),..., – 1,0,1,..,l – 1,l (2l + 1)

wartości.
4. m

s

=  ½ .

Energia elektronu zależy od n i l:

E = E(n,l)

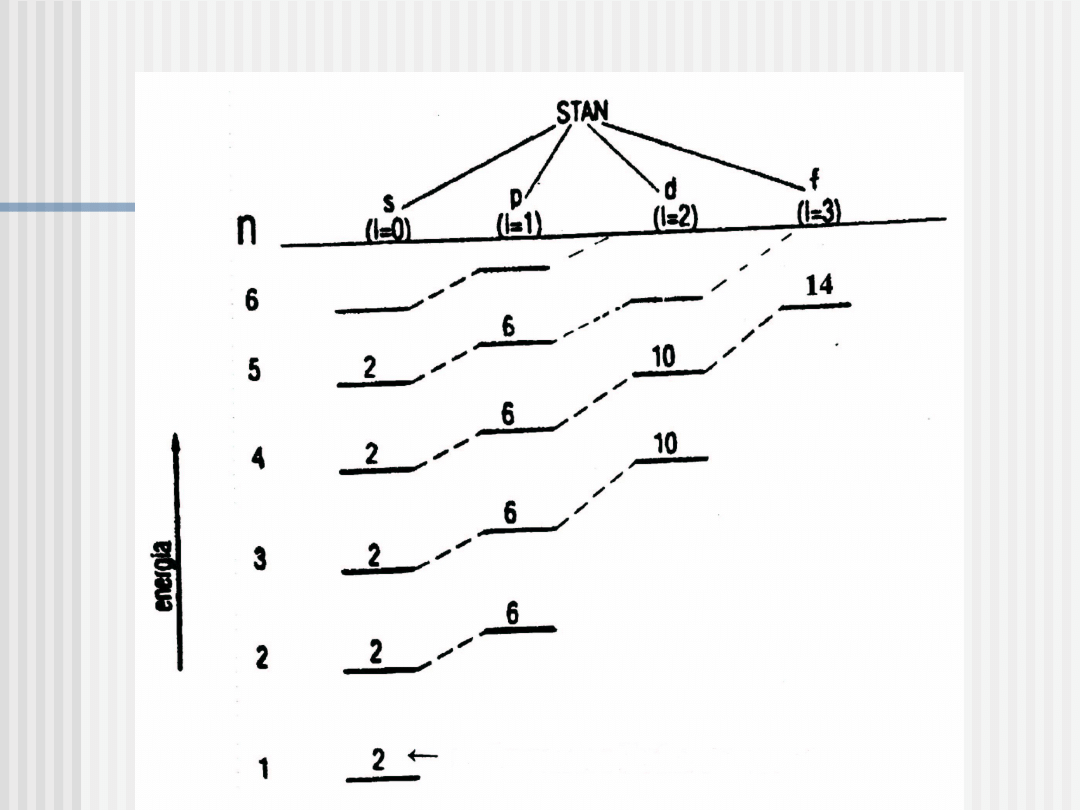

Sekwencja poziomów energetycznych E =
E(n,l)

liczba stanów

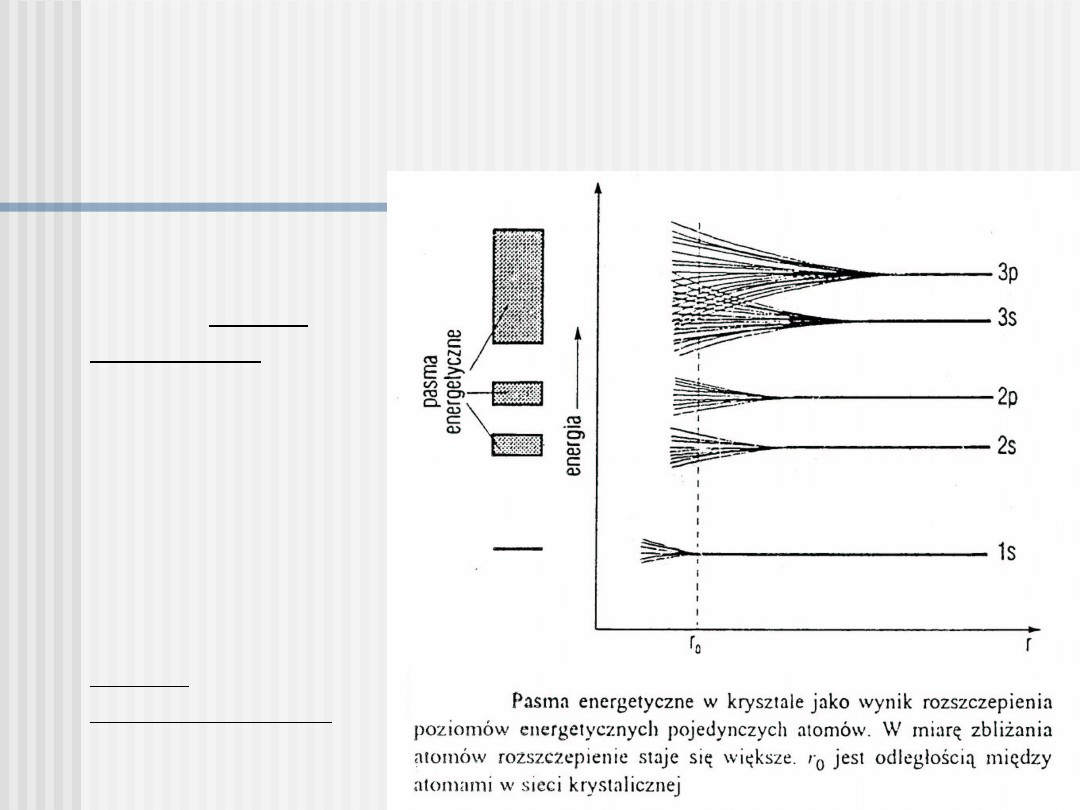

Pasma energetyczne

Jeżeli atomy są daleko od siebie, to elektrony zajmują dyskretne
poziomy energetyczne. Atomy, zbliżając się, oddziałują ze sobą,
poziomy energetyczne rozszczepiają się, tworząc pasma
energetyczne o szerokości rzędu kilku eV.

Pasmo energetyczne stanowi układ dyskretnych, jednak
leżących bardzo blisko siebie, podpoziomów energetycznych,
których liczba, choć bardzo duża, jest skończona i równa
iloczynowi liczby atomów N przez liczbę stanów kwantowych
odpowiadającą danej liczbie kwantowej l, która wynosi 2 • (2l
+1), czyli liczba stanów w paśmie = 2 •(2l + 1) • N.

Ponieważ koncentracja atomów w ciele stałym jest rzędu
10

22

/cm

3

, to odległość między podpoziomami w paśmie o

szerokości 1 eV będzie wynosiła ok. 10

-22

eV,

co pozwala traktować pasmo jako ciągłe, ale o skończonej
liczbie stanów.

Pasma energetyczne oznacza się w ten sam sposób, jak stan
kwantowy izolowanego atomu.

Pasma energetyczne

Najważniejszą
rolę odgrywają 2
pasma: pasmo
walencyjne,
odpowiadające
niewzbudzonym
elektronom
atomów i
najbliższe pasmo
stanów
zbudzonych,
noszące nazwę
pasma
przewodnictwa.

Przedział energii
zabronionej
między tymi
pasmami stanowi
przerwę
energetyczną

Przewodniki, półprzewodniki,

izolatory

Wzajemne ułożenie pasm energetycznych i ich
zapełnienie przez elektrony warunkują właściwości
elektryczne ciał stałych i są podstawą ich podziału
na:

• przewodniki (metale),

• półprzewodniki,

• izolatory (dielektryki).

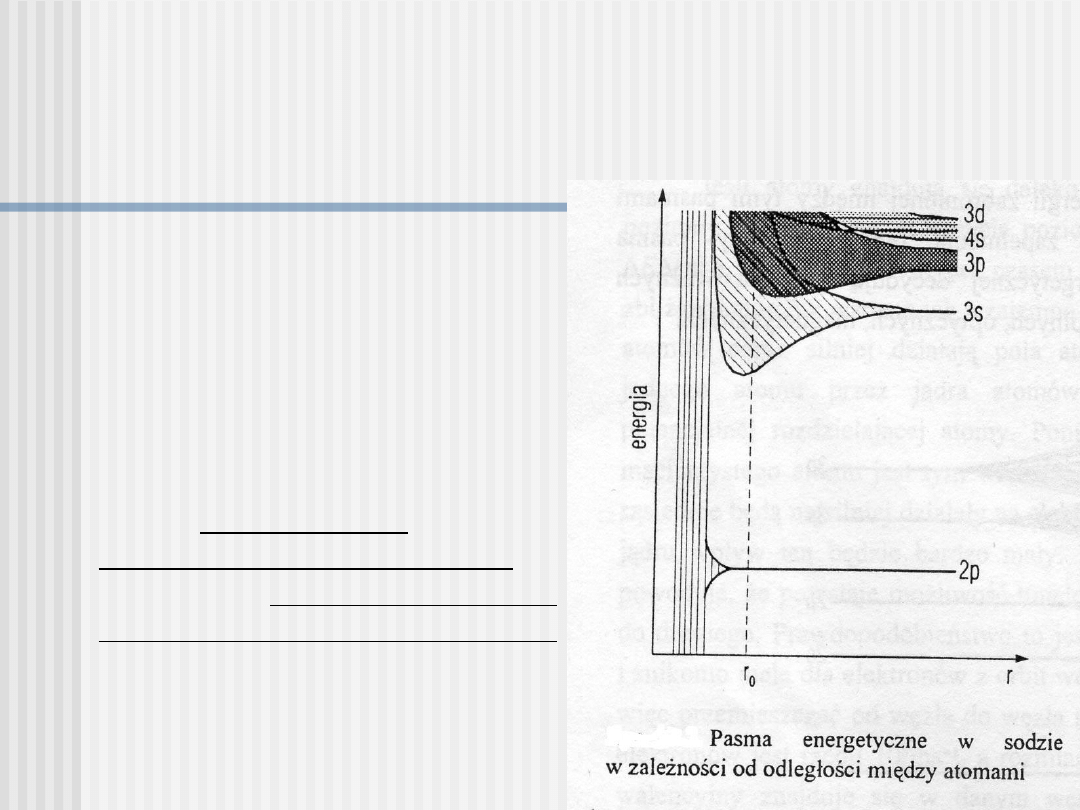

Metale jednowartościowe

Przykład: sód (Na), w którego
atomie na ostatniej powłoce
(walencyjnej) znajduje się 1
elektron 3s. Zatem w krysztale
sodu składającym się z N
atomów, istnieje w paśmie 3s
2N stanów do obsadzenia, a
liczba elektronów wynosi N;
zatem pasmo 3s jest
zapełnione tylko do połowy.
Ponadto, pasmo 3s zachodzi
na całkowicie puste pasmo 3p,
w którym jest 6N stanów. W
efekcie powstaje pasmo
częściowo wypełnione (w 1/8).
Podobnie jest w innych
metalach alkalicznych, tj. Li
(2s), K (4s), Rb (5s), Cs (6s),
które stanowią I grupę układu
okresowego.

W przypadku metali, istnieje pasmo energetyczne zapełnione tylko częściowo.
Poniżej, wszystkie pasma są zapełnione, a powyżej - wszystkie puste.

11

Na:

1s

2

2s

2

2p

6

3s

1

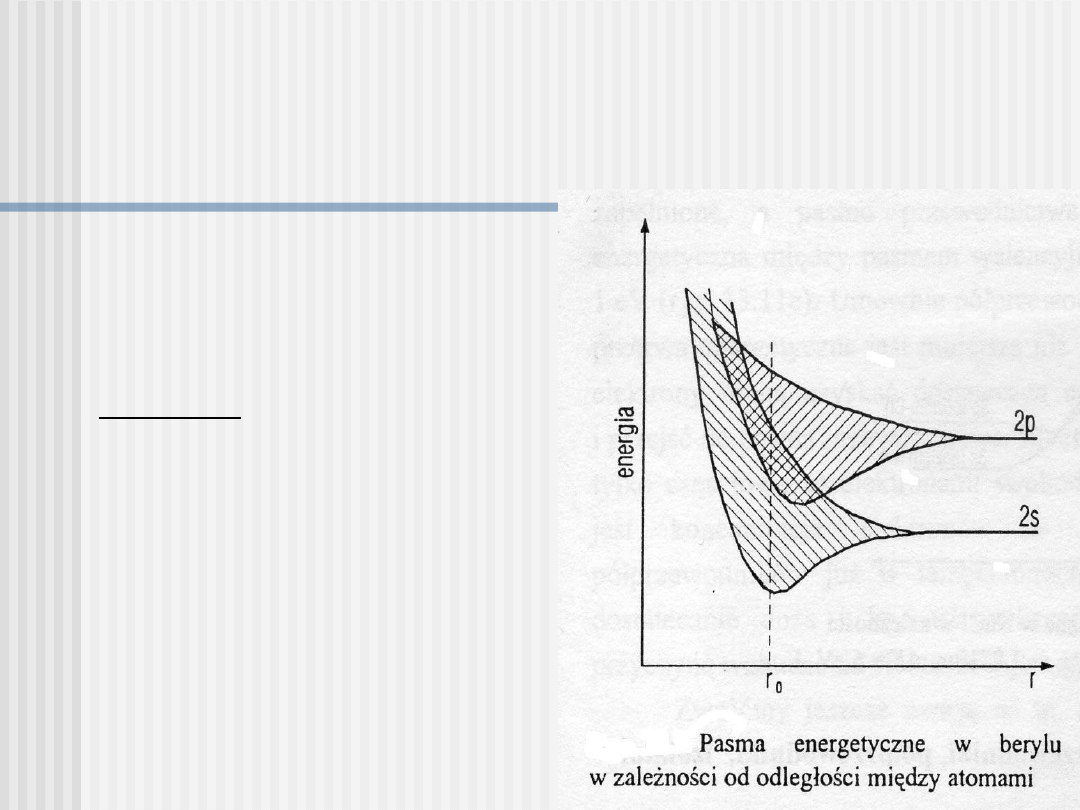

Metale dwuwartościowe

Sytuacja taka ma miejsce
w pierwiastkach II grupy
układu okresowego (Be,
Mg)
Przykład: beryl (Be), w
którego atomie, 2
elektrony walencyjne
całkowicie zapełniają stan
2s;
kolejny stan 2p jest
całkowicie pusty.
W krysztale, pasma s i p
przekrywają się (zachodzą
na siebie) i w efekcie
powstaje pasmo częściowo
wypełnione (w 1/4).

Pasmo zapełnione tylko częściowo może także powstać w
wyniku nałożenia się pasm całkowicie zapełnionych na pasma
puste.

4

Be:

1s

2

2s

2

Prąd elektryczny w metalach

W metalach, wewnątrz częściowo zapełnionego pasma,
elektrony mogą łatwo przechodzić do niezapełnionych stanów
pod wpływem zewnętrznego pola elektrycznego.
Pojawia się wtedy w metalu uporządkowany ruch elektronów -
prąd elektryczny i dlatego metale są dobrymi
przewodnikami prądu.

Półprzewodniki

Półprzewodnikami nazywamy takie ciała, w których, w 0 K,
pasmo walencyjne (i pasma niższe) są całkowicie
zapełnione, a pasmo przewodnictwa całkowicie puste, przy
czym przerwa energetyczna
jest mniejsza niż 3 eV.

Wraz ze wzrostem temperatury, niektóre elektrony mogą
uzyskać dostateczną energię potrzebną do pokonania
przerwy energetycznej
i przejść do pasma przewodnictwa umożliwiając tym
samym przepływ prądu elektrycznego.

Półprzewodniki

14

Si:

1s

2

2s

2

2p

6

3s

2

3p

2

3

3

3

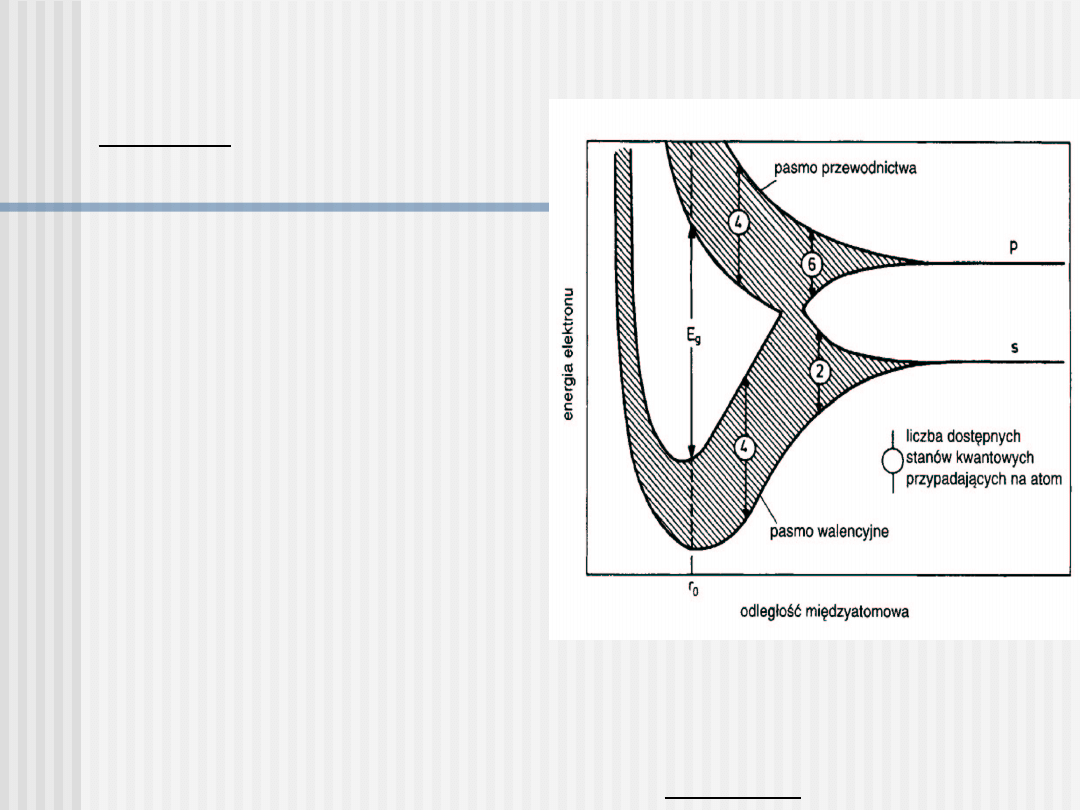

Pasma energetyczna w
krysztale krzemu [podobnie
dla C diamentu) i Ge]
powstają z pasm 3s i 3p,
które przy zbliżaniu się
atomów, najpierw się
nakładają (hybrydyzacja), po
czym, przy dalszym
zbliżaniu, następuje
ponowne rozszczepienie
na dwa pasma, w każdym z
których znajduje się 4N
stanów. Elektrony
walencyjne całkowicie
wypełniają pasmo dolne,
natomiast pasmo górne
pozostaje całkowicie puste,
a przerwa energetyczna (w
Si) wynosi E

g

= 1,1 eV.

Przykład: krzem (Si)
posiadający 4 elektrony
walencyjne

= 1,1
eV

Jeżeli przerwa energetyczna jest duża (E

g

> 3 eV), wzbudzenia termiczne
elektronów praktycznie nie występują i
ciało jest izolatorem.
Przykład: diament (C), dla którego E

g

=

5,6 eV.

Izolatory

E

g

= 6

eV

r

0

= 0,28 nm.

W izolowanych atomach,
poziom 3s
Na jest położony niżej niż
poziom
3p Cl.W wyniku zbliżenia
atomów,
poziom 3p Cl zajmuje
położenie niższe niż poziom
3s Na i elektrony
walencyjne Na przechodzą do
pasma 3p Cl, zapełniając
wszystkie wolne stany.

W ten sposób, pasmo 3p Cl
staje się całkowicie
zapełnionym pasmem
walencyjnym NaCl, natomiast
pasmo 3s sodu – całkowicie
pustym pasmem
przewodnictwa, przy czym
przerwa energetyczna NaCl
wynosi
E

g

= 6 eV.

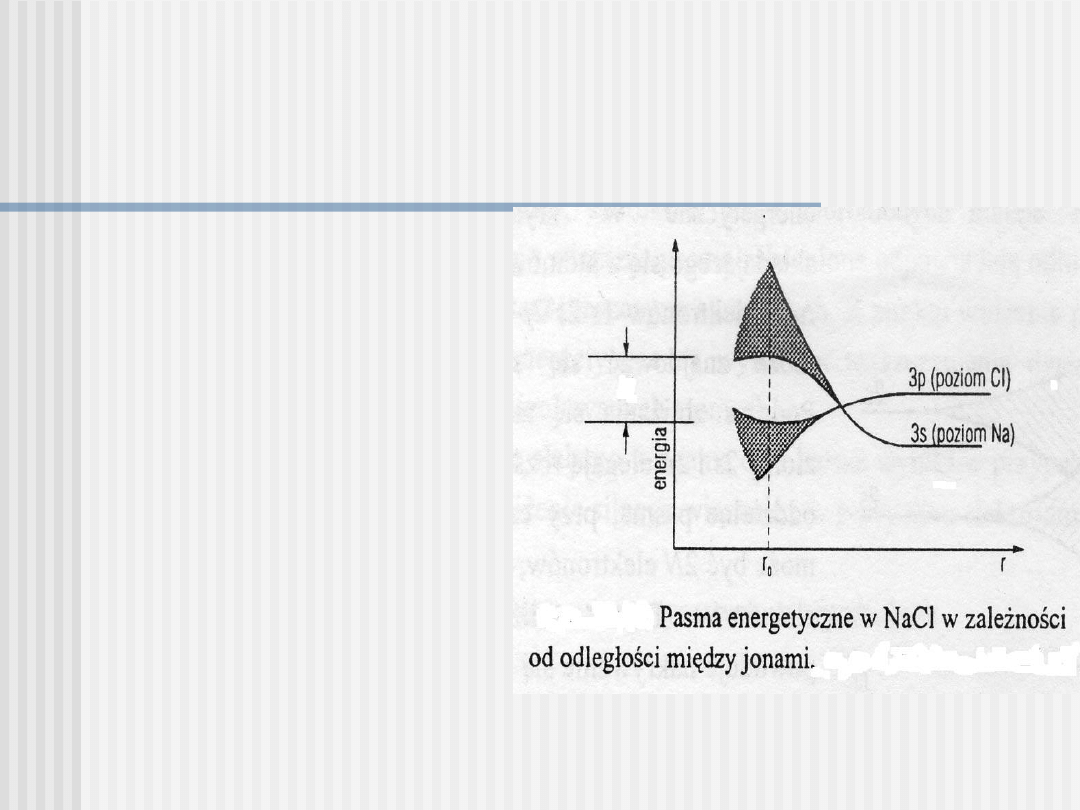

Tworzenie się pasm w krysztale jonowym na przykładzie

NaCl

11

Na:

1s

2

2s

2

2p

6

3s

1

19

Cl:

1s

2

2s

2

2p

6

3s

2

3p

7

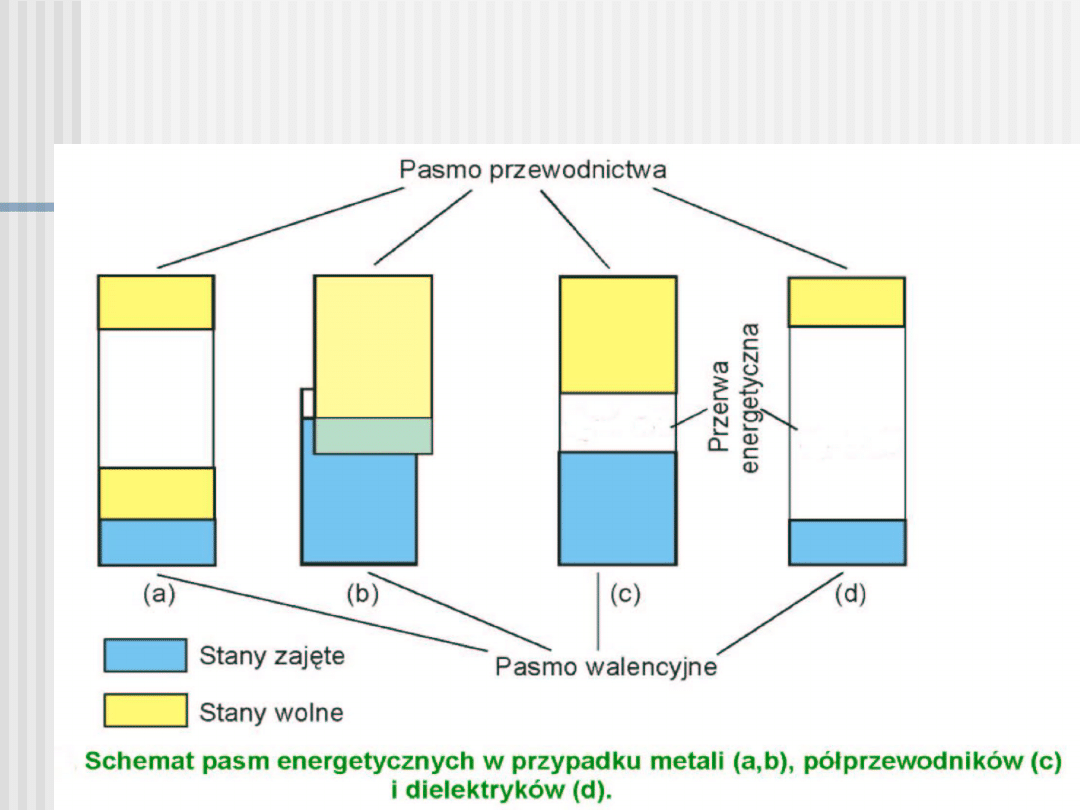

Przewodniki, półprzewodniki,

izolatory – porównanie struktur

pasmowych

eV

3



g

E

eV

3



g

E

eV

3



g

E

Meta
le

Półprzewodni
ki

Izolatory

jednowartościowe dwuwartościowe
