Urządzenia odpowiedzialne

Urządzenia odpowiedzialne

za mikroklimat w

za mikroklimat w

magazynach

magazynach

Wykonała: Patrycja Stachelek

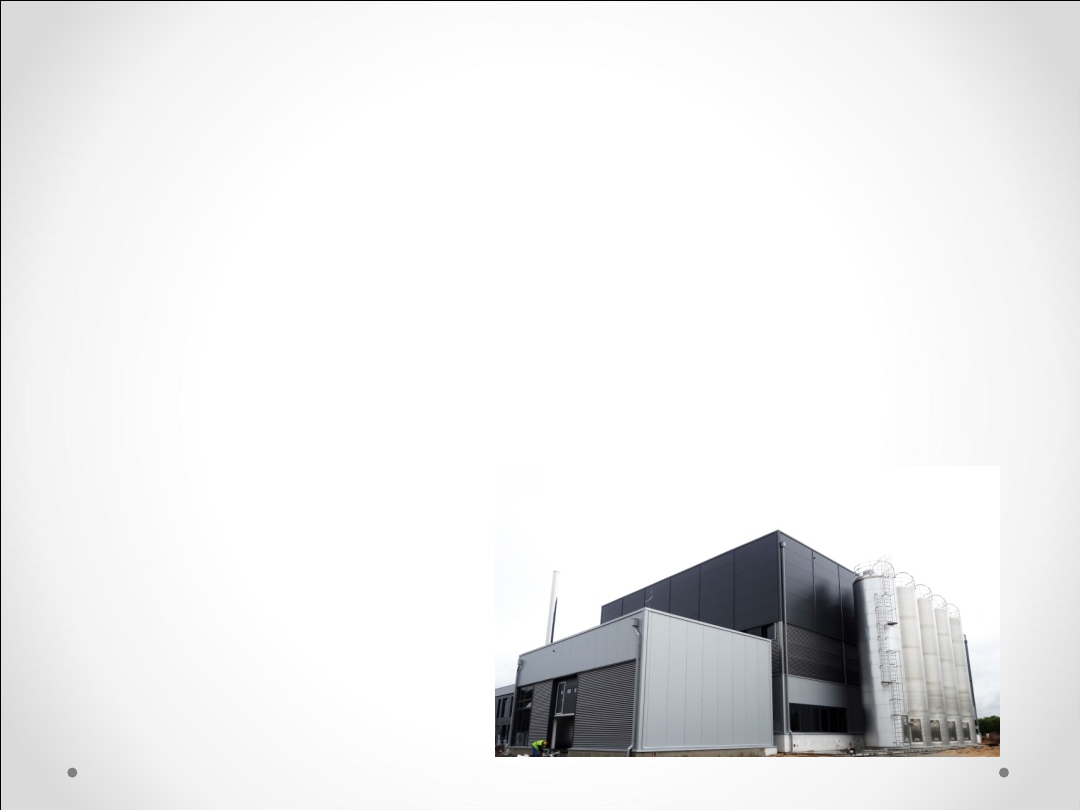

Mikroklimat magazynu

jest to zespół czynników
atmosferycznych w postaci
temperatury, wilgotności względnej
oraz ruchu powietrza, które
charakteryzują zamkniętą
przestrzeń magazynową.

Mikroklimat panujący w magazynie jest
sztuczny, a wartości liczbowe poszczególnych
składników, które go określają, są narzucane
przez warunki przechowywania towarów
składowanych w magazynie. Aby utrzymać te
warunki, muszą być zastosowane odpowiednie
urządzenia i instalacje klimatyzacyjne,
dzięki którym powietrze w przestrzeni
magazynowej będzie podlegać:
-ogrzewaniu,
-ochładzaniu,
-osuszaniu,
-nawilgacaniu,
-usuwaniu.

URZĄDZENIA DO OGRZEWANIA
POWIETRZA

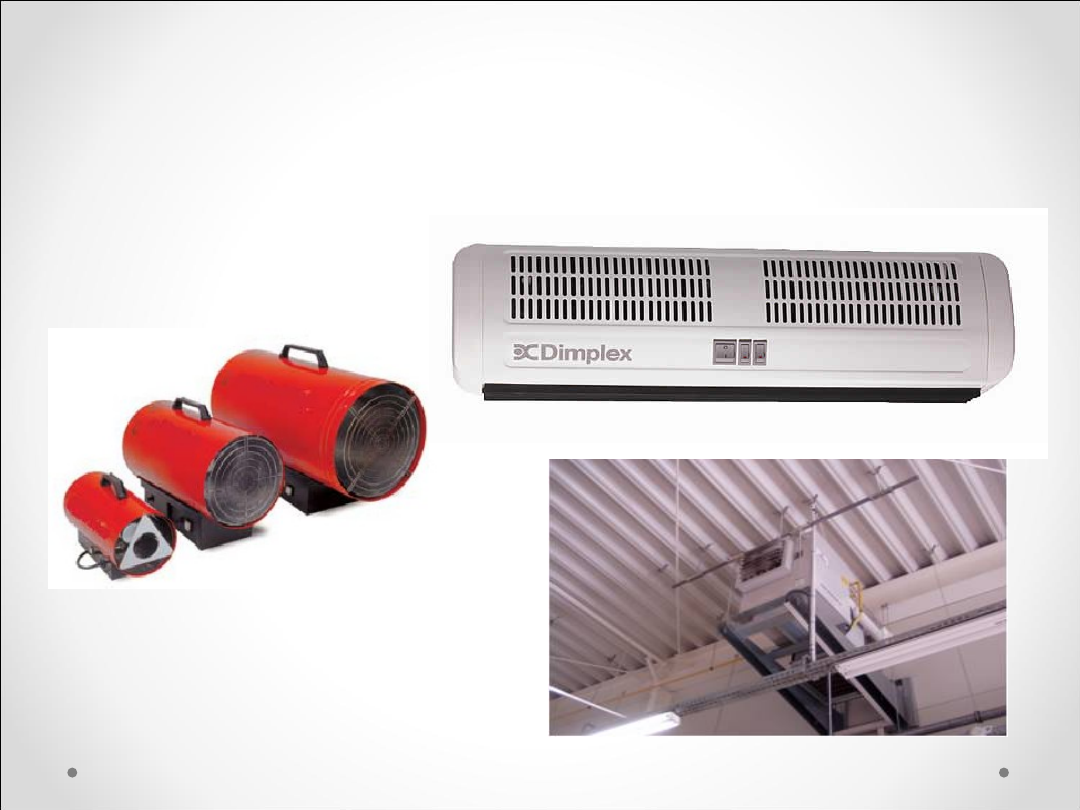

Dzięki tym urządzeniom bez względu na
porę roku w przestrzeni magazynowej
utrzymywana jest odpowiednia
temperatura. Do tej grupy należą kurtyny
powietrzne oraz nagrzewnice
powietrza.

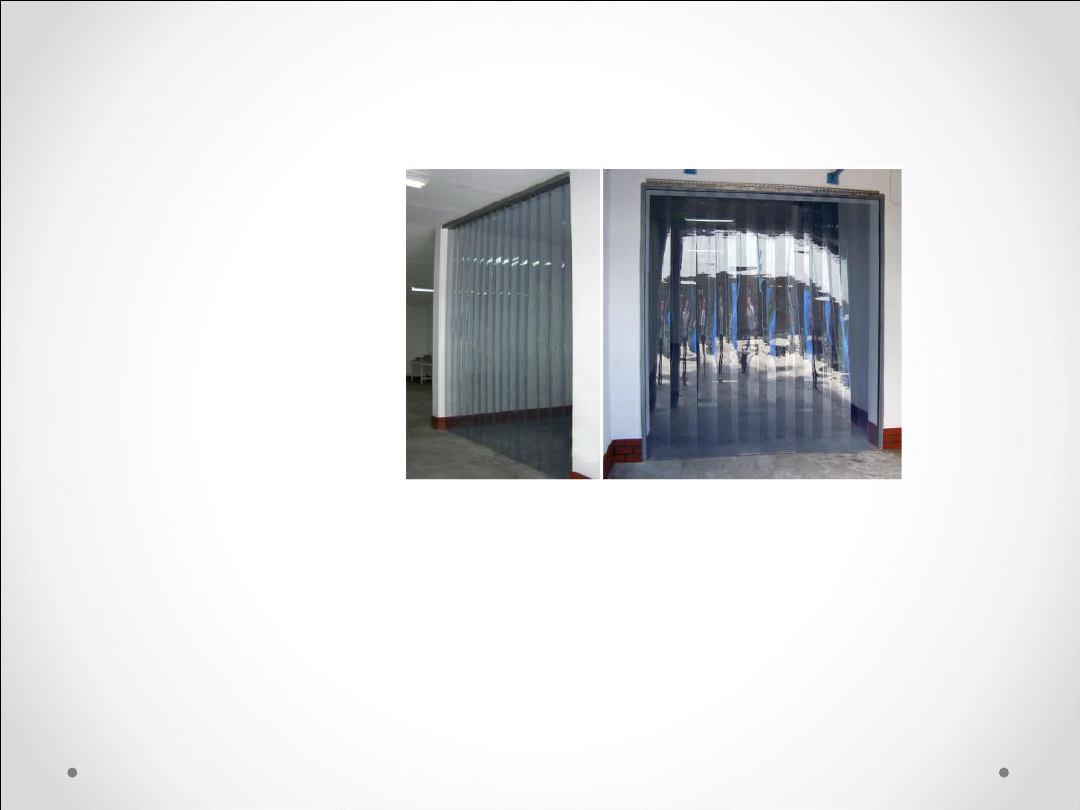

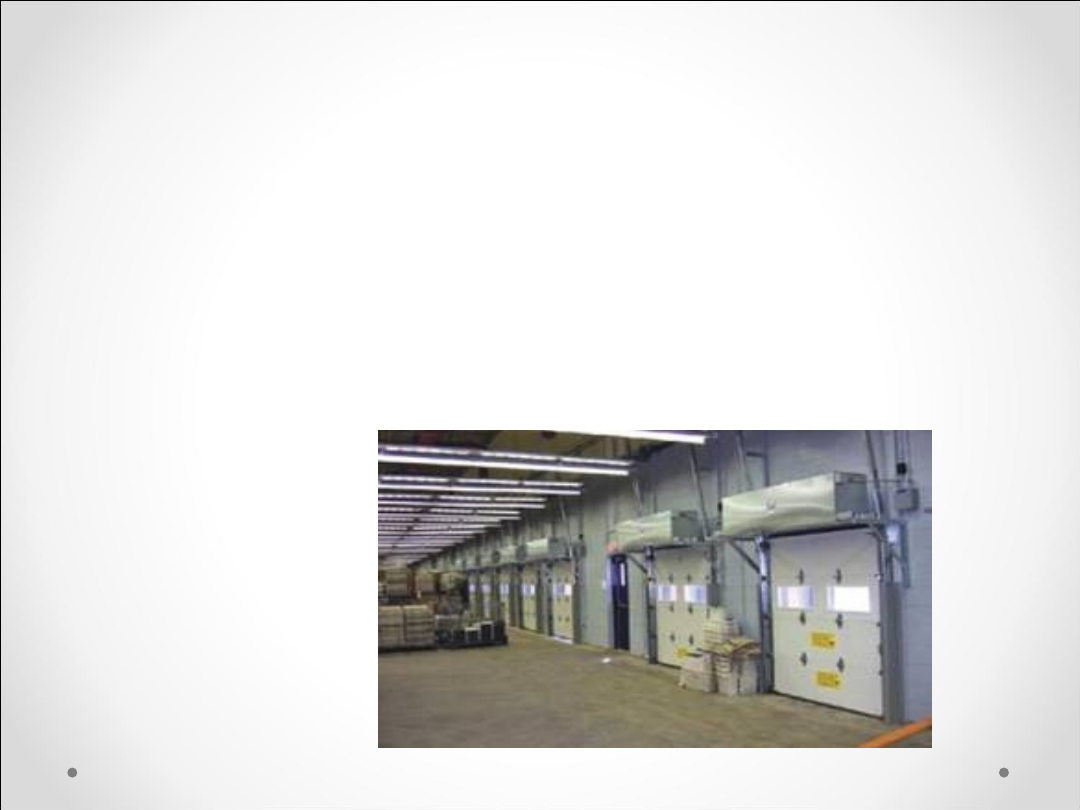

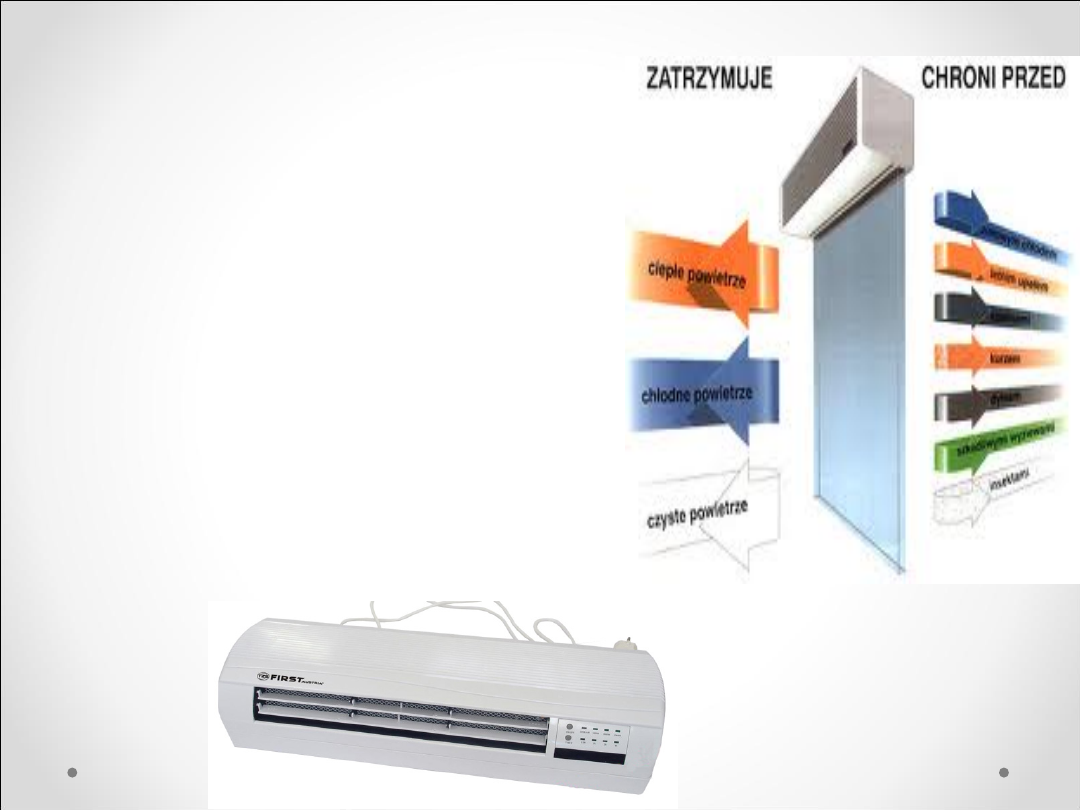

Kurtyny

powietrzne

Są montowane nad bramami lub
z boku bram do izolowania
napływu powietrza z zewnątrz.
Kurtyny powietrzne są budowane
z wodnymi oraz parowymi
wymiennikami ciepła, a także z
elektrycznym podgrzewaniem
powietrza, które po nagrzaniu
jest kierowane gwałtownym
strumieniem w poprzek bramy
lub drzwi, zatrzymując powietrze
przedostające się z zewnątrz.

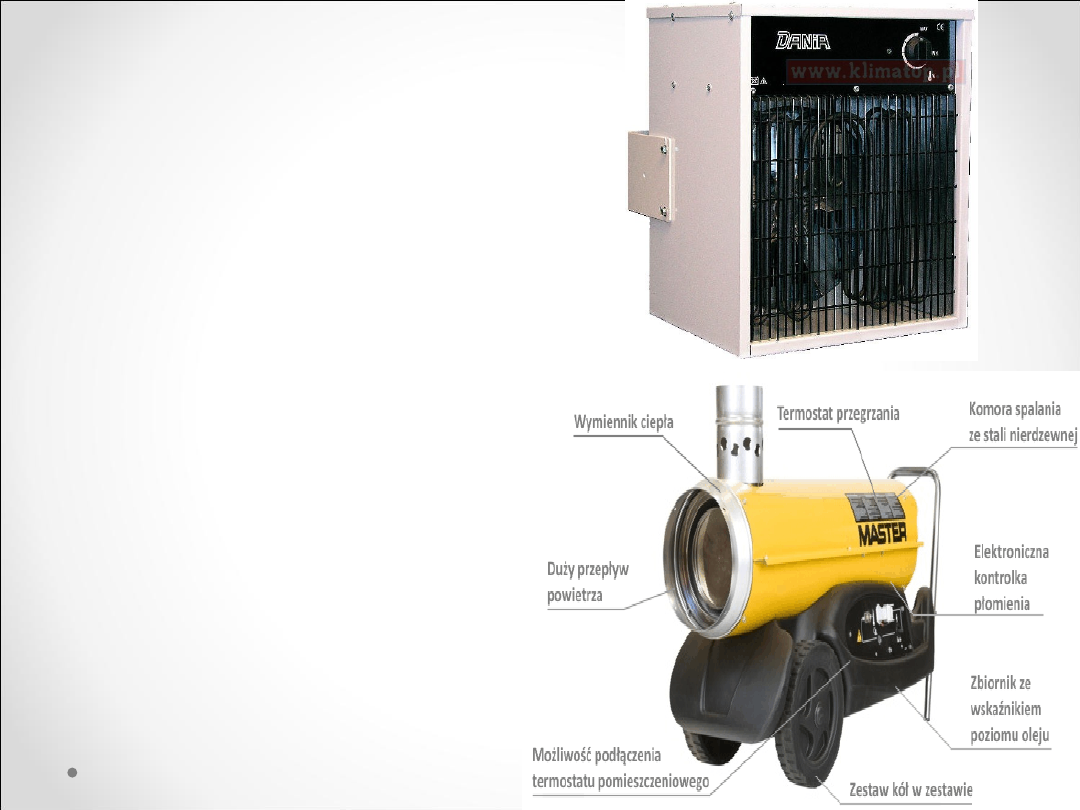

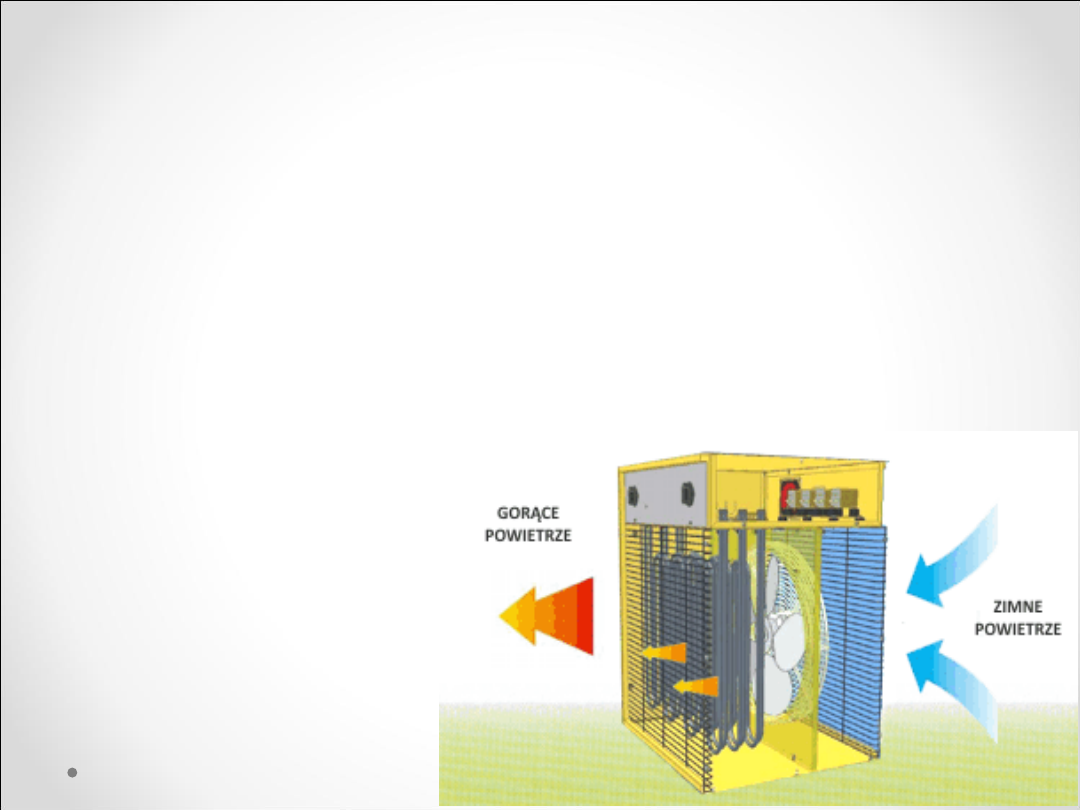

Nagrzewnice powietrza

Są budowane jako urządzenia o różnych mocach
grzejnych z systemem nagrzewania powietrza
palnikami gazowymi, olejowymi i grzałkami
elektrycznymi, a także z wymiennikami ciepła
wodnymi oraz parowymi.

Pod względem
konstrukcyjnym są one
wykonywane do
montowania na
ścianach, podwieszania
pod stropem, a także
jako przenośne,
wyposażone w kółka
jezdne oraz uchwyty do
przemieszczania.
Nagrzewnice są
sterowane ręcznie lub
za pomocą termostatu.

URZĄDZENIA DO OCHŁADZANIA

POWIETRZA

Urządzenia chłodnicze są budowane z różnymi
systemami chłodzenia:
- chłodzone powietrzem,
-chłodzone wodą,
-chłodzone za pomocą sprężarki z czynnikiem chłodniczym.

• Pobierają powietrze z pomieszczenia
i schładzają je do odpowiedniej
temperatury, a następnie oddają z
powrotem,
• W wyniku procesu schładzania
wytwarzane są skropliny oraz
wytwarza się ciepłe powietrze
( odprowadzanie do zrzutu lub
usuwanie na zewnątrz).

Urządzenia przeznaczone do
schładzania powietrza w małych
przestrzeniach

• Urządzenia chłodnicze przejezdne,
montowane na ścianach, w oknach oraz
sufitach
• Urządzenia chłodnicze przejezdne
wyposażone w układ jezdny oraz uchwyty do
przemieszczania

Urządzenia te są
przystosowane do zdalnego
sterowania oraz do
okresowego programowania
temperatury schłodzonego
powietrza oraz wydajności
przepływu.

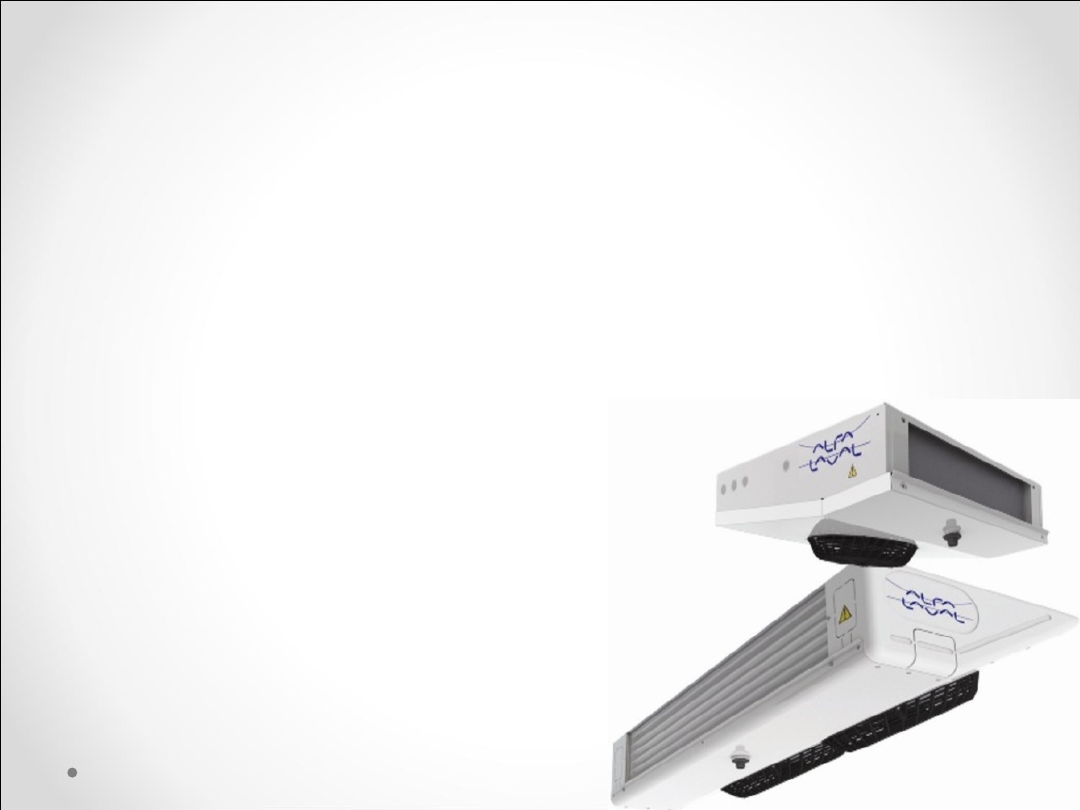

Urządzenia do schładzania

powietrza w dużych

przestrzeniach magazynowych

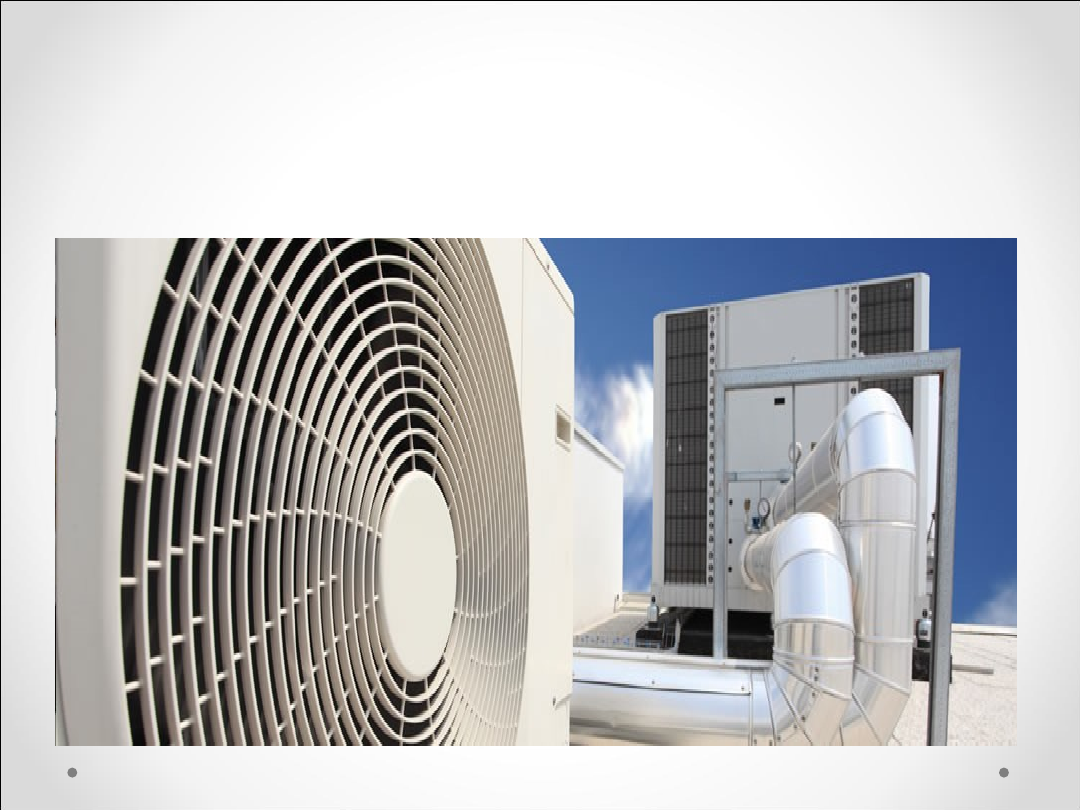

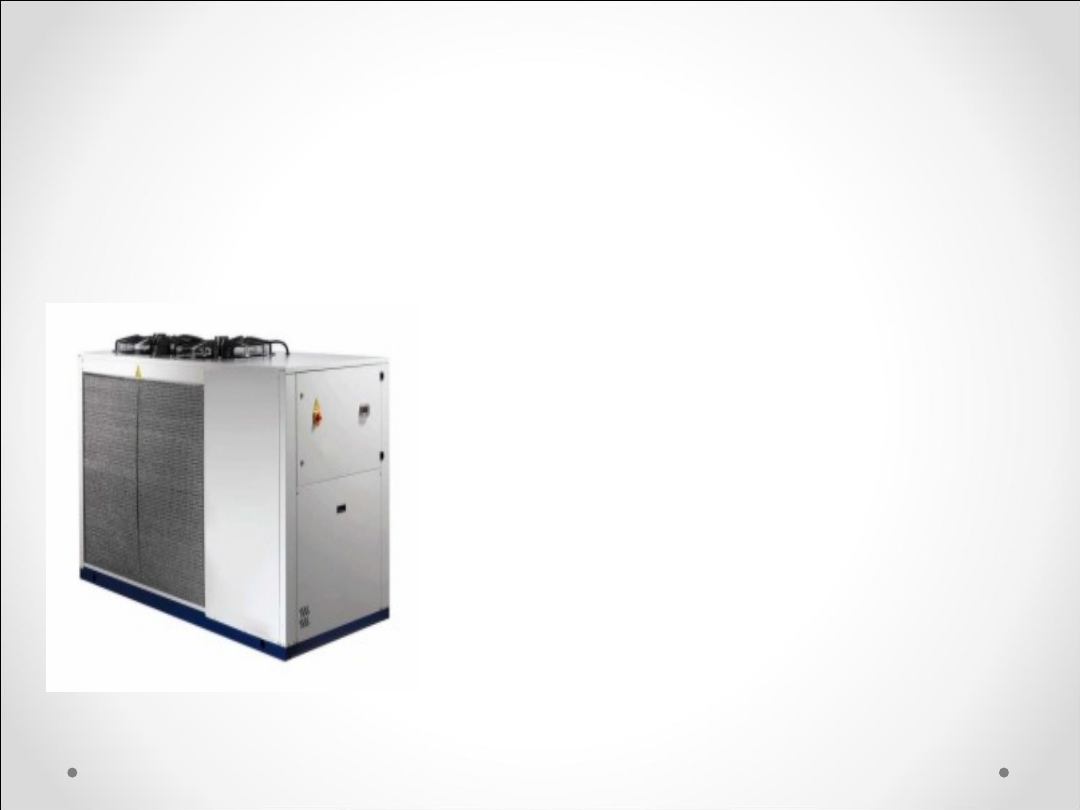

Urządzenia chłodnicze
stacjonarne
(agregaty chłodnicze)
• Wymagają ustawienia w
wydzielonych pomieszczeniach
oraz zainstalowania
odprowadzenia ciepła i skroplin,
• Sterowane automatycznie za
pomocą impulsów dostarczanych
przez system czujek,
● Charakteryzują się dużą
wydajnością chłodzenia od 16 kW
do 96 kW

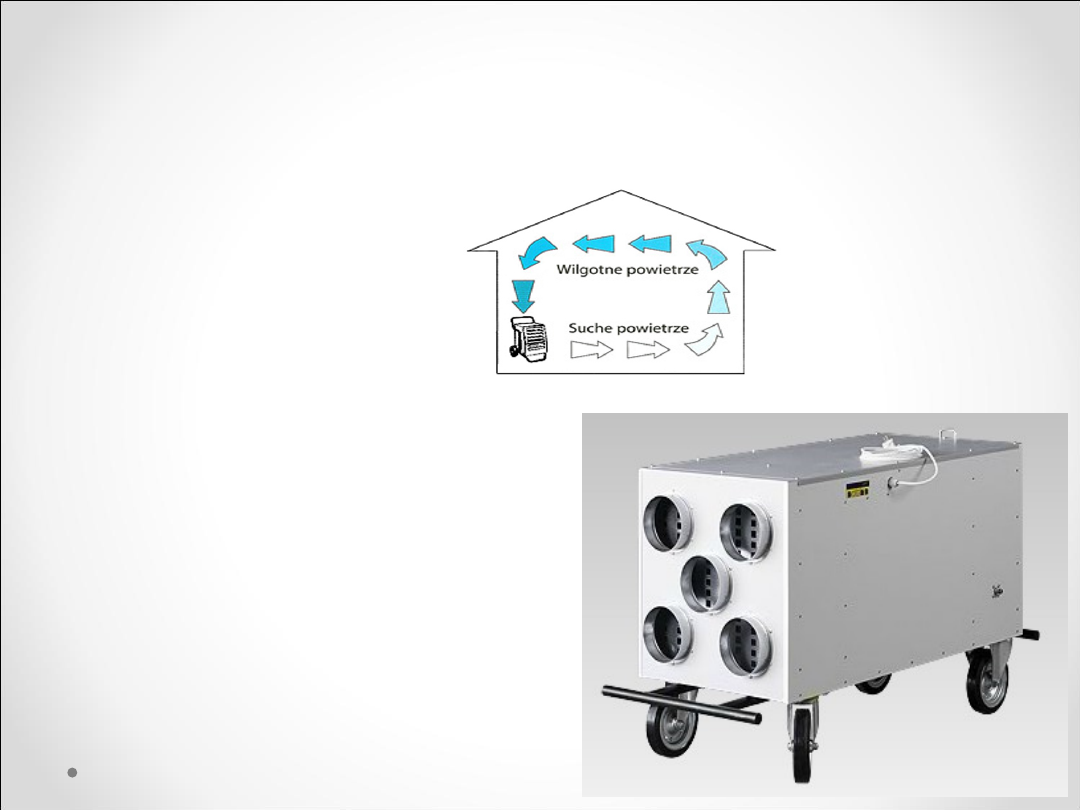

URZĄDZENIA DO OSUSZANIA

POWIETRZA

● Obniżają wilgotność
powietrza w przestrzeni
magazynowej,
● Budowane jako urządzenia
stacjonarne, zasilane prądem
elektrycznym,
• Mają wbudowane
wentylatory i przepustnice
regulujące przepływ
powietrza
• Pracują w zakresie
wilgotności 40- 100% przy
temperaturach 5- 32⁰C.

URZĄDZENIA WENTYLACYJNE

Służą do nawiewania oraz usuwania powietrza

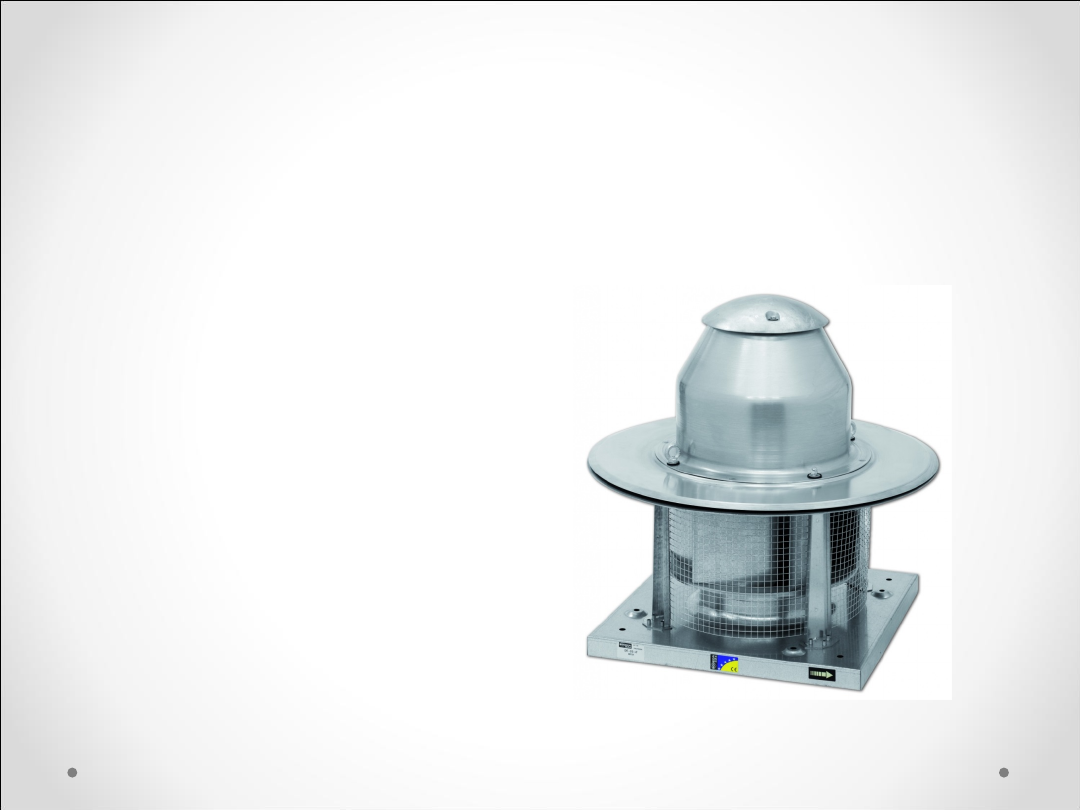

Wentylatory wyciągowe

dachowe

• Służą do usuwania
powietrza z przestrzeni
magazynowej,
• Montowane są w dachu
w tych obszarach
magazynu, gdzie
gromadzą się pyły, pary
lub gazy ze składowanych
towarów.

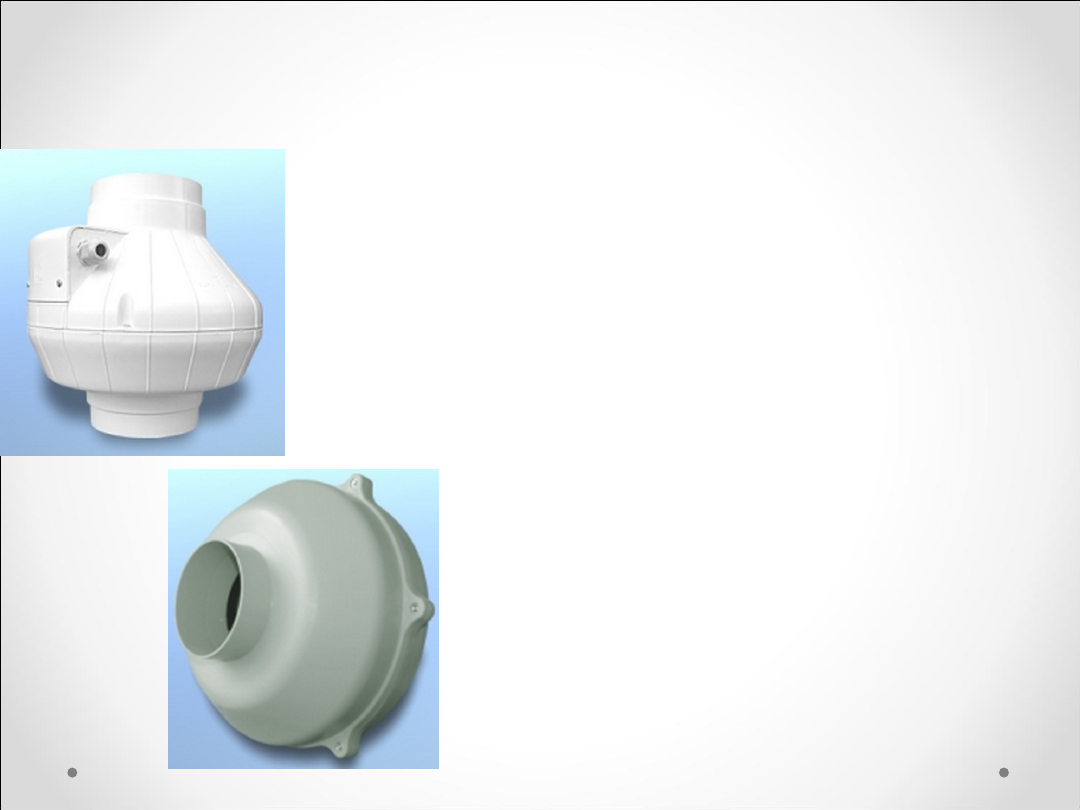

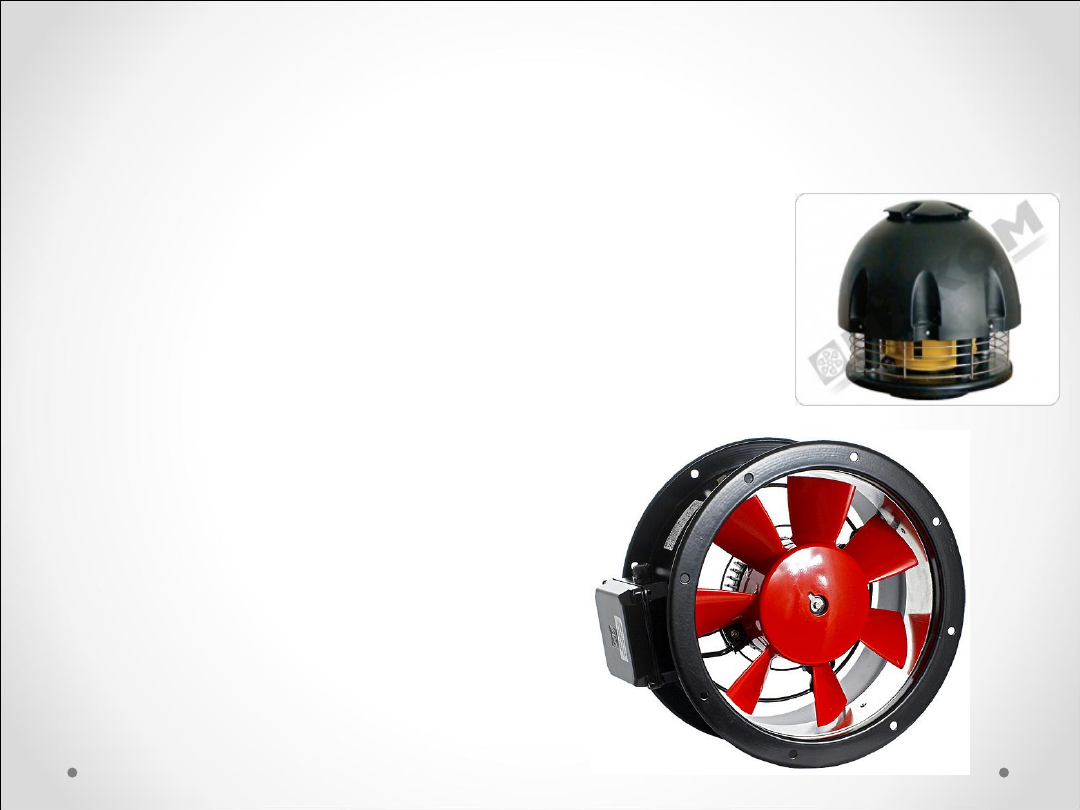

Wentylatory kanałowe

uniwersalne

• Służą do przetłaczania
powietrza w instalacji
kanałów wentylacyjnych,
• Są budowane jako
wentylatory osiowe i
promieniowe do
współpracy z kanałami o
różnym przekroju

.

Wentylatory kanałowe w

wykonaniu przeciwpożarowym i

przeciwwybuchowym

•

Przystosowane do pracy w

pomieszczeniach o zagrożeniu
pożarowym i wybuchowym,
• Muszą mieć orzeczenia
atestacyjne dotyczące
bezpieczeństwa.

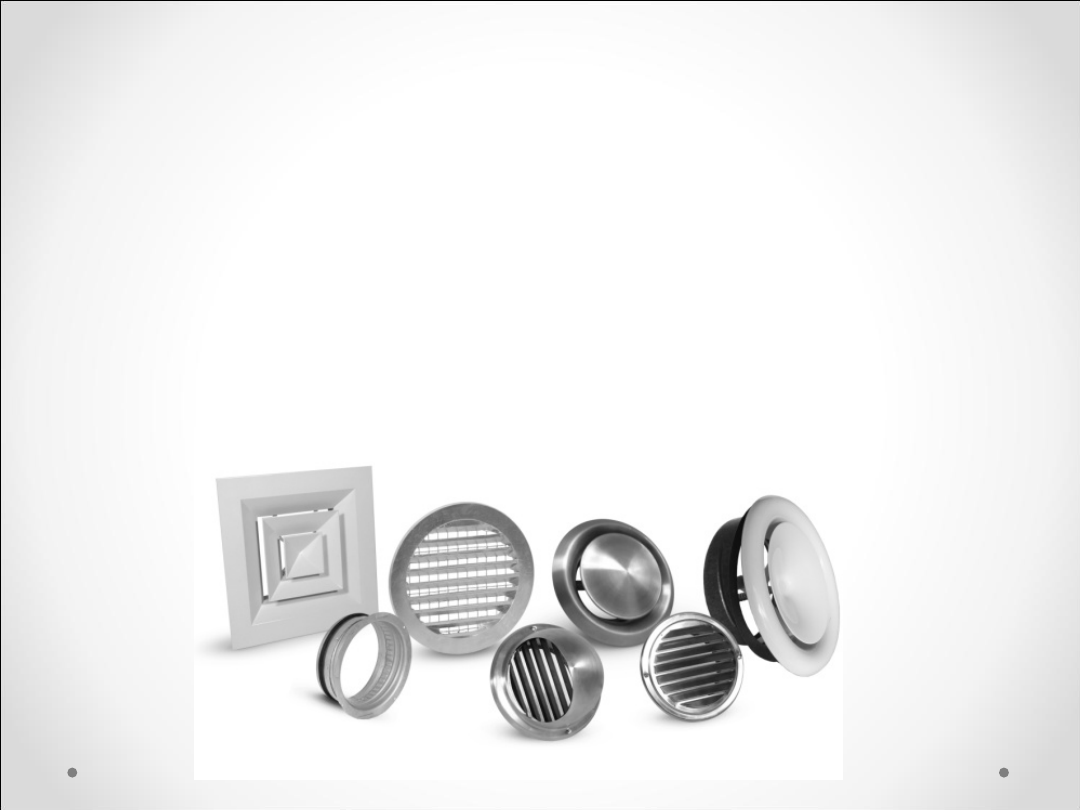

Osprzęt do kanałów
wentylacyjnych i
wentylatorów

Jest produkowany w postaci filtrów oraz tłumików,
których zadaniem jest zatrzymywanie
zanieczyszczeń mechanicznych, chemicznych oraz
biologicznych.

Literatura:

1.Dudziński Zdzisław, Kizyn Michał, „Poradnik
magazyniera”, Polskie Wydawnictwo
Ekonomiczne, Warszawa 2000.
