prawo w technice i normalizacja

Produkt

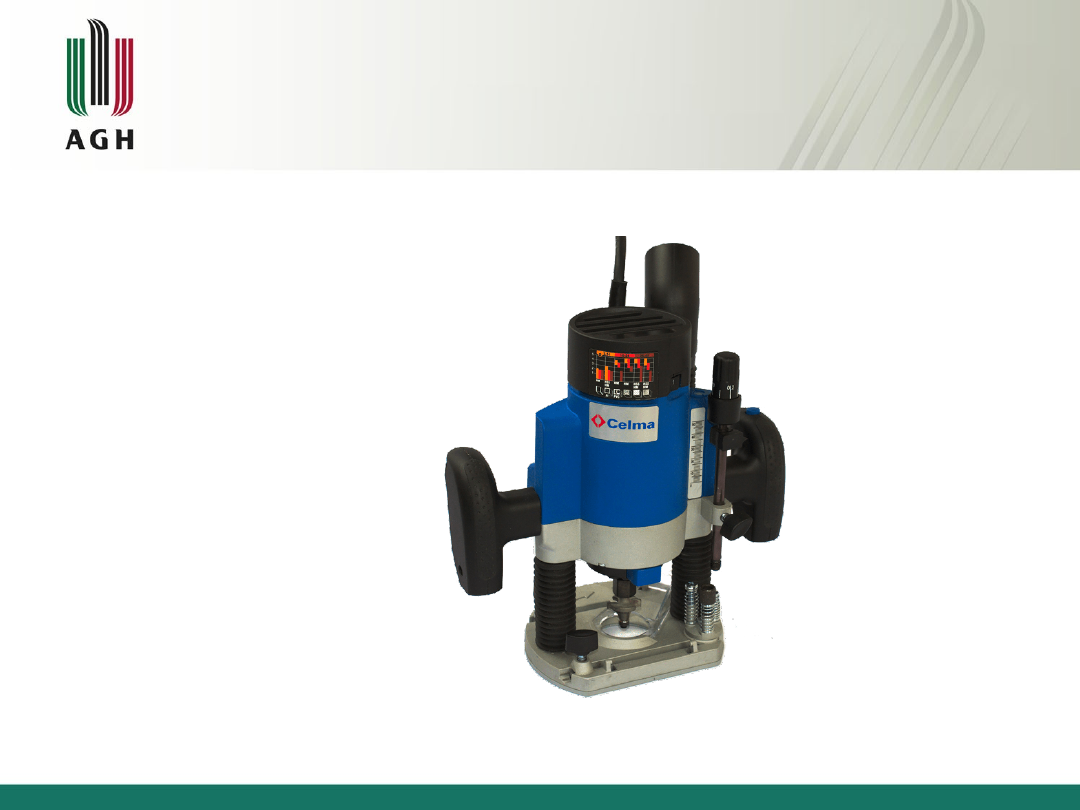

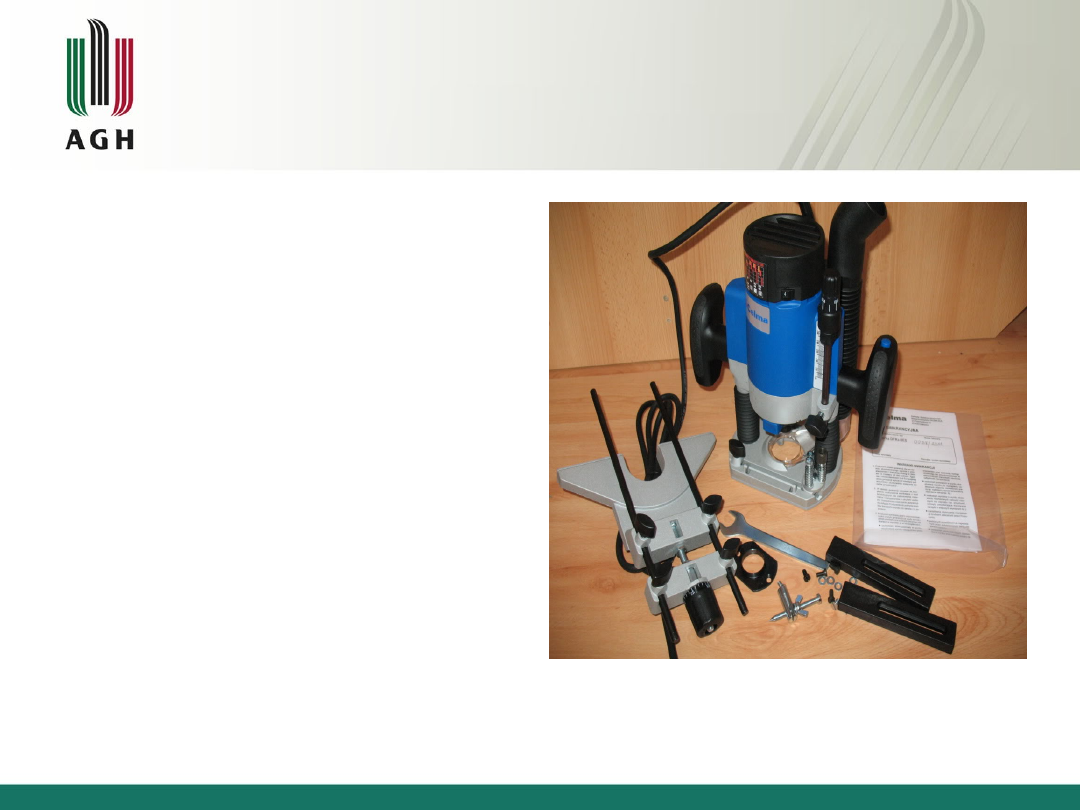

Frezarka DFRa 8ES

Opis produktu

Frezarka jest profesjonalnym

urządzeniem,
przeznaczonym do
powierzchniowej obróbki
drewna, mas artystycznych
oraz aluminium.
Stanowi doskonały element
pomocniczy w obróbce
szablonów, konturów,
okręgów i rowków oraz przy
wytwarzaniu listew
wykończeniowych i listew do
ramek fotograficznych, jak
również przy grawerowaniu
napisów.

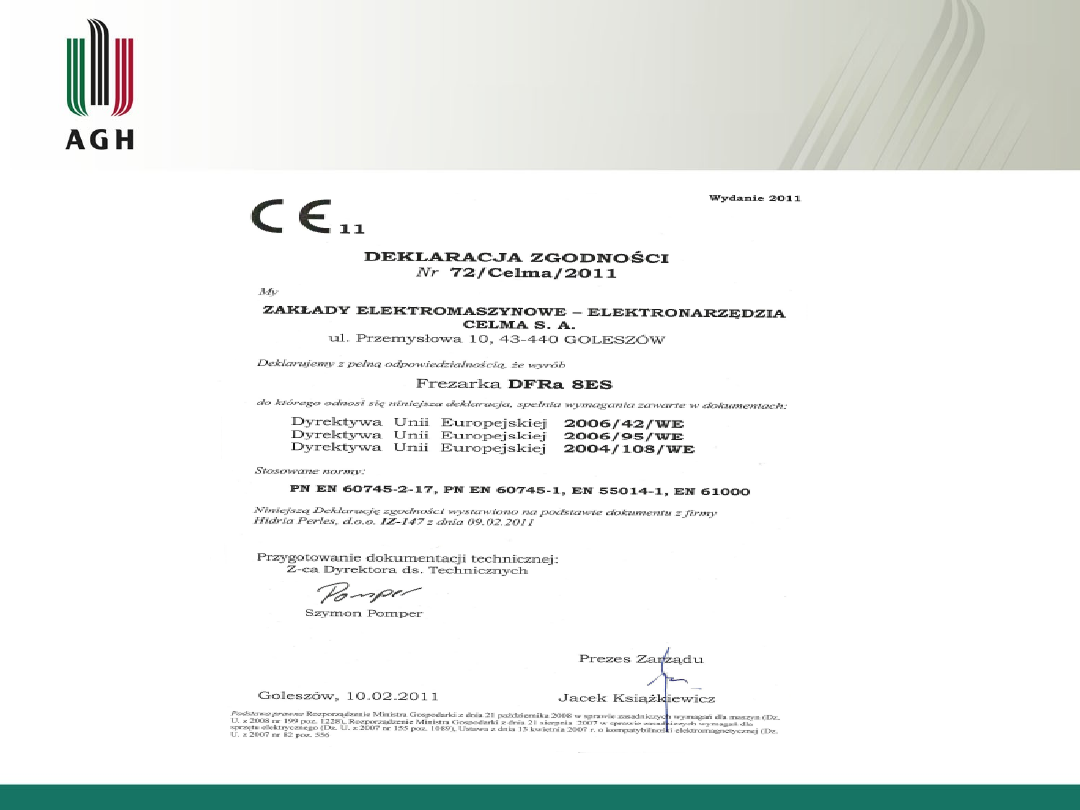

Certyfikat zgodności CE

Dyrektywy

• Dyrektywa 2006/42/WE Parlamentu Europejskiego i

Rady

z dnia 17 maja 2006 r. w sprawie maszyn, zmieniająca dyrektywę
95/16/WE

• Dyrektywa 2006/95/WE Parlamentu Europejskiego i

Rady

z dnia 12 grudnia 2006 r. w sprawie harmonizacji ustawodawstw
państw członkowskich odnoszących się do sprzętu elektrycznego
przewidzianego do stosowania w określonych granicach napięcia

• Dyrektywa 2004/108/WE Parlamentu Europejskiego i

Rady

z dnia 15 grudnia 2004 r. w sprawie zbliżenia ustawodawstw
Państw Członkowskich odnoszących się do kompatybilności
elektromagnetycznej oraz uchylająca dyrektywę 89/336/EWG

Rozporządzenia

• Rozporządzenie Ministra Gospodarki

z dnia 21 października 2008 r. w sprawie zasadniczych
wymagań dla maszyn - wydane na podstawie art. 9 ustawy z
dnia 30 sierpnia 2002 r. o systemie zgodności (Dz. U. z 2008 r.
Nr 199, poz. 1228)

• Rozporządzenie Ministra Gospodarki

z dnia 21 sierpnia 2007 r. w sprawie zasadniczych wymagań
dla sprzętu elektrycznego (Dz. U. z dnia 28 sierpnia 2007 r.)

• Rozporządzenie Ministra Transportu i

Budownictwa

z dnia 27 grudnia 2005 r. w sprawach kompatybilności
elektromagnetycznej (Dz.U. nr 265, poz. 2227)

Normy

• PN-EN 60745-2-17

: Wymagania szczegółowe

dotyczące frezarek żłobiących i frezarek okrawających

• PN-EN 60745-1 :

Narzędzia ręczne o napędzie

elektrycznym - Bezpieczeństwo użytkowania

• EN 55014-1:

Kompatybilność

elektromagnetyczna: Wymagania dotyczące
przyrządów powszechnego użytku, narzędzi
elektrycznych i podobnych urządzeń

• EN 62000:

Kompatybilność elektromagnetyczna

Analiza aktów prawnych

Bezpieczeństwo

Rozporządzenia ws. zasadniczych wymagań dla maszyn

• W celu przeciwdziałania zagrożeniom,(…), powinny być

zastosowane środki mające na celu wyeliminowanie
wszelkiego ryzyka w okresie całego założonego czasu życia
maszyny, z jej transportem, montażem, demontażem,
unieruchomieniem i złomowaniem włącznie.

• Maszyna powinna być zaprojektowana i wykonana tak, aby

zapobiec niewłaściwemu jej użyciu, jeżeli takie użycie
wywołałoby ryzyko.

• Uruchomienie maszyny powinno być możliwe tylko przez

zamierzone włączenie urządzenia sterującego
przewidzianego do tego celu.

Bezpieczeństwo

Rozporządzenia ws. zasadniczych wymagań dla maszyn

Przy doborze najbardziej odpowiednich środków,(…),
producent lub jego upoważniony przedstawiciel powinien
postępować zgodnie z następującymi zasadami, według
podanej kolejności:

a

1) wyeliminować lub zmniejszyć ryzyko, tak dalece jak jest to

możliwe, przez projektowanie i wytwarzanie maszyn
bezpiecznych samych w sobie;

2)

a

2) stosować konieczne środki ochronne w odniesieniu do

ryzyka, którego nie można wyeliminować;

a

3) informować użytkowników o ryzyku resztkowym,

spowodowanym jakimikolwiek niedostatkami w przyjętych
środkach ochronnych, i wskazywać, czy jest konieczne
przeszkolenie w tym zakresie oraz określić potrzeby
stosowania Śródków ochrony indywidualnej.

Bezpieczeństwo

Rozporządzenia ws. zasadniczych wymagań dla sprzętu elektrycznego

W celu ochrony przed zagrożeniami stwarzanymi przez sprzęt
elektryczny, w procesie jego projektowania i wytwarzania należy
przewidzieć i zastosować w nim odpowiednie środki techniczne
zapewniające:

1) ochronę ludzi i zwierząt domowych przed niebezpieczeństwem urazu

lub innej szkody, mogących powstać w wyniku bezpośredniego lub
pośredniego kontaktu z elektrycznością;

2) niepowstawanie temperatury, łuków lub promieniowania, mogących

spowodować niebezpieczeństwo;

3) ochronę ludzi, zwierząt domowych i mienia przed niebezpieczeństwem

o charakterze nieelektrycznym, spowodowanym przez ten sprzęt;

4) odpowiednią do dających się przewidzieć warunków izolację.

Bezpieczeństwo

Rozporządzenia ws. zasadniczych wymagań dla sprzętu elektrycznego

W celu ochrony przed zagrożeniami mogącymi powstać na
skutek oddziaływania czynników zewnętrznych na sprzęt
elektryczny, w procesie jego projektowania i wytwarzania
należy przewidzieć i zastosować w nim odpowiednie środki
techniczne, aby ten sprzęt:

1) spełniał przewidywane wymagania mechaniczne w taki

sposób, aby ludzie, zwierzęta domowe oraz mienie nie byli
narażeni na niebezpieczeństwo;

2) był odporny na wpływy niemechaniczne w dających się

przewidzieć warunkach otoczenia w taki sposób, aby ludzie,
zwierzęta domowe oraz mienie nie byli narażeni na
niebezpieczeństwo;

Bezpieczeństwo

PN-EN 60745-2-17 : Wymagania szczegółowe dotyczące frezarek

żłobiących i frezarek okrawających

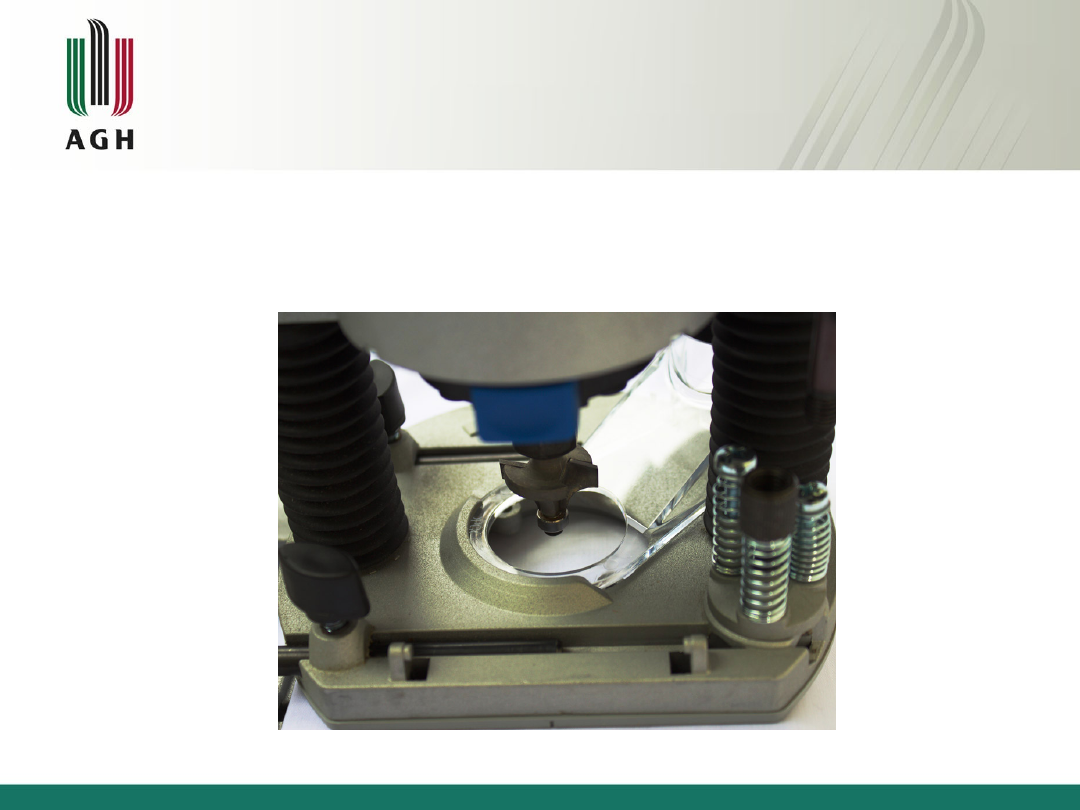

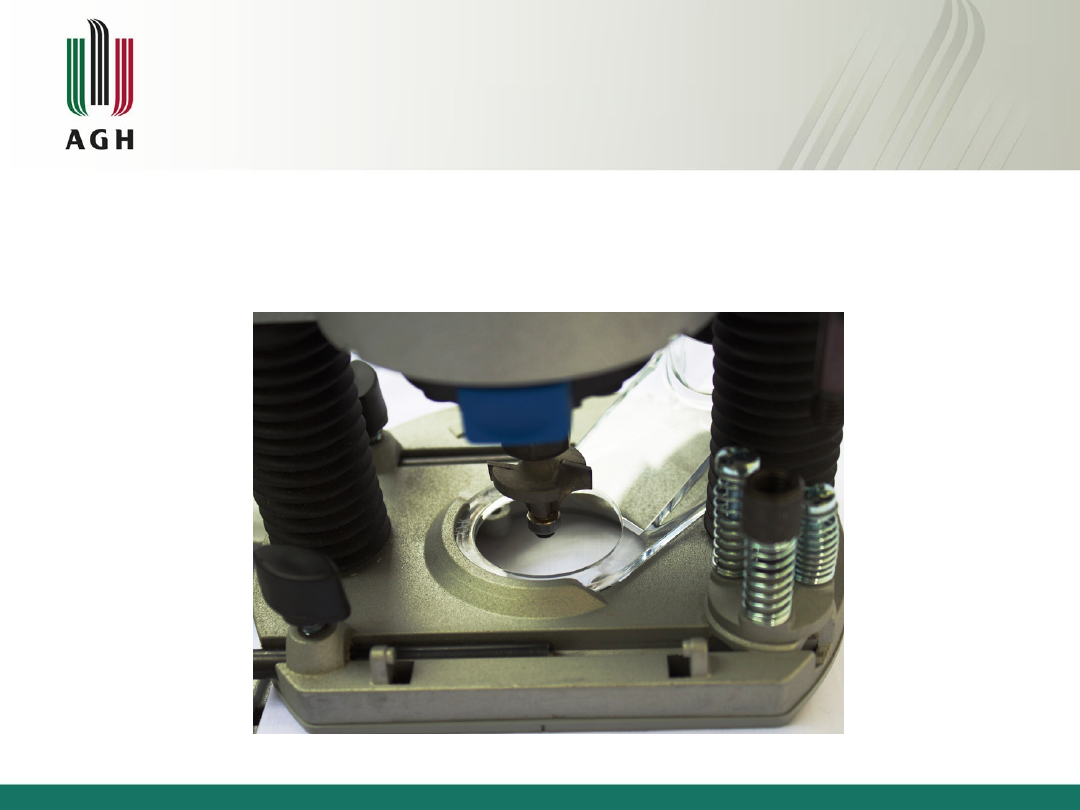

„Zabezpieczenie przed przypadkowym kontaktem ręki

użytkownika z narzędziem roboczy, frezarki uważa się za

wystarczające, jeżeli pomiędzy frezem a powierzchnią

chwytową znajduje się kołnierz o wysokości 6 mm(...)”

Bezpieczeństwo

PN-EN 60745-2-17 : Wymagania szczegółowe dotyczące frezarek

żłobiących i frezarek okrawających

„(…)Frezarki żłobiące powinny być wyposażone w podstawę,

która otacza frez w płaszczyźnie podstawy zabezpieczające

przed przypadkowym dotknięciem frezu podczas normalnej

pracy(…)”

Bezpieczeństwo

PN-EN 60745-2-17 : Wymagania szczegółowe dotyczące frezarek

żłobiących i frezarek okrawających

„(…)Elementy nastawne, np. obrotowy wskaźnik głębokości,

należy umiejscowić tak by można było je nastawiać podczas

pracy narzędzia, unikając kontaktu z częściami

wirującymi(…)”

Bezpieczeństwo

PN-EN 60745-2-17 : Wymagania szczegółowe dotyczące frezarek

żłobiących i frezarek okrawających

„(…)Frezarki o masie przekraczającej 2kg powinny być

wyposażone w dwie rękojeści.

Rękojeści powinny być ukształtowane lub umiejscowione tak,

aby zminimalizować niebezpieczeństwo przypadkowego

kontaktu ręki z częściami wirującymi. Zabezpieczenie przed

przypadkowym zetknięciem się ręki użytkownika z narzędziem

roboczym uważa się za wystarczające, jeżeli na przykład

rękojeść jest wyposażona w odpowiednią(-e) osłonę(-ny) lub

kolnierz na jej końcu(-ach) przyległym(-ch) do obudowy

narzędzia

lub jeżeli odległość pomiędzy punktem pomiarowym na

powierzchni rękojeści a frezem wynosi co najmniej 120 mm.

(…)”

Bezpieczeństwo

PN-EN 60745-2-17 : Wymagania szczegółowe dotyczące frezarek

żłobiących i frezarek okrawających

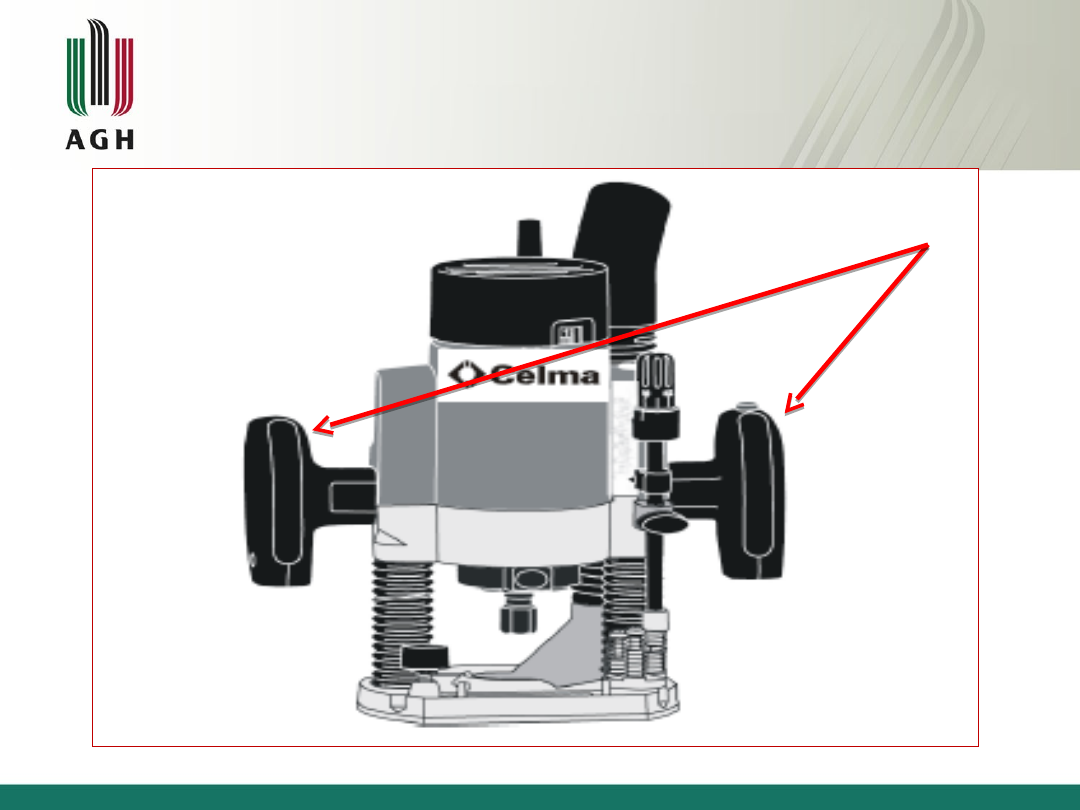

Uchwyty

Bezpieczeństwo

PN-EN 60745-2-17 : Wymagania szczegółowe dotyczące frezarek

żłobiących i frezarek okrawających

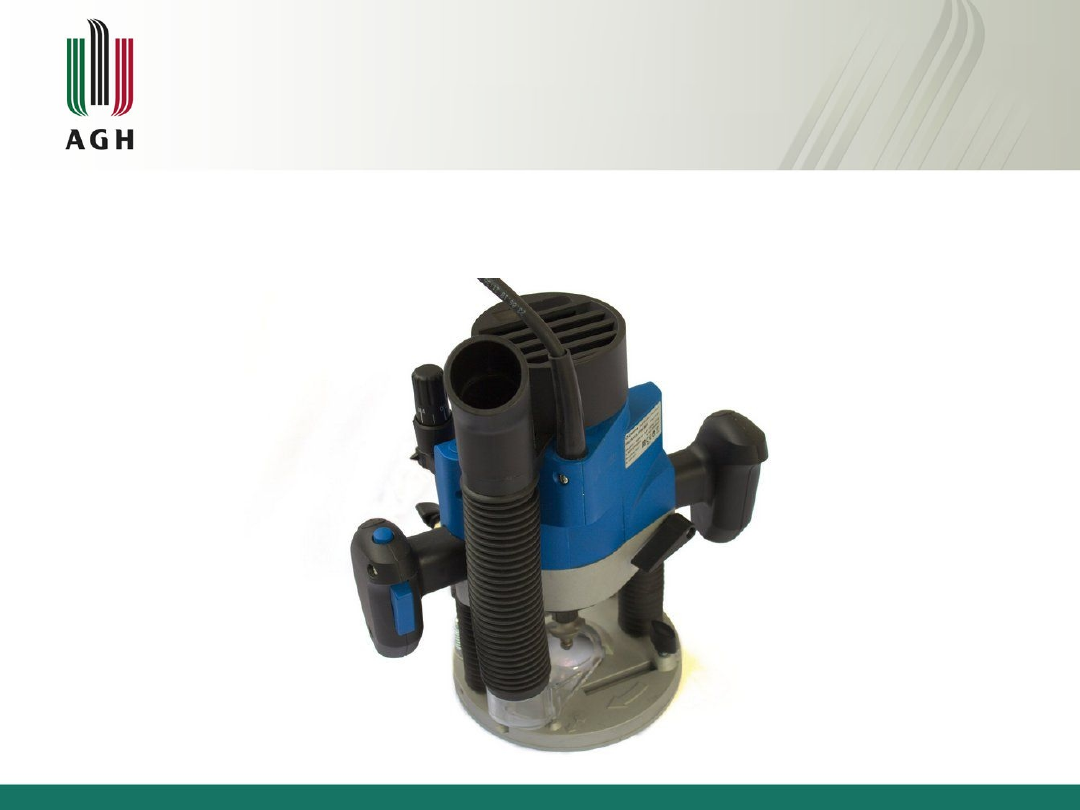

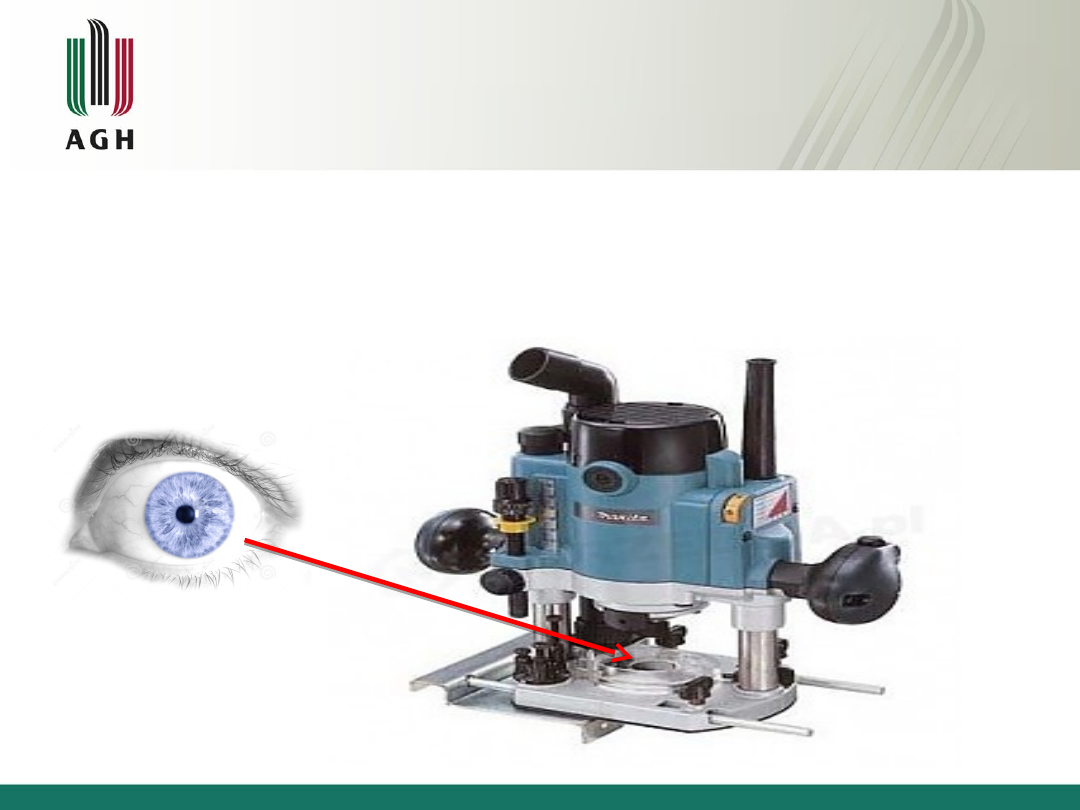

„(…)Narzędzia powinny być zaprojektowane i zbudowane tak

aby w razie konieczności zapewniona była możliwość

wzrokowego sprawdzenia miejsca styku narzędzia tnącego z

obrabianym przedmiotem(…)”

Bezpieczeństwo

PN-EN 60745-2-17 : Wymagania szczegółowe dotyczące frezarek

żłobiących i frezarek okrawających

„(…)Po zdemontowaniu zabezpieczeń pochłaniacza pyłu, jeżeli

istnieje, nie powinno być możliwe dotknięcie części

ruchomych(…)”

Bezpieczeństwo

EN 55014-1: Kompatybilność elektromagnetyczna:

Wymagania dotyczące przyrządów powszechnego użytku,

narzędzi elektrycznych i podobnych urządzeń

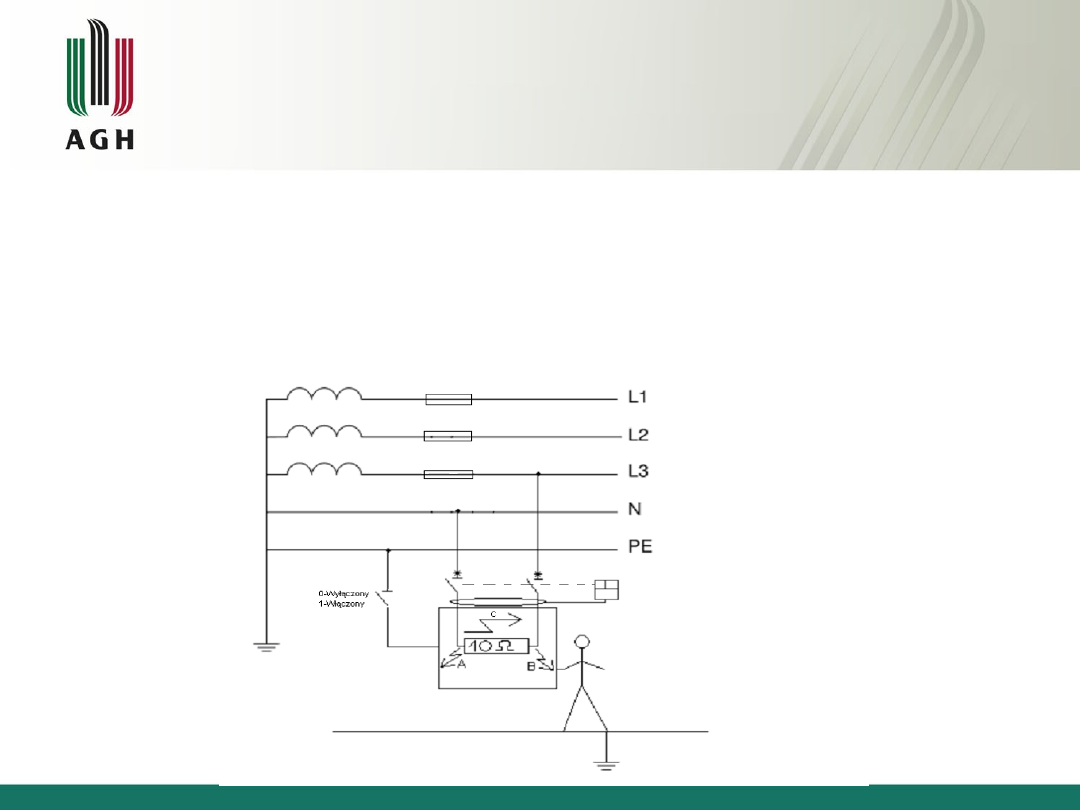

„(…)W przypadku impedancji ochronnej, prąd zwarcia

pomiędzy tymi częściami nie powinien przekroczyć 2 mA dla

prądu stałego lub 0,7 mA dla szczytowej wartości prądu

przemiennego, a pojemność występująca bezpośrednio

pomiędzy tymi częściami nie powinna być większa niż 0,1

μF(…)”

Bezpieczeństwo

EN 55014-1: Kompatybilność elektromagnetyczna:

Wymagania dotyczące przyrządów powszechnego użytku,

narzędzi elektrycznych i podobnych urządzeń

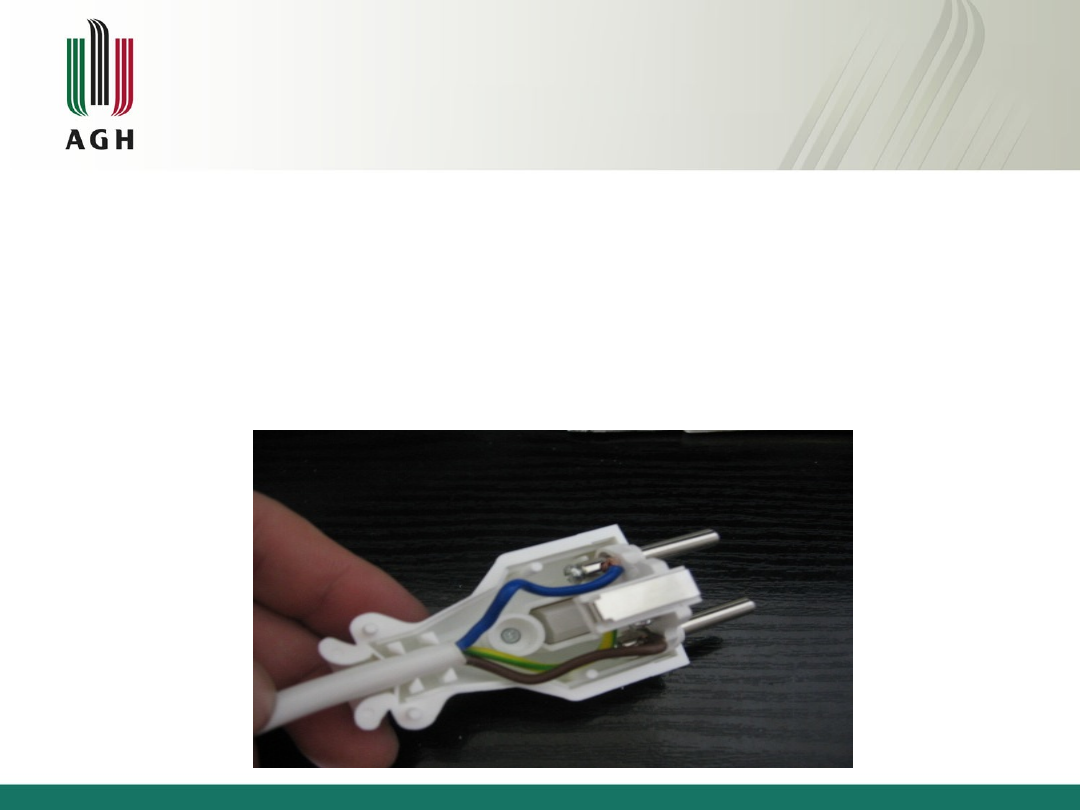

„(…)Jeśli przewód przyłączeniowt zasilający narzędzie o

prądzie znamionowym 16 A wyposażony jest we wtyczkę to

powinna ona spełniać wymagania wg

IEC 60884 lub wg IEC 60309(…)

Korpus wtyczki powinien być wykonany z gumy lub pokryty

gumą, polichlorkiem winylu lub materiałem o nie mniejszej

wytrzymałości mechanicznej oraz własnościach izolacyjnych”

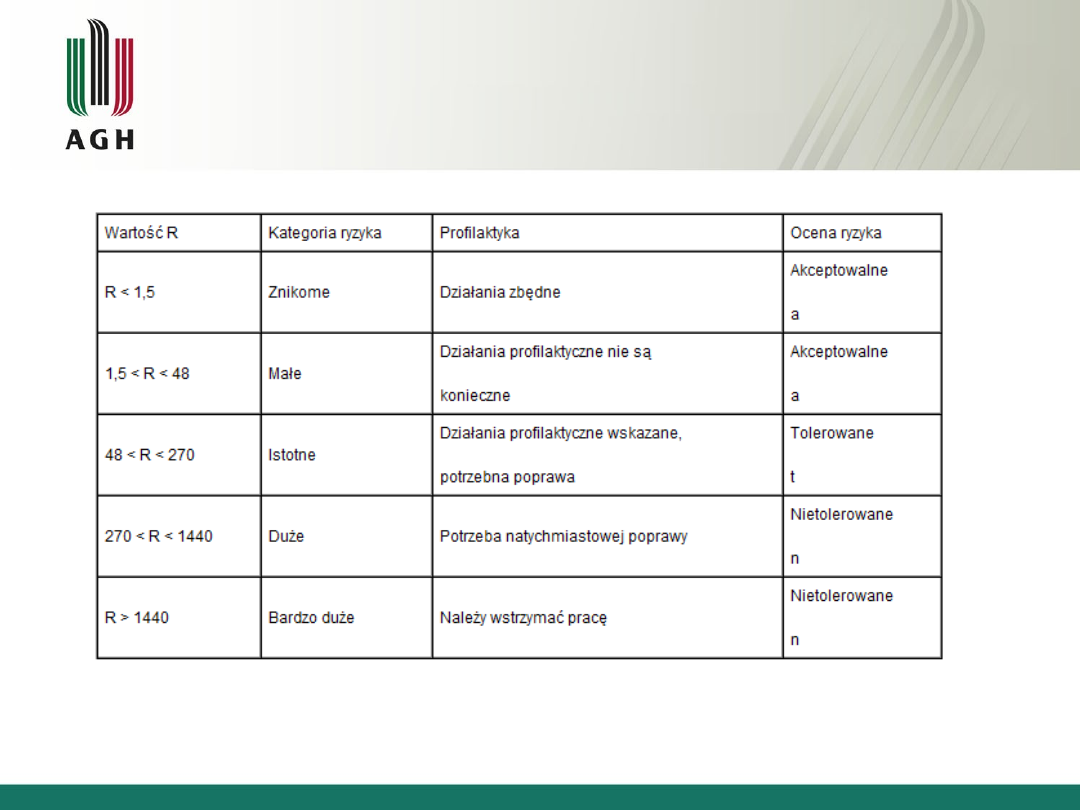

Ocena ryzyka

metoda RISC CORE

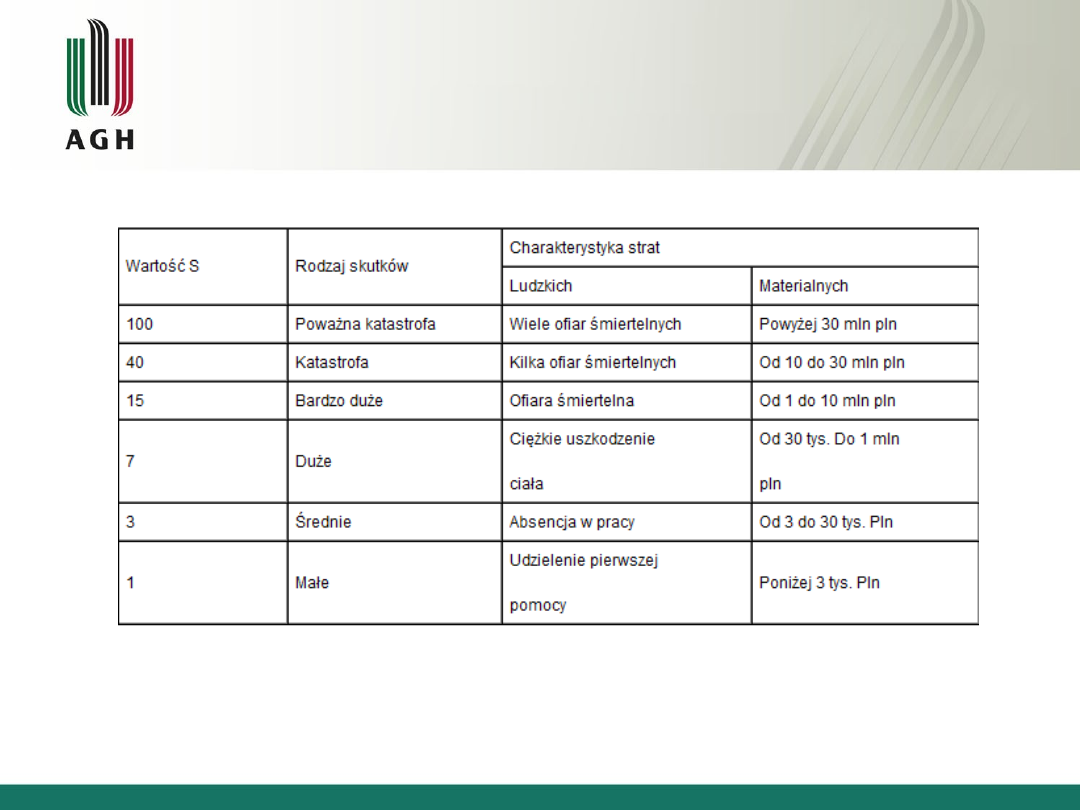

Ocena potencjalnych

skutków zagrożenia –

S

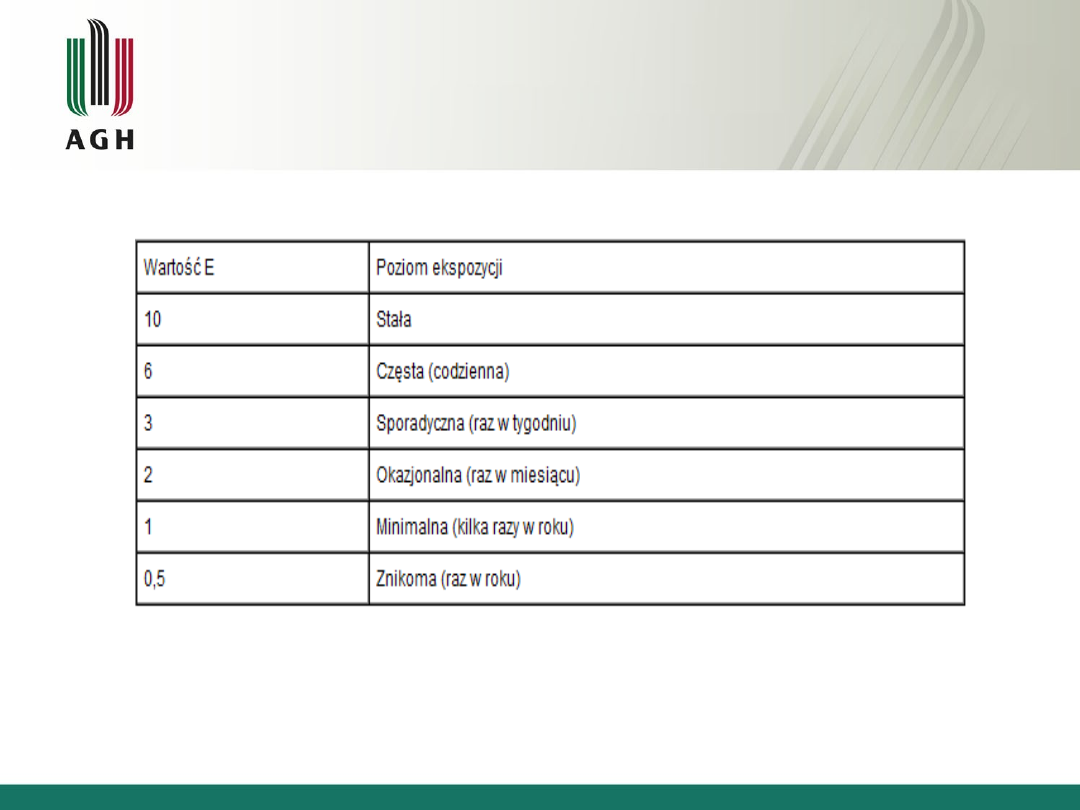

Ocena ekspozycji

na zagrożenie

– E

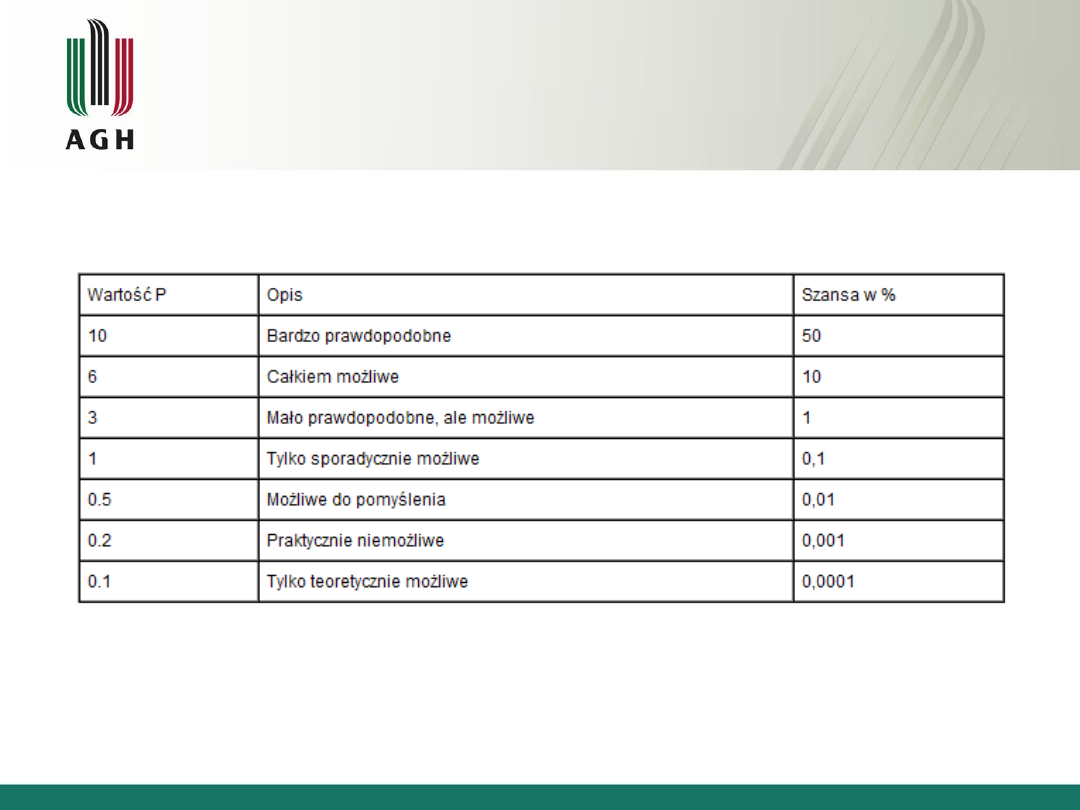

Ocena prawdopodobieństwa

wystąpienia zagrożenia

– P

Ocena –

wartościowanie ryzyka –

R

Operator ręcznej frezarki

Lp

Czynniki Ryzyka

S

E

P

R

1

Poparzenie gorącym

wiórem

1

6

6

36 – A

2

Utrudnione warunki

pracy

3

6

10

180 – T

3

Porażenie prądem

15

1

0,5

7,5 – A

4

Pozycja pracy

3

3

6

54 – T

5

Hałas

3

10

10

300 – N

6

Niebezpieczne

krawędzie

7

2

6

84 – T

7

Zagrożenie pożarem

7

0,5

1

3,5 – A

8

Zagrożenie pyłami

3

10

10

300 – N

Potrzeba natychmiastowej

poprawy

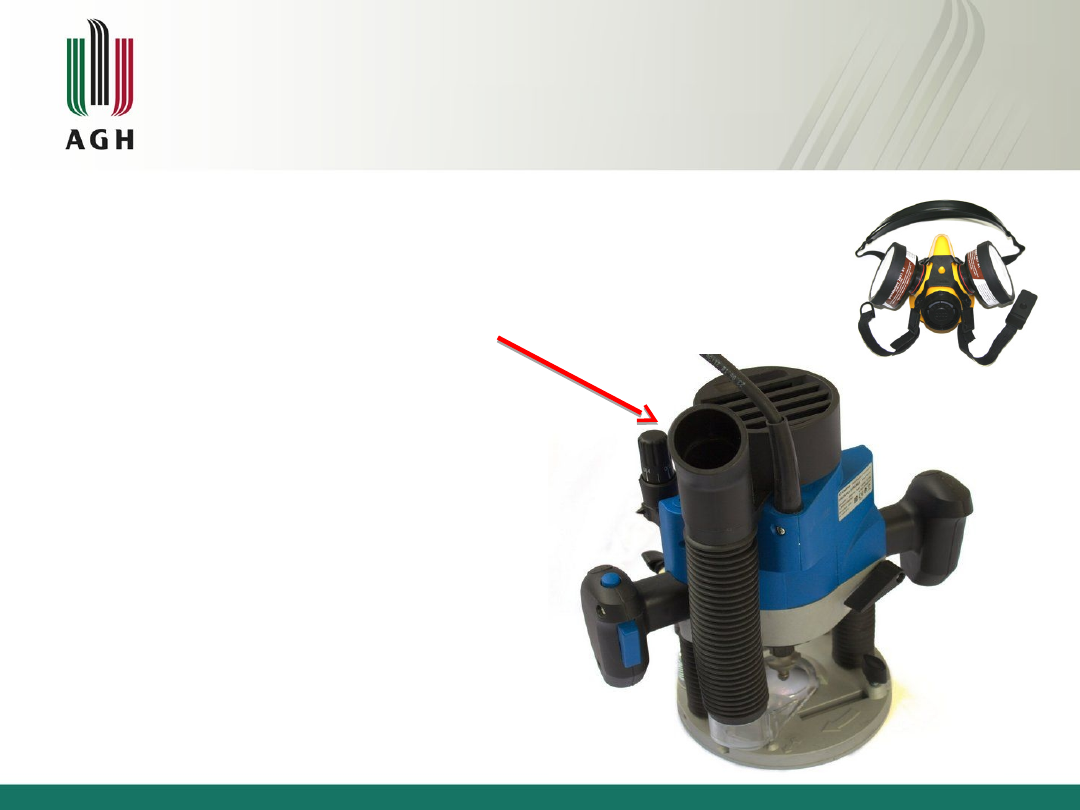

• Aby uniknąć złego wpływu

pyłów urządzenie
wyposażyć w opcjonalny
pochłaniacz oraz zadbać
by pomieszczenie miało
dobrą wentylacje oraz by
pracownik miał w
wyposażeniu maskę
ochronną

Działania profilaktyczne

wskazane

• Urządzenie sprawne zapewnia

ochronę przed uszkodzeniami
mechanicznymi ciała takimi
jak np. rany.

• Aczkolwiek urządzenie

uszkodzone przez niewłaściwe
użytkowanie może
powodować zagrożenia.

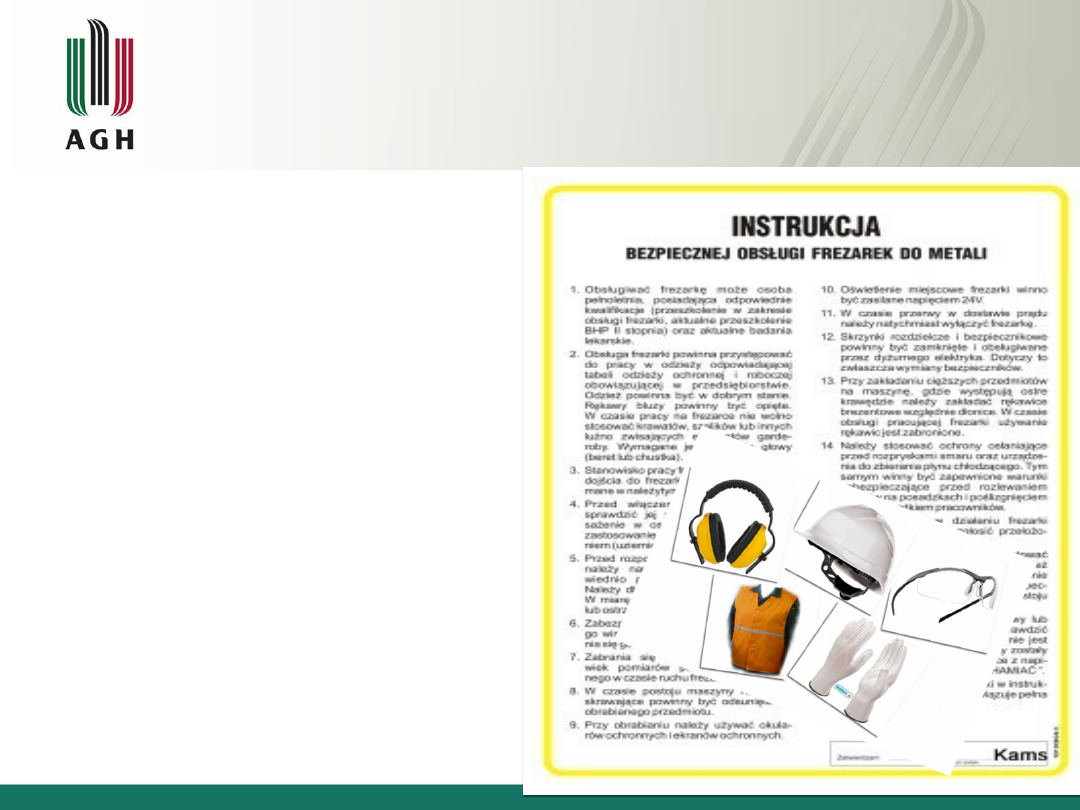

Należy pamiętać o
serwisowaniu urządzenia,
stosowaniu środków ochrony
osobistej i zdrowym rozsądku.

Działania zabezpieczające

ze strony producenta

Zabezpieczenie przed
niepożądanym
włączeniem
powodującym ryzyko dla
zdrowia i życia

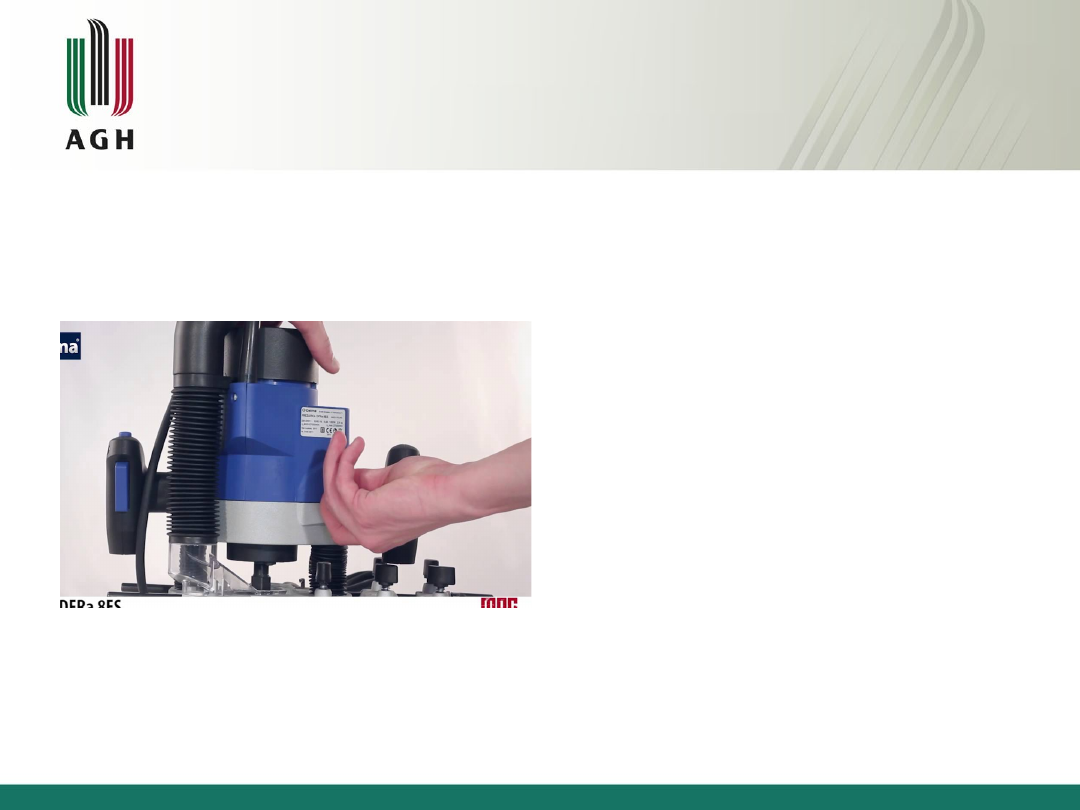

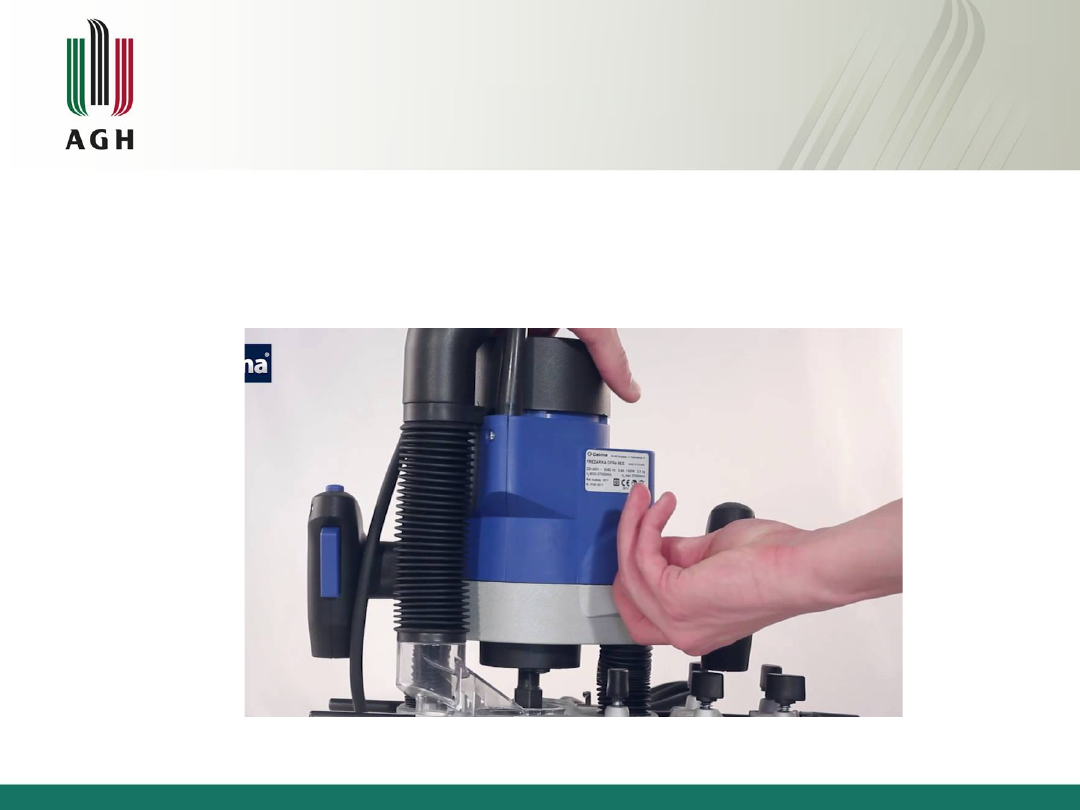

Włączenie urządzenia w stan
gotowości może nastąpić jedynie
przez zamierzone przełączenie
urządzenia sterującego.

Działania zabezpieczające

ze strony producenta

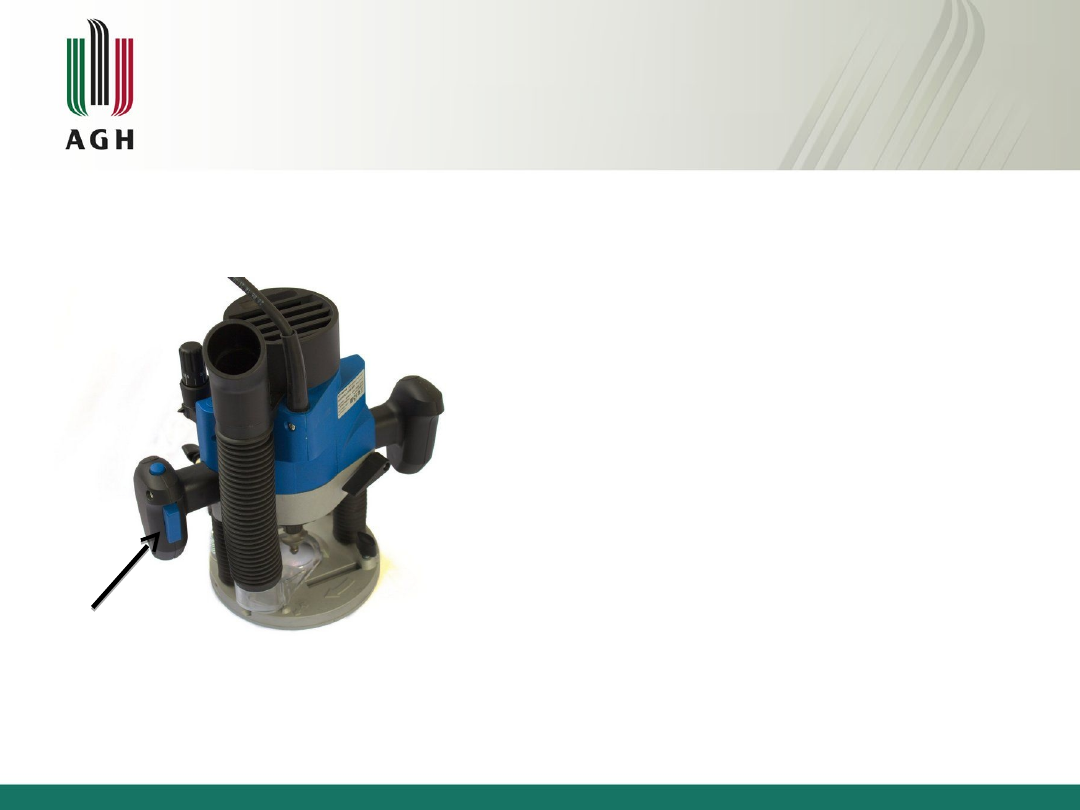

• Włączenie obrotów

wrzeciona może nastąpić
jedynie poprzez
przełączenie urządzenia
w stan gotowości oraz
wciśnięcie przycisku [1].

• W przypadku gdy nastąpi

zwolnienie przycisku
nastąpi automatyczne
zatrzymanie wrzeciona .

1

Wnioski RISC SCORE

Większość czynników ryzyka mieści się
w normach co pozwala sądzić, że
obsługa Frezarki DFRa 8ES jest
bezpiecznym zajęciem.
Aczkolwiek jest to subiektywna ocena
oraz nie obejmuje kreatywności
czynnika ludzkiego w dążeniu do samo
destrukcji.
