UKŁADY ANALOGOWE

WYKŁAD 06



STABILIZACJA LINIOWA

background image

• Jednym z podstawowych typów układów analogowych są układy

zasilające, zadaniem których jest dostarczenie do urządzenia
napięcia zasilającego o ściśle określonych parametrach.
Projektując układy zasilania musimy uwzględnić takie parametry
jak :

– Ilość, wartość i polaryzacja napięć zasilających
– Pobór mocy dla każdego z napięć zasilających
– Przedział zmienności napięć zasilających w zależności od

napięcia źródła zasilania i obciążenia prądowego

• Układy zasilania różnią się między sobą także :

– Sposobem zabezpieczenia wejścia układu zasilania i jego wyjść

na przypadek wystąpienia przepięć na wejściu i zwarć na
wyjściu

– Sposobem sygnalizacji zaniku napięcia wejściowego

• Żądanie zasilania określonej jakości jest jednoznaczne z

zastosowaniem układu stabilizacji napięcia w funkcji pobieranej
mocy z wyjścia układu zasilania.

• Rozwiązania układu stabilizacji napięć można w ogólności podzielić

na :

– Układy stabilizacji liniowej
– Układy stabilizacji impulsowej

background image

• STABILIZATOREM NAPIĘCIA nazywamy układ, którego zadaniem jest

utrzymanie stałej wartości napięcia na wyjściu przy określonych
zmianach napięcia na wejściu i obciążenia oraz w założonym przedziale
zmian warunków eksploatacyjnych ( temperatury, ciśnienia czy
wilgotności ) .

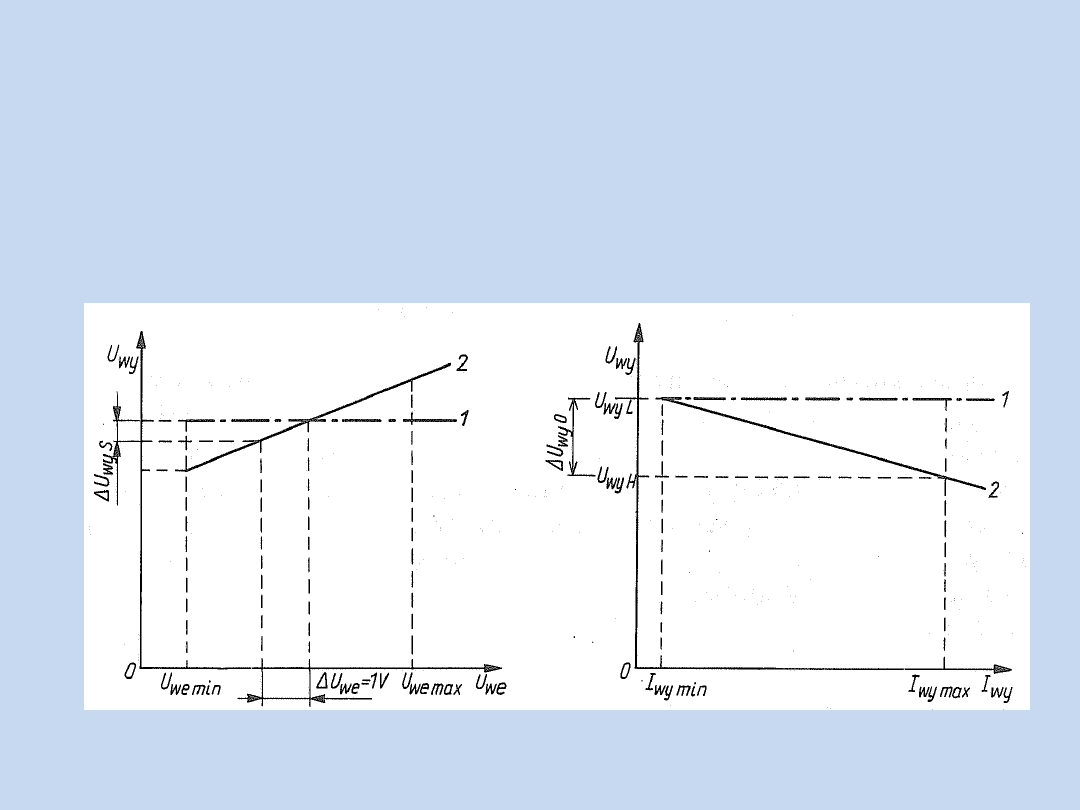

• Charakterystyka zasilacza idealnego 1 i rzeczywistego 2 przy zmianach

napięcia źródła zasilania i prądu obciążenia różnią się między sobą.

background image

• Jakość układów stabilizacji określa się

za pośrednictwem współczynników
stabilizacji, określających zmiany
napięcia wyjściowego pod wpływem
zmian napięcia wejściowego, prądu
obciążenia i temperatury.
