Overview

opory_toczenia
opory_powietrza
opory_wzniesienia
wykres_1
moc_oporów_ruchu
charakterystyka_silnika
moc_na_kolach
dobor_przel_calk_bieg_najwyzszy
przelozenie_bieg_1-szy
dobor_ilosci_przelozen
przelozenia_rzeczywiste

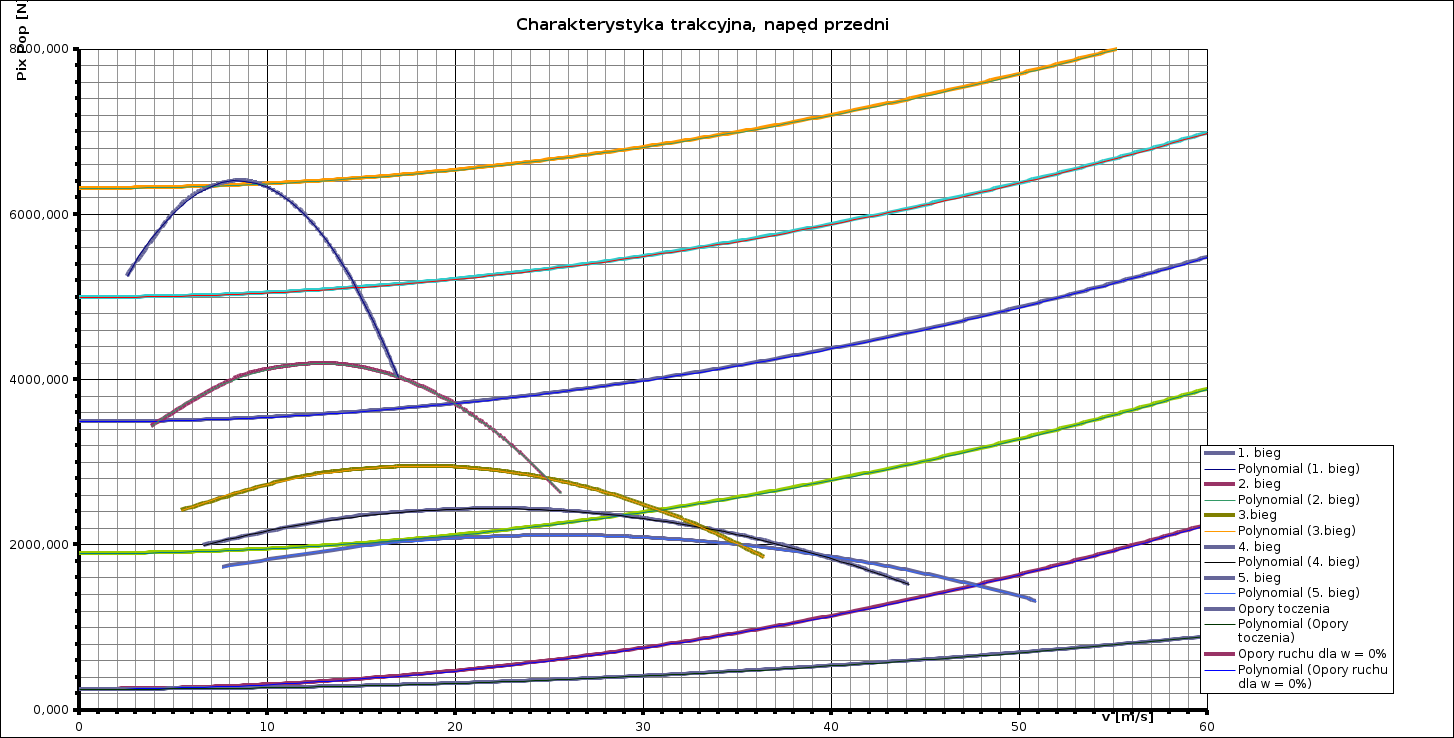

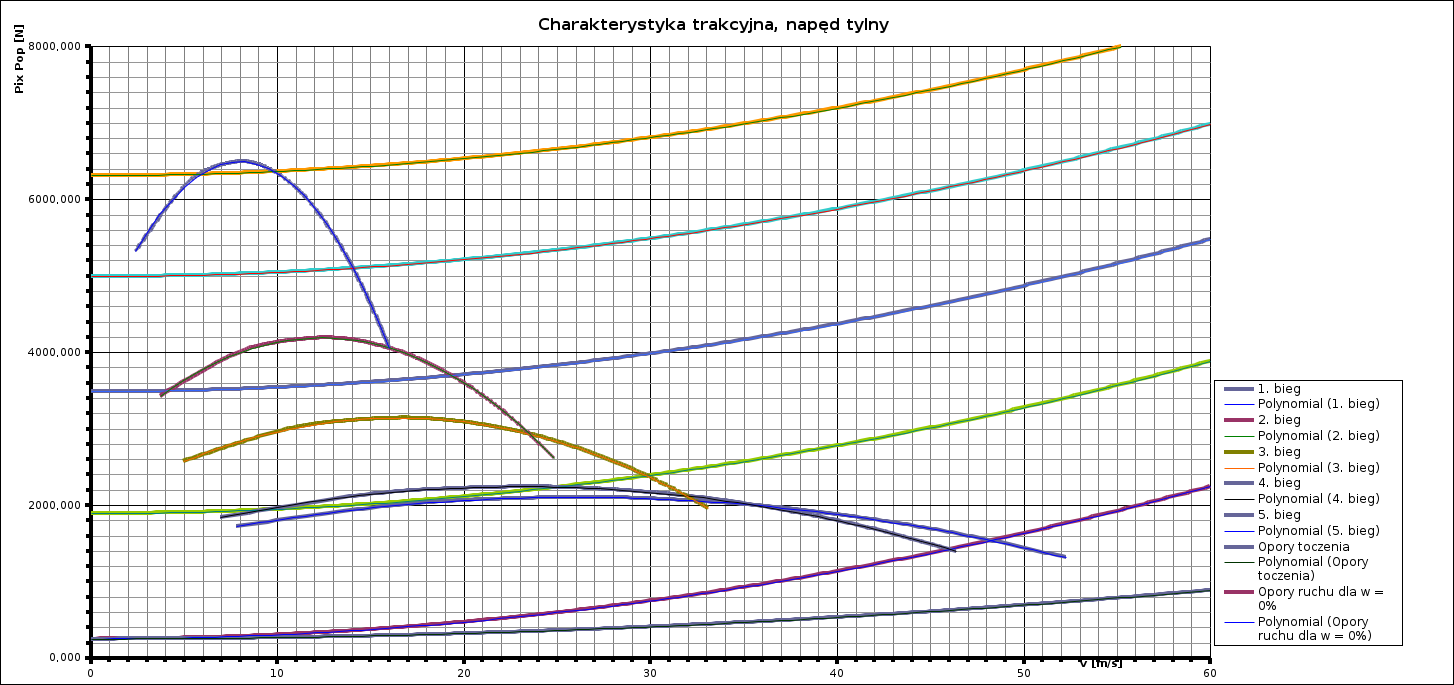

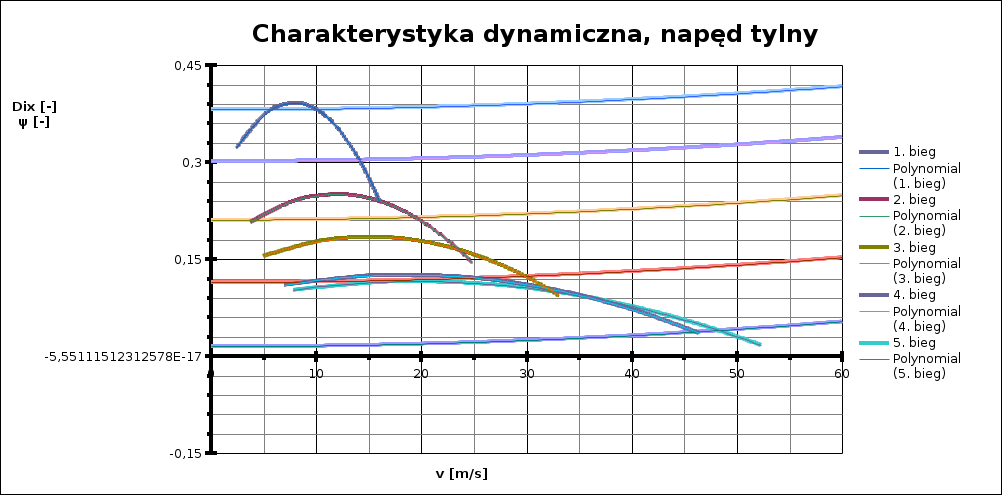

chtka_trakcyjna

---

Sheet 1: opory_toczenia

Pf=f*G
f=f0*(1+12,96*Av2)
f0 [-]=	0,0153
A [-]=	5,4E-05
G [N]=	16500
				v	f	Pf
				[m/s]	[-]	[N]
				0	0,0153	252,450
				5	0,0156	256,867
				10	0,0164	270,117
				15	0,0177	292,202
				20	0,0196	323,120
				25	0,0220	362,872
				30	0,0249	411,457
				35	0,0284	468,876
				40	0,0324	535,129
				45	0,0370	610,216
				50	0,0421	694,137
				55	0,0477	786,891
				60	0,0538	888,479

---

Sheet 2: opory_powietrza

Pp=1/2*ρ*Cx*F*v2 ~ 0,62*Cx*F*v2
Cx [-] =	0,32
F [m2] = szerokość x wysokość =				1,89728
szerokość [m] =		1,54
wysokośc [m] =		1,54
						v	Pp
						[m/s]	[N]
						0	0
						5	9,411
						10	37,642
						15	84,695
						20	150,568
						25	235,263
						30	338,778
						35	461,115
						40	602,273
						45	762,251
						50	941,051
						55	1138,672
						60	1355,113

---

Sheet 3: opory_wzniesienia

Pw = G*sinα
α = arc tg w/100
wmax [%] =		41,5
G [N] =	16500
						w	α	Pw
						[%]	[rad]	[N]
						0	0	0
						10	0,0997	1641,81136384648
						20	0,1974	3235,91622978004
						30	0,2915	4741,2401118447
						39,5	0,3762	6061,74170388277

---

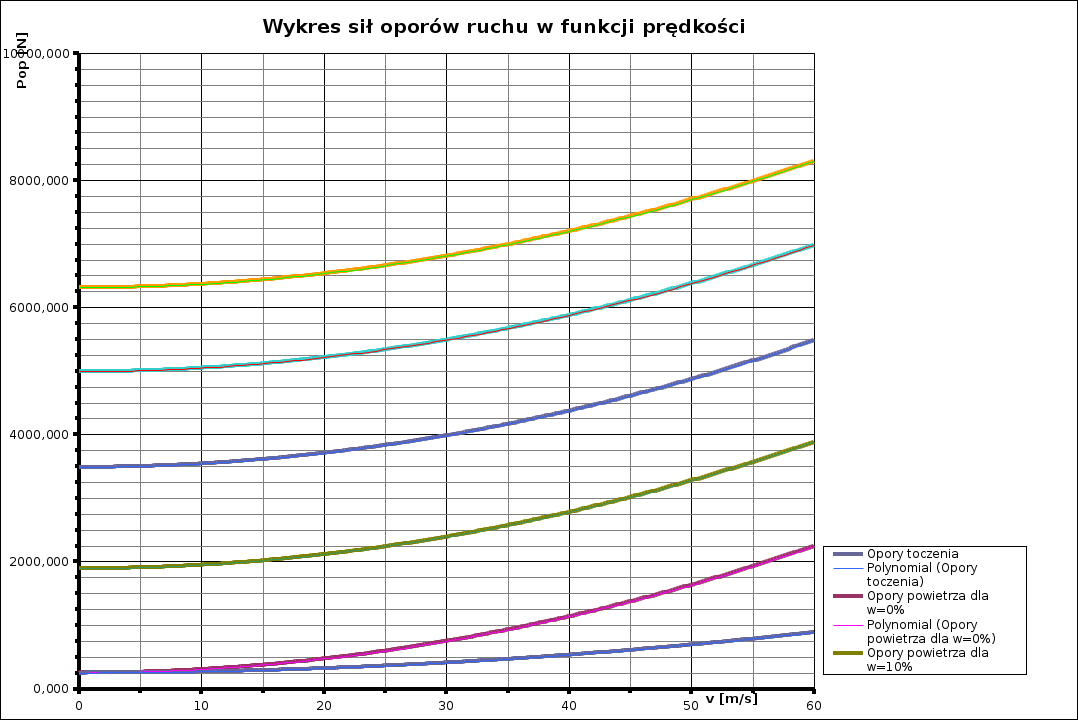

Sheet 4: wykres_1

v	Pf	Pp	Pp [N]							w	α	Pw
[m/s]	[N]	[N]	w=0%	w=10%	w=20%	w=30%	w=39,5%			[%]	[rad]	[N]
0	252,450	0	252,450	1894,261	3488,366	4993,690	6314,192			0	0	0
5	256,867	9,411	266,277	1908,088	3502,193	5007,517	6328,019			10	0,0997	1641,811
10	270,117	37,642	307,759	1949,570	3543,675	5048,999	6369,501			20	0,1974	3235,916
15	292,202	84,695	376,896	2018,707	3612,812	5118,136	6438,638			30	0,2915	4741,24
20	323,120	150,568	473,688	2115,499	3709,604	5214,928	6535,430			39,5	0,3762	6061,742
25	362,872	235,263	598,134	2239,945	3834,050	5339,374	6659,876
30	411,457	338,778	750,235	2392,046	3986,151	5491,475	6811,977
35	468,876	461,115	929,991	2571,802	4165,907	5671,231	6991,733
40	535,129	602,273	1137,402	2779,213	4373,318	5878,642	7199,144
45	610,216	762,251	1372,467	3014,278	4608,383	6113,707	7434,209
50	694,137	941,051	1635,187	3276,998	4871,103	6376,427	7696,929
55	786,891	1138,672	1925,562	3567,373	5161,478	6666,802	7987,304
60	888,479	1355,113	2243,592	3885,403	5479,508	6984,832	8305,334

---

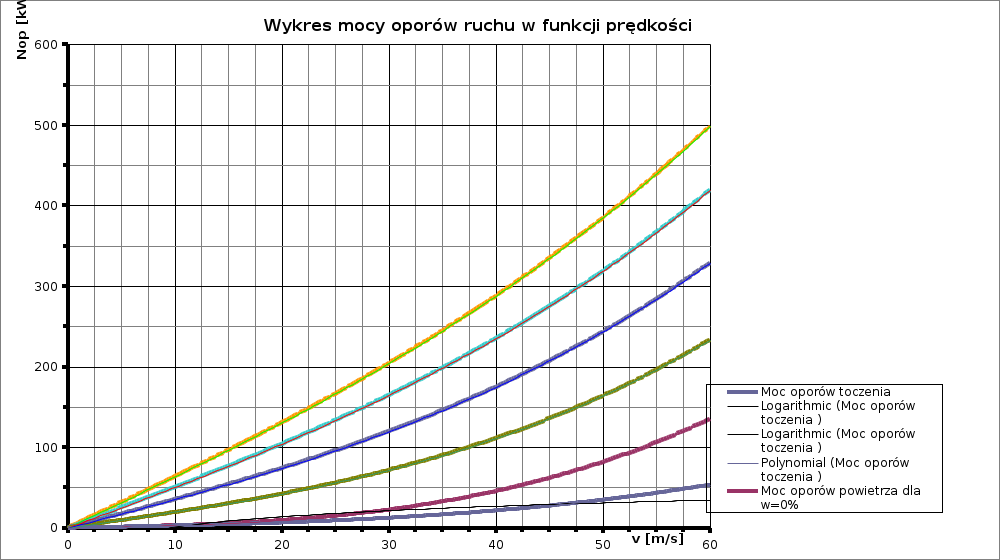

Sheet 5: moc_oporów_ruchu

Nop=Pop*v/1000 [kW]
v [m/s]
Pop [N]
			v	Pf	Pp	Pp + Pw [N]
			[m/s]	[N]	[N]	w=0%	w=10%	w=20%	w=30%	w=39,5%
			0	252,450	0	252,450	1894,261	3488,366	4993,69	6314,192
			5	256,867	9,411	266,277	1908,088374	3502,193374	5007,517374	6328,019374
			10	270,117	37,642	307,759	1949,570496	3543,675496	5048,999496	6369,501496
			15	292,202	84,695	376,896	2018,707366	3612,812366	5118,136366	6438,638366
			20	323,120	150,568	473,688	2115,498984	3709,603984	5214,927984	6535,429984
			25	362,872	235,263	598,134	2239,945	3834,05035	5339,37435	6659,87635
			30	411,457	338,778	750,235	2392,046464	3986,151464	5491,475464	6811,977464
			35	468,876	461,115	929,991	2571,802326	4165,907326	5671,231326	6991,733326
			40	535,129	602,273	1137,402	2779,212936	4373,317936	5878,641936	7199,143936
			45	610,216	762,251	1372,467	3014,278294	4608,383294	6113,707294	7434,209294
			50	694,137	941,051	1635,187	3276,9984	4871,1034	6376,4274	7696,9294
			55	786,891	1138,672	1925,562	3567,373254	5161,478254	6666,802254	7987,304254
			60	888,479	1355,113	2243,592	3885,402856	5479,507856	6984,831856	8305,333856
			v	Nf	Np	Np + Nw [kW]
			[m/s]	[kW]	[kW]	w=0%	w=10%	w=20%	w=30%	w=39,5%
			0	0	0	0	0	0	0	0
			5	1,284	0,0471	1,3314	9,5404	17,5110	25,0376	31,6401
			10	2,701	0,3764	3,0776	19,4957	35,4368	50,4900	63,6950
			15	4,383	1,2704	5,6534	30,2806	54,1922	76,7720	96,5796
			20	6,462	3,0114	9,4738	42,3100	74,1921	104,2986	130,7086
			25	9,072	5,8816	14,9534	55,9986	95,8513	133,4844	166,4969
			30	12,344	10,1633	22,5071	71,7614	119,5845	164,7443	204,3593
			35	16,411	16,1390	32,5497	90,0131	145,8068	198,4931	244,7107
			40	21,405	24,0909	45,4961	111,1685	174,9327	235,1457	287,9658
			45	27,460	34,3013	61,7610	135,6425	207,3772	275,1168	334,5394
			50	34,707	47,0525	81,7594	163,8499	243,5552	318,8214	384,8465
			55	43,279	62,6269	105,9059	196,2055	283,8813	366,6741	439,3017
			60	53,309	81,3068	134,6155	233,1242	328,7705	419,0899	498,3200

---

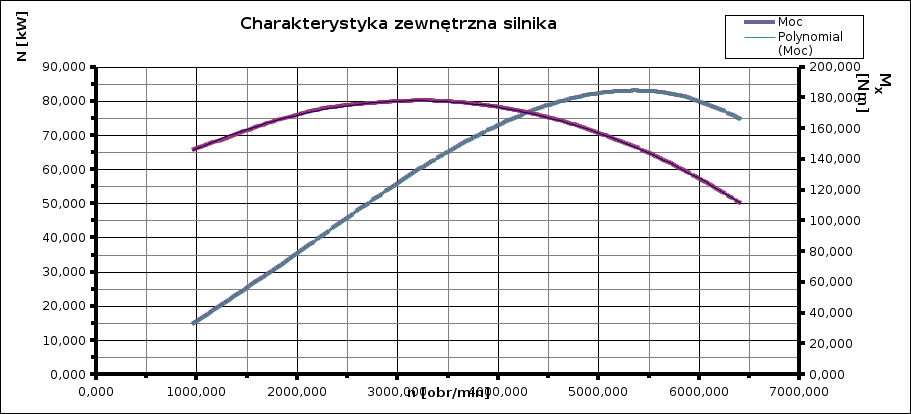

Sheet 6: charakterystyka_silnika

Moc maksymalna NN =			83	[kW]
Obroty przy mocy max nN=			560	[rad/s] =	5347,606	[obr/min]
Obroty przy momencie max nM=			335	[rad/s] =	3199,014	[obr/min]
Moment przy mocy maksymalnej MN [Nm] =					148,214
Współczynnik zakresu prędkości obrotowej eN [-] =					0,598
Wskaźnik elastyczności silnika eM [-] =					1,201
Maksymalny moment obrotowy MM [Nm] =					177,989
		X	nX	nX	MX	NX
			[rad/s]	[obr/min]	[Nm]	[kW]
		1	100,50	959,704	145,647	14,638
		2	201,00	1919,409	167,429	33,653
		3	268,00	2559,211	175,349	46,994
		4	335,00	3199,014	177,989	59,626
		5	391,25	3736,162	176,129	68,910
		6	447,50	4273,310	170,546	76,319
		7	503,75	4810,458	161,241	81,225
		8	560,00	5347,606	148,214	83,000
		9	616,00	5882,367	131,548	81,034
		10	672,00	6417,127	111,194	74,722

---

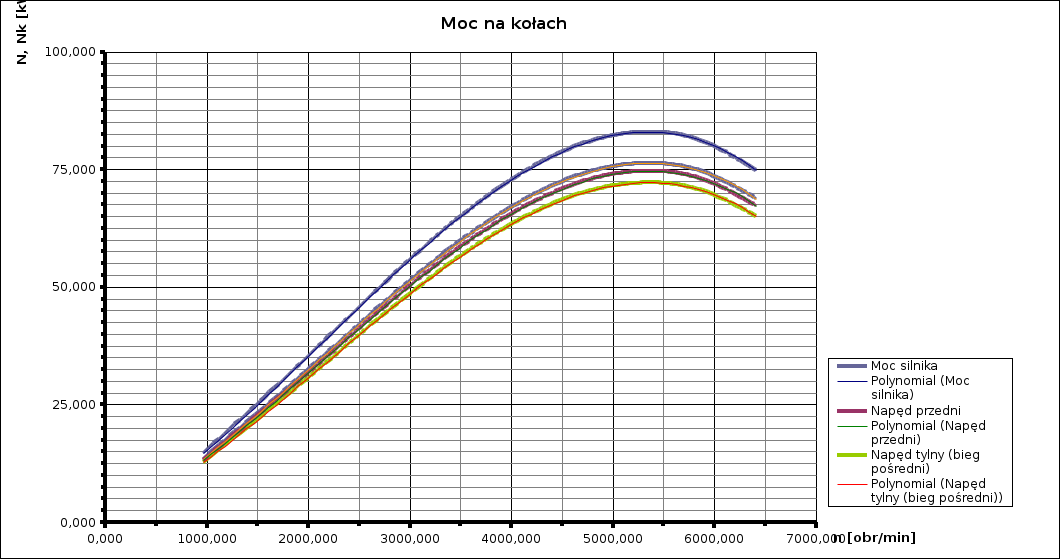

Sheet 7: moc_na_kolach

Napęd przedni, skrzynia dwuwałkowa: η=0,90
Napęd tylny, skrzynia trzywałkowa:
* biegi pośrednie (współpracują dwie pary kół zębatych): η=0,87
* bieg bezpośredni (koła zębate nie przenoszą napędu): η=0,92
			X	nX	nX	NX	Moc na kołach Nk [kW]
				[rad/s]	[obr/min]	[kW]	η=0,90	η=0,87	η=0,92
			1	100,50	959,704	14,638	13,174	12,735	13,467
			2	201,00	1919,409	33,653	30,288	29,278	30,961
			3	268,00	2559,211	46,994	42,295	40,885	43,234
			4	335,00	3199,014	59,626	53,663	51,875	54,856
			5	391,25	3736,162	68,910	62,019	59,952	63,397
			6	447,50	4273,310	76,319	68,687	66,398	70,213
			7	503,75	4810,458	81,225	73,103	70,666	74,727
			8	560,00	5347,606	83,000	74,700	72,210	76,360
			9	616,00	5882,367	81,034	72,931	70,500	74,551
			10	672,00	6417,127	74,722	67,250	65,008	68,744

---

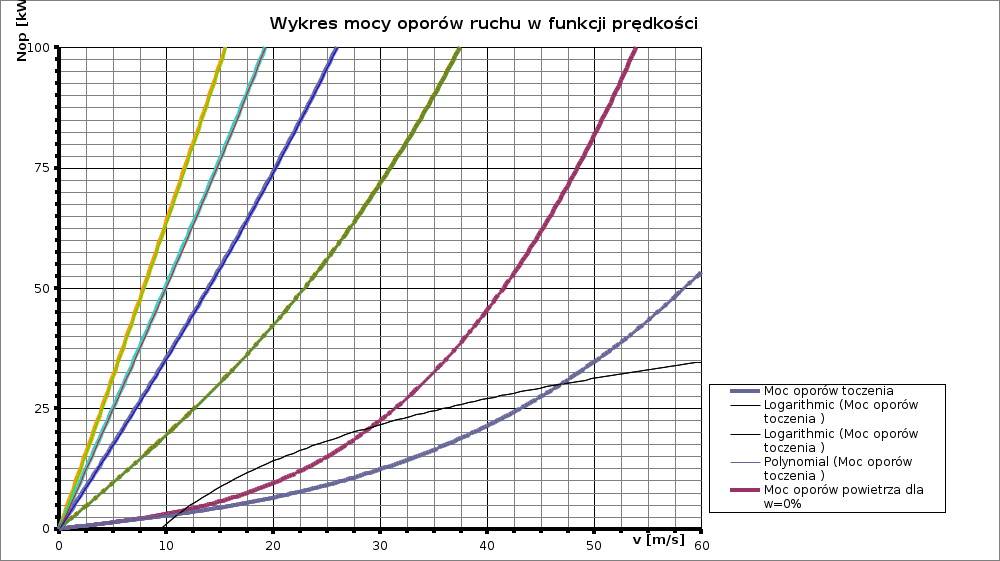

Sheet 8: dobor_przel_calk_bieg_najwyzszy

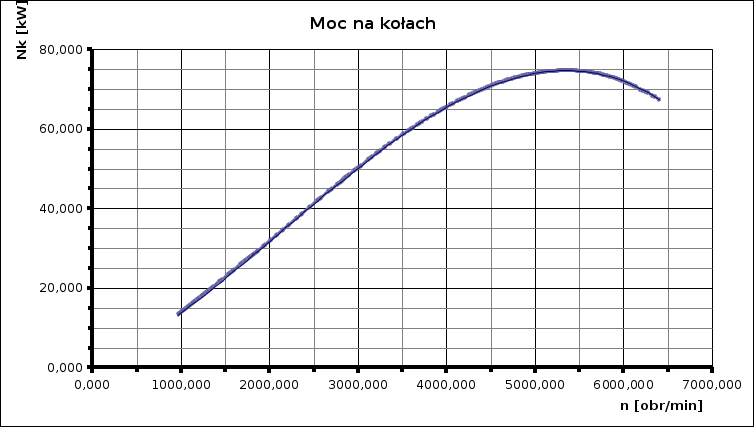

Napęd przedni:
	X	nX		Nk
		[rad/s]	[obr/min]	[kW]
	1	100,500	959,704	13,174
	2	201,000	1919,409	30,288
	3	268,000	2559,211	42,295
	4	335,000	3199,014	53,663
	5	391,250	3736,162	62,019
	6	447,500	4273,310	68,687
	7	503,750	4810,458	73,103
	8	560,000	5347,606	74,700
	9	616,000	5882,367	72,931
	10	672,000	6417,127	67,250

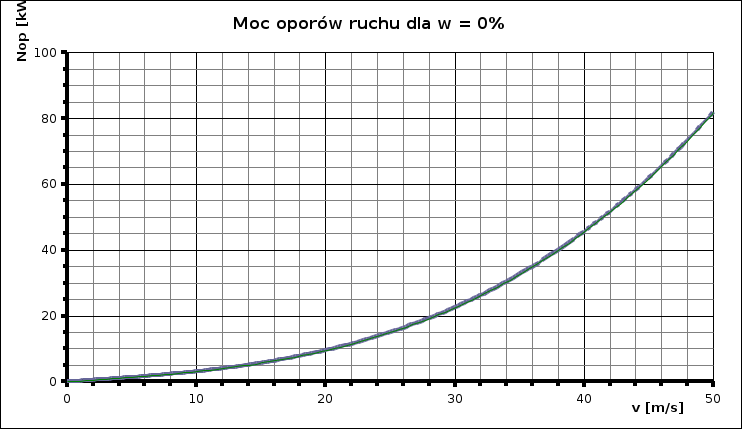

	v	Nop [kW]
	[m/s]	w=0%
	0	0
	5	1,33138687
	10	3,07759496
	15	5,65344549
	20	9,47375968
	25	14,95335875
	30	22,50706392
	35	32,54969641
	40	45,49607744
	45	61,76102823
	50	81,75937
	55	105,90592397
	60	134,61551136
				Obroty przy mocy maksymalnej nN=				560	[rad/s] =	5347,606	[obr/min]
			Obroty przy prędkości maksymalnej nV= 1,1*nN=					616	[rad/s]=	5882,36669590838	[obr/min]
				Moc na kołach przy prędkości max NkV=				72,93	[kW]
		Prędkośc maksymalna trwała:			vmaxt=	47,6	[m/s]	odczytane z wykresu
			icz = (rd*nv)/vmaxt
Promień jezdny koła:				rd [m] =	0,3
Przełożenie całkowite biegu nawyższego:				icz=	3,88235294117647	[-]
				icz = ig*iz
					ig - przelożenie przekładni głównej
					iz - przełożenie najwyższego biegu
				Przyjmuję:	iz =	0,95
				ig=icz/iz=	4,08668730650155	[-]
Napęd tylny:
	X	nX		Nk
		[rad/s]	[obr/min]	[kW]
	1	100,500	959,704	13,467
	2	201,000	1919,409	30,961
	3	268,000	2559,211	43,234
	4	335,000	3199,014	54,856
	5	391,250	3736,162	63,397
	6	447,500	4273,310	70,213
	7	503,750	4810,458	74,727
	8	560,000	5347,606	76,36
	9	616,000	5882,367	74,551
	10	672,000	6417,127	68,744
	v	Nop [kW]
	[m/s]	w=0%
	0	0
	5	1,33138687
	10	3,07759496
	15	5,65344549
	20	9,47375968
	25	14,95335875
	30	22,50706392
	35	32,54969641
	40	45,49607744
	45	61,76102823
	50	81,75937
	55	105,90592397
	60	134,61551136
						Obroty przy mocy maksymalnej nN=				560	[rad/s] =	5347,606	[obr/min]
					Obroty przy prędkości maksymalnej nV= 1,1*nN=					616	[rad/s]=	5882,36669590838	[obr/min]
						Moc na kołach przy prędkości max NkV=				74,55	[kW]
					Prędkośc maksymalna trwała:			vmaxt=	47,9	[m/s]	odczytane z wykresu
				icz = (rd*nv)/vmaxt
	Promień jezdny koła:				rd [m] =	0,3
	Przełożenie całkowite biegu nawyższego:				icz=	3,8580375782881	[-]					3,8580375782881
					icz = ig*iz
						ig - przelożenie przekładni głównej
						iz - przełożenie najwyższego biegu
						Dla biegu bezpośredniego iz = 1, stąd:
							icz = ig

---

Sheet 9: przelozenie_bieg_1-szy

Napęd przedni:

Napęd tylny:

Metoda B:

Metoda B:

Siła napędowa na kołach:

Siła oporów wzniesienia:

Siła napędowa na kołach:

Siła oporów wzniesienia:

Pnk = (MM * η * ic1)/rd

Pop = G * (f + tgα) / (1+tg2α)1/2

Pnk = (MM * η * ic1)/rd

Pop = G * (f + tgα) / (1+tg2α)1/2

MM =

177,989

[Nm]

tgα = w[%] / 100 =

0,395

[-]

MM =

177,989

[Nm]

tgα = w[%] / 100 =

0,395

[-]

η =

0,9

[-]

w =

39,5

[%]

η =

0,87

[-]

w =

39,5

[%]

rd =

0,3

[m]

G =

16500

[N]

rd =

0,3

[m]

G =

16500

[N]

ic1 = i1 * ig

f =

0,0153

ic1 = i1 * ig

f =

0,0153

ig =

4,08668730650155

[-]

ig =

3,8580375782881

[-]

Pnk >= Pop

, stąd:

Pnk >= Pop

, stąd:

i1 = [(rd * G) / (η * ig * MM)] * [(f + tgα) / (1+tg2α)1/2]

i1 = [(rd * G) / (η * ig * MM)] * [(f + tgα) / (1+tg2α)1/2]

i1 =

2,88546639962513

i1 =

3,16187162856023

Metoda C:

Metoda C:

Siła napędowa na kołach:

Sila oporów na kołach (bez oporów powietrza):

Siła napędowa na kołach:

Sila oporów na kołach (bez oporów powietrza):

Pnk = (MM * η * i1 * ig) / rd

Popk = (φ + f) * zp

Pnk = (MM * η * i1 * ig) / rd

Popk = (φ + f) * zp

MM =

177,989

[Nm]

φ =

0,9

[-]

MM =

177,989

[Nm]

φ =

0,9

[-]

η =

0,9

[-]

f =

0,0153

[-]

η =

0,87

[-]

f =

0,0153

[-]

ig =

4,08668730650155

[-]

zp = 0,525 * G =

8662,5

[N]

ig =

3,8580375782881

[-]

zp = 0,475 * G =

7837,5

[N]

rd =

0,3

[m]

rd =

0,3

[m]

Pnk =< Popk

, stąd:

Pnk =< Popk

, stąd:

i1 = [(φ + f) * zp * rd] / [MM * η * ig]

i1 = [(φ + f) * zp * rd] / [MM * η * ig]

i1 =

3,63346418177528

i1 =

3,60232922769872

Przyjmuję:

i1 =

2,9

Przyjmuję:

i1 =

3,2

---

Sheet 10: dobor_ilosci_przelozen

Rozpiętość przełożenia skrzyni biegów:

Ib = imax / imin = i1 / iz

Metoda pojedynczego postępu geometrycznego:

Rozpiętość pomiędzy kolejnymi biegami:

q = n2 / n1 = const

Ib = i1 / iz = qz-1

Stąd:

z = ([lg(i1 / iz)] / lgq) + 1

Minimalna liczba biegów:

zmin = ([lg(i1 / iz) / lgqmax) + 1

, gdzie:

qmax = nN / nM

Maksymalna liczba biegów:

zmax = ([lg(i1 / iz) / lgqmin) + 1

, gdzie:

qmin = nv / n0

Napęd przedni:

Napęd tylny:

i1 =

2,9

[-]

i1 =

3,2

[-]

iz =

0,95

[-]

iz =

1,0

[-]

nN =

560

[rad/s]

nN =

560

[rad/s]

nM =

335

[rad/s]

nM =

335

[rad/s]

nv =

616

[rad/s]

nv =

616

[rad/s]

n0 =

480

[rad/s]

odczytane z wykresu

n0 =

480

[rad/s]

odczytane z wykresu

Minimalna liczba biegów:

Maksymalna liczba biegów:

Minimalna liczba biegów:

Maksymalna liczba biegów:

zmin =

3,17203279883059

zmax =

5,47366385663928

zmin =

3,26379263680644

zmax =

5,66265854901439

Przyjęto:

z = 5

Przyjęto:

z = 5

q rzeczywiste:

q rzeczywiste:

qrz =

1,32180867604713

qrz =

1,33748060995284

Przełożenia biegów pośrednich:

Przełożenia biegów pośrednich:

i5 = iz =

0,95

i5 = iz =

1,00

i4 = i5 * qrz =

1,2557182

i4 = i5 * qrz =

1,3374806

i3 = i4 * qrz =

1,6598193

i3 = i4 * qrz =

1,7888544

i2 = i3 * qrz =

2,1939635

i2 = i3 * qrz =

2,3925580

i1 = i2 * qrz =

2,9000000

i1 = i2 * qrz =

3,2000000

Metoda podwójnego postępu geometrycznego:

Ib = i1 / iz = q1z-1 * q2(z-1)(z-2)/2

,gdzie:

q2 = 1,05 ÷ 1,15

Przyjęto:

q2 =

1,1

Napęd przedni:

Napęd tylny:

q1 rzeczywiste:

q1 rzeczywiste:

q1 rzecz =

1,14572283886471

q1 rzecz =

1,15930702311947

Przełożenia biegów pośrednich po modyfikacji:

Przełożenia biegów pośrednich po modyfikacji:

i5 = iz =

0,95

i5 = iz =

1,00

i4 = i5 * q1rz =

1,08843670

i4 = i5 * q1rz =

1,15930702

i3 = i4 * q1rz * q2 =

1,37175146

i3 = i4 * q1rz * q2 =

1,47839205

i2 = i3 * q1rz * q22 =

1,90169284

i2 = i3 * q1rz * q22 =

2,07383145

i1 = i2 * q1rz * q23 =

2,90000000

i1 = i2 * q1rz * q23 =

3,20000000

---

Sheet 11: przelozenia_rzeczywiste

Napęd przedni:
ig =	4,08668730650155
i1 =	2,9			i1 = z2/z1			i2 = z4/z3			i3 = z6/z5			i4 = z8/z7			i5 = z10/z9
i2 =	1,90169284289868			z1 =	11		z3 =	13		z5 =	17		z7 =	17		z9 =	32
i3 =	1,37175146055354			z1*i1 =	31,9		z3*i2 =	24,7220069576828		z5*i3 =	23,3197748294102		z7*i4 =	18,5034238476651		z9*i5 =	30,4
i4 =	1,08843669692147			z2 =	32		z4 =	25		z6 =	23		z8 =	19		z10 =	31
i5 =	0,95			i1rzecz =	2,90909090909091		i2rzecz =	1,92307692307692		i3rzecz =	1,35294117647059		i4rzecz =	1,11764705882353		i5rzecz =	0,96875
Napę tylny:
				i1 = (z4/z3) · ist , gdzie ist – przełożenie stałe;
				ist = 0,83 · √i1 =					1,48474913705986
				Wartość rzeczywista przełożenia stałego:										ig =	3,8580375782881
				ist = z2/z1										i1 =	3,2
				z1 =	19									i2 =	2,07383144839044
				z1 · ist =	28,2102336041373									i3 =	1,47839205123953
				z2 =	28									i4 =	1,15930702311947
				ist rzecz =	1,47368421052632									i5 =	1
				Wtedy przełożenie rzeczywiste biegu 1-go:						biegu drugiego:					biegu trzeciego:					biegu czwartego:
				i1 = (z4/z3) · ist rzecz						i2 = (z6/z5) · ist rzecz					i3 = (z8/z7) · ist rzecz					i4 = (z10/z9) · ist rzecz
				z3 =	14					z5 =	14				z7 =	14				z9 =	17
				(i1 / ist recz) · z3 =		30,4				(i2 / ist recz) · z5 =		19,7013987597092			(i3 / ist recz) · z7 =		14,0447244867755			(i4 / ist recz) · z9 =		13,3734345881281
				z4 =	31					z6 =	20				z8 =	15				z10 =	13
				i1rzecz =	3,26315789473684					i2rzecz =	2,10526315789474				i3rzecz =	1,57894736842105				i4rzecz =	1,12693498452012

---

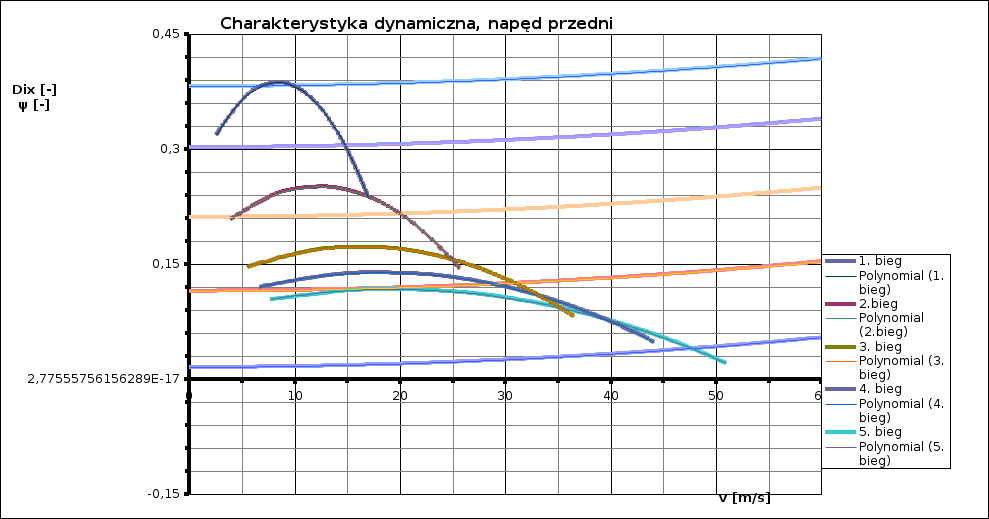

Sheet 12: chtka_trakcyjna

Pix = (ici*η*Mx) / rd
vix = (rd*nx) / ici
																											Pp=1/2*ρ*Cx*F*v2 ~ 0,62*Cx*F*v2
							X	nX		MX	NX					η=	0,9	[-]
Napęd przedni:								[rad/s]	[obr/min]	[Nm]	[kW]					rd =	0,3	[m]									Cx [-] =	0,32
							1	100,5	959,704306718817	145,646855513039	14,6375089790604																F [m2] = szerokość x wysokość =				1,89728
							2	201	1919,40861343764	167,428621031746	33,6531528273809																szerokość [m] =		1,54
ig =	4,08668730650155						3	268	2559,21148458351	175,349263038549	46,9936024943311																wysokośc [m] =		1,54
i1 =	2,90909090909091						4	335	3199,01435572939	177,989477040816	59,6264748086735
i2 =	1,92307692307692						5	391,25	3736,1622885944	176,13	68,9102864168128																G [N]=	16500
i3 =	1,35294117647059						6	447,5	4273,31022145941	170,545679209184	76,3191914461097
i4 =	1,11764705882353						7	503,75	4810,45815432442	161,240931919643	81,2251194545201																										w	α	Pw
i5 =	0,96875						8	560	5347,60608718943	148,214285714286	83																										[%]	[rad]	[N]
							9	616	5882,36669590837	131,548412698413	81,0338222222222																										0	0	0
							10	672	6417,12730462732	111,193650793651	74,7221333333333																										10	0,0997	1641,811
																																					20	0,1974	3235,916
																																					30	0,2915	4741,24
																																					39,5	0,3762	6061,742
ic1 =	11,8885448916409								ic2 =	7,85901405096452								ic3 =	5,52904753232562
						Pix - prawdziwe
X	Vix	Pix	Ppix	Dix	Nkix	5194,58754027927	5254,58754027927		X	Vix	Pix	Ppix	Dix	Nkix				X	Vix	Pix	Ppix	Dix	Nkix				v	Pf	Pp	Pp [N]								v	f	ψ [-]
	[m/s]	[N]	[N]	[-]	[kW]	5971,44803184432	6031,44803184432			[m/s]	[N]	[N]	[-]	[kW]					[m/s]	[N]	[N]	[-]	[kW]				[m/s]	[N]	[N]	w=0%	w=10%	w=20%	w=30%	w=39,5%				[m/s]	[-]	w=0%	w=10%	w=20%	w=30%	w=39,5%
1	2,5360546875	5254,58754027927	2,4209751148571	0,31831312516148	13,32592	6253,94275604979	6313,94275604979		1	3,83635909090909	3433,92205186731	5,54002339803914	0,207780728998137	13,17376				1	5,45301877470356	2415,86516119606	11,193014913377	0,145737705835314	13,17376				0	252,450	0	252,450	1894,261	3488,366	4993,690	6314,192				0	0,015300	0,015300	0,114728	0,211119	0,302003	0,381619
2	5,072109375	6031,44803184432	9,68390045942838	0,364955401902115	30,59216	6348,10766411828	6408,10766411828		2	7,67271818181818	3947,47165566632	22,1600935921566	0,237897670428737	30,28784				2	10,9060375494071	2777,16241186877	44,7720596535081	0,165599415285774	30,28784				5	256,876	9,411	266,287	1908,098	3502,203	5007,527	6328,029				5	0,015568	0,015568	0,114994	0,211382	0,302259	0,381868
3	6,7628125	6313,94275604979	17,2158230389838	0,381619814121867	42,70001	6281,73572060403	6341,73572060403		3	10,2302909090909	4134,21696613868	39,3957219416116	0,248170984496792	42,29424				3	14,5413833992095	2908,54323029521	79,5947727173477	0,171451421671386	42,29424				10	270,117	37,642	307,759	1949,570	3543,675	5048,999	6369,501				10	0,016371	0,016371	0,115793	0,212169	0,303028	0,382615
4	8,453515625	6408,10766411828	26,8997234984122	0,386739875189083	54,17104	6082,61989006129	6142,61989006129		4	12,7878636363636	4196,46540296281	61,5558155337682	0,250600581056305	53,66383				4	18,1767292490119	2952,33683643736	124,366832370856	0,171392121458576	53,66383				15	292,202	84,695	376,897	2018,708	3612,813	5118,137	6438,639				15	0,017709	0,017709	0,117125	0,213481	0,304310	0,383860
5	9,87294921875	6341,73572060403	36,6916213440625	0,382123884803634	62,61163	5750,76017249005	5810,76017249005		5	14,9350795454545	4152,5897191493	83,9630442752804	0,24658343484085	62,01926				5	21,2287919960474	2921,46900241327	169,638201722828	0,166777624284269	62,01926				20	323,120	150,568	473,688	2115,499	3709,604	5214,928	6535,430				20	0,019583	0,019583	0,118990	0,215319	0,306105	0,385602
6	11,2923828125	6142,61989006129	48,0003364119306	0,369370882039355	69,36482	5286,15656789032	5346,15656789032		6	17,0822954545455	4020,96266770879	109,841272305495	0,237037660327472	68,68727				6	24,280854743083	2828,865500341	221,922347738616	0,157996554703175	68,68727				25	362,872	235,263	598,135	2239,946	3834,051	5339,375	6659,877				25	0,021992	0,021992	0,121387	0,217681	0,308413	0,387843
7	12,71181640625	5810,76017249005	60,8258687020164	0,348480866896245	73,86532	4691,75762936754	4751,75762936754		7	19,2295113636364	3801,58424864126	139,190499624412	0,221963257516173	73,10261				7	27,3329174901186	2674,52633022056	281,219270418221	0,145048912715293	73,10261				30	411,457	338,778	750,235	2392,046	3986,151	5491,475	6811,977				30	0,024937	0,024937	0,124317	0,220569	0,311233	0,390582
8	14,13125	5346,15656789032	75,16821821432	0,319453839374303	75,54788	3965,79212737727	4025,79212737727		8	21,3767272727273	3494,45446194672	172,010726232031	0,201360226406951	74,70000				8	30,3849802371541	2458,45149205193	347,528969761643	0,127934698320623	74,70000				35	468,876	461,115	929,991	2571,802	4165,907	5671,231	6991,733				35	0,028417	0,028417	0,127779	0,223981	0,314566	0,393818
9	15,544375	4751,75762936754	90,9535440393272	0,282472974868376	73,86310				9	23,5144	3101,52247133671	208,132978740758	0,175356938945209	72,93044				9	33,4234782608696	2182,01227983453	420,510053411588	0,1067577106923	72,93044				40	535,129	602,273	1137,402	2779,213	4373,318	5878,642	7199,144				40	0,032432	0,032432	0,131775	0,227918	0,318412	0,397553
10	16,9575	4025,79212737727	108,242234228621	0,237427266251433	68,26737				10	25,6520727272727	2621,61739189603	247,695445774125	0,143874057340721	67,24992				10	36,461976284585	1844,38494159274	500,441716456766	0,081451104553695	67,24992				45	610,216	762,251	1372,467	3014,278	4608,383	6113,707	7434,209				45	0,036983	0,036983	0,136303	0,232381	0,322771	0,401785
																											50	694,137	941,051	1635,188	3276,999	4871,104	6376,428	7696,930				50	0,042069	0,042069	0,141364	0,237368	0,327643	0,406516
																											55	786,819	1138,672	1925,491	3567,302	5161,407	6666,731	7987,233				55	0,047690	0,047690	0,146957	0,242880	0,333027	0,411744
																											60	888,479	1355,113	2243,592	3885,403	5479,508	6984,832	8305,334				60	0,053847	0,053847	0,153084	0,248918	0,338924	0,417470
ic4 =	4,56747404844291								ic5 =	3,95897832817337
									X	Vix	Pix	Ppix	Dix	Nkix
X	Vix	Pix	Ppix	Dix	Nkix					[m/s]	[N]	[N]	[-]	[kW]
	[m/s]	[N]	[N]	[-]	[kW]				1	7,61560117302053	1729,83823362816	21,8313946563617	0,103515565998291	13,17376
1	6,60102272727273	1995,71469837935	16,4019526015968	0,119958348228955	13,17376				2	15,2312023460411	1988,53884654191	87,3255786254468	0,115225046540392	30,28784
2	13,2020454545455	2294,17764458725	65,6078104063872	0,135064838435204	30,28784				3	20,3082697947214	2082,61179669236	155,245473111905	0,116810080216997	42,29424
3	17,6027272727273	2402,70962502648	116,636107389133	0,138549910159839	42,29424				4	25,3853372434018	2113,96944674251	242,571051737352	0,113418084545767	53,66383
4	22,0034090909091	2438,88695183956	182,24391779552	0,136766244487518	53,66383				5	29,6478005865103	2091,86707102146	330,870508014823	0,106727064424645	62,01926
5	25,6980113636364	2413,38743677618	248,58340363262	0,131200244432943	62,01926				6	33,9102639296188	2025,5599438583	432,848021202746	0,096527995312458	68,68727
6	29,3926136363636	2336,88889158605	325,19922978872	0,121920585563474	68,68727				7	38,1727272727273	1915,04806525303	548,50359130112	0,082820877209207	73,10261
7	33,0872159090909	2209,39131626915	412,09139626382	0,108927267879111	73,10261				8	42,4351906158358	1760,33143520566	677,837218309946	0,065605710114892	74,70000
8	36,7818181818182	2030,89471082551	509,25990305792	0,092220291379854	74,70000				9	46,6787096774194	1562,39194493587	820,183034155034	0,044982358229142	72,93044
9	40,46	1802,53188334157	616,204482700083	0,071898630341909	72,93044				10	50,9222287390029	1320,63976116762	976,085594366322	0,020882070715231	67,24992
10	44,1381818181818	1523,62234305487	733,334260403405	0,047896247433422	67,24992
Napę tylny:
ig =	3,8580375782881							ηbezp =	0,92
i1 =	3,26315789473684							ηposr =	0,87
i2 =	2,10526315789474							rd =	0,3	[m]
i3 =	1,57894736842105
i4 =	1,12693498452012
i5 =	1
ic1 =	12,5893857817822								ic2 =	8,12218437534337								ic3 =	6,09163828150753
X	Vix	Pix	Ppix	Dix	Nkix				X	Vix	Pix	Ppix	Dix	Nkix				X	Vix	Pix	Ppix	Dix	Nkix
	[m/s]	[N]	[N]	[-]	[kW]					[m/s]	[N]	[N]	[-]	[kW]					[m/s]	[N]	[N]	[-]	[kW]
1	2,3948745810641	5317,4529106757	2,15893041845226	0,3221390291065	12,73463				1	3,71205560064935	3430,6147810811	5,18683033033155	0,207601693984895	12,73463				1	4,94940746753247	2572,96108581082	9,2210316983672	0,155378185097724	12,73463
2	4,78974916212819	6112,68815313336	8,63572167380903	0,369942571603609	29,27824				2	7,4241112012987	3943,66977621507	20,7473213213262	0,237752876054166	29,27824				2	9,89881493506494	2957,7523321613	36,8841267934688	0,177022315476838	29,27824
3	6,38633221617093	6401,86460493614	15,3523940867716	0,387061346112083	40,88443				3	9,89881493506494	4130,23522899106	36,8841267934688	0,248081884981672	40,88443				3	13,1984199134199	3097,67642174329	65,5717809661668	0,183763917622856	40,88443
4	7,98291527021366	6498,25675553707	23,9881157605806	0,392379917562211	51,87503				4	12,3735186688312	4192,42371324972	57,631448114795	0,250593470614238	51,87503				4	16,4980248917749	3144,31778493729	102,455907759636	0,184355265283494	51,87503
5	9,32333014767491	6430,31494466366	32,7201452571331	0,38773301814585	59,95195				5	14,4511617288961	4148,59028687978	78,6101489802622	0,246665462903001	59,95195				5	19,2682156385281	3111,44271515983	139,751375964911	0,180102505405753	59,95195
6	10,6637450251362	6226,48951204342	42,8048127135645	0,374768769656355	66,39770				6	16,528804788961	4017,09000776995	102,838562544339	0,237227360316704	66,39770				6	22,0384063852814	3012,81750582746	182,824111189936	0,171514751190153	66,39770
7	12,0041599025974	5886,78045767635	54,242118129875	0,353487172093726	70,66585				7	18,606447849026	3797,92287592023	130,316688807025	0,222279162855346	70,66585				7	24,8085971320346	2848,44215694017	231,674113434711	0,158592002636695	70,66585
8	13,3445747800587	5411,18778156247	67,0320615060645	0,323888225457964	72,21000				8	20,6840909090909	3491,08889133062	161,04452776832	0,201820870518927	72,21000				8	27,5787878787879	2618,31666849797	286,301382699236	0,141334259745378	72,21000
9	14,6790322580645	4802,72977768011	81,1087944223381	0,286158847470168	70,49943				9	22,7525	3098,53534043878	194,863878599667	0,17598008859631	70,49943				9	30,3366666666667	2323,90150532908	346,424673066075	0,119847080743213	70,49943
10	16,0134897360704	4059,59332234553	96,5261685687329	0,240185888107685	65,00826				10	24,8209090909091	2619,09246602937	231,904119986381	0,144678081578363	65,00826				10	33,0945454545455	1964,31934952203	412,273991086899	0,094063355056675	65,00826
ic4 =	4,34775751856616								ic5 =	3,8580375782881
X	Vix	Pix	Ppix	Dix	Nkix				X	Vix	Pix	Ppix	Dix	Nkix
	[m/s]	[N]	[N]	[-]	[kW]					[m/s]	[N]	[N]	[-]	[kW]
1	6,93460936385044	1836,38791222576	18,1016056691923	0,110199170094338	12,73463				1	7,8148538961039	1723,19386130165	22,98872168568	0,103042735734301	13,46651
2	13,8692187277009	2111,02323315042	72,4064226767694	0,1235525339681	29,27824				2	15,6297077922078	1980,90079563906	91,95488674272	0,114481570236142	30,96090
3	18,4922916369345	2210,89062257757	128,722529203146	0,126192005659056	40,88443				3	20,8396103896104	2074,61240812539	163,47535420928	0,115826488116128	43,23411
4	23,1153645461681	2244,17975238662	201,128951879915	0,12382126063677	51,87503				4	26,049512987013	2105,8496122875	255,430240952	0,112146628565788	54,85636
5	26,9966757572784	2220,71597709447	274,342869886436	0,117962006497457	59,95195				5	30,4234983766234	2083,83213260513	348,4106325995	0,105177060606402	63,39746
6	30,8779869683888	2150,32465121803	358,898014434415	0,108571311320219	66,39770				6	34,7974837662338	2017,77969355801	455,794183022	0,094665788517334	70,21366
7	34,7592981794991	2033,0057747573	454,794385523852	0,095649175105058	70,66585				7	39,1714691558442	1907,69229514614	577,5808922195	0,080612812298584	74,72711
8	38,6406093906094	1868,75934771227	562,031983154746	0,079195597851972	72,21000				8	43,5454545454545	1753,56993736952	713,770760192	0,063018131950153	76,36000
9	42,5046703296703	1658,62774105841	680,058699617242	0,059307214632798	70,49943				9	47,9	1556,39073996753	863,66261983232	0,041983522432437	74,55112
10	46,3687312687313	1401,98479063925	809,326055742834	0,035918711205844	65,00826				10	52,2545454545455	1315,56713523544	1027,82989467648	0,017438620639937	68,74436
	v	Nf	Np	Np + Nw [kW]
	[m/s]	[kW]	[kW]	w=0%	w=10%	w=20%	w=30%	w=39,5%
	0	0	0	0	0	0	0	0
	5	1,592626594	0,05694948	1,343195	9,55225	17,522775	25,049395	31,651905
	10	3,361512752	0,45559584	3,1717	19,58981	35,53086	50,5841	63,78912
	15	5,482918038	1,53763596	5,97105	30,598215	54,50979	77,08965	96,89718
	20	8,133102016	3,64476672	10,2266	43,06282	74,94492	105,0514	131,46144
	25	11,48832425	7,118685	16,42375	57,469025	97,32165	134,95475	167,9673
	30	15,724844304	12,30108768	25,0479	74,30223	122,12538	167,2851	206,90016
	35	21,018921742	19,53367164	36,58445	94,047835	149,84151	202,52785	248,74542
	40	27,546816128	29,15813376	51,5188	117,19124	180,95544	241,1684	293,98848
	45	35,484787026	41,51617092	70,33635	144,217845	215,95257	283,69215	343,11474
	50	45,009094	56,94948	93,52255	175,6131	255,31835	330,58455	396,60965
	55	56,295996614	75,79975788	121,55869	211,858295	299,53407	382,32689	454,9545
	60	69,521754432	98,40870144	154,94226	253,45092	349,09722	439,41666	518,64678
