										2) Ustalenie wymiarów freza										6) Obliczanie elementów geometrycznych freza
																														7) Ustalenie sposobu zataczania ostrzy freza
										3) Ustalenie kierunku zataczania freza

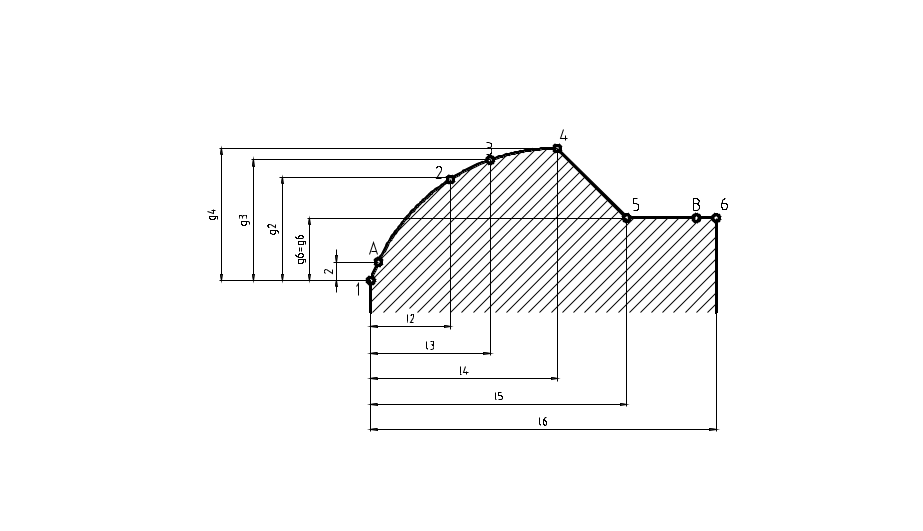

1) Ustalenie punktów charakterystycznych zarysu frezowanej powierzchni
										4) Obliczenie kąta zatoczenia ostrzy freza
Współrzędne punktów charakterystycznych odniesione do najniższego punktu 1
			lp.	l	g									Obliczenia promienia zaokrąglenia dna rowka wiórowego
			1	0	0
			2	8	10,09
			3	12	12,07					5) Kąt natarcia
			4	18,84	13,28
			5	25,84	6,28
			6	34,84	6,28
																		Przyjęto r=3,5mm

---

Sheet 2: Arkusz2

Obliczanie zarysu ostrzy freza w płaszczyźnie natarcia

Wielkość znana

Obliczenia

Wielkość obliczona

Obliczenie zarysu kształtowej powierzchni przyłożenia ostrzy freza

Obliczanie zarysu noża do zataczania ostrzy freza
