| OBLICZANIE POŁĄCZEŃ SPAWANYCH - SPOIN CZOŁOWYCH |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 1. Dane wejściowe |
|
|
|
|
|
|
|
|
|
|
|

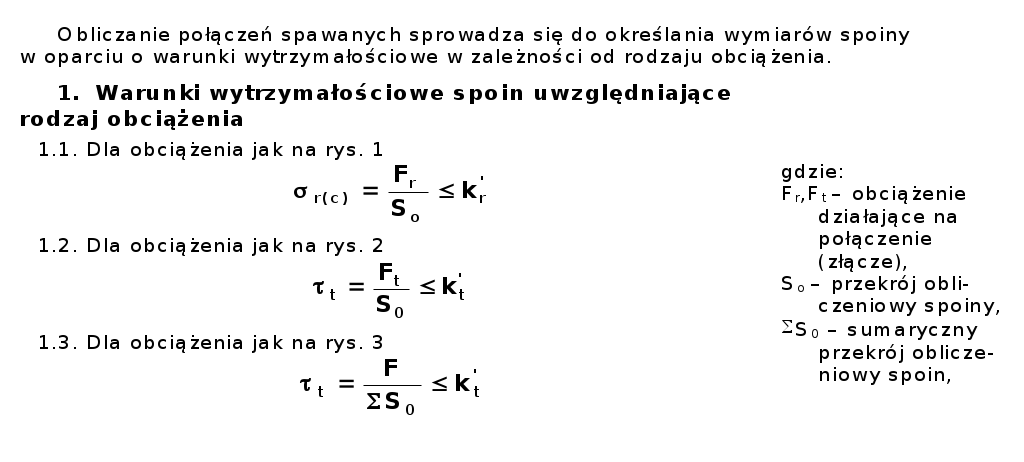

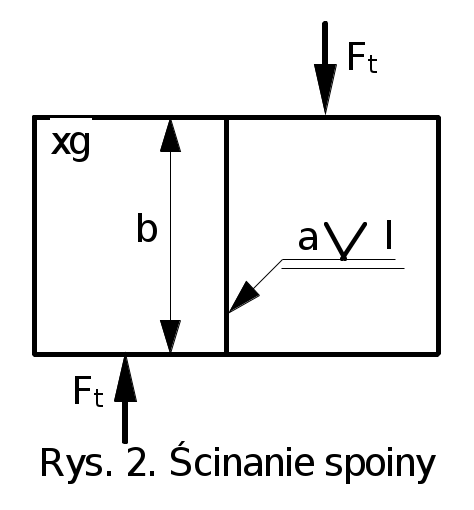

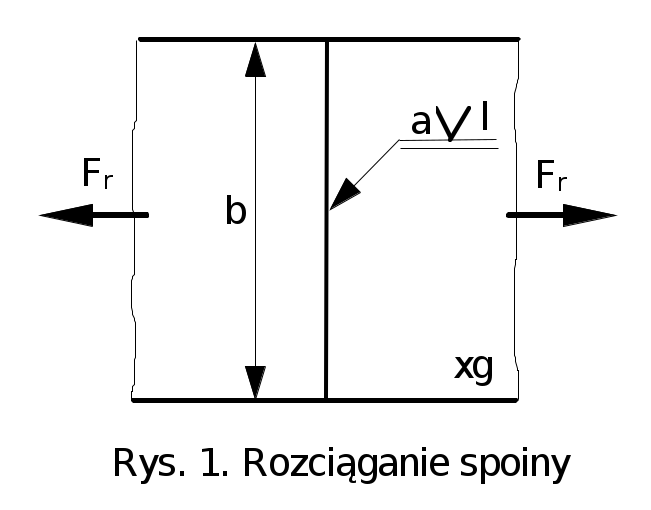

| Rodzaj połączenia według rysunku |
|
|
|
Wstawić numer rysunku z karty Rysunek, który odpowiada rodzajowi połączenia
1 |
|

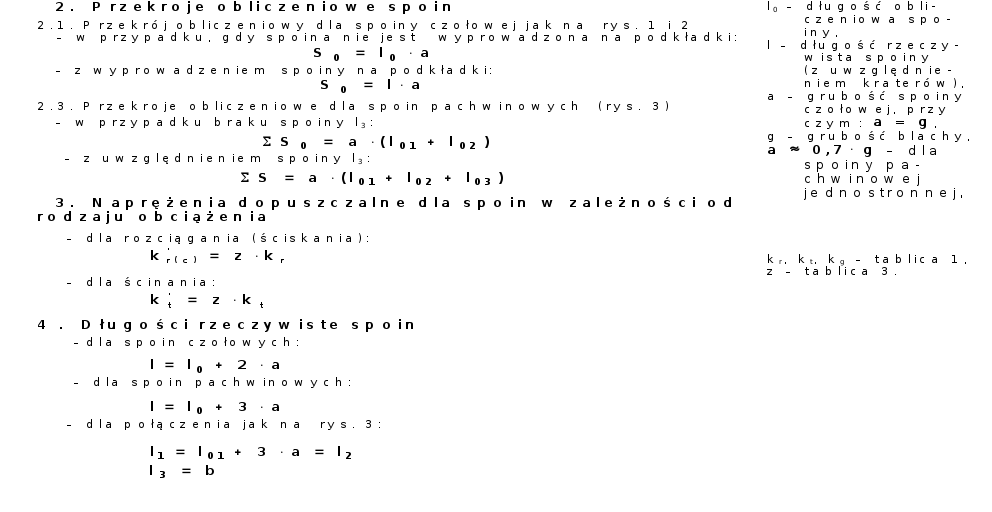

2. Obliczenia |
|
|
|
|
|
| Grubość blach łączonych g [mm] |
|
|
|
10 |
|
Grubość spoiny a [mm] |
|
|
|
10 |
|
| Obciążenie działające F na złącze [ kN] |
|
|
|
50 |
|
Długość obliczeniowa spoiny lo [mm] |
|
|
|
62,50 |
|
| Rodzaj obciążenia |
|
|
|
Wpisać czy to jest obciążenie stałe, jednostronnie zmienne czy obustronnie zmienne
stałe |
|
Długość rzeczywista spoiny l [mm] |
|
|
|
83 |
|
| Materiał blach tworzących połączenie |
|
|
|
Wstawić symbol literowy lub nazwę materiału oraz znak materiału
StOS |
|
|
|
|
|
|
|
| Naprężenia dopuszczalne k [MPa] |
|
|
|
Wg tablicy 1 lub 2 zbioru zadań uwzględniając rodzaj obciążenia, tzn. kr (kt), krj (ktj) lub krc (kto)
100 |
|
|
|
|
|
|
|
| Współczynnik wytrzymałości spoiny z |
|
|
|
Wg tablicy 3 zbioru zadań
0,8 |
|
3. Szerokość blach wg PN b [mm] |
|
|
|
Na podstawie obliczonej długości rzeczywistej spoiny dobrać szerokość blachy wg PN lub tablicy 44 zbioru zadań
85 |
|
|
|
1 |
Uwaga: |
Dane dobrano prawidłowo |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

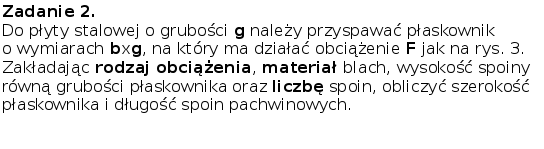

| OBLICZANIE POŁĄCZEŃ SPAWANYCH - SPOIN PACHWINOWYCH |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 1. Dane wejściowe |
|
|
|
|
|
|
|
|
|
|
|
| Rodzaj połączenia według rysunku |
|
|
|
Wstawić numer rysunku z karty Rysunek, który odpowiada rodzajowi połączenia
3 |
|
|
|
|
|
|
|
| Grubość blach łączonych g [mm] |
|
|
|
8 |
|
2. Obliczenia |
|
|
|
|
|
| Liczba spoin pachwinowych i |
|
|
|
2 |
|
Grubość spoiny a [mm] |
|
|
|
5 |
|
| Obciążenie działające na złącze F [ kN] |
|
|
|
50 |
|
Szerokość płaskownika b [mm] |
|
|
|
89,29 |
|
| Rodzaj obciążenia |
|
|
|
Wpisać czy to jest obciążenie stałe, jednostronnie zmienne czy obustronnie zmienne
jednostronnie zmienne |
|
Długość obliczeniowa spoiny lo [mm] |
|
|
|
128,21 |
|
| Materiał blach tworzących połączenie |
|
|
|
Wstawić symbol literowy lub nazwę materiału oraz znak materiału
St 4S |
|
Długość rzeczywista spoiny l [mm] |
|
|
|
Długość ta uwzględnia kratery
144 |
|
| Naprężenia dopuszczalne kr [MPa] |
|
|
|
Wg tablicy 1 lub 2 zbioru zadań uwzględniając rodzaj obciążenia, tzn. kr, krj lub krc
70 |
|
|
|
|
|
|
|
| Naprężenia dopuszczalne kt [MPa] |
|
|
|
Wg tablicy 1 lub 2 zbioru zadań uwzględniając rodzaj obciążenia, tzn. kt, ktj lub kto
60 |
|

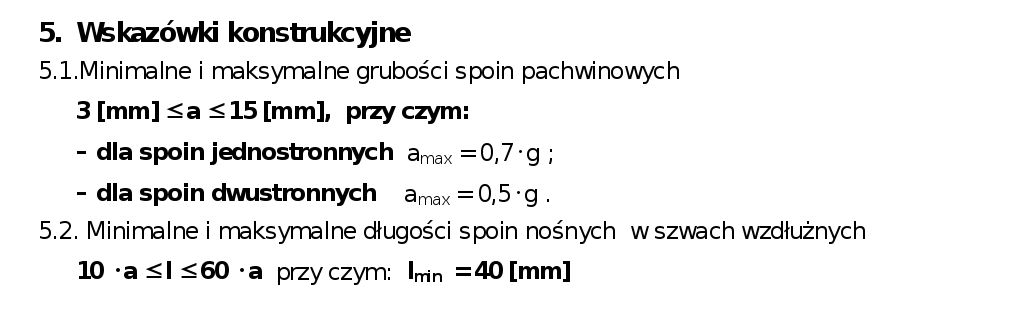

3. Przyjęcie wielkości znormalizowanych |
|
|
|
|
|
| Współczynnik wytrzymałości spoiny z |
|
|
|
Wg tablicy 3 zbioru zadań
0,65 |
|
Szerokość płaskownika bPN [mm] |
|
|
|
Wg tablicy 44 zbioru zadań lub PN
90 |
|
| 1 |
Uwaga: |
Dane dobrano prawidłowo |
|
|
|
Długość spoiny lPN [mm] |
|
|
|

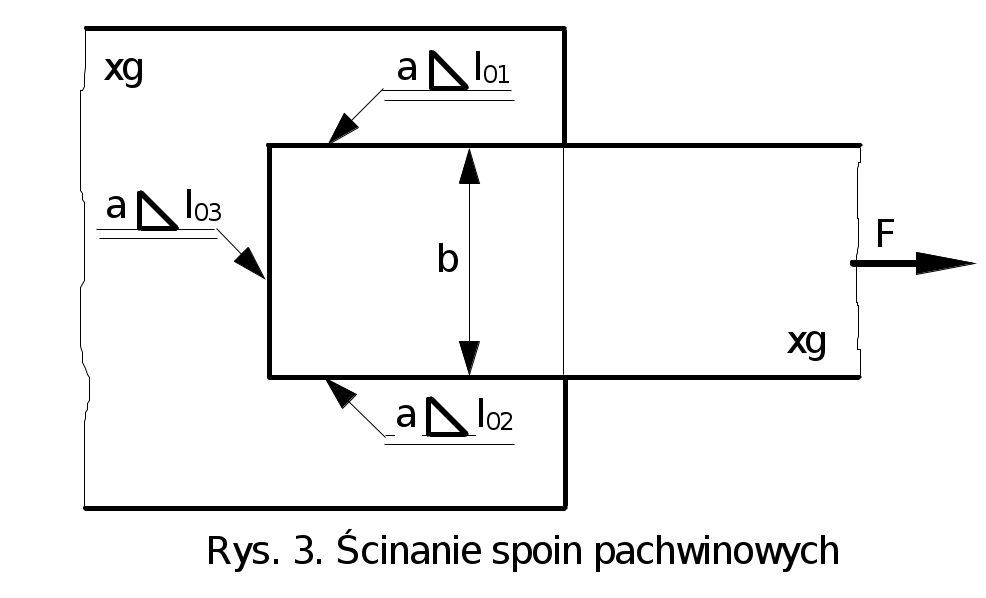

Zaokrąglić do liczby całkowitej wyższej lub wg tablicy 44 zbioru zadań. Jeżeli do obliczeń uwzględniało się spoinę nr 3 na rys.3 , to długość ta jest również szerokością b blachy.
145 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
