WAŁY SKRĘCANE


Overview

Rysunek
Wzory
Zadanie
Obliczenia

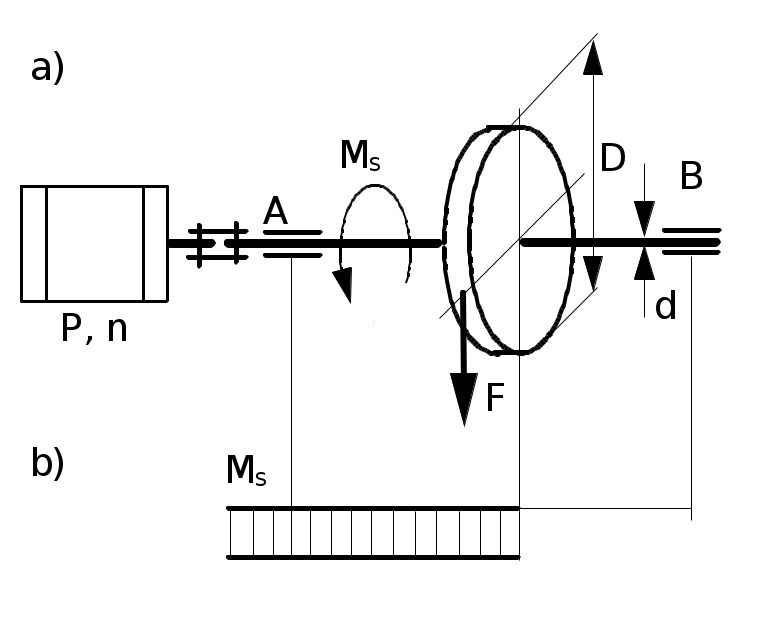

Sheet 1: Rysunek

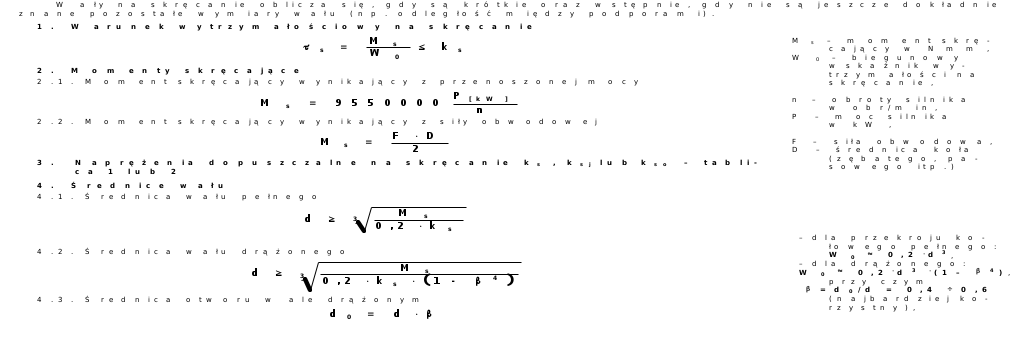

Sheet 2: Wzory

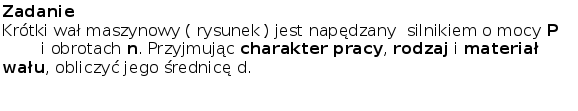

Sheet 3: Zadanie



Sheet 4: Obliczenia

OBLICZANIE WAŁÓW NARAŻONYCH TYLKO NA SKRĘCANIE




















1. Dane założeniowe









Moc silnika napędzającego wał P [kW]



25




Prędkość obrotowa wału n [obr/min]



1000




Rodzaj wału i charakter pracy



skręcany jednostronnie




Rodzaj materiału wału



Wstawić nazwę i znak materiału stal St5




Naprężenia dopuszczalne na skręcanie ks [MPa]



Wpisać taką wartość, która uwzględnia charakter pracy wału, tzn. ks, ksj lub kso 65




Współczynnik b



Wpisać "0", gdy jest to wał pełny 0





1 Uwaga: Dane wprowadzono prawidłowo

















2. Obliczone wartości



3. Zgodne




Moment skręcający Ms [kNmm] lub [Nm]


238,75 z PN




Średnica wału d [mm]


26,38 Wg tablicy 44 zbioru zadań 28




Średnica otworu w wale drążonym do [mm]


0,00 Ta wartość zostanie sama obliczona i jeżeli jest potrzeba skorygowania ją, to dokonać tego wg tablicy 44 zbioru zadań ("w dół") 0




.









1
