Kopia WAŁY ZGINANE I SKRĘCANE


Overview

Rysunek
Wzory
Zadanie
Obliczenia

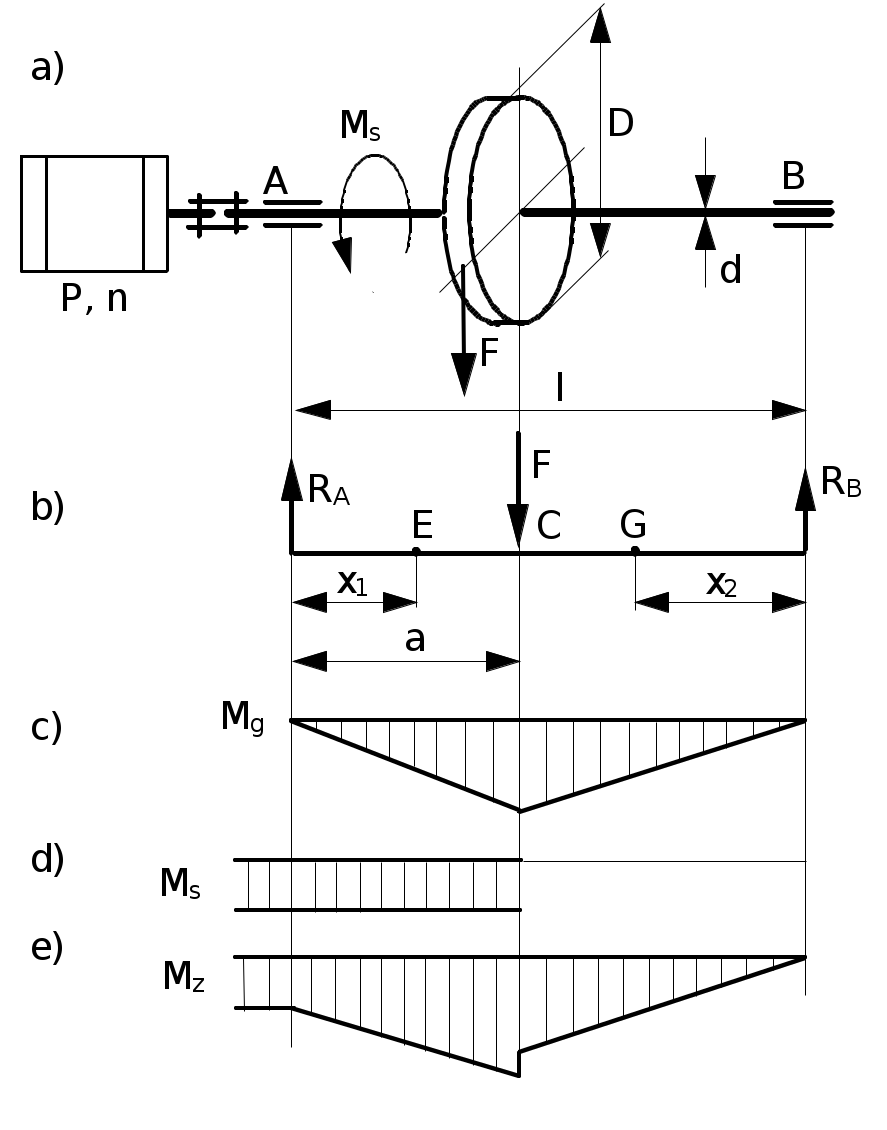

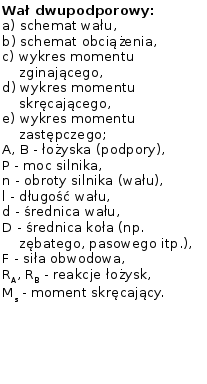

Sheet 1: Rysunek

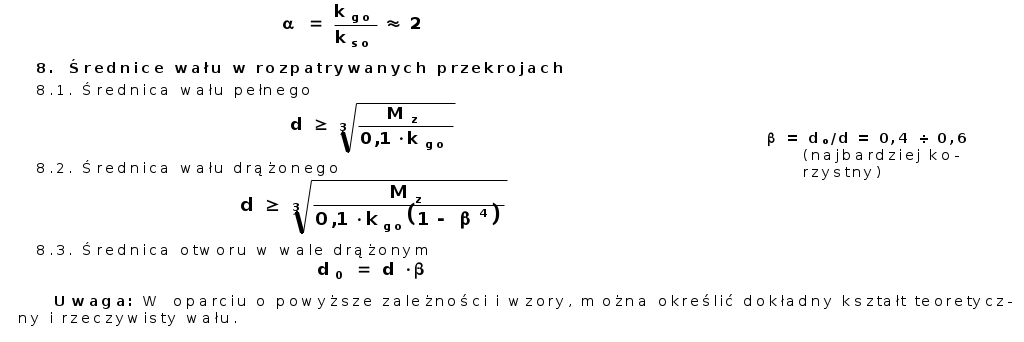

Sheet 2: Wzory

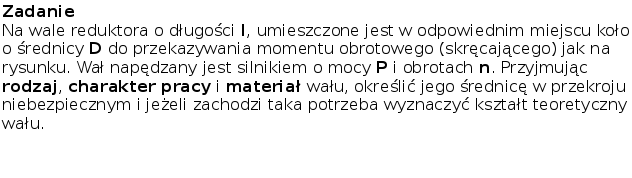

Sheet 3: Zadanie



Sheet 4: Obliczenia

OBLICZANIE WAŁOW NARAŻONYCH NA ZGINANIE I SKRĘCANIE






















Dane założeniowe










Moc silnika napędzającego wał P [kW]



20





Prędkość obrotowa wału n [obr/min]



900





Długość wału l [mm]



500





Średnica koła osadzonego na wale D [mm]



250





Rodzaj wału i charakter pracy



pełny, skręcany obustronnie





Współczynnik b


Współczynnik ten jest stosunkiem średnicy otworu do zewnętrznej średnicy osi i najbardziej korzystny to od 0,4 do 0,6
Wpisać "0" jeżeli jest to oś pełna 0





Rodzaj materiału wału



Wstawić znak materiału stal 45





Naprężenia dopuszczalne na zginanie kgo [MPa]



75





Naprężenia dopuszczalne na skręcanie ks [MPa]



Należy wpisać taką wartość, która odpowiada charakterowi pracy wału, tzn. ksj lub kso 40





1 Uwaga: Dane wprowadzono prawidłowo

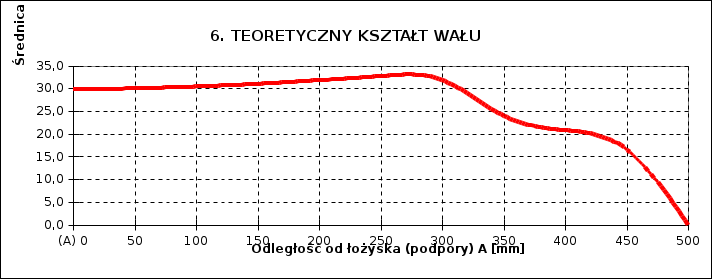

5. Tabela danych do wykresu










kształtu teoretycznego wału





Poszczególne punkty dzielą oś na 10 równych części począwszy od podpory A Nr kol. punk-tu Podzielić długość osi na 10 części i wpisać wartości liczbowe podające odległość od podpory A, przy czym jedna z nich powinna odpowiadać odległości przekroju niebezpiecznego od podpory A Odległość od podpory A [mm] Wpisać wartości średnic obliczonych w punkcie 4 dla właściwych odległości od podpory A, przy czym jedna z tych wartości musi odpowiadać średnicy w przekroju niebezpiecznym Średnica wału w kol. punk-tach d [mm]

Odległość przekroju niebezpiecznego a [mm]



Odległość ta powinna być większa od zera i mniejsza od całkowitej długości wału 300
A (A) 0 29,8


Odległości badanych przekrojów:




1 50 30,0



od podpory A x1 [mm]

Odległość ta powinna mniejsza od odległości przekroju niebezpiecznego a 200
2 100 30,4



od podpory B x2 [mm]

Odległość ta powinna być mniejsza od odległości od podpory B do przekroju niebezpiecznego 150
3 150 31,0

1 Uwaga: Założenia wprowadzono prawidłowo



4 200 31,8








5 250 32,7

3. Obliczenia pomocnicze





6 300 31,8

Moment skręcający Ms [Nmm]


212222

7 350 23,9

Siła obwodowa F [N]


1697,8

8 400 20,8

Reakcja w łożysku (podporze) A - RA [N]


679,1

9 450 16,5

Reakcja w łożysku (podporze) A - RB [N]


1018,7

B 500 0,0








Uwaga: 1


4. Obliczone wartości średnic osi



Zgodne
Odległości w tabeli podzielono dobrze



w rozpatrywanych przekrojach



z PN





Średnica w łożysku A - dA [mm]


W łożysku A wał jest tylko skręcany 29,8 30





Średnica w odległości a - da [mm]


Tą wartość należy wpisać do tabeli obok, jeżeli jest potrzeba wyznaczenia kształtu teoretycznego osi 33,6 Np. wg tablicy 44 zbioru zadań 34





Otwór w osi drążonej do [mm]


0,0 Ta wartość zostanie obliczona i zmienić ją należy wtedy, gdy nie jest zgodna z tablicą 44 zbioru zadań 0





Średnica w odległości x1 - dX1 [mm]


Tą wartość należy wpisać do tabeli obok, jeżeli jest potrzeba wyznaczenia kształtu teoretycznego osi 31,8 Np. wg tablicy 44 zbioru zadań 32





Średnica w odległości x2 - dX2 [mm]


Tą wartość należy wpisać do tabeli obok, jeżeli jest potrzeba wyznaczenia kształtu teoretycznego osi 23,9 Np. wg tablicy 44 zbioru zadań 24
