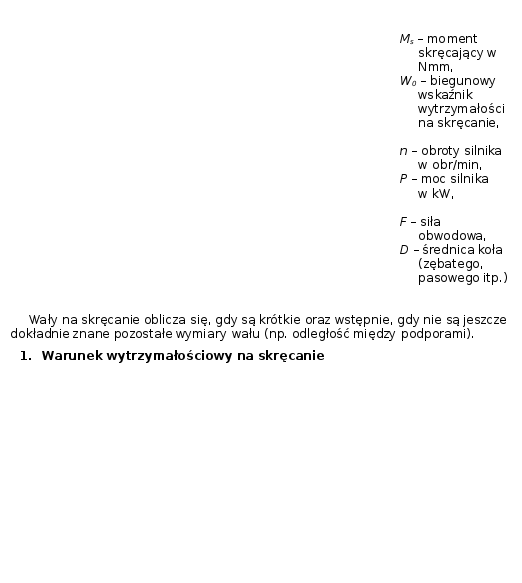

OBLICZANIE WAŁÓW NARAŻONYCH TYLKO NA SKRĘCANIE

1. Dane założeniowe

Moc silnika napędzającego wał P [kW]

25

Prędkość obrotowa wału n [obr/min]

1000

Rodzaj wału i charakter pracy

Wpisać: pełny lub drążony, skręcany jednostronnie lub obustronnie pełny, skręcany jednostronnie

Rodzaj materiału wału

Wstawić nazwę i znak materiału stal St5

Naprężenia dopuszczalne na skręcanie ks [MPa]

Wpisać taką wartość, która uwzględnia charakter pracy wału, tzn. ks, ksj lub kso 65

Współczynnik b

Wpisać "0", gdy jest to wał pełny 0

1

Uwaga:

Dane wprowadzono prawidłowo

2. Obliczone wartości

3. Zgodne

Moment skręcający Ms [kNmm] lub [Nm]

238,75

z PN

Średnica wału d [mm]

26,38

Wg tablicy 44 zbioru zadań 28

Średnica otworu w wale drążonym do [mm]

0,00

Ta wartość zostanie sama obliczona i jeżeli jest potrzeba skorygowania ją, to dokonać tego wg tablicy 44 zbioru zadań ("w dół") 0

.

1
