| OBLICZANIE WAŁOW NARAŻONYCH NA ZGINANIE I SKRĘCANIE |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 1. Dane założeniowe |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Moc silnika napędzającego wał P [kW] |
|
|
|
|
20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| Prędkość obrotowa wału n [obr/min] |
|
|
|
|
900 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| Długość wału l [mm] |
|
|
|
|
500 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| Średnica koła osadzonego na wale D [mm] |
|
|
|
|
250 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| Rodzaj wału i charakter pracy |
|
|
|
|
Wpisać: pełny lub drążony i skręcany obustronnie lub jednostronnie
pełny, skręcany obustronnie |
|
|
|
|
|
|
|
|
|
|
| Współczynnik b |
|
|
|
Współczynnik ten jest stosunkiem średnicy otworu do zewnętrznej średnicy osi
i najbardziej korzystny to od 0,4 do 0,6
|
Przyjmować od 0,4 do 0,6 w przypadku wału drążonego. Jeżeli jest to wał jest pełny wpisać "0"
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| Rodzaj materiału wału |
|
|
|
|
Wstawić znak materiału
stal 45 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| Naprężenia dopuszczalne na zginanie kgo [MPa] |
|
|
|
|
75 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| Naprężenia dopuszczalne na skręcanie ks [MPa] |
|
|
|
|
Należy wpisać taką wartość, która odpowiada charakterowi pracy wału, tzn. ksj lub kso
40 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| 1 |
Uwaga: |
Dane wprowadzono prawidłowo |
|
|
|
|

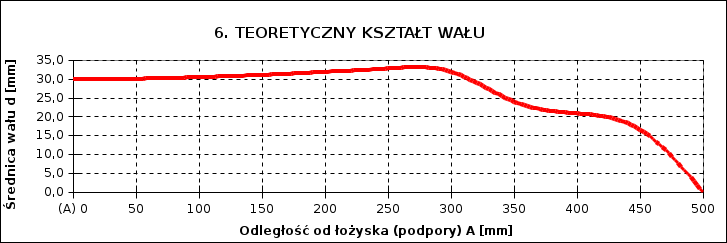

5. Tabela danych do wykresu |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
kształtu teoretycznego wału pełnego |
|
|
|
|
|
|
|
|
|
Poszczególne punkty dzielą oś na 10 równych części począwszy od podpory A
Nr kol. punk-tu |
Podzielić długość osi na 10 części i wpisać wartości liczbowe podające odległość od podpory A, przy czym jedna z nich powinna odpowiadać odległości przekroju niebezpiecznego od podpory A
Odległość od podpory A [mm] |
Wpisać wartości średnic obliczonych w punkcie 4 dla właściwych odległości od podpory A, przy czym jedna z tych wartości musi odpowiadać średnicy
w przekroju niebezpiecznym
Średnica wału w kol. punk-tach d [mm] |
|
|
|
|
|
|
|
|
|

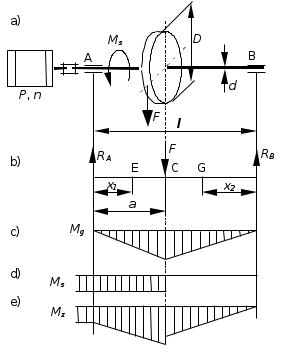

| Odległość przekroju niebezpiecznego a [mm] |
|
|
|
|
Odległość ta powinna być większa od zera i mniejsza od całkowitej długości wału
300 |
|
A |
(A) 0 |
29,8 |
|
|
|
|
|
|
|
|
|
|
Odległości badanych przekrojów: |
|
|
|
|
|
1 |
50 |
30,0 |
|
|
|
|
|
|
|
|
|
|
|
od podpory A x1 [mm] |
|
|
Odległość ta powinna mniejsza od odległości przekroju niebezpiecznego a
200 |
|
2 |
100 |
30,4 |
|
|
|
|
|
|
|
|
|
|
|
od podpory B x2 [mm] |
|
|
Odległość ta powinna być mniejsza od odległości od podpory B do przekroju niebezpiecznego
150 |
|
3 |
150 |
31,0 |
|
|
|
|
|
|
|
|
|
| 1 |
Uwaga: |
Założenia wprowadzono prawidłowo |
|
|
|
|
4 |
200 |
31,8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
250 |
32,7 |
|
|
|
|
|
|
|
|
|
| 3. Obliczenia pomocnicze |
|
|
|
|
|
|
6 |
300 |
31,8 |
|
|
|
|
|
|
|
|
|
| Moment skręcający Ms [Nm] |
|
|
|
212,2 |
|
|
7 |
350 |
23,9 |
|
|
|
|
|
|
|
|
|
| Siła obwodowa F [N] |
|
|
|
1697,8 |
|
|
8 |
400 |
20,8 |
|
|
|
|
|
|
|
|
|
| Reakcja w łożysku (podporze) A - RA [N] |
|
|
|
679,1 |
|
|
9 |
450 |
16,5 |
|
|
|
|
|
|
|
|
|
| Reakcja w łożysku (podporze) B - RB [N] |
|
|
|
1018,7 |
|
|
B |
500 |
0,0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Uwaga: |
1 |
|
|
|
|
|
|
|
|
|
|

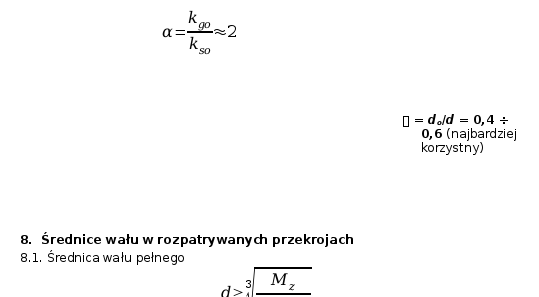

| 4. Obliczone wartości średnic wału |
|
|
|
|
Zgodne |
|
Odległości w tabeli podzielono dobrze |
|
|
|
|
|
|
|
|
|
|
|
| w rozpatrywanych przekrojach |
|
|
|
|
z PN |
|
|
|
|
|
|
|
|
|
|
|
|
|
| Średnica w łożysku A - dA [mm] |
|
|
|
W łożysku A wał jest tylko skręcany
29,8 |
32 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| Średnica w odległości a - da [mm] |
|
|
|
Tą wartość należy wpisać do tabeli obok, jeżeli jest potrzeba wyznaczenia kształtu teoretycznego osi
33,6 |
Np. wg tablicy 44 zbioru zadań
34 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| Otwór w wale drążonym do [mm] |
|
|
|
0,0 |
Ta wartość zostanie obliczona i zmienić ją należy ewentualnie wtedy, gdy nie jest zgodna z tablicą 44 zbioru zadań "w dół"
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| Średnica w odległości x1 - dX1 [mm] |
|
|
|
Tą wartość należy wpisać do tabeli obok, jeżeli jest potrzeba wyznaczenia kształtu teoretycznego osi
31,8 |
Np. wg tablicy 44 zbioru zadań
32 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| Średnica w odległości x2 - dX2 [mm] |
|
|
|
Tą wartość należy wpisać do tabeli obok, jeżeli jest potrzeba wyznaczenia kształtu teoretycznego osi
23,9 |
Np. wg tablicy 44 zbioru zadań
24 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| 1 |
Uwaga: |
Średnice zewnętrzne wału dobrano z PN prawidłowo |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
