| OBLICZANIE WAŁOW NARAŻONYCH NA ZGINANIE I SKRĘCANIE |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

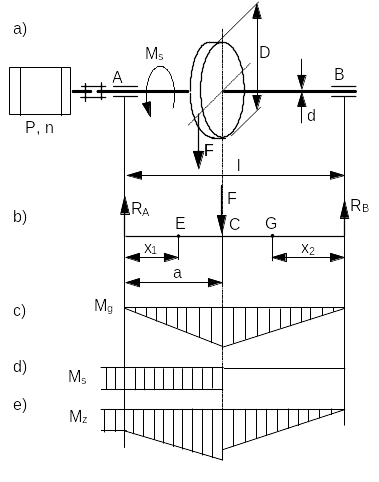

| Dane założeniowe |
|
|
|
|
|
|
|
|
|
|
|
| Moc silnika napędzającego wał P [kW] |
|
|
|
|
20 |
|
|
|
|
|
|
| Prędkość obrotowa wału n [obr/min] |
|
|
|
|
900 |
|
|
|
|
|
|
| Długość wału l [mm] |
|
|
|
|
500 |
|
|
|
|
|
|
| Średnica koła osadzonego na wale D [mm] |
|
|
|
|
250 |
|
|
|
|
|
|
| Rodzaj wału i charakter pracy |
|
|
|
|
pełny, skręcany obustronnie |
|
|
|
|
|
|
| Współczynnik b |
|
|
|
|
Wpisać "0" jeżeli jest to oś pełna
0 |
|
|
|
|
|
|
| Rodzaj materiału wału |
|
|
|
|
Wstawić znak materiału
stal 45 |
|
|
|
|
|
|
| Naprężenia dopuszczalne na zginanie kgo [MPa] |
|
|
|
|
75 |
|
|
|
|
|
|
| Naprężenia dopuszczalne na skręcanie ks [MPa] |
|
|
|
|
Należy wpisać taką wartość, która odpowiada charakterowi pracy wału, tzn. ksj lub kso
40 |
|
|
|
|
|
|
| 1 |
Uwaga: |
Dane wprowadzono prawidłowo |
|
|
|
|

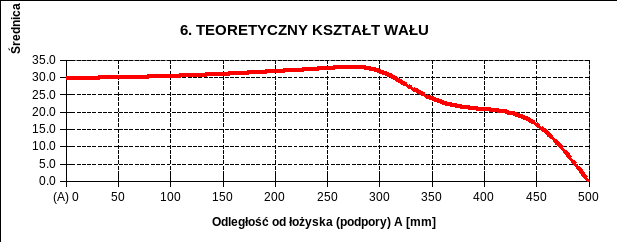

5. Tabela danych do wykresu |
|
|
|
|
|
|
|
|
|
|
|
kształtu teoretycznego wału |
|
|
|
|
|
|
Nr kol. punk-tu |
Odległość od podpory A [mm] |
Średnica wału w kol. punk-tach d [mm] |
|
|
| Odległość przekroju niebezpiecznego a [mm] |
|
|
|
|
Odległość ta powinna być większa od zera i mniejsza od całkowitej długości wału
300 |
|
A |
(A) 0 |
29.8 |
|
|
|
Odległości badanych przekrojów: |
|
|
|
|
|
1 |
50 |
30.0 |
|
|
|
|
od podpory A x1 [mm] |
|
|
Odległość ta powinna mniejsza od odległości przekroju niebezpiecznego a
200 |
|
2 |
100 |
30.4 |
|
|
|
|
od podpory B x2 [mm] |
|
|
Odległość ta powinna być mniejsza od odległości od podpory B do przekroju niebezpiecznego
150 |
|
3 |
150 |
31.0 |
|
|
| 1 |
Uwaga: |
Założenia wprowadzono prawidłowo |
|
|
|
|
4 |
200 |
31.8 |
|
|
|
|
|
|
|
|
|
5 |
250 |
32.7 |
|
|
| 3. Obliczenia pomocnicze |
|
|
|
|
|
|
6 |
300 |
31.8 |
|
|
| Moment skręcający Ms [Nmm] |
|
|
|
212222 |
|
|
7 |
350 |
23.9 |
|
|
| Siła obwodowa F [N] |
|
|
|
1697.8 |
|
|
8 |
400 |
20.8 |
|
|
| Reakcja w łożysku (podporze) A - RA [N] |
|
|
|
679.1 |
|
|
9 |
450 |
16.5 |
|
|
| Reakcja w łożysku (podporze) A - RB [N] |
|
|
|
1018.7 |
|
|
B |
500 |
0.0 |
|
|
|
|
|
|
|
|
|
Uwaga: |
1 |
|
|
|

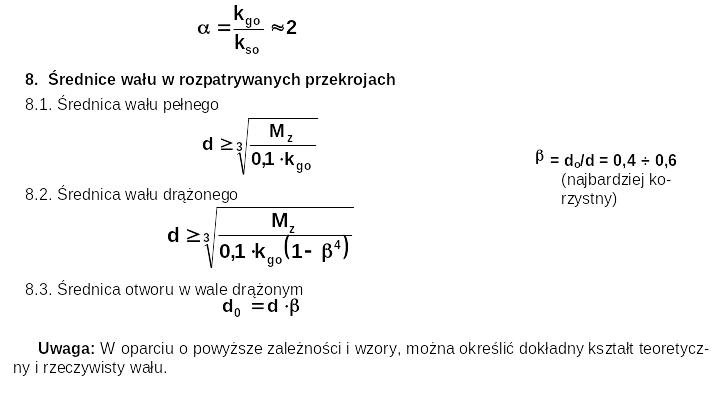

| 4. Obliczone wartości średnic osi |
|
|
|
|
Zgodne |
|
Odległości w tabeli podzielono dobrze |
|
|
|
|
| w rozpatrywanych przekrojach |
|
|
|
|
z PN |
|
|
|
|
|
|
| Średnica w łożysku A - dA [mm] |
|
|
|
29.8 |
30 |
|
|
|
|
|
|
| Średnica w odległości a - da [mm] |
|
|
|
33.6 |
Np. wg tablicy 44 zbioru zadań
34 |
|
|
|
|
|
|
| Otwór w osi drążonej do [mm] |
|
|
|
0.0 |
0 |
|
|
|
|
|
|
| Średnica w odległości x1 - dX1 [mm] |
|
|
|
31.8 |
Np. wg tablicy 44 zbioru zadań
32 |
|
|
|
|
|
|
| Średnica w odległości x2 - dX2 [mm] |
|
|
|
23.9 |
Np. wg tablicy 44 zbioru zadań
24 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
