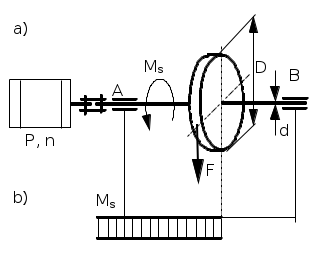

OBLICZANIE WAŁÓW NARAŻONYCH TYLKO NA SKRĘCANIE |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1. Dane założeniowe |
|
|
|
|
|
|
|
|
|
|
Moc silnika napędzającego wał P [kW] |
|
|
|
|
25 |
|
|
|
|
|
Prędkość obrotowa wału n [obr/min] |
|
|
|
|
1000 |
|
|
|
|
|
Rodzaj wału i charakter pracy |
|
|
|
|
skręcany jednostronnie |
|
|
|
|
|
Rodzaj materiału wału |
|
|
|
|
Wstawić nazwę i znak materiału
stal St5 |
|
|
|
|
|
Naprężenia dopuszczalne na skręcanie ks [MPa] |
|
|
|
|
Wpisać taką wartość, która uwzględnia charakter pracy wału, tzn. ks, ksj lub kso
65 |
|
|
|
|
|
Współczynnik b |
|
|
|
|
Wpisać "0", gdy jest to wał pełny
0 |
|
|
|
|
|
|
1 |
Uwaga: |
Dane wprowadzono prawidłowo |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2. Obliczone wartości |
|
|
|
|
3. Zgodne |
|
|
|
|
|
Moment skręcający Ms [kNmm] lub [Nm] |
|
|
|
238,75 |
z PN |
|
|
|
|
|
Średnica wału d [mm] |
|
|
|
26,38 |
Wg tablicy 44 zbioru zadań
28 |
|
|
|
|
|
Średnica otworu w wale drążonym do [mm] |
|
|
|
0,00 |
Ta wartość zostanie sama obliczona i jeżeli jest potrzeba skorygowania ją, to dokonać tego wg tablicy 44 zbioru zadań ("w dół")
0 |
|
|
|
|
|
. |
|
|
|
|
|
|
|
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
