Obliczenia
Obliczam czas wypływu 10 kropel rtęci w każdym roztworze w zakresie potencjałów
0d -0,2 V do -1,3 V dla wody destylowanej.
NR	TW [S]
1	16,84
2	16,84
3	16,78
SUMA	50,46
Srednia	16,82
Obliczenia i zestawienia wyników
a) dla uzyskanych roztworów obliczam wartość napięć międzyfazowych ( ) na granicy faz:
rtęć-roztwór dla poszczególnych potencjałów elektrody kroplowej z zależności:
				0,375
gdzie:
	napięcie międzyfazowe na granicy rtęć-woda rowne 0,375 N/m (298 K)
	średnie czasy 10 kropel rtęci odpowiednio w badanym roztworze i w wodzie
	Na2SO4		KCl		KI
E [V]	tśr [s]		tśr [s]		tśr [s]
-0,2	17,82	0,3973	19,77	0,4408	11,91	0,2655
-0,3	17,86	0,3982	20,51	0,4573	14,06	0,3135
-0,4	18,06	0,4026	20,37	0,4541	15,89	0,3543
-0,5	17,99	0,4011	20,16	0,4495	17,03	0,3797
-0,6	18,44	0,4111	18,38	0,4098	17,92	0,3995
-0,7	18,26	0,4071	18,32	0,4084	18,11	0,4038
-0,8	17,98	0,4009	17,92	0,3995	18,81	0,4194
-0,9	17,51	0,3904	17,51	0,3904	17,69	0,3944
-1	16,98	0,3786	17,04	0,3799	17,26	0,3848
-1,1	16,36	0,3647	16,39	0,3654	16,64	0,3710
-1,2	15,65	0,3489	15,82	0,3527	15,88	0,3540
-1,3	14,67	0,3271	15,01	0,3346	15,26	0,3402

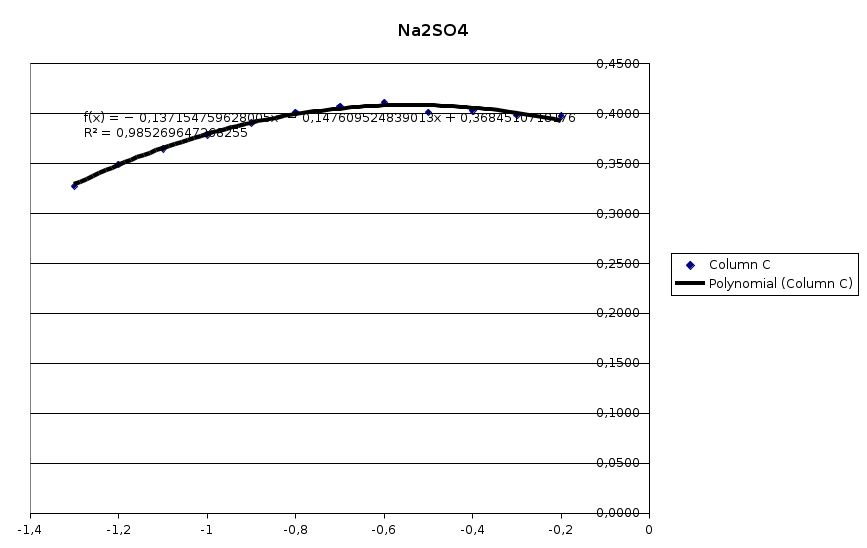

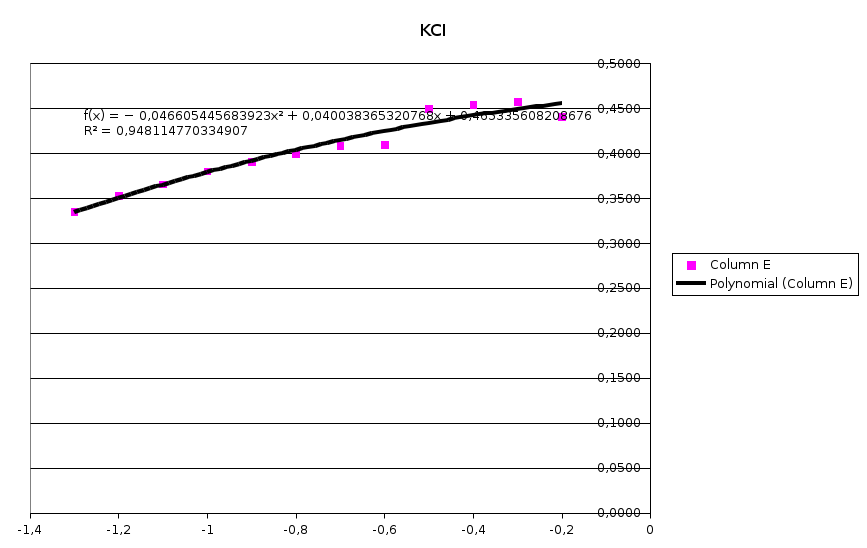

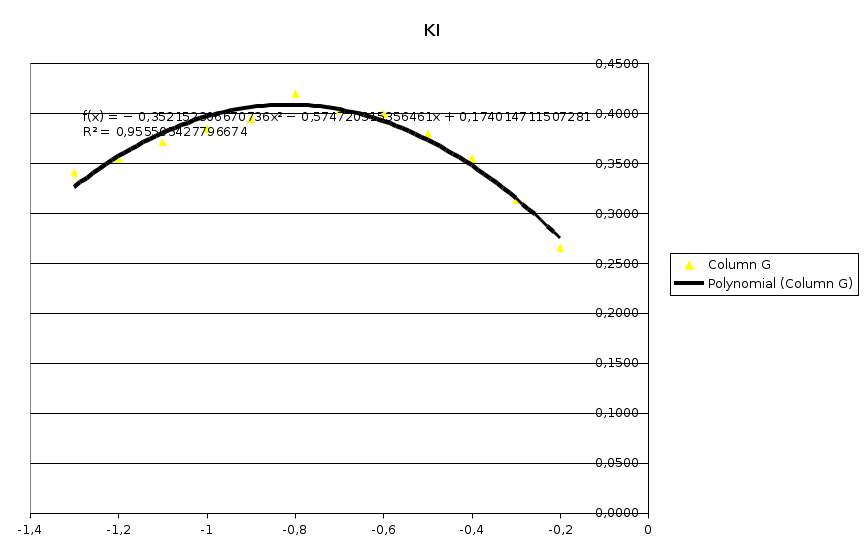

wykreślam zależność korzystając z programu Microsoft Excel
znajduję przybliżone zależności krzywych .
Na2SO4	y=-0,1372 x2 - 0,1476 x + 0,3685
KCL	y=-0,0466 x2 + 0,04 x + 0,4653
KI	y=-0,3522 x2 - 0,5747 x + 0,174
Obliczam pochodne powyższych funkcji dla
Na2SO4	y'= - 0,2744 x -0,1476
KCL	y'= - 0,0932 x +0,04
KI	y'= - 0,7044 x - 0,5747
Styczną do wykresu funkcji wykreślam z wzoru
y-yo=f'(xo)(x-xo)		styczna do wykresu w punkcie po=(xo,yo)
	y-yo=f'(xo)(x-xo) - styczna do wykresu fukcji w punkcie po=(xo , yo)
