Silnik asynchr klatkowy1

Bieg cosf U If P1f U0 I0 n P3f P0 P M

V A W V A 1/min W W W Nm

0,27 220,6 1,47 87 0 0 1494 261 0 130,5 0,8
I 0,48 221,8 1,59 167 110 2 1484 501 220 360,5 2,3

0,65 221,8 1,86 270 101 4 1479 810 404 607 3,9

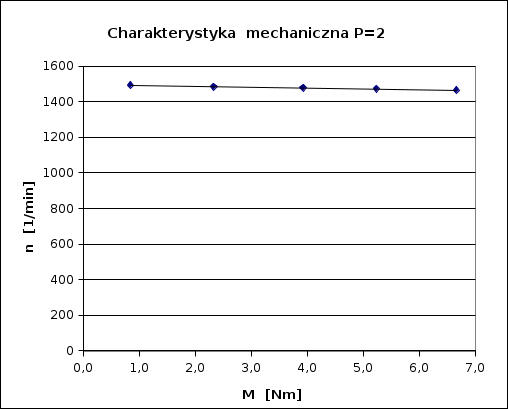

P=2 0,75 221,5 2,06 343 97 6 1472 1029 582 805,5 5,2

0,81 222,3 2,38 430 94 8 1465 1290 752 1021 6,7


0,22 225,2 3,22 154 0 0 748 462 0 231 2,9
II 0,22 223 3,21 157 110 1,4 747 471 154 312,5 4,0

0,32 223,5 3,18 225 104 2 741 675 208 441,5 5,7

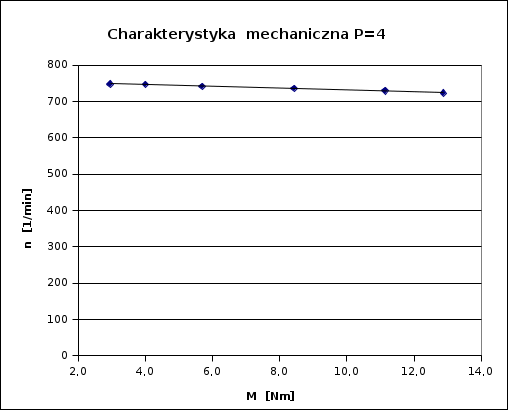

P=4 0,42 224,6 3,28 305 96 4 736 915 384 649,5 8,4

0,51 224,3 3,36 385 91 6 729 1155 546 850,5 11,1

0,57 223,5 3,46 435 86 7,5 723 1305 645 975 12,9
