Projekt A CAŁY

Overview

Miasto
Przedmieścia
Podsumowanie
Część 2

Sheet 1: Miasto

Opisy Obliczone wyniki Wyniki nie spełniające założeń projektu








DANE PROJEKTOWE:

Parametr: Jednostka: Wartość: Przeliczone: Jednostka po przeliczeniu:

Częstotliwość MHz 1800


Areał km2 30


Użytkownicy osób 6000


Natężenie ruchu oferowane przez użytkowników Erl/os. 0,03


Prawdopodobieństwo blokowania % 1


Dysponowana liczba kanałów
30


Liczność pęku komórek [3 sektory]
3


Liczba sektorów w komórce
3


Maksymalna wysokość anteny BS m 40


Maksymalna wysokość anteny MS m 1,5


Maksymalna moc nadajnika BS W 10 10 dB

Straty w doprowadzeniu BS dB 4 2,51188643150958 W

Zysk anteny BS dB 12 15,8489319246111 W

Zysk anteny dookólnej MS dB 3 1,99526231496888 W

Czułość odbiornika terminalu dBm -98 -128 dB

Model propagacyjny ITU-R

Środowisko Małe miasto

Zacienienie dB 10 10 W








Współczynniki modelu propagacyjnego zależne od częstotliwości (1500-2000MHz)

















OBLICZENIA:








Dobór wielkości komórek według kryterium pojemności (natężenie ruchu / blokowanie):








Liczba częstotliwości liczba kanałów rozmównych przypadających na 1 sektor Liczba kanałów / sektor natężenie ruchu oferowane przez użytkowników zamieszkujących 1km2 powierzchni Natężenie ruchu / km2 natężenie ruchu, jakie może obsłużyć 1 sektor (odczytane z tablic) Natężenie ruchu / sektor Powierzchnia sektora [km2] Promień komórki [km]

1 6 6 1,909 0,318166666666667 0,606124757202947

2 14 7,352 1,22533333333333 1,18949277412435

3 22 13,65 2,275 1,62078491010152

4 30 20,34 3,39 1,97849306925894








Dobór wielkości komórek według kryterium mocy (na podstawie bilansu energetycznego):








Tłumienie (straty) propagacyjne Lp=L0+Glogd










Współczynnik zależny od środowiska - a(h) 0,042974525459298



L0 -22,1834436056117



G -10,4934929431982



Lp 139



logd -15,36032324776



d [km] 4,36191051999838E-16










Otrzymane kryterium:








Wybrane kryterium: Promień komórki [km]:



Kryterium mocy 4,36191051999838E-16










Otrzymane dane:








Powierzchnia komórki [km2] 4,94316822901407E-31



Liczba komórek Liczba komórek potrzebnych do pokrycia całego terenu zaokrąglona w górę 6,06898220131658E+031



Liczba sektorów 1,82069466039497E+032



Liczba TRX (transceiver) 3,64138932078995E+032



Liczba BTS 6,06898220131658E+031










Obliczenia wykonano w celu potwierdzeni, że słuszny jest wybór maksymalnej wysokości anteny BS. Dobór wysokości anteny BS w zależności od mocy nadajnika BS:








Moc nadajnika BS [W] Moc nadajnika BS [dB] Wysokość anteny BS [m]



1 0 30,6788799142279



2,5 3,97940008672038 34,0949723831471



5 6,98970004336019 36,9296479177081



7,5 8,750612633917 38,6958587098853



10 10 40










Obliczenia wykonano w celu potwierdzeni, że słuszny jest wybór maksymalnej mocy anteny BS. Dobór mocy BS w zależności od wysokości anteny BS:








Wysokość anteny BS [m]: Wymagana moc BS [dB] Wymagana moc BS [W]



1 -129,042974525459 1,24652946155992E-13



10 -42,2528572526315 5,95270382280318E-05



20 -16,1264286263158 0,024398163502205



30 -0,843447602153333 0,823484141041855



40 10 10










Wybrana wysokość BS i moc nadajnika BS spełniające wcześniejsze kryteria:








Wysokość anteny BS [m]: Wymagana moc BS [W]



wysokość anteny osiąga maksymalną dozwoloną wartość, gdyż wartość promienia komórki wynika z kryterium mocy 40 10










Wykresy:

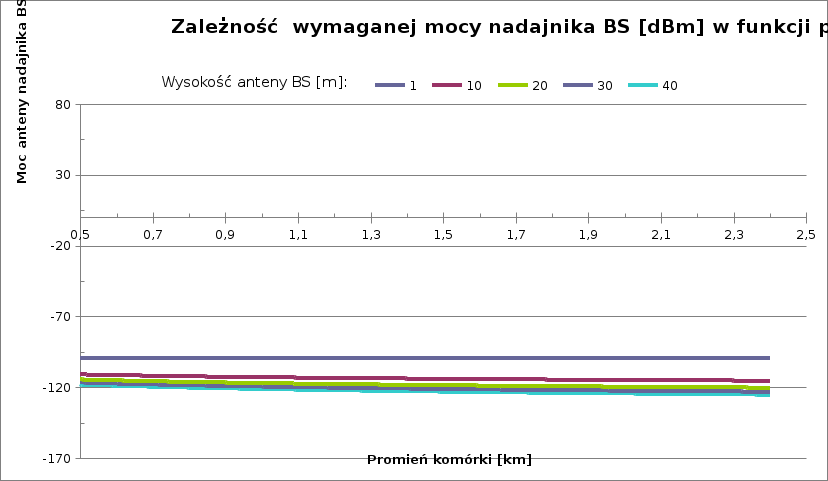

Zależność mocy nadajnika BS [dBm] w funkcji promienia komórki [km] dla różnych wysokości BS [m]

Promień komórki [km] Moc nadajnika BS

Wysokość BS [m] Wysokość BS [m] Wysokość BS [m] Wysokość BS [m] Wysokość BS [m]

1 10 20 30 40

0,5 -99,0429745254593 -110,89122805386 -114,457907762141 -116,544281643568 -118,024587470421

0,6 -99,0429745254593 -111,409865215472 -115,132670266264 -117,310371618472 -118,855475317055

0,7 -99,0429745254593 -111,848366687553 -115,703173834583 -117,958091463108 -119,557980981614

0,8 -99,0429745254593 -112,228213940257 -116,197366504121 -118,519171913624 -120,166519067986

0,9 -99,0429745254593 -112,563262962287 -116,633275331801 -119,014079945438 -120,703287701315

1 -99,0429745254593 -112,862974525459 -117,023209065536 -119,456790265685 -121,183443605612

1,1 -99,0429745254593 -113,134096613246 -117,375947034233 -119,857270464178 -121,61779745522

1,2 -99,0429745254593 -113,381611687071 -117,697971569659 -120,22288024059 -122,014331452246

1,3 -99,0429745254593 -113,609303483069 -117,994205426018 -120,559208631983 -122,379107368968

1,4 -99,0429745254593 -113,820113159152 -118,268475137978 -120,870600085226 -122,716837116805

1,5 -99,0429745254593 -114,016372272274 -118,523814131073 -121,160498592651 -123,031255989871

1,6 -99,0429745254593 -114,199960411856 -118,762667807517 -121,431680535741 -123,325375203177

1,7 -99,0429745254593 -114,372414960487 -118,987036348175 -121,686416814998 -123,601657735862

1,8 -99,0429745254593 -114,535009433886 -119,198576635196 -121,926588567555 -123,862143836506

1,9 -99,0429745254593 -114,6888106117 -119,398676580901 -122,153771556306 -124,108542550101

2 -99,0429745254593 -114,834720997058 -119,588510368931 -122,369298887803 -124,342299740803

2,1 -99,0429745254593 -114,973510905966 -119,769080203515 -122,574308412191 -124,564649501064

2,2 -99,0429745254593 -115,105843084845 -119,941248337628 -122,769779086296 -124,776653590411

2,3 -99,0429745254593 -115,232291851375 -120,105761975798 -122,95655924697 -124,979232100221

2,4 -99,0429745254593 -115,35335815867 -120,263272873054 -123,135388862707 -125,173187587437









Zależność mocy nadajnika BS [W] w funkcji promienia komórki [km] dla różnych wysokości BS [m]

Promień komórki [km] Moc nadajnika BS

Wysokość BS [m] Wysokość BS [m] Wysokość BS [m] Wysokość BS [m] Wysokość BS [m]

1 10 20 30 40

0,5 1,24652946155992E-13 8,14473942779993E-15 3,58268993617726E-15 2,21601061117674E-15 1,57594571226854E-15

0,6 1,24652946155992E-13 7,22792235316708E-15 3,06713557551948E-15 1,85764549269531E-15 1,30152486135869E-15

0,7 1,24652946155992E-13 6,53376230851523E-15 2,68956854234085E-15 1,60026111984063E-15 1,10713836873465E-15

0,8 1,24652946155992E-13 5,98657745704484E-15 2,40028797604152E-15 1,40631564630468E-15 9,62383333259907E-16

0,9 1,24652946155992E-13 5,54209165388119E-15 2,17106320399449E-15 1,25485055028171E-15 8,50493952484146E-16

1 1,24652946155992E-13 5,17252439337127E-15 1,98462790479897E-15 1,13323759417784E-15 7,61474982226163E-16

1,1 1,24652946155992E-13 4,85948603802732E-15 1,82980705015426E-15 1,03341069913531E-15 6,89001638155424E-16

1,2 1,24652946155992E-13 4,5902763392946E-15 1,69903702508864E-15 9,4997456165585E-16 6,28878655498471E-16

1,3 1,24652946155992E-13 4,35581726223965E-15 1,58700924751014E-15 8,79182706222486E-16 5,78214879103466E-16

1,4 1,24652946155992E-13 4,14943230791776E-15 1,48988410275174E-15 8,18351704796912E-16 5,34953814139033E-16

1,5 1,24652946155992E-13 3,96609189602581E-15 1,40481322446921E-15 7,65508717484459E-16 4,97593159054409E-16

1,6 1,24652946155992E-13 3,80192861955503E-15 1,3296373902477E-15 7,19170635571406E-16 4,65010200468102E-16

1,7 1,24652946155992E-13 3,65391553583602E-15 1,26268890720561E-15 6,78200832431174E-16 4,36349242543528E-16

1,8 1,24652946155992E-13 3,5196465797486E-15 1,20265853157451E-15 6,41713451858811E-16 4,10946812640568E-16

1,9 1,24652946155992E-13 3,39718297406775E-15 1,14850354995189E-15 6,09007785107356E-16 3,88280647324883E-16

2 1,24652946155992E-13 3,28494347022317E-15 1,09938286334357E-15 5,79522245236913E-16 3,67934088111232E-16

2,1 1,24652946155992E-13 3,18162440579892E-15 1,0546102296612E-15 5,52801431234551E-16 3,49570720691895E-16

2,2 1,24652946155992E-13 3,08614048291695E-15 1,01361998856335E-15 5,28472133020998E-16 3,32915979328352E-16

2,3 1,24652946155992E-13 2,9975802236384E-15 9,75941537088025E-16 5,06225566787105E-16 3,17743584075845E-16

2,4 1,24652946155992E-13 2,9151720012398E-15 9,41180049445036E-16 4,8580403060857E-16 3,03865392881319E-16

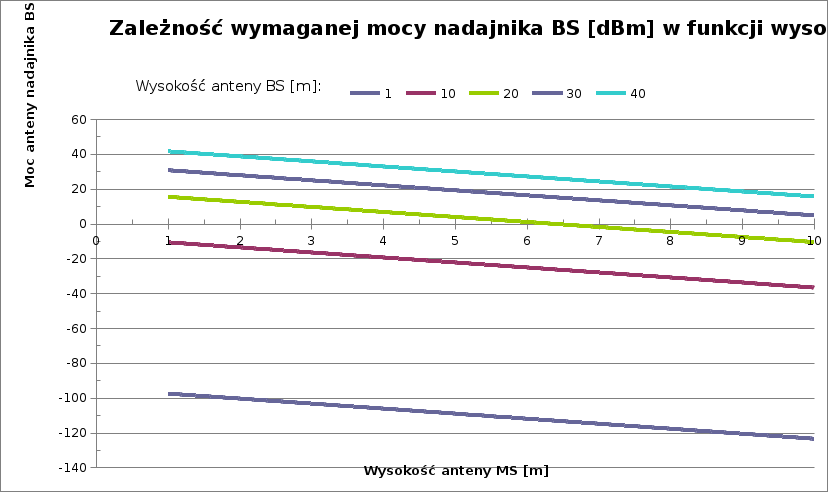

Zależność mocy nadajnika BS [dBm] w funkcji wysokości anteny MS [m] dla różnych wysokości BS [m]

Wysokość anteny MS [m] Moc nadajnika BS [W]

Wysokość BS [m] Wysokość BS [m] Wysokość BS [m] Wysokość BS [m] Wysokość BS [m]

1 10 20 30 40

1 -97,6025746476525 -10,8124573748247 15,313971251491 30,5969522756535 41,4403998778068

1,5 -99,0429745254593 -12,2528572526315 13,8735713736842 29,1565523978467 40

2 -100,483374403266 -13,6932571304384 12,4331714958774 27,7161525200399 38,5596001221932

2,5 -101,923774281073 -15,1336570082452 10,9927716180706 26,275752642233 37,1192002443863

3 -103,36417415888 -16,574056886052 9,55237174026375 24,8353527644262 35,6788003665795

3,5 -104,804574036687 -18,0144567638588 8,11197186245693 23,3949528866194 34,2384004887727

4 -106,244973914493 -19,4548566416656 6,67157198465011 21,9545530088126 32,7980006109659

4,5 -107,6853737923 -20,8952565194725 5,2311721068433 20,5141531310058 31,3576007331591

5 -109,125773670107 -22,3356563972793 3,79077222903648 19,073753253199 29,9172008553523

5,5 -110,566173547914 -23,7760562750861 2,35037235122965 17,6333533753921 28,4768009775454

6 -112,006573425721 -25,2164561528929 0,90997247342284 16,1929534975853 27,0364010997386

6,5 -113,446973303528 -26,6568560306997 -0,530427404383971 14,7525536197785 25,5960012219318

7 -114,887373181334 -28,0972559085066 -1,9708272821908 13,3121537419717 24,155601344125

7,5 -116,327773059141 -29,5376557863134 -3,41122715999762 11,8717538641649 22,7152014663182

8 -117,768172936948 -30,9780556641202 -4,85162703780443 10,431353986358 21,2748015885113

8,5 -119,208572814755 -32,418455541927 -6,29202691561126 8,99095410855122 19,8344017107045

9 -120,648972692562 -33,8588554197338 -7,73242679341807 7,5505542307444 18,3940018328977

9,5 -122,089372570368 -35,2992552975406 -9,1728266712249 6,11015435293758 16,9536019550909

10 -123,529772448175 -36,7396551753475 -10,6132265490317 4,66975447513076 15,5132020772841

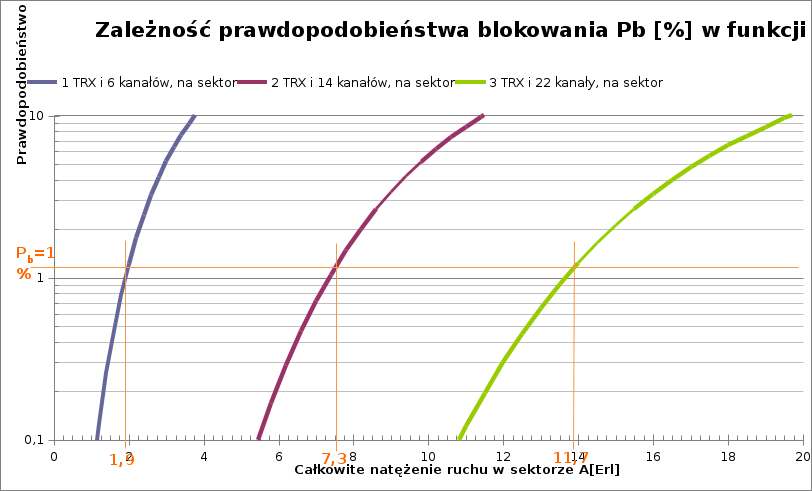

Zależność prawdopodobieństwa blokowania Pb [%] w funkcji natężenia ruchu w sektorze A [Erl]

1 TRX i 6 kanałów, na sektor 2 TRX i 14 kanałów, na sektor 3 TRX i 22 kanały, na sektor

Całkowite natężenie ruchu w sektorze A [Erl] Prawdopodobieństwo blokowania Pb [%] Całkowite natężenie ruchu w sektorze A [Erl] Prawdopodobieństwo blokowania Pb [%] Całkowite natężenie ruchu w sektorze A [Erl] Prawdopodobieństwo blokowania Pb [%]

1 0,0511 5 0,0472 10,5 0,0717

1,2 0,125 5,4 0,09 11 0,121

1,4 0,258 5,8 0,17 11,5 0,195

1,6 0,471 6,2 0,29 12 0,30

1,8 0,783 6,6 0,47 12,5 0,45

2 1,21 7 0,71 13 0,65

2,2 1,76 7,4 1,04 13,5 0,91

2,4 2,44 7,8 1,47 14 1,23

2,6 3,24 8,2 2,00 14,5 1,63

2,8 4,17 8,6 2,64 15 2,11

3 5,22 9 3,38 15,5 2,66

3,2 6,36 9,4 4,23 16 3,29

3,4 7,60 9,8 5,17 16,5 4,00

3,6 8,91 10,2 6,21 17 4,78

3,8 10,30 10,6 7,33 17,5 5,63



11 8,52 18 6,55



11,4 9,77 18,5 7,51



11,8 11,10 19 8,53





19,5 9,58





20 10,70
































Porównanie pojemności sieci dla różnych wariantów, dane odczytane z wykresu zależności prawdopodobieństwa blokowania Pb [%] w funkcji natężenia ruchu w sektorze A [Erl]

Liczba kanałów i TRX na sektor Całkowite natężenie / sektor Możliwa do obsłużenia liczba użytkowników w sektorze Całkowita liczba użytkowników możliwych do obsłużenia

1 k i 6 TRX 1,9 63,3333333333333 1,15310661825015E+034

2 k i 14 TRX 7,3 243,333333333333 4,4303570069611E+034

3 k i 22 TRX 11,7 390 7,1007091755404E+034

Sheet 2: Przedmieścia
Opisy Obliczone wyniki Wyniki nie spełniające założeń projektu






DANE PROJEKTOWE:
Parametr: Jednostka: Wartość: Przeliczone jednostki [W] lub dB Jednostka po przeliczeniu:
Częstotliwość MHz 900 - -
Areał km2 190 - -
Użytkownicy osób 14000 - -
Natężenie ruchu oferowane przez użytkowników Erl/os. 0,01 - -
Prawdopodobieństwo blokowania % 2 - -
Dysponowana liczba kanałów
20 - -
Liczność pęku komórek [3 sektory]
3 - -
Liczba sektorów w komórce
3 - -
Maksymalna wysokość anteny BS m 30 - -
Maksymalna wysokość anteny MS m 1,5 - -
Maksymalna moc nadajnika BS W 20 13,0102999566398 dB
Straty w doprowadzeniu BS dB 4 2,51188643150958 W
Zysk anteny BS dB 12 15,8489319246111 W
Zysk anteny dookólnej MS dB 3 1,99526231496888 W
Czułość odbiornika terminalu dBm -98 -128 dB
Model propagacyjny Hata - COST 231
Środowisko przedmieścia
Zacienienie dB 8 6,30957344480193 W






Współczynniki modelu propagacyjnego zależne od częstotliwości (150-1000MHz)
A 69,55
B 26,16
C 44,9












OBLICZENIA:






Dobór wielkości komórek według kryterium pojemności (natężenie ruchu / blokowanie):






Liczba częstotliwości liczba kanałów rozmównych przypadających na 1 sektor Liczba kanałów / sektor natężenie ruchu oferowane przez użytkowników zamieszkujących 1km2 powierzchni Natężenie ruchu / km2 natężenie ruchu, jakie może obsłużyć 1 sektor (odczytane z tablic) Natężenie ruchu / sektor Powierzchnia sektora [km2] Promień komórki [km]
1 6 0,736842105263158 2,276 3,08885714285714 1,88857221356075
2 14 8,2 11,1285714285714 3,58471301779702






Dobór wielkości komórek według kryterium mocy (na podstawie bilansu energetycznego):






Tłumienie (straty) propagacyjne Lp=L0+Glogd








Współczynnik korekcyjny dla przemieści - K 9,94260724824245


Współczynnik zależny od środowiska - a(h) 0,01588182584954


L0 116,460679232615


G 35,2248557815862


Lp 144,01029995664


log d 0,782107410030231


d [km] 6,05490606618783








Otrzymane kryterium:






Wybrane kryterium: Promień komórki [km]:


Kryterium pojemności 3,58471301779702














Powierzchnia komórki:






Powierzchnia komórki [km2] 33,3857142857143


Liczba komórek Liczba komórek potrzebnych do pokrycia całego terenu zaokrąglona w górę 6


Liczba sektorów 18


Liczba TRX (transceiver) 36


Liczba BTS 6








Dobór mocy BS w zależności od wysokości anteny BS:






Wysokość anteny BS [m]: Wymagana moc BS [dB] Wymagana moc BS [W]





1 30,7694972176979 1193,84988457779


5 18,5712989767704 71,9664197704759


10 13,3178209436709 21,4675307853089


15 10,2447332959453 10,5796994313806


20 8,0643429105713 6,40374885242309


25 6,37310073584294 4,33820503020106


30 4,99125526284573 Wybieramy najmniejszą moc (maksymalna wysokość anteny BS). Jest to moc jaka jest niezbędna, aby uzyskać całkowite pokrycie sygnałem obszaru komórki dla wybranego promienia. 3,15591666178249








Dobór wysokości anteny BS w zależności od mocy nadajnika BS:






Moc nadajnika BS [W] Moc nadajnika BS [dB] Wysokość anteny BS [m]


1 0 57,9596295383164


3,15591666178249 4,99125526284573 30


5 6,98970004336019 23,046670824168


10 10 15,492258776329


15 11,7609125905568 12,2804007406075


20 13,0102999566398 10,4140890380166








Wybrana wysokość BS i moc nadajnika BS spełniające wcześniejsze kryteria:






Wysokość anteny BS [m]: Wymagana moc BS [W]


30 3,15591666178249








Wykresy:

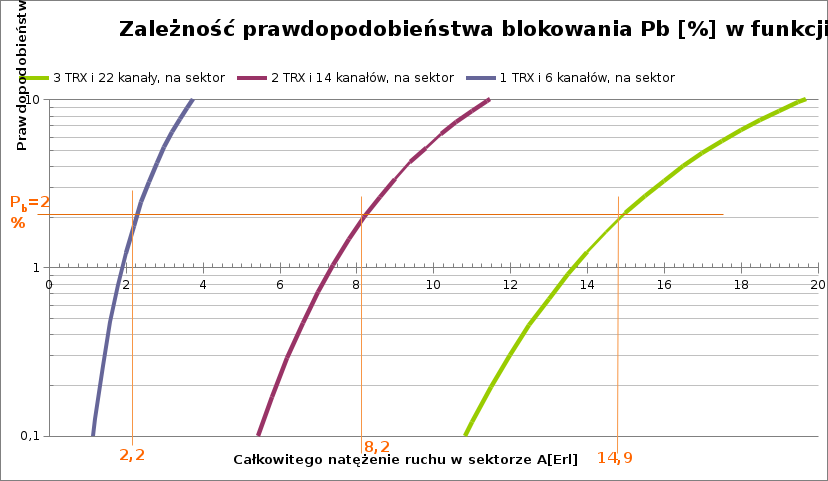

Zależność prawdopodobieństwa blokowania Pb [%] w funkcji natężenia ruchu w sektorze A [Erl]
1 TRX i 6 kanałów, na sektor 2 TRX i 14 kanałów, na sektor 3 TRX i 22 kanały, na sektor
Całkowite natężenie ruchu w sektorze A [Erl] Prawdopodobieństwo blokowania Pb [%] Całkowite natężenie ruchu w sektorze A [Erl] Prawdopodobieństwo blokowania Pb [%] Całkowite natężenie ruchu w sektorze A [Erl] Prawdopodobieństwo blokowania Pb [%]
1 0,0511 5 0,0472 10,5 0,0717
1,2 0,125 5,4 0,09 11 0,121
1,4 0,258 5,8 0,17 11,5 0,195
1,6 0,471 6,2 0,29 12 0,30
1,8 0,783 6,6 0,47 12,5 0,45
2 1,21 7 0,71 13 0,65
2,2 1,76 7,4 1,04 13,5 0,91
2,4 2,44 7,8 1,47 14 1,23
2,6 3,24 8,2 2,00 14,5 1,63
2,8 4,17 8,6 2,64 15 2,11
3 5,22 9 3,38 15,5 2,66
3,2 6,36 9,4 4,23 16 3,29
3,4 7,60 9,8 5,17 16,5 4,00
3,6 8,91 10,2 6,21 17 4,78
3,8 10,30 10,6 7,33 17,5 5,63


11 8,52 18 6,55


11,4 9,77 18,5 7,51


11,8 11,10 19 8,53




19,5 9,58




20 10,70

Porównanie pojemności sieci dla różnych wariantów, dane odczytane z wykresu zależności prawdopodobieństwa blokowania Pb [%] w funkcji natężenia ruchu w sektorze A [Erl]
Liczba kanałów i TRX na sektor Całkowite natężenie / sektor Możliwa do obsłużenia liczba użytkowników w sektorze Całkowita liczba użytkowników możliwych do obsłużenia
1 k i 6 TRX 2,2 220 3960
2 k i 14 TRX 8,2 820 14760
3 k i 22 TRX 14,9 1490 26820

Sheet 3: Podsumowanie
Opisy Obliczone wyniki Wyniki nie spełniające założeń projektu














Miejsce: Pochodzenie danych Liczba komórek Liczba TRX A [Erl] Liczba użytkowników Pojemność [%]
Miasto: Zadane - - 180 6000 100
Projektowane 6,06898220131658E+031 3,64138932078995E+032 1,33857471432239E+033 4,46191571440795E+034 7,43652619067992E+032

Przedmieścia: Zadane - - 140 14000 100
Projektowane 6 36 147,6 14760 105,428571428571

Przedmieścia + miasto: Zadane - - - 20000 100
Projektowane 6,06898220131658E+031 3,64138932078995E+032 1,33857471432239E+033 4,46191571440795E+034 2,23095785720397E+032

Sheet 4: Część 2

Opisy Obliczone wyniki Wyniki nie spełniające założeń projektu











Porównanie wartości projektu docelowego, projektu oraz otrzymanych po lokalizacji komórek.










Miejsce: Liczba komórek Liczba TRX A [Erl] Liczba użytkowników Pojemność [%]

Miasto: Docelowo - - 180 6000 100

Zaprojektowana 6,06898220131658E+031 3,64138932078995E+032 1,33857471432239E+033 4,46191571440795E+034 7,43652619067992E+032

Rzeczywista 12 72 264,672 8822 147,033333333333




Przedmieścia: Docelowo - - 140 14000 100

Zaprojektowana 6 36 147,6 14760 105,428571428571

Rzeczywista 9 54 221,4 22140 158,142857142857




Przedmieścia + miasto: Docelowo - - 320 20000 100

Zaprojektowana 6,06898220131658E+031 3,64138932078995E+032 1,33857471432239E+033 4,46191571440795E+034 2,23095785720397E+032

Rzeczywista 21 126 486,072 30962 154,81



















Obliczenie promieni komórek w zależności o stosunku powierzchni.










Miejsce: Promień komórki [km]

Zaprojektowany Proporcje powierzchni (1:….)

3 4 7 9

Miasto: 4,36191051999838E-16 7,55505063870637E-16 8,72382103999676E-16 1,15405304770321E-15 1,30857315599951E-15

Przedmieścia: 3,58471301779702 6,20890507737799 7,16942603559403 9,48425916662676 10,754139053391



















Dobór wysokości anteny BS w zależności od promienia komórki - teren miejski (moc BTS 20W):










Maksymalna moc nadajnika BS













[W] [dB]






20 13,0102999566398















Proporcje powierzchni Promień komórki [km] Wysokość anteny BS [m]




1:1 4,36191051999838E-16 43,3256229132038





1:3 7,55505063870637E-16 46,425126166788





1:4 8,72382103999676E-16 47,2926572691079





1:7 1,15405304770321E-15 49,0522735510783





1:9 1,30857315599951E-15 49,8749268065109























Dobór wysokości anteny BS w zależności od promienia komórki - przedmieścia (moc BTS 40W):










Maksymalna moc nadajnika BS













[W] [dB]






40 16,0205999132796















Proporcje powierzchni Promień komórki [km] Wysokość anteny BS [m]





1:1 3,58471301779702 7,00048017900689





1:3 6,20890507737799 21,827803686247





1:4 7,16942603559403 28,523921507652





1:7 9,48425916662676 46,5344126868912





1:9 10,754139053391 57,2641656040832

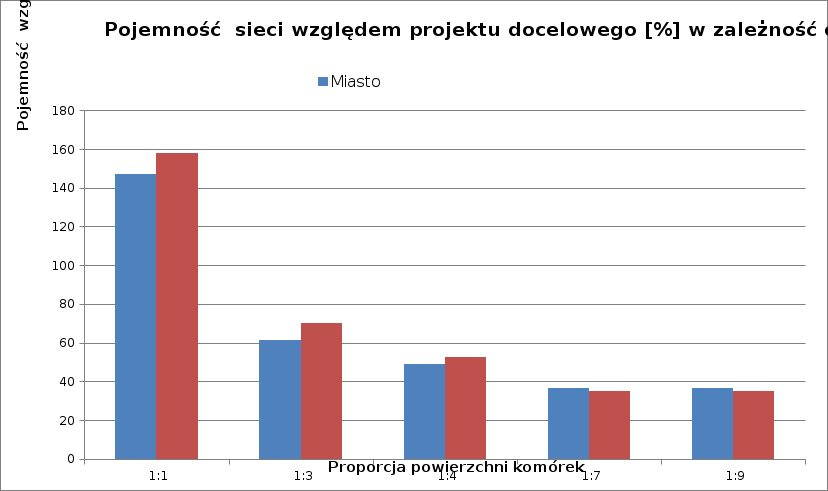

Porównanie wartości projektu docelowego, projektu, otrzymanych po lokalizacji komórek oraz ich zmniejszeniu (na żółto zaznaczono wybrane warianty).










Miejsce: Liczba komórek Proporcje powierzchni Liczba TRX A [Erl] Liczba użytkowników Pojemność [%]

Miasto Docelowo - 1:1 - 180 6000 100

Zaprojektowana 6,06898220131658E+031 1:1 3,64138932078995E+032 1,33857471432239E+033 4,46191571440795E+034 7,43652619067992E+032

Rzeczywista 12 1:1 72 264,672 8822 147,033333333333

Zmniejszona 5 1:3 30 110,28 3676 61,2666666666667

4 1:4 24 88,224 2940 49

3 1:7 18 66,168 2205 36,75

3 1:9 18 66,168 2205 36,75



Przedmieścia Docelowo - 1:1 - 140 14000 100

Zaprojektowana 6 1:1 36 147,6 14760 105,428571428571

Rzeczywista 9 1:1 54 221,4 22140 158,142857142857

Zmniejszona 4 1:3 24 98,4 9840 70,2857142857143

3 1:4 18 73,8 7380 52,7142857142857

2 1:7 12 49,2 4920 35,1428571428571

2 1:9 12 49,2 4920 35,1428571428571



Przedmieścia + miasto Docelowo - 1:1 - 320 20000 100

Zaprojektowana 6,06898220131658E+031 1:1 3,64138932078995E+032 1,33857471432239E+033 4,46191571440795E+034 2,23095785720397E+032

Rzeczywista 21 1:1 126 486,072 30962 154,81

Zmniejszona 7 wybrane 42 159,48 8596 42,98








































































































Porównanie wartości projektu docelowego, projektu, otrzymanych po lokalizacji komórek oraz ich zmniejszeniu dla mniejszej liczby częstotliwości.










Miejsce: Liczba komórek Liczba częstotliwości Liczba TRX A [Erl] Liczba użytkowników Pojemność [%]

Miasto: Docelowo - - - 180 6000 100

Zaprojektowana 6,06898220131658E+031 2 3,64138932078995E+032 1,33857471432239E+033 4,46191571440795E+034 7,43652619067992E+032

6,06898220131658E+031 1 1,82069466039497E+032 3,475706106694E+032 1,15856870223134E+034 1,93094783705223E+032

Rzeczywista 12 2 72 264,672 8822 147,033333333333

12 1 36 68,724 2290 38,1666666666667

Zmniejszona 5 2 30 110,28 3676 61,2666666666667

5 1 15 28,635 954 15,9



Przedmieścia: Docelowo - - - 140 14000 100,000

Zaprojektowana 6 2 36 147,6 14760 105,429

6 1 17 40,968 4096 29,257

Rzeczywista 9 2 54 221,4 22140 158,143

9 1 27 61,452 6145 43,893

Zmniejszona 2 2 12 49,2 4920 35,143

2 1 6 13,656 1365 9,750



Przedmieścia + miasto: Docelowo - - - 320 20000 100,000

Zaprojektowana 6,06898220131658E+031 2 3,64138932078995E+032 1,33857471432239E+033 4,46191571440795E+034 223095785720397000000000000000000,000

6,06898220131658E+031 1 1,82069466039497E+032 3,475706106694E+032 1,15856870223134E+034 57928435111567000000000000000000,000

Rzeczywista 21 2 126 486,072 30962 154,810

21 1 63 130,176 8435 42,175

Zmniejszona 7 2 42 159,48 8596 42,980

7 1 21 42,291 2319 11,595










Wykresy:

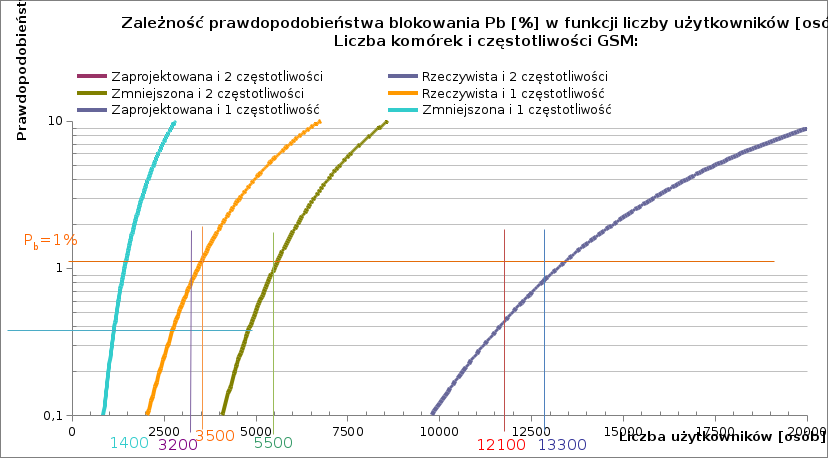

Zależność prawdopodobieństwa blokowania Pb [%] w funkcji liczby użytkowników [osób] - MIASTO


Liczba użytkowników / sektor Natężenie ruchu / sektor Prawdopodobieństwo blokowania Liczba użytkowników w całej sieci


Zaprojektowana i 2 częstotliwości Rzeczywista i 2 częstotliwości Zmniejszona i 2 częstotliwości


220 6,6 0,0144 4,00552825286894E+034 7920 3300


260 7,8 0,0669 4,73380611702693E+034 9360 3900


300 9 0,2230 5,46208398118492E+034 10800 4500


340 10,2 0,5800 6,19036184534291E+034 12240 5100


380 11,4 1,2500 6,9186397095009E+034 13680 5700


420 12,6 2,3000 7,64691757365889E+034 15120 6300


460 13,8 3,7900 8,37519543781688E+034 16560 6900


500 15 5,6800 9,10347330197487E+034 18000 7500


540 16,2 7,9200 9,83175116613286E+034 19440 8100


580 17,4 10,4000 1,05600290302908E+035 20880 8700











Liczba użytkowników / sektor Natężenie ruchu / sektor Prawdopodobieństwo blokowania Liczba użytkowników w całej sieci


Zaprojektowana i 1 częstotliwość Rzeczywista i 1 częstotliwość Zmniejszona i 1 częstotliwość


20 0,6 0,000381 3,64138932078995E+033 720 300


40 1,2 0,0164 7,28277864157989E+033 1440 600


60 1,8 0,125 1,09241679623698E+034 2160 900


80 2,4 0,471 1,45655572831598E+034 2880 1200


100 3 1,21 1,82069466039497E+034 3600 1500


120 3,6 2,44 2,18483359247397E+034 4320 1800


140 4,2 4,17 2,54897252455296E+034 5040 2100


160 4,8 6,36 2,91311145663196E+034 5760 2400


180 5,4 8,91 3,27725038871095E+034 6480 2700


200 6 11,7 3,64138932078995E+034 7200 3000

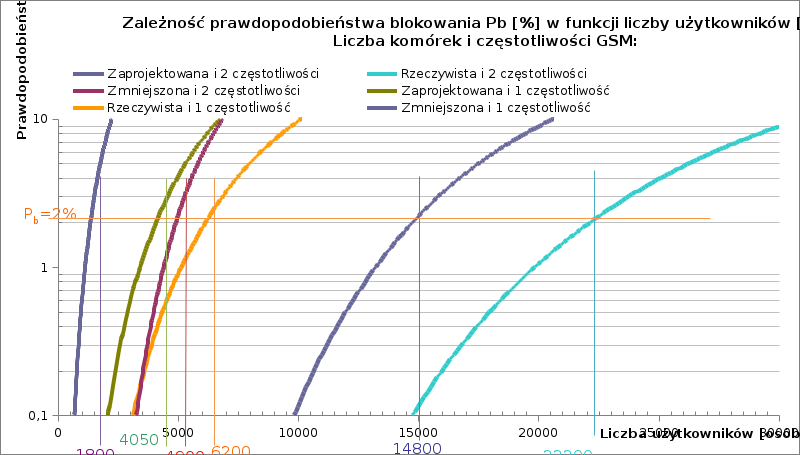

Zależność prawdopodobieństwa blokowania Pb [%] w funkcji liczby użytkowników [osób] - PRZEDMIEŚCIA


Liczba użytkowników u pojedynczym sektorze Natężenie ruchu / sektor Prawdopodobieństwo blokowania Liczba użytkowników w całej sieci


Zaprojektowana i 2 częstotliwości Rzeczywista i 2 częstotliwości Zmniejszona i 2 częstotliwości


400 4 0,0056 7200 10800 2400


500 5 0,0472 9000 13500 3000


600 6 0,223 10800 16200 3600


700 7 0,713 12600 18900 4200


800 8 1,72 14400 21600 4800


900 9 3,38 16200 24300 5400


1000 10 5,68 18000 27000 6000


1100 11 8,52 19800 29700 6600


1200 12 11,7 21600 32400 7200


1300 13 15,1 23400 35100 7800











Liczba użytkowników u pojedynczym sektorze Natężenie ruchu / sektor Prawdopodobieństwo blokowania Liczba użytkowników w całej sieci


Zaprojektowana i 1 częstotliwość Rzeczywista i 1 częstotliwość Zmniejszona i 1 częstotliwość


100 1 0,0511 1800 2700 600


150 1,5 0,353 2700 4050 900


200 2 1,21 3600 5400 1200


250 2,5 2,82 4500 6750 1500


300 3 5,22 5400 8100 1800


350 3,5 8,25 6300 9450 2100


400 4 11,7 7200 10800 2400


450 4,5 15,4 8100 12150 2700


500 5 19,2 9000 13500 3000


550 5,5 22,9 9900 14850 3300


600 6 26,5 10800 16200 3600


650 6,5 29,9 11700 17550 3900


700 7 33,1 12600 18900 4200

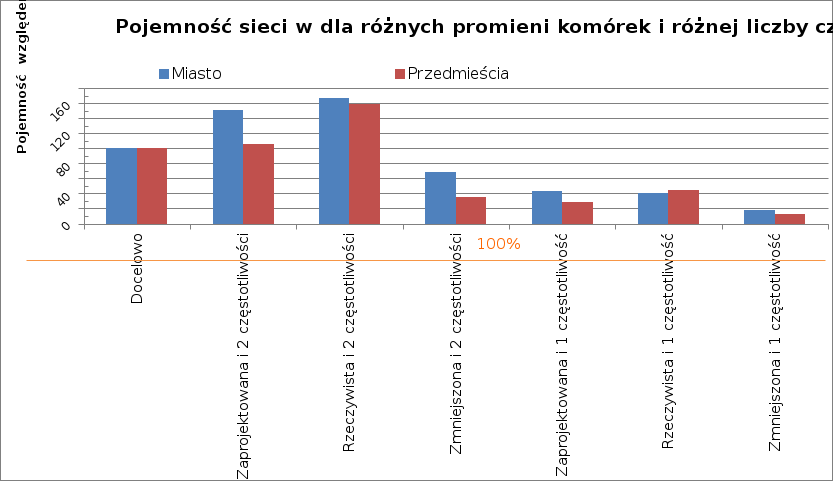

Porównanie pojemności sieci dla różnych wariantów, dane odczytane z wykresu zależności prawdopodobieństwa blokowania Pb [%] w funkcji liczby użytkowników

Liczba komórek i częstotliwości GSM Możliwa do obsłużenia liczba użytkowników w sektorze przy zadanym prawdopodobieństwie blokowania

Miasto Przedmieścia

Użytkowników Pojemność [%] Użytkowników Pojemność [%]

Docelowo 8000 100 14000 100

Zaprojektowana i 2 częstotliwości 12100 151,25 14800 105,714285714286

Rzeczywista i 2 częstotliwości 13300 166,25 22200 158,571428571429

Zmniejszona i 2 częstotliwości 5500 68,75 4900 35

Zaprojektowana i 1 częstotliwość 3500 43,75 4050 28,9285714285714

Rzeczywista i 1 częstotliwość 3200 40 6200 44,2857142857143

Zmniejszona i 1 częstotliwość 1400 17,5 1800 12,8571428571429








































Wyszukiwarka

Podobne podstrony:
projekt wentylacja cao, IŚ Tokarzewski 27.06.2016, V semestr COWiG, WiK (Wentylacja i Klimatyzacja),
projekt cały
Caly opis do projektu 2
Cały projekt
DUH IMPEX, cały projekt (ćw. 1)
Cały Projekt
projekt 165 cały świat w bieli DMR 1807
Cały projekt stopy fundamentowej SLACKE
DUH IMPEX cały projekt (ćw 1)
caly projekt, Uczelnia, Różne, UCZELNIA OD KOCHANEJ MONIKI, semestr 5, Surowce i procesy tecgnologii
Cały projekt
projekt o narkomanii(1)
!!! ETAPY CYKLU PROJEKTU !!!id 455 ppt
Wykład 3 Dokumentacja projektowa i STWiOR

więcej podobnych podstron
