2. Obliczenie krokwi.

• Założenia:

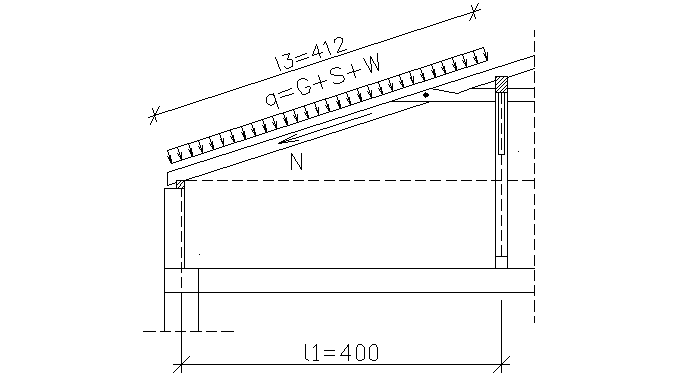

• schemat statyczny krokwi

1. przyjęto belkę wolno podpartą

2. podparcie stanowi murłat i płatew

• rozstaw krokwi c = 0,8 m

• klasa drewna K - 27

• przyjęto do obliczeń przekrój krokwi 6x16

• R_dm = 13 MPa = 1,3 kN/cm² - wytrzymałość obliczeniowa na zginanie,

• R_dc = 11,5 MPa = 1,15 kN/cm² - wytrzymałość obliczeniowa na ściskanie,

• Rkc = 20 MPa = 2,0 kN/cm² - wytrzymałość charakterystyczna na ściskanie lub docisk wzdłuż włókien,

• E_m = 9000 MPa = 900 kN/cm² - średni moduł sprężystości wzdłuż włókien,

• m = 1,0 - współczynnik korekcyjny wg. PN - 81/B - 031250.01

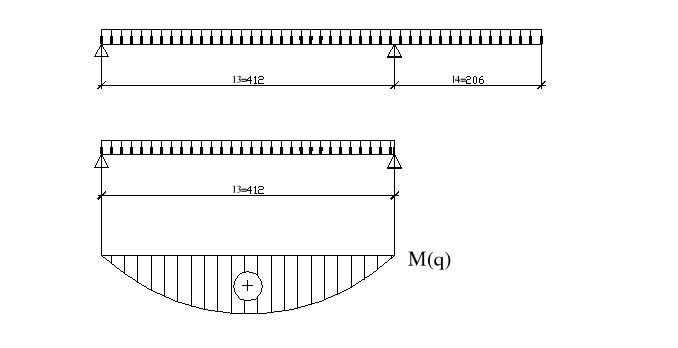

1. Schemat statyczny do obliczeń krokwi.

1.

   Zestawienie obciążeń na 1 mb krokwi.

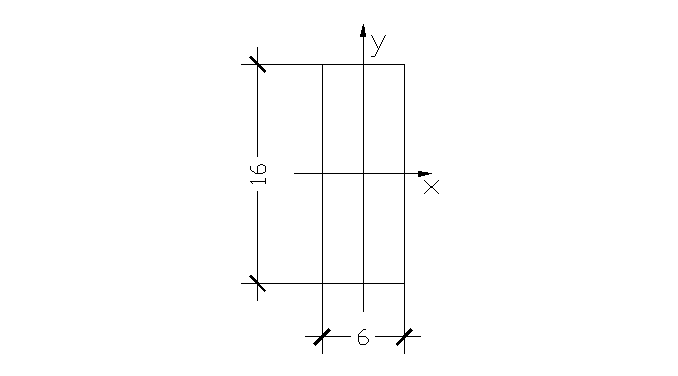

Przyjęto przekrój krokwi 6 x 16 cm.


W_x > W_xp

2. Sprawdzenie stanu granicznego nośności


Sprawdzenie naprężeń w krokwi z uwzględnieniem siły ściskającej N.


Siła podłużna w środku rozpiętości krokwi w miejscu maksymalnego momentu zginającego.

W związku z tym, że _c *15 nie można pominąć wpływu wyboczenia.

Obliczenie naprężeń w krokwi z uwzględnieniem siły ściskającej i wpływu wyboczenia.

k_E - współczynnik wyboczeniowy Eulera,

k_w - współczynnik wyboczeniowy,

η₂ - współczynnik dla przekroju prostokątnego η₂ = 0,004

R_kc - wytrzymałość charakterystyczna drewna na ściskanie wzdłuż włókien,

Dla drewna klasy K - 27 R_kc= 20 MPa

R_dc - wytrzymałość obliczeniowa drewna na ściskanie wzdłuż włókien,

Dla drewna klasy K - 27 R_dc= 11,5 MPa

E_k - wartość charakterystyczna modułu sprężystości,

R_dm­ - wytrzymałość obliczeniowa na zginanie

Dla drewna klasy K - 27 R_dm = 13,0 MPa


E_m - średni moduł sprężystości R_m = 9000 MPa

Naprężenia obliczeniowe w krokwi nie przekraczają wytrzymałości obliczeniowej na ściskanie wzdłuż włókien

3. Sprawdzenie stanu granicznego użytkowania.


Sprawdzenie strzałki ugięcia.

Warunek strzałki ugięcia jest spełniony.

Ze względu na nie przekroczenie dopuszczalnej wartości ugięcia i naprężeń przyjęto krokiew o przekroju 6 x 16 cm.

PB KBO

Projekt budynku mieszkalnego, wielorodzinnego, wykonanego w technologii tradycyjnej.

Strona - 11 -













M_max.=ql₃²/8













---
