POLITECHNIKA WROCŁAWSKA |
LABORATORIUM TERMODYNAMIKI |
Sprawozdanie z ćwiczenia nr 25 |
|
|
Data wykonania ćwiczenia: |
Program ćwiczenia
Celem ćwiczenia było zaobserwowanie wpływu przestrzeni szkodliwej na wydajność sprężarki tłokowej
Protokół pomiarowy (w załączniku)
Schemat stanowiska pomiarowego

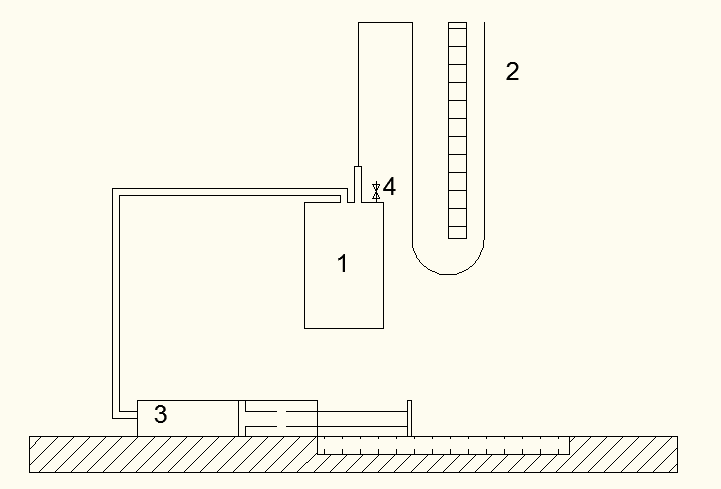

Rysunek 1. Schemat stanowiska pomiarowego. 1 – zbiornik, 2 – manometr, 3 – pompka, 4 – zawór opróżniający.
Wzory wynikowe
Przeliczenie mmH2O na Pa
(4.1)
Obliczenie Δmi/Δm1
(4.2)
Obliczenie εr
(4.3)
Indywidualny przykład obliczeń (tabela 1, pomiar 2)
Przeliczenie mmH2O na Pa z 4.1
Obliczenie Δmi/Δm1 z 4.2
Obliczenie εr z 4.3
Tabela wynikowa
Tabela 1. Wyniki pomiarów
Wielkość (symbol) |
Odległość |
Stopień sprężania, εr
|
ΔP |
Δmi/Δm1 |
|
Jednostka miary |
m |
- |
mmH2O |
Pa |
- |
1 |
0 |
0,00 |
135 |
1324 |
1,00 |
2 |
0,02 |
0,08 |
243 |
2383 |
1,80 |
3 |
0,04 |
0,16 |
300 |
2942 |
2,22 |
4 |
0,06 |
0,24 |
307 |
3011 |
2,27 |
5 |
0,08 |
0,33 |
307 |
3011 |
2,27 |
6 |
0,1 |
0,41 |
350 |
3432 |
2,59 |
7 |
0,12 |
0,49 |
370 |
3628 |
2,74 |
8 |
0,14 |
0,57 |
417 |
4089 |
3,09 |
Wykres

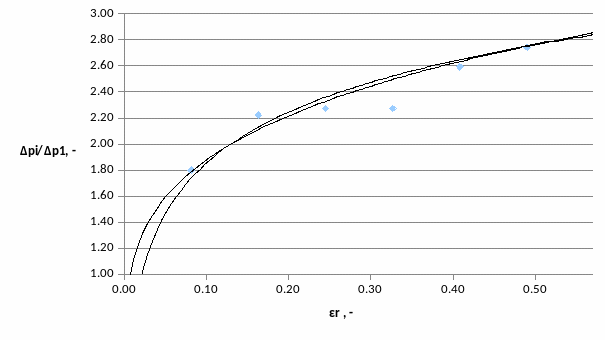

Wykres 1. Charakterystyka Δmi/Δm1 = f(εr)
Uwagi i wnioski
Objętość szkodliwa jest cechą każdej sprężarki i definiowana jest jako objętość powietrza jaka pozostaje w cylindrze po zakończeniu ruchu tłoka mającego na celu wypchnięcie powietrza. W przypadku badanej sprężarki można zaobserwować, że wraz ze wzrostem przestrzeni szkodliwej, maleje wydajność sprężarki. Nasuwa się zatem oczywisty wniosek, że występowanie przestrzeni szkodliwej jest wysoko niekorzystnym zjawiskiem, zwłaszcza w małych sprężarkach. Aby pomiary były jak najdokładniejsze trzeba by było prowadzić przemianę izotermiczną co jest niewykonalne w dostępnych warunkach laboratoryjnych.
