TEMAT: PARCIE WYWOŁANE OBCIĄŻENIEM LINIOWYM DZIAŁAJĄCYM W NAZIOMIE

AUTORZY:URSZULA BIELA , PRZEMYSŁAW BIELECKI

Arkusz zawiera program służący do obliczania parcia granicznego oraz parcia pośredniego

(sprężystego) wywołanego obciążeniem liniowym działającym w naziomie

INFORMACJE DLA UŻYTKOWNIKA

komórki do wprowadzania danych

komórki podające wyniki obliczeń

PIŚMIENNICTWO:

PN 83/B-03010 Ściany oporowe. Obliczenia statyczne i projektowanie.

a) PARCIE GRANICZNE

RYS.1

Wypadkową parcia granicznego wyznaczamy według wzoru:

EaQ =

0.954917491472191

kN

w którym:

Q =

1.28539816339745

[rad]

gdzie:

EaQ -

wypadkowa parcia granicznego

Q -

kąt nachylenia płaszczyzny odłamu parcia do poziomu

d2(n) -

kąt tarcia gruntu o ścianę

d2(n) =

2

[rad]

F(n) -

wartość charakterystyczna kąta tarcia wew. gruntu

F(n) =

1

[rad]

Q-

wartość char. obc. liniowego działającego w naziomie

Q=

1

[kN/m]

Jednostkowe parcie graniczne wyznaczamy według wzorów:

ea1=

1809.08481295913

kN/m2

ea2=

1809.14612646713

kN/m2

ea3=

1809.14612646713

kN/m2

w których:

hp=

15.5746050832225

[m]

Ka=

11.616

Ea1=

14087.4133112921

kN

h2=

15.574077246549

[m]

Dh=

7.78677471388219

[m]

gdzie:

hp-

wys.działania parcia od obciążenia liniowego na naziomie

h1,h3,Dh-

wys.jak na rys.1

h1=

20

[m]

h3=

20

[m]

Ea1-

wypadkowa parcia od obciążenia liniowego na naziomie

Ka-

współczynnik parcia dla b=e=0

g(n) -

ciężar objętościowy gruntu

g(n) =

10

[kN/m3]

b) PARCIE POŚREDNIE (SPRĘŻYSTE)

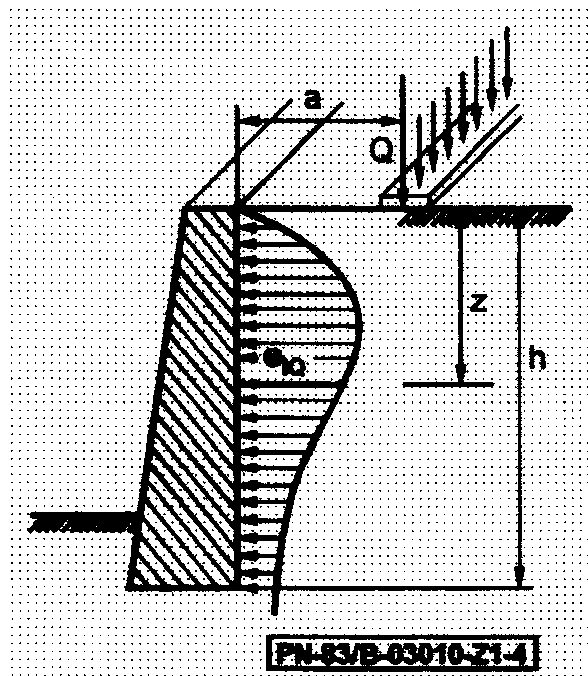

RYS.2

Jednostkowe parcie pośrednie wywołane obciążeniem liniowym obliczamy wg wzoru:

dla

eIQ=

0.007382955760399

dla a < 0,4h

eIQ=

0.003290860678205

a,h,z -

odległości jak na rys.2

a=

10

[m]

h=

15

[m]

z=

23

[m]

Wypadkowa parcia pośredniego, wywołanego obciążeniem liniowym, jest równoważna polu

powierzchni wykresu jednostkowego parcia na wysokości ściany.
