B 5900/B/270

Dane techniczne:

Momenty dokręcania śrub głowicy:

Ilość cylindrów:

2

Gwint śruby: M10

Ilość stopni sprężania:

2

Min moment obrotowy

45,28

Nm

Wydajność teoretyczna:

653

l/min

Max moment obrotowy

55,34

Nm

Moc

silnika:

4,1

kW

Obroty na wale sprężarki: 1370

min

-1

Ciśnienie nominalne:

12

bar

Wymiary:











wymiary w mm

A

B

C

D

E

F

G

L

M

N

P

405

489

430

306

344

131

190

170

110

11

1 1/4” F

Ciężar w opakowaniu:

22,5 kg

Wymiary w opakowaniu:

361 x

441 x

527

22

B 5900/B/270

Poz. Nazwa części

Ilość szt.

Nr katalogowy

001

Korpus B 5900

1

5961100

001

Korpus B 5900 NE

1

5961101

002

Cylinder B 5900

1

5930000

002

Cylinder B 5900 NE

1

5930000

003 Głowica 1

5361400

004

Wał korbowy

1

5961200

005 Pokrywa

korpusu

1

5961300

005

Pokrywa korpusu

1

5961301

006 Płyta zaworowa B 5

1

5940050

006

Płyta zaworowa B 5900

1

5940051

007

Łożysko korbowodu 33x30x27

4

9013013

008

Korbowód B 5000 C/AST

2

5011100

010 Nakrętka zabezpieczająca M8 U

4

9128234

011

Tłok

1

5021100

012 Tłok 1

5922100

013

Sworzeń tłokowy 18x45

1

5021200

014 Sworzeń tłokowy 18x95

1

5922200

015

Pierścień zabezpieczający 18 UNI 7434

4

9140050

016 Pierścień tłokowy AC 55 x 2

1

9020014

016

Pierścień tłokowy AC 105 x 2,5

1

9020035

017 Pierścień tłokowy ROS 105 x 2,5

1

9020047

017

Pierścień tłokowy ROS 55 x 2

1

9020044

018 Pierścień tłokowy ROF 55 x 4

1

9020074

018

Pierścień tłokowy ROF 105 x 5,5

1

9020065

023

Filtr B 50/59/6000 EXP.

1

5281000

024

Kolektor B 5/6/7000

1

1070100

026 Pokrywa

wału LOV B50/59/6000

1

5060690

027

Pokrywa wału LV B50/5900

1

5061590

028 Rura

chłodząca B 46/4900 C/MAN 1

1

5962020

029

Koło pasowe Ø 370 B 4900

1

4000100

029 Koło pasowe Ø 430 B 50/60/7000

1

5000100

030

Łożysko kulkowe 6206

2

9170020

032

Wziernik poziomu oleju

1

9022003

033

Korek wlewu oleju 3/8” B 46/5

1

9024006

034

Uszczelka Angus 42x30x7

1

9163020

035

Śruba koła pasowego

1

9110024

036 Podkładka 10,5 x 38 x 5

1

9004009

060

Uszczelka pokrywy korpusu

1

5950101

061 Uszczelka

1

5950201

062

Uszczelka

1

5950300

063 Uszczelka

1

5940301

064

Uszczelka

1

5050400

065 Uszczelka

2

5050501

066

Uszczelka

1

5070200

067 Uszczelka

1

5950600

110

Zawór bezpieczeństwa 1/4" 4,5 bar

1

9049020

110 Zawór

bezpieczeństwa 1/4" 13,5 bar

1

9049011

110

Zawór bezpieczeństwa 1/4"15 bar

1

9049032

Komplet uszczelek (poz. 060 do 067)

1

5350050

23

B 5900/B/270

Poz.

Nazwa części

Ilość szt.

Nr katalogowy

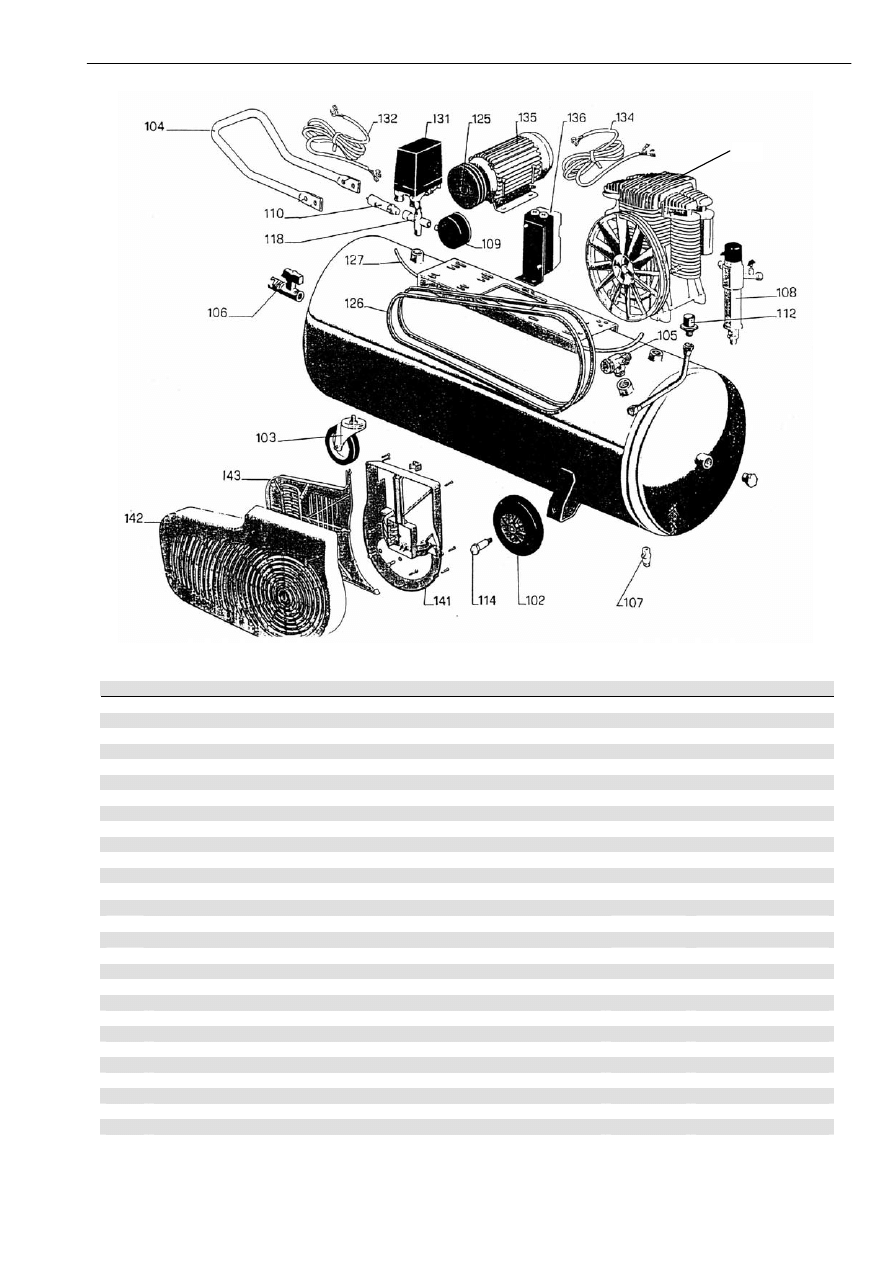

102 Koło jezdne Ø300 x 67 z otworem Ø20

2

9042008

102

Koło jezdne Ø300 x 57 z otworem Ø20

2

9042017

103 Koło jezdne Ø125

1

9044002

104

Uchwyt

1

9083802

105

Zawór zwrotny 1” M 3/4” M

1

9048011

106

Zawór wyjściowy 1/2” M

1

9047005

107

Korek spustowy kondensatu 3/8”

1

9053063

108

Zawór redukcyjny 1/2” 2R 1/4

1

9051002

109 Manometr

1

9052056

110

Zawór bezpieczeństwa

1

9049048

110 Zawór

bezpieczeństwa 1

9049036

112

Złączka 3/4” 3/4”

1

9053008

114

Sworzeń koła

φ300

2 9011019

114

Sworzeń koła

φ200

2

9011023

118 Trójnik

150/500

1

9053550

125

Koło pasowe

φ180 x 2A z otworem φ28

1

9076031

126 Pasek

klinowy

A72

1

9075008

127

Przewód odpowietrzający 4/6

1

9270006

131 Wyłącznik ciśnieniowy 1/4” MDR 3/11

1

9063059

132

Kabel 4 x 1.5 x 2000

1

9065002

134

Kabel 4 x 1.5 x 1000

1

9065033

135

Silnik HP 5.5 T 230/400 V MEC 112

1

8470011

141 Osłona silnika B 5-6000

1

831610D

142

Osłona paska klinowego B 5000

1

833620D

143

Siatka ochronna paska klinowego B 5000

1

833630D

143

Siatka ochronna paska klinowego B 5000

1

833640D

Osłona kompletna (141+142+143)

1

833600D

145

Rurka B 5900 B/270

1

9046483

146 Główka sprężarki B 5900 z kołem pasowym

1

5300000
