Usprawnienia

Świat Radio  Listopad 2005

Jak bez włączania QRO zestroić antenę

Układy cichego strojenia anten

runku zaporowym. Ze względu na

niekorzystny  wpływ  pojemności

złącza zwierającej do masy składo-

we  o wyższych  częstotliwościach

zalecane  jest  użycie  diody  małej

mocy  (charakteryzującej  się  małą

pojemnością  złącza).  Sygnał  szu-

mów  po  wzmocnieniu  za  pomocą

dwutranzystorowego wzmacniacza

jest  podawany  na  mostek  poprzez

transformator  w.cz.  nawinięty  na

rdzeniu pierścieniowym. Cewki L2

i L3  odpowiadają  opornikom  RA

i RB z rys. 1. Druga gałąź składa się

z opornika  odniesienia  o wartości

50Ω  (należy  użyć  tu  oporników

bezindukcyjnych  np.  masowych)

i przetransformowanej  przez  ob-

wód dopasowujący impedancji an-

teny.  W stanie  roboczym  gniazdo

antenowe radiostacji jest połączone

z anteną,  natomiast  po  przełącze-

niu  impedancja  wejściowa  układu

dopasowującego  stanowi  czwarty

element mostka. Wejście odbiornika

znajduje się na przekątnej mostka,

dzięki  czemu  służy  on  jako  czuły

wskaźnik równowagi.

Transformator nawinięty jest na

rdzeniu  T50-2  (lub  zbliżonym;  ze

względu  na  małą  moc  generatora

szumów  powierzchnia  jego  prze-

kroju  nie  jest  istotna)  przewodem

3  x  DNE  0,3 mm  skręconym  tak,

aby  na  długości  1 cm  znajdowały

się trzy zwoje. Trifilarne uzwojenie

transformatora  składa  się  z 8  zwo-

jów. Uzwojenia można zalać steary-

ną  dla  zwiększenia  stabilności  me-

chanicznej. Stosowanie do tego celu

lakierów  lub  kleju  niesie  ze  sobą

niebezpieczeństwo  rozpuszczenia

emalii  i wystąpienia  zwarć  między

uzwojeniami.

Jako przełącznika najlepiej użyć

przycisku,  co  zwalnia  operatora

z konieczności  pamiętania  o po-

wrocie  do  stanu  roboczego  po  do-

strojeniu  anteny.  Tranzystory  we

wzmacniaczu mogą być dowolnego

typu,  pod  warunkiem  że  będą  za-

pewniać  dostateczne  wzmocnienie

w zakresie krótkofalowym. W prak-

tyce wystarczają zwykłe tranzysto-

ry  m.cz.  Przy  użyciu  tranzystorów

o większej częstotliwości granicznej

i zachowaniu  zasad  montażu  UKF

generator może dostarczać wystar-

czająco silnego sygnału także w za-

kresie ultrakrótkofalowym.

Dzięki małemu poborowi prądu

układ  można  zasilać  z baterii  9V.

Mostek  można  uzupełnić  o wskaź-

nik włączenia na diodzie świecącej.

Całość,  zmontowaną  np.  na  płytce

uniwersalnej,  najlepiej  umieścić

w metalowej  obudowie  ekranu-

jącej  lub  w obudowie  plastikowej

tak, aby przełącznik i transformator

znajdowały się jak najbliżej gniazd

koncentrycznych.

Strojenie  anteny  przeprowadza

się  jak  zwykle  za  pomocą  skrzyn-

ki  antenowej,  dążąc  do  uzyskania

minimum  poziomu  odbieranych

szumów.  Znalezione  w ten  sposób

ustawienie jest bliskie optymalnego

i jeśli  wymaga  korekty  w trakcie

nadawania, to tylko niewielkiej.

Ze  względu  na  to,  że  w trakcie

nadawania, układ nie jest połączo-

ny  z nadajnikiem  można  stosować

go  niezależnie  od  mocy  nadajnika

– a więc nie tylko przy pracy QRP.

W trakcie strojenia w oporności od-

Strojenie anteny przy pełnej mocy nadajnika na częstotliwości korespon-

denta lub w jej pobliżu (często na SSB połączone z gwizdaniem do mikro-

fonu) nie jest oznaką dobrej techniki operatorskiej. Jedną z możliwości

jest strojenie anteny (na zbliżonej wolnej częstotliwości) przy użyciu

możliwie najmniejszej mocy nadawania. Redukcja mocy i odstrajanie się

od częstotliwości nadawania bywa jednak często uważane za uciążliwe,

zwłaszcza w przypadkach gdy liczy się czas np. w trakcie zawodów.

Za pomocą prostych układów można znacznie skrócić całą procedurę.

Istnieją także stosunkowo nieskomplikowane rozwiązania pozwalające na

strojenie anteny w ogóle bez konieczności włączania nadajnika. I od nich

właśnie rozpoczniemy nasz przegląd.

W rozwiązaniach pozwalających

na  strojenie  anten  bez  użycia  na-

dajnika stosowane są układy most-

kowe  zasilane  przez  pomocniczy

generator sygnałowy. Zasadę dzia-

łania układu mostkowego przedsta-

wia

rys. 1. Mostek złożony z gałęzi

o stałych  impedancjach  (na  rysun-

ku symbolizowanych przez oporni-

ki RA i RB) oraz gałęzi zawierającej

oporność wzorcową 50Ω i zmienną

impedancję  systemu  antenowego

jest,  za  pomocą  obwodu  dopaso-

wującego,  doprowadzany  do  rów-

nowagi, rozpoznawanej jako mini-

mum wskazań miernika umieszczo-

nego na przekątnej AB.

Jako  czułego  wskaźnika  stanu

równowagi używa się w przypadku

strojenia  anteny  po  prostu  odbior-

nika stacji. Zasadniczo do zasilania

mostka  może  służyć  dowolny  ge-

nerator sygnałowy, co wymagałoby

jednak jego dostrajania do częstotli-

wości roboczej. Znacznie praktycz-

niejszym  rozwiązaniem  jest  uży-

cie  generatora szerokopasmowego,

czyli generatora szumu białego lub

w dostatecznym  przybliżeniu  bia-

łego  w interesującym  zakresie  czę-

stotliwości.

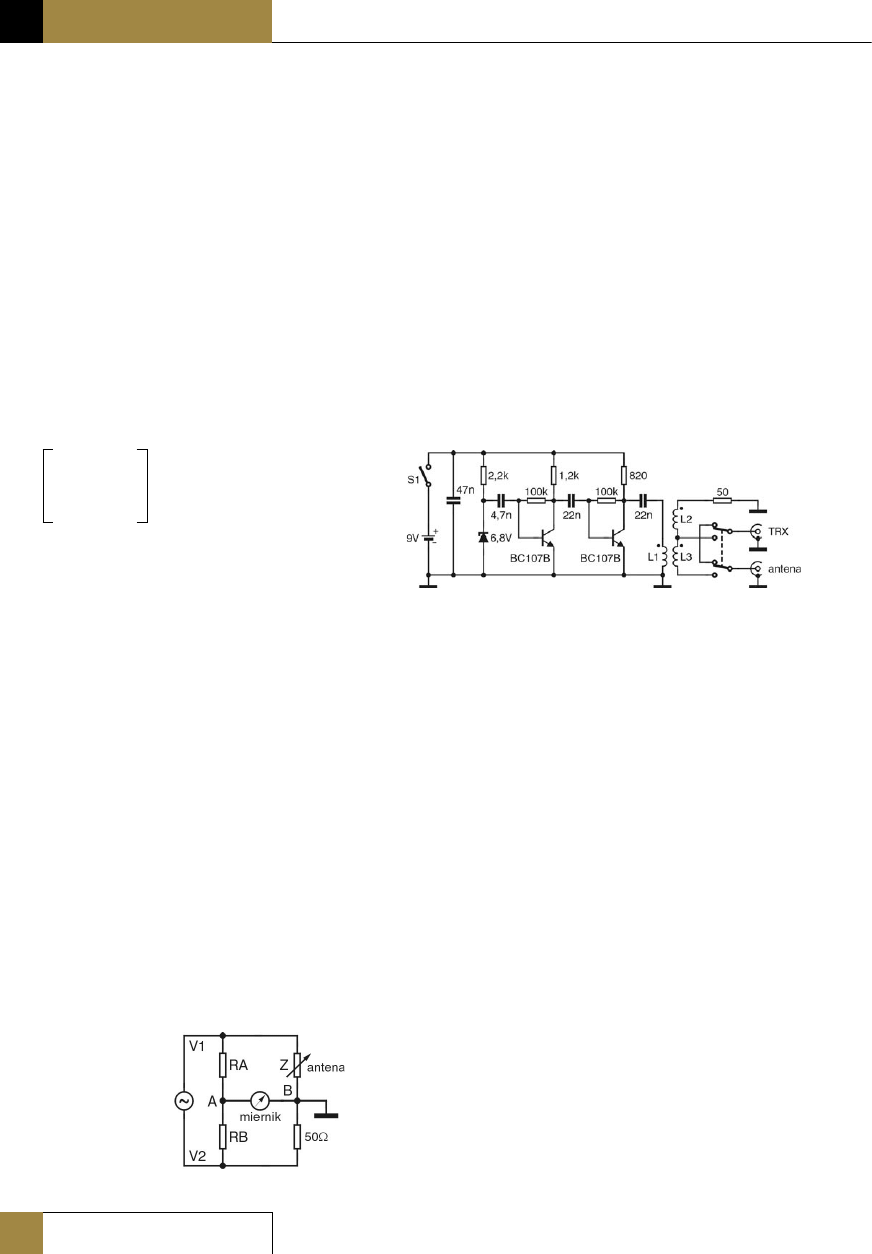

W pierwszym z przedstawionych

układów,  wykonanym  i sprawdzo-

nym praktycznie przez autora (

rys.

2),  jako  źródło  szumu  służy  dio-

da  Zenera  spolaryzowana  w kie-

Rys. 1.

Rys. 2.

Wiele ciekawych infor-

macji na temat dopaso-

wania anten znajduje

się na najnowszej płycie

Świata Radio CD-ŚR04.

55

Świat Radio  Listopad 2005

niesienia wydziela się jedynie część

mocy  generatora  szumów,  dzięki

czemu można użyć oporników ma-

łej mocy np. 1/8W.

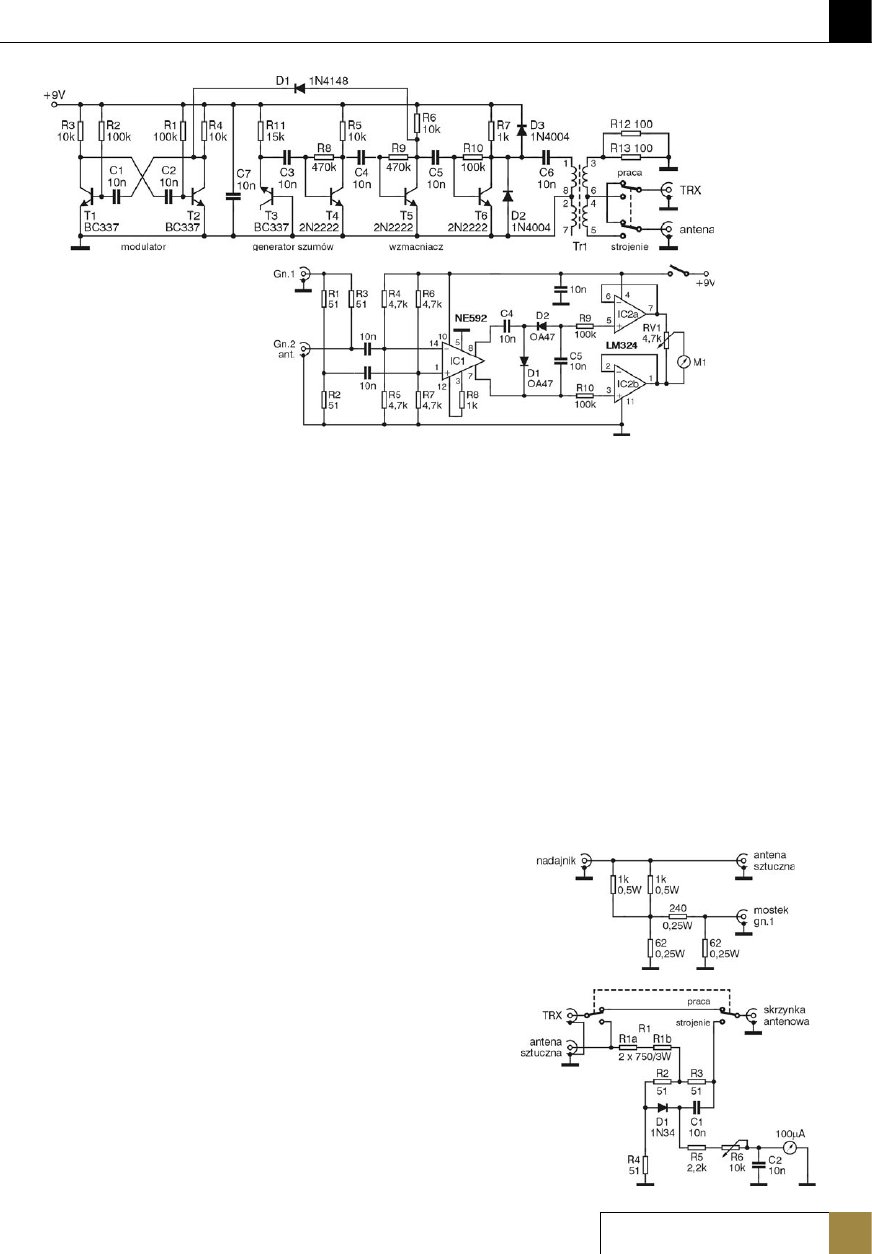

Drugi z układów (

rys. 3) pracują-

cy na tej samej zasadzie jest bardziej

rozbudowany. Jako źródła szumów

użyto tutaj spolaryzowanego w kie-

runku zaporowym złącza baza-emi-

ter  tranzystora  T3.  Sygnał  szumu

jest wzmacniany przez tranzystory

T4 – T6 i doprowadzony podobnie

jak  w poprzednim  do  transforma-

tora w.cz.

Najważniejszą różnicą w stosun-

ku  do  poprzedniego  rozwiązania

jest dodatkowy przerzutnik astabil-

ny,  pracujący  na  tranzystorach  T1

i T2. Kluczuje on sygnał generatora

szumów  za  pośrednictwem  diody

D1 połączonej z kolektorem tranzy-

stora  T5,  co  pozwala  na  łatwiejsze

odróżnienie go od szumów i zakłó-

ceń docierających z anteny.

Diody  D2  i D3  zabezpieczają

tranzystor  T6  przed  zniszczeniem

przez  sygnał  pochodzący  z nadaj-

nika (w przypadku omyłki w obsłu-

dze).  W oryginalnym  rozwiązaniu

transformator nawinięto na rdzeniu

FT50-61 i składa się on z 4 uzwojeń

po 10 zwojów. Można tu oczywiście

użyć  innego  rdzenia  dowolnego

typu np. T50-2, jak w układzie po-

przednim.

Oba  układy  można  także  umie-

ścić  w obudowie  skrzynki  anteno-

wej,  jeżeli  znajdzie  się  tam  dosyć

miejsca.

Kolejne rozwiązanie (

rys. 4) jest

zasadniczo  przeznaczone  do  po-

miarów anten w zakresie od 1,8 do

60-70MHz,  a nie  do  ich  strojenia

w trakcie pracy. Składa się ono po-

dobnie  jak  poprzednie  z mostka,

którego  trzy  elementy  stanowią

oporniki o oporności 50Ω, a czwar-

ty  –  impedancja  systemu  anteno-

wego  oraz  z czułego  woltomierza

w.cz.  Układ  woltomierza  zawiera

wzmacniacz w.cz. na obwodzie NE-

592  (LM592),  detektor  dwupołów-

kowy  na  diodach  germanowych

(lub  Schottky’ego)  D1  i D2  oraz

wtórnik  napięciowy  na  wzmacnia-

czach operacyjnych LM324. Czułość

wskaźnika  jest  regulowana  za  po-

mocą  potencjometru  RV1.  W razie

potrzeby można dobrać wzmocnie-

nie  stopnia  w.cz.  za  pomocą  opor-

nika R8 – zwiększenie jego wartości

powoduje  redukcję  wzmocnienia

i poszerzenie  pasma  przenoszenia.

W oryginalnym rozwiązaniu zasto-

sowano miernik o czułości 250µA.

Do gniazda gn. 1 doprowadzony

jest sygnał z generatora pomiarowe-

go. Może to być dowolny generator

sygnałowy,  generator  kwarcowy,

dip-meter  lub  odpowiednio  stłu-

miony sygnał z nadajnika (przykład

rozwiązania  tłumika  dla  nadajni-

ków o mocy nieprzekraczającej 10W

przedstawiono  na

rys.  5).  Poziom

sygnału generatora powinien leżeć

w zakresie  0,3  –  2mW.  Antena  jest

podłączona do gniazda gn. 2.

Układ  można  zmontować  na

uniwersalnej  płytce  drukowanej

lub  nawet  w powietrzu  i umieścić

w metalowej  obudowie.  Do  zasila-

nia służy bateria 9 V lub akumulato-

rek kadmowo-niklowy.

W celu  ewentualnego  wyskalo-

wania miernika należy do gniazda

antenowego  podłączyć  precyzyjne

oporniki  bezindukcyjne:  75Ω  dla

WFS  równego  1,5,  100Ω  dla  WFS

równego 2 itd.

Tłumika  podobnego  do  przed-

stawionego  na  rys.  5  można  użyć

także do strojenia anten za pomocą

sygnału pochodzącego z nadajnika

(

rys.  6).  W czasie  strojenia  sygnał

z nadajnika jest doprowadzony do

anteny  sztucznej  i poprzez  tłumik

oporowy R1 - do mostka pomiaro-

wego  złożonego  z oporników  R2

– R4 i impedancji anteny. Na prze-

kątnej  mostka  włączony  jest  wol-

tomierz  w.cz.  złożony  z detektora

diodowego na diodzie germanowej

i miernika wychyłowego o czułości

100µA. Analogicznie jak w poprzed-

nich  rozwiązaniach  dopasowanie

anteny  prowadzi  do  zrównowa-

żenia  mostka  sygnalizowanego

przez  minimum  wskazań  mierni-

ka.  W układzie  należy  zastosować

oporniki bezindukcyjne, a więc ma-

sowe  lub  metalizowane.  Moc  pro-

mieniowana w trakcie strojenia jest

minimalna i nie powoduje zakłóceń

na częstotliwości roboczej.

W stanie  roboczym  radiostacja

jest  połączona  bezpośrednio  z an-

teną.  Również  i tutaj  najlepiej  jest

użyć przełącznika przyciskowego.

Na podstawie numerów specjal-

nych CQ/DL „Die Welt der Schal-

tungen” i „Auf die Kurzwelle”

Krzysztof Dąbrowski OE1KDA
