Obliczanie odpowiedzi skokowej obiektu o danej transmitancji.

Rozważany jest obiekt o transmitancji G(s) danej wzorem. Należy obliczyć odpowiedź skokową.

Dane: Gs =

2

s3

, u t=1 t

Szukane: y t=?

1. Transformacja sygnału wejściowego obiektu do postaci zespolonej

- odczytując z tabelki transformat otrzymano U s=

1

s

2. Zapisanie i obliczenie wzoru na transformatę sygnału wyjściowego
- sygnał wyjściowy jest równy Y s=Gs⋅U s gdzie U(s) jest sygnałem wejściowym do
naszego obiektu

- po podstawieniu danych otrzymano

Y s =

2

s3

1

s

=

2

ss3

- sygnał ten jest sygnałem wyjściowym w postaci zespolonej

3. Transformacja powrotna do postaci rzeczywistej

postać sygnału Y(s) nie pozwala na skorzystanie z tabeli transformat Laplace'a. Należy najpierw
przekształcić Y(s) tak by było to możliwe. Należy rozbić pierwotny ułamek na tyle ułamków
ile jest składników iloczynu w mianowniku. Otrzymuje się wówczas

Y s =

2

s s3

=

A

s

B

s3

obliczając stałe A oraz B otrzymujemy

Y s=

2

s s3

=

A

s

B

s3

=

As3

s s3

B s

s s3

=

A s3 AB s

s s3

=

sAB3 A

s s3

porównując ułamki otrzymuje się równość

2

s s3

=

s AB3 A

ss3

równość ta spełniona jest tylko wtedy gdy 2≡s AB3 A

z powyższej tożsamości otrzymuje się układ równań

{

AB=0

3 A=2

po prostych przekształceniach otrzymano

{

A=

2
3

B=−

2
3

i ostatecznie podstawiając niewiadome A i B do ułamka otrzymano Y s =

2
3

1

s

2
3

1

s3

- dopiero w tym momencie można skorzystać z tabeli transformat Laplace'a

- y t=

2
3

1 t−

2
3

e

3 t

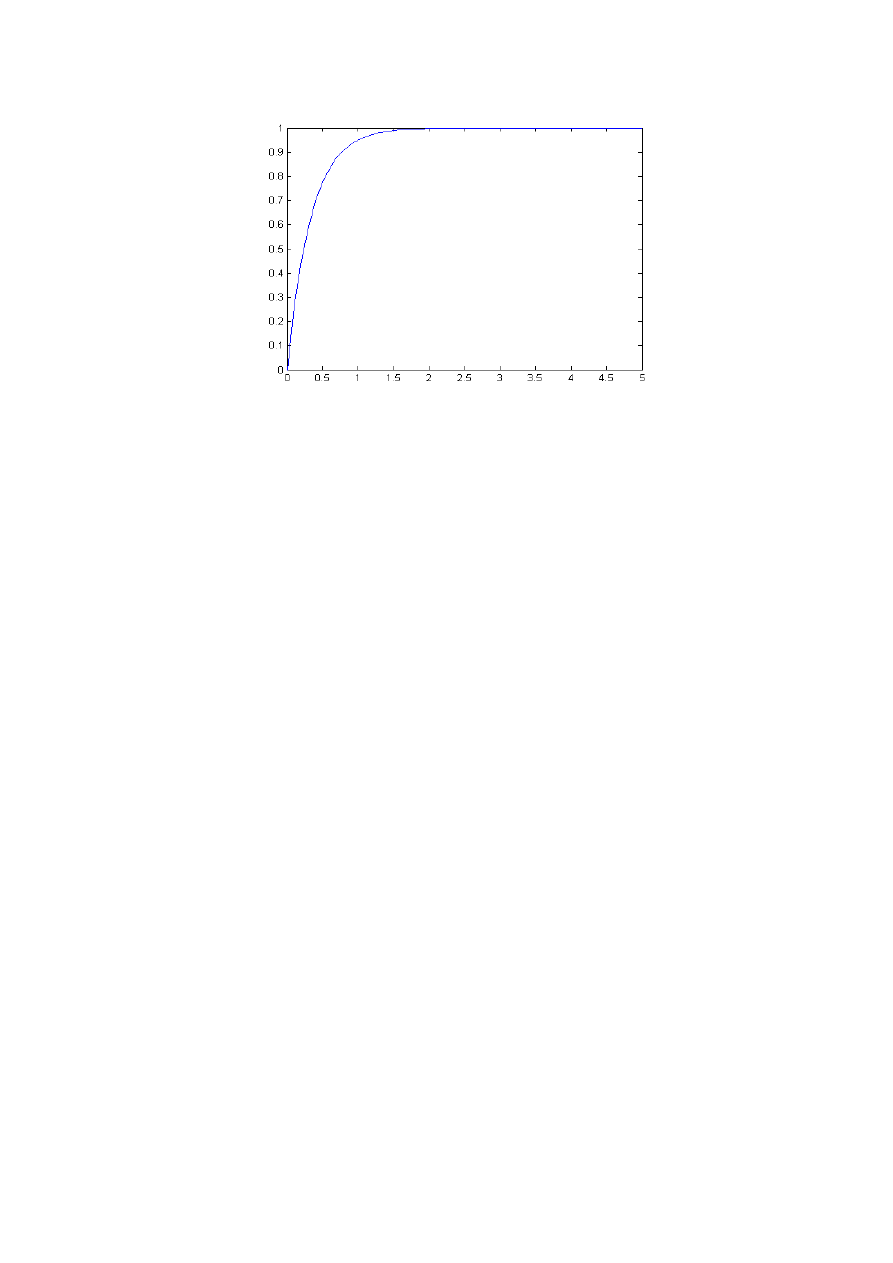

4. Wykreślanie wykresu
