TI 02-01 07 03 T/B/M
pl
Nowe zaciski przewodów giętkich
Podstawa
Okazało się, że wcześniej wdrożone zaciski
przewodów giętkich nie wytrzymują wyso-
kich momentów dokręcania, występujących
w warsztatach. Jeżeli nie użyje się klucza dy-
namometrycznego, moment dokręcenia
może być tak duży, że powoduje uszkodze-
nie zacisku.
Czynności zaradcze
Wprowadzone zostały nowe zaciski prze-
wodów giętkich, które wytrzymują wysokie
momenty dokręcania. Nowe zaciski są wy-
konane z nierdzewnej stali, co poprawiło ich
odporność na korozję.
Nowe zaciski przewodów giętkich można
rozpoznać po cynowym kolorze śruby. Śru-
ba w starym zacisku była w żółtym kolorze
cynku.

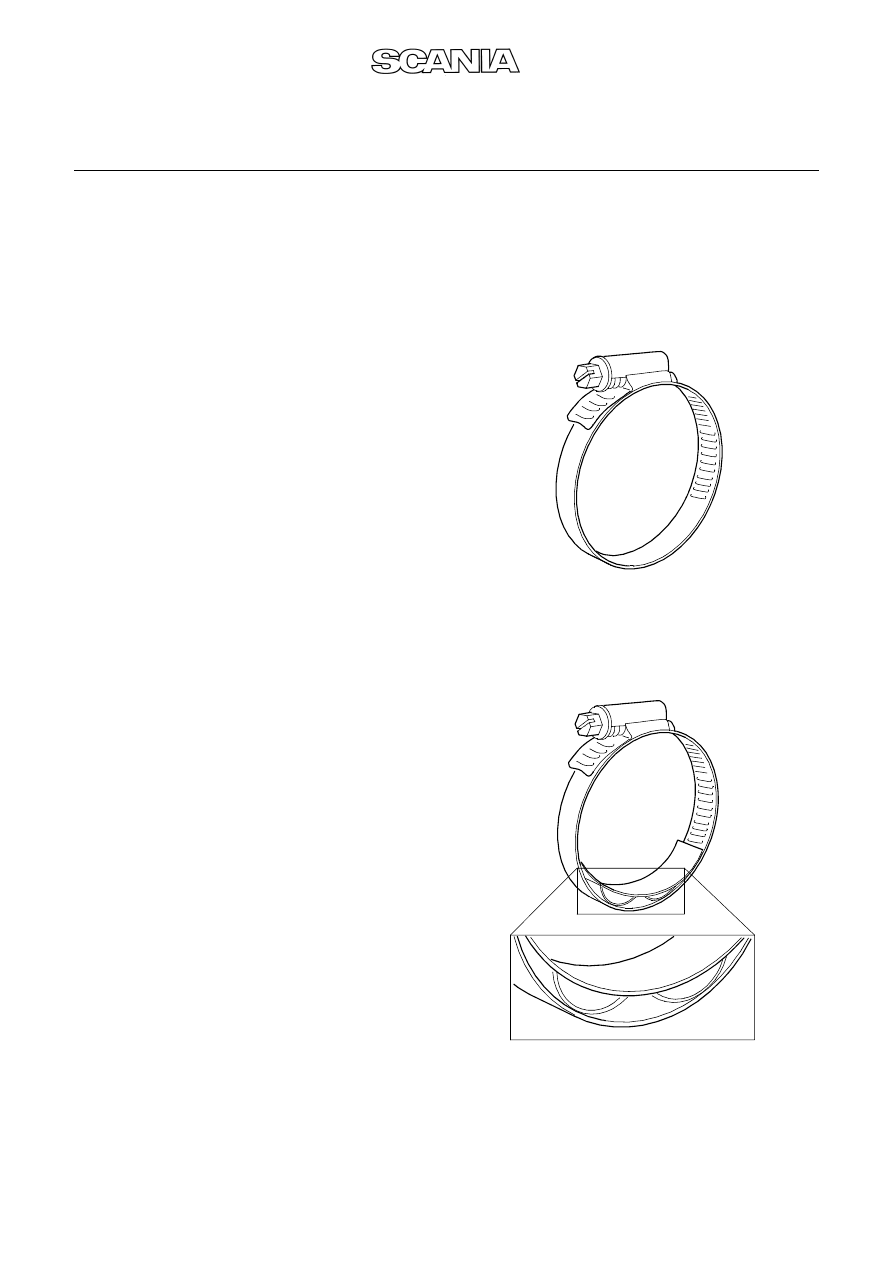

Zacisk przewodu giętkiego ogólnego
stosowania.
Zacisk przewodu giętkiego specjalnego
zastosowania.
2 (3)
ã
Scania CV AB
TI 02-01 07 03 T/B/M pl
W dalszym ciągu dostępne są dwa rodzaje
zacisków przewodów giętkich.
Pierwszy rodzaj można stosować wszędzie
tam, gdzie wymagania dotyczące szczelności
są standardowe. Tych zacisków nie wolno
używać w układzie chłodzenia. Zobacz
tabela 1.
Drugi rodzaj stosuje się w tych miejscach,
gdzie wymagania dotyczące szczelności przy
różnych wahaniach temperatury, ciśnienia
oraz ruchu są szczególnie wysokie, np. w
układzie chłodzenia, sprężonego powietrza
lub hydraulicznym. Zobacz tabela -2.
Tabela 3 przedstawia momenty dociągnię-
cia.
Nowe zaciski przewodów giętkich zostały
wdrożone do produkcji od następujących
numerów podwozi:
Samochód ciężarowy
Scania S„dert–lje
1 268 878
Scania Zwolle
4 447 637
Scania Angers
9 059 860
Scania Ameryka Łacińska
Autobus
Scania Katrineholm
1 839 154
Scania Ameryka Łacińska
Tabela 1: Zaciski przewodów giętkich
ogólnego stosowania
Części
wycofane
Części
wprowadzone
Średnica
816 108
1 466 072
10-16 mm
816 109
1 466 073
12-22 mm
816 110
1 466 074
16-27 mm
816 111
1 466 075
23-35 mm
816 112
1 466 076
30-45 mm
816 113
1 466 077
32-50 mm
816 114
1 466 078
40-60 mm
816 115
1 466 079
50-72 mm
816 117
1 466 081
70-90 mm
816 118
1 466 082
80-100 mm
816 119
1 466 083
90-110 mm
816 120
1 466 084
100-120 mm
816 121
1 466 085
110-130 mm
816 122
1 466 086
120-140 mm
816 124
1 466 088
140-160 mm
816 125
1 466 089
150-170 mm
816 126
1 466 090
160-180 mm
816 127
1 466 091
180-200 mm
TI 02-01 07 03 T/B/M pl
ã
Scania CV AB
3 (3)
Tabela 2: Zaciski przewodów giętkich
specjalnego zastosowania
Części
wycofane
Części
wprowadzone
Średnica
816 130
1 466 100
16-27 mm
816 131
1 466 101
23-35 mm
816 132
1 466 102
30-45 mm
816 133
1 466 103
32-50 mm
816 134
1 466 104
40-60 mm
816 135
1 466 105
50-72 mm
Tabela 3: Moment dokręcania (dokręcenie
ręczne z kluczem dynamometrycznym)
Nr części
Średnica
Moment
1 466 072
10-16 mm
1,5 Nm
Pozostałe
-
5 Nm
