Politechnika Krakowska im. Tadeusza Kościuszki Wydział Inżynierii Lądowej

Instytut Materiałów i Konstrukcji Budowlanych

Katedra Niezawodności i Podstaw Konstrukcji Metalowych

LABORATORIUM NR 2

Grzegorz Cieślikowski

III rok KBI

Gr. 2

Oznaczenie elektrody ER 250 wg PN-88/M-69433 :

E 515 RR 24

E 515 - klasa elektrody

• - liczba charakteryzująca wytrzymałość stopiwa na rozciąganie

• - 510 ÷ 650 Mpa

• - liczba charakteryzująca udarność - uzyskana udarność spoiny KCV powinna wynosić min. 35 J/cm² przy temperaturze -40°C

RR - otulina rutylowa , elektroda grubootulona

• - pozycje spawania - wszystkie z wyjątkiem pionowej z góry na dół

• - przydatność elektrody do spawania prądem stałym lub przemiennym

prąd stały + lub - ; prąd przemienny , napięcie stanu jałowego powyżej 70 V

Wymiary i wskaźniki technologiczne :

średnica [mm]	2,5	3,25	4	5	6
długość [mm]	350	450	450	450	450
masa 100 szt. elektrod (ok.) [kg]	2,1	4,7	6,8	11	15,5
natężenie prądu (średnie) [A]	85	120	170	230	280
uzysk z elektrody [%]	ok. 96
współczynnik topienia [g/Ah]	ok. 9,2

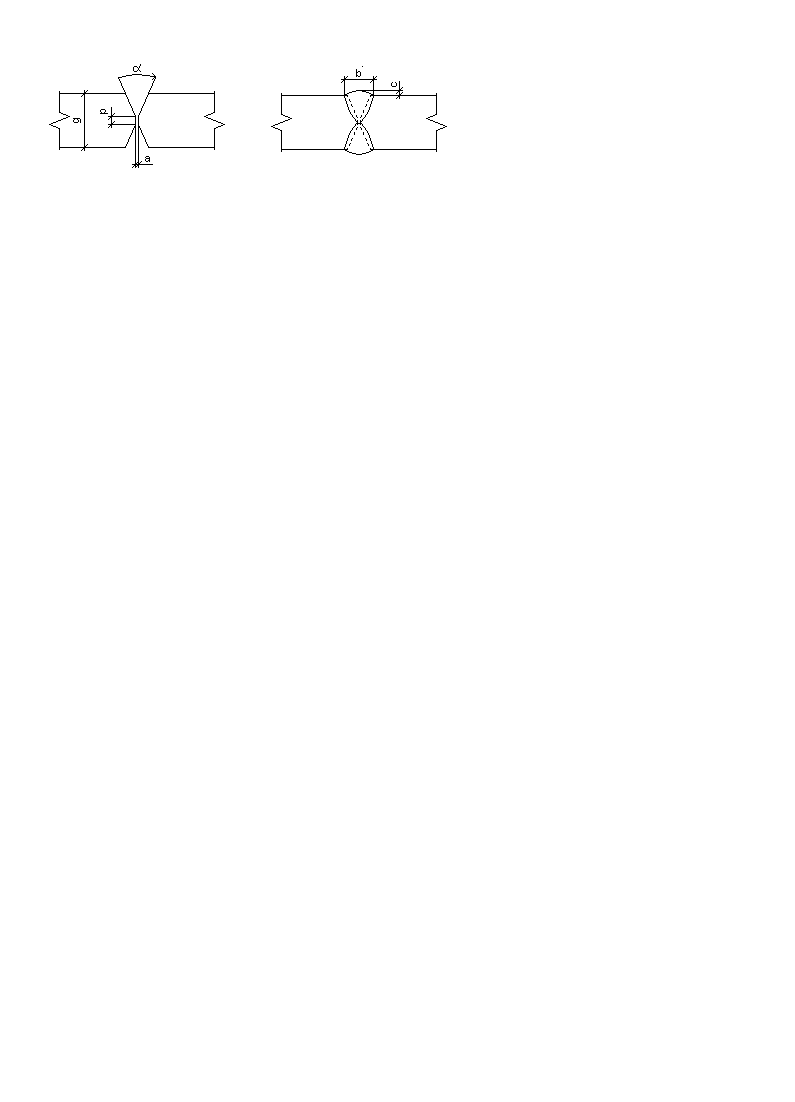

Obliczenie zużycia elektrody na 1 mb spoiny przy spawaniu blach o grubości 28 mm przygotowanych do spawania za pomocą ukosowania typu X .

gdzie :

G - ciężar elektrod otulonych potrzebnych do wykonania 1 mb spoiny

F - przekrój spoiny w mm²

P - współczynnik poprawkowy uwzględniający pozycję spawania

U_c - uzysk - stosunek stopiwa danej elektrody do całkowitego ciężaru elektrody

Dla pozycji podolnej p=1,0

Dla pozycji naściennej i pionowej z dołu do góry p=1,5

Dla pozycji pułapowej p=1,3

---
