7.6 Obliczanie zbrojenia niezbędnego do podnoszenia i składowania słupa

7.6.1 Schemat statyczny i obciążenia

Ciężar własny słupa:

G_s = 1,35*25kN/m³*0,5*8,80m² G_s = 148,5 kN

Współczynnik przy oderwaniu słupa z formy: γ=1,5

Ciężar na 1 mb:

g = G_s*1,5/12m = 148,5kN*1,5/12m g = 18,56 kN/m

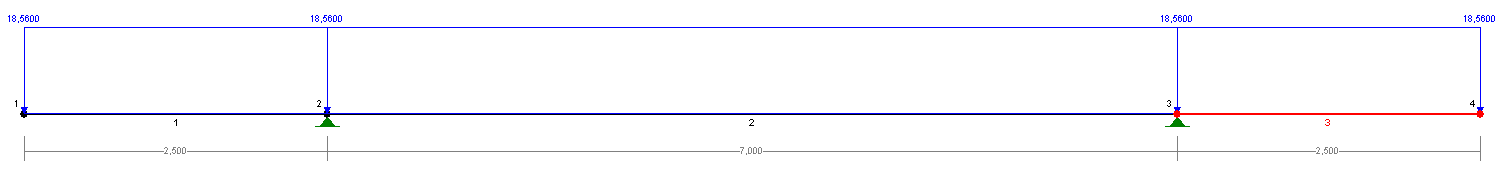

Schemat statyczny i obciążenia przy oderwaniu z formy, podnoszeniu w pionie i składowaniu

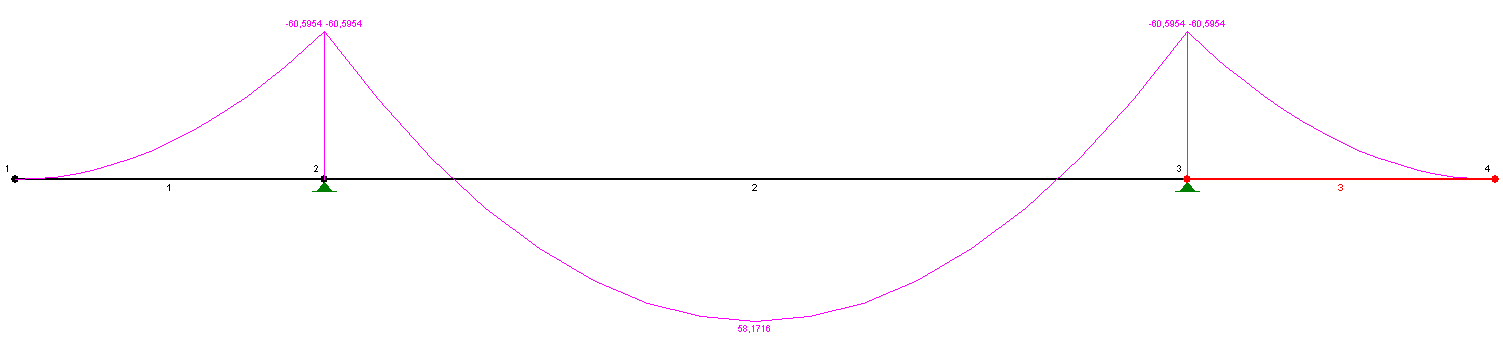

Wykres momentów

Maksymalny moment nad podporą: M_max,a = 60,6 kNm

Maksymalny moment w przęśle: M_max,b = 58,2 kNm

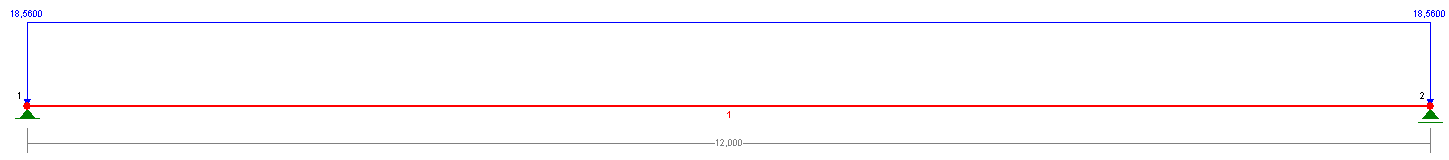

Schemat statyczny i obciążenia przy podnoszeniu do pionu

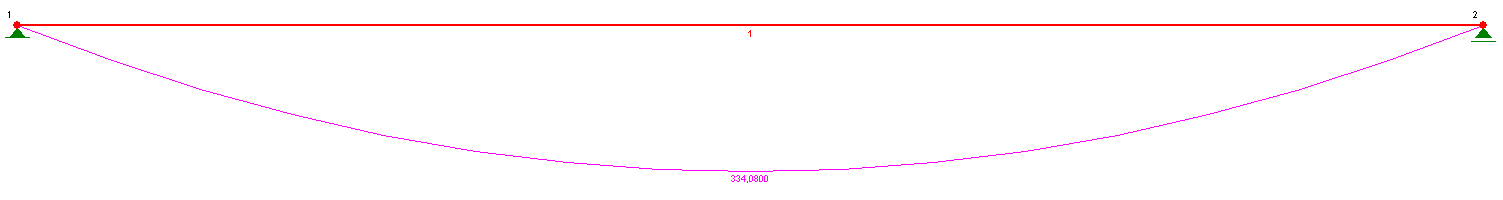

Wykres momentów

Maksymalny moment w przęśle: M_max,b = 334,01 kNm

7.6.2 Obliczanie zbrojenia w przęśle

Dane:

b = 800 mm

h = 500 mm

M_Ed = 334,0 kNm

f_cd = 25,0 MPa

f_yk = 410 MPa

f_yd = 350 MPa

ξ_eff,lim = 0,53 (dla stali A-III)

f_ctm = 3,2 MPa

c_nom = 50 mm

d = h - c_nom - Ф_s - Ф/2 = 500 - 50 - 8 - 20/2 = 432 mm

Sprawdzenie czy przekrój ma być pojedynczo czy podwójnie zbrojony:

A = M_Ed/(f_cd*b*d²) = 0,334/(25,0*0,8*0,432²) = 0,0895

ξ_eff = 1 -

---
