ZASADA DZIAŁANIA

• Mierzony przedmiot umieszczony na stole mikroskopu, może być przesuwany w dwóch wzajemnie prostopadłych kierunkach x i y lub obracany względem osi prostopadłej do płaszczyzny xy.

• Obraz tego przedmiotu lub jego zarys (cień) jest oglądany w okularze głównym na tle zespołu linii znajdujących się w nieruchomym układzie optycznym mikroskopu

• Przesunięcia stołu powodują zmiany położenia obrazu (zarysu) przedmiotu względem linii odniesienia.

ZASADA DZIAŁANIA

Przez odpowiednie przemieszczenia stołu doprowadza się do pokrycia charakterystycznych punktów obrazu z wybraną linią odniesienia;

Mierzona szerokość kanałka jest równa różnicy współrzędnych x w położeniach b i c.

MIKROSKOP WARSZTATOWY DUŻY

WIDOK PRZYRZĄDU

Ważniejsze elementy:

podstawa - 1; pochylna kolumna - 10; tubus - 14

stół obrotowy - 2 (obrót - pokrętło 7, blokada obrotu - pokrętło 8);

pokrętło przesuwu wzdłużnego -5 (kierunek x);

pokrętło przesuwu poprzecznego -4 (kierunek y);

obiektyw - 17;

głowica goniometryczna - 18 (okular główny - 19, okular pomocniczy - 20);

MIKROSKOP WARSZTATOWY

BUDOWA I ZASADA DZIAŁANIA GŁOWICY GONIOMETRYCZNEJ

Głowica goniometryczna: a) schemat optyczny, b) widok w okularze głównym, c) widok w okularze pomocniczym; 1 - szklana płytka obrotowa, 2 - okular główny, 3 - płytka z noniuszem kątowym, 4 - zwierciadło oświetlacza, 5 - okular mikroskopu odczytowego, 6 - kreski główne krzyża, 7 - cień mierzonego przedmiotu.

Nożyki pomiarowe - pomiary wałków, stożków i gwintów.

Rysa ta jest nacięta w odległości 0,3 lub 0,9 mm - wymiar ten jest identyczny jak odległość symetrycznych kres od pionowej kresy "6" głowicy.

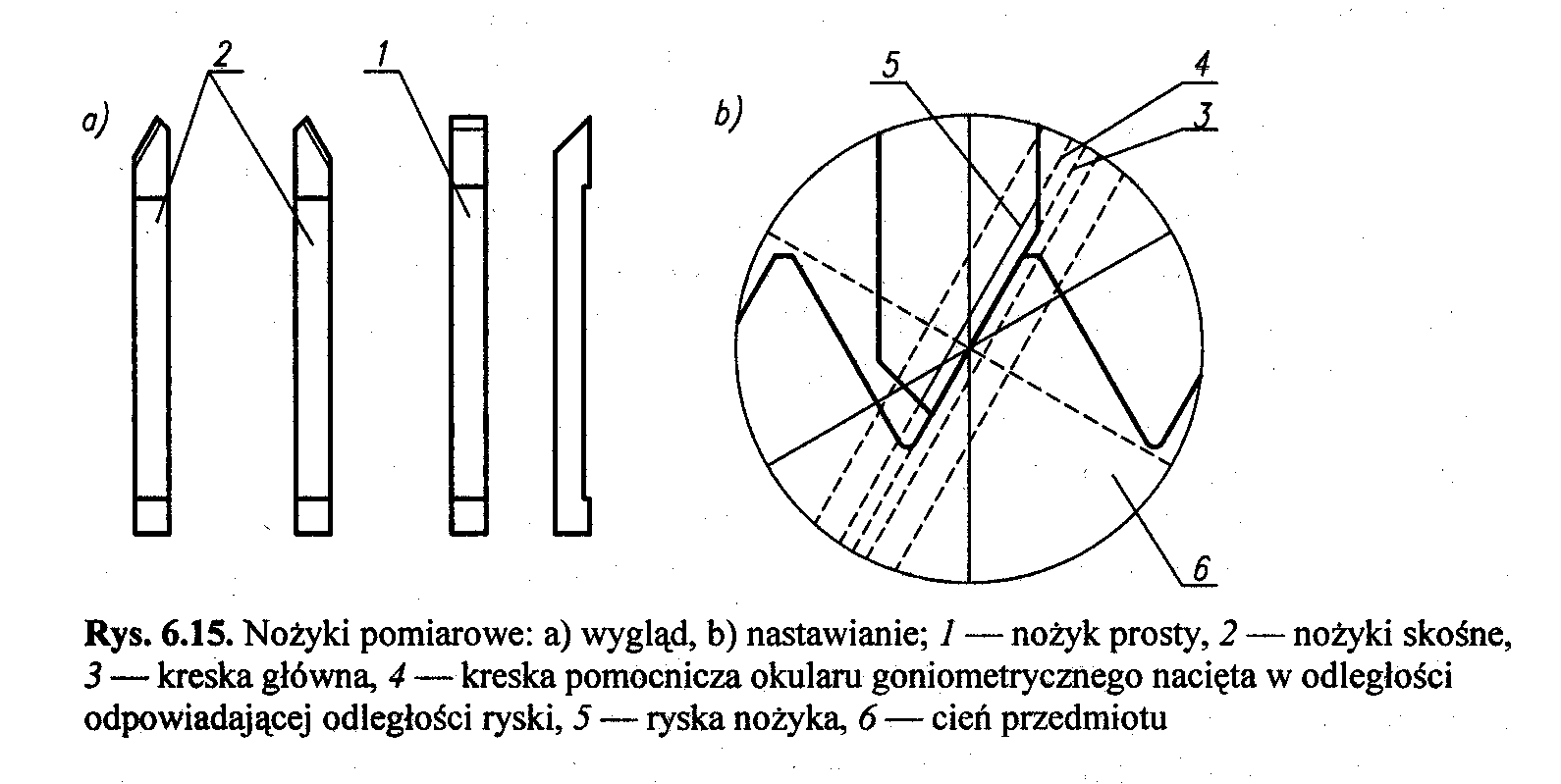

Nożyki pomiarowe: a) wygląd zewnętrzny , b) położenie nożyka podczas pomiaru ; 1 - nożyk prosty, 2 - nożyki skośne, 3 - kresa główna, 4 - kresa pomocnicza, 5 - ryska kontrolna nożyka, 6 - zarys przedmiotu.

Nasadka czujnikowa - dokładne pomiary elementów maszyn metodą stykową za pomocą mikroskopu. Odczyt wyniku pomiaru z bębnów śrub mikrometrycznych jest dokonywany po uprzednim wprowadzeniu kresy centralnej krzyża między trzy pary kres.

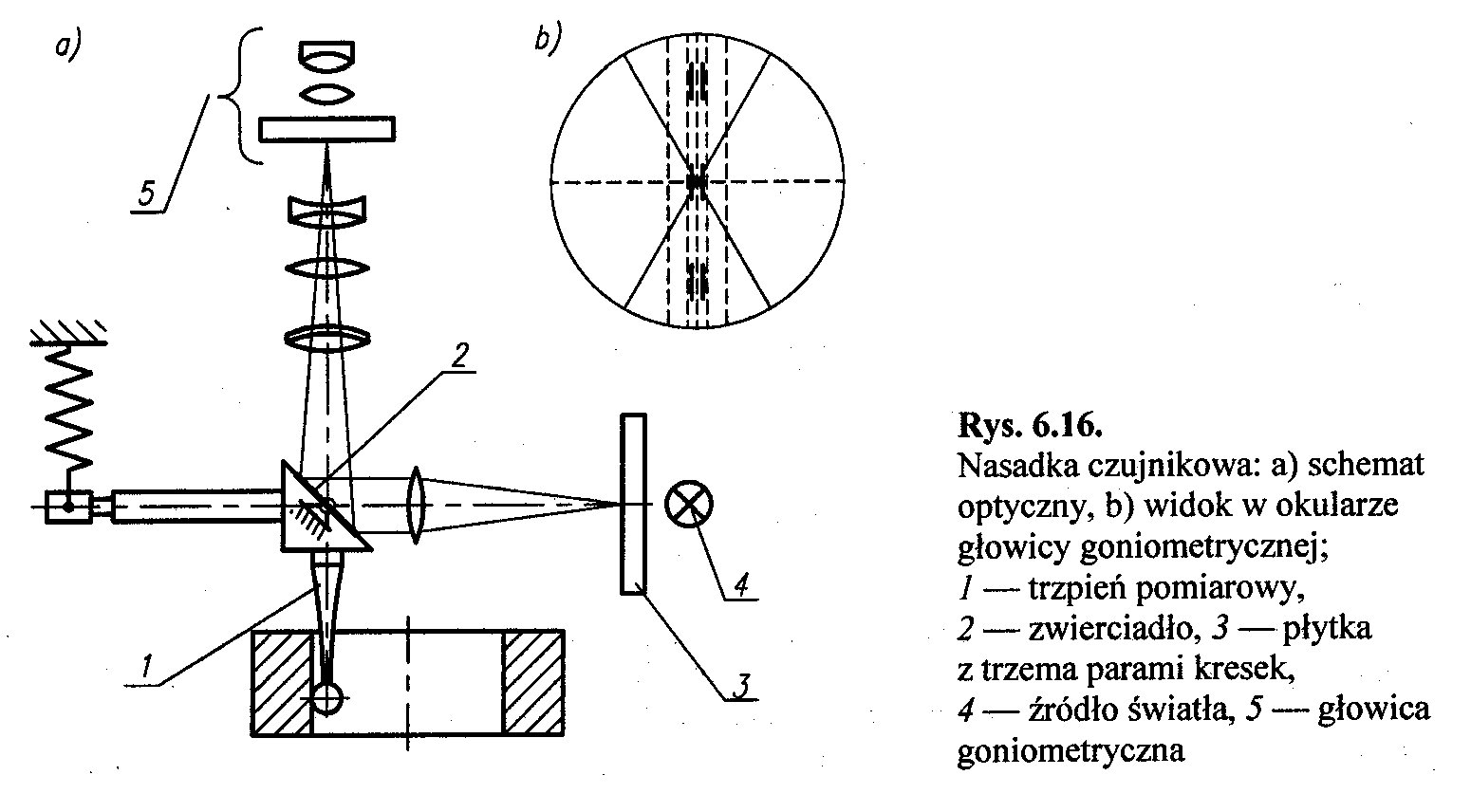

Nasadka czujnikowa. a) schemat optyczny, b) widok w okularze głowicy goniometrycznej; 1 -trzpień pomiarowy, 2- zwierciadło, 3 - płytka z trzema parami kres, 4 - źródło światła, 5- głowica goniometryczna.

MIKROSKOPY POMIAROWE NOWEJ GENERACJI

Cechy mikroskopów:

• wbudowane wzorce inkrementalne - cyfrowe urządzenia wskazujące,

• urządzenie telewizyjne lub kamerę CDD o bardzo dużej rozdzielczości,

• możliwość automatycznej kompensacji błędów temperaturowych,

• możliwość zerowania przyrządu w dowolnym miejscu,

• wspomaganie komputerowe pomiaru, możliwość transmisji danych,

• konstrukcje jednookularowe lub dwuokularowe,

• powiększenie od x2 do x2000,

• rozdzielczość odczytu - 0,001 0,0005 mm,

Przykłady

a) b)

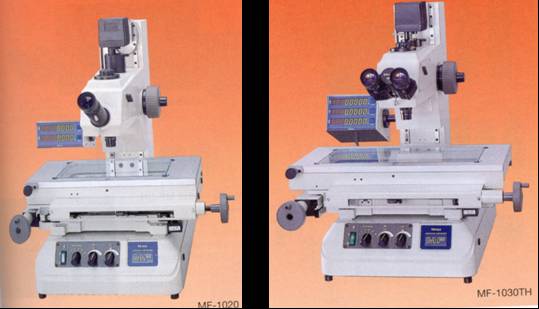

Mikroskopy pomiarowe firmy Mitutoyo; a) mikroskop pomiarowy MF - 1020,

b) mikroskop pomiarowy MF - 1030TH.

Mikroskop MF - UN1020TH posiada ponadto apochromatyczne obiektywy, które dają płaski obraz bez barwnych zniekształceń i zbliżonym kolorze dla całego pola widzenia.

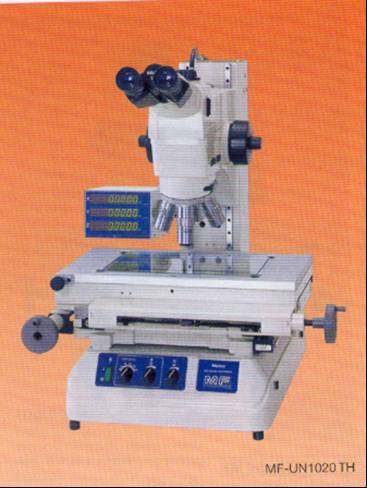

Mikroskop pomiarowy firmy Mitutoyo - typ MF - UN1020TH.
