Politechnika świętokrzyska
Laboratorium elektrotechnika
Ćwiczenie nr. 4		Badanie obwodu szeregowego RLC	Mateusz Piwowarczyk Grzegorz Radek Monika Sikora Karol Lipiec
Zespół nr. 4
Data ćw. 19.10.2011	Data oddania: 26.10.2011			Grupa dziekańska: 1ND13B
						OCENA:

1.Wstęp teoretyczny:

Obwód szeregowy RLC składa się z 3 podstawowych elementów pasywnych: rezystora R, cewki L i kondensatora C. Przy połączeniu szeregowym napięcia na poszczególnych elementach dodają się z uwzględnieniem odpowiednich zależności między prądem płynącym przez dany element a napięciem będącym na nim.

Napięcie i prąd na oporności są ze sobą w fazie. W przypadku cewki napięcie „wyprzedza” prąd o kąt 90 stopni, zaś na kondensatorze „opóźnia” się o ten kąt.

Dla połączenia równoległego na wszystkich elementach jest to samo napięcie. Suma wektorowa prądów daje nam prąd całkowity. Można mówić o charakterze obwodu całkowitego:

• Charakter indukcyjny jest wtedy, gdy napięcie podawane na obwód wyprzedza prąd całkowity.

• Charakter pojemnościowy jest wtedy, gdy napięcie podawane na obwód opóźnia się względem prądu całkowitego.

•
  Charakter rezystancyjny, gdy to napięcie jest w fazie z prądem wypadkowym.

2 .Schematy pomiarowe:

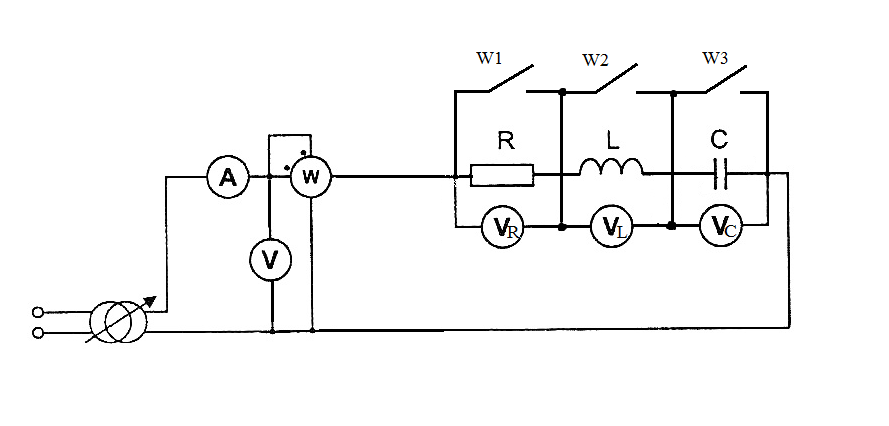

Układ pomiarowy do badania dwójnika szeregowego z elementami R, L, C.

3. Wykaz przyrządów pomiarowych:
-autotransformator Tar 1,6 P=1,6kVA, U1/U2=220v/0-250v, f=50Hz
-kondensator C=9,3u
-cewka L=330mH
-watomierz analogowy TLWFD-3 Imax 1,3In, Umax 1,5Un
-rezystor suwakowy TLEM-2
-woltomierz analogowy TLEM-2 x4sztuk
-amperomierz analogowy
-zestaw włączników

4. Tabele pomiarowe:

	U	UR	UL	UC	I	P	Z	R	RL	XL	L	φ	S	Q	Zl	Xl	Xc	C
		V	V	V	V	A	P	Ώ	Ώ	Ώ	Ώ	H	-	VA	Var	Ώ	Ώ	Ώ	mF
RLC	51	5	26	45	0,25	12	204	20	172	136,9	0,43	20	12,75	4,335	104	63,8	180	28,7
RL	51	15	38	-	0,32	20	160	46,9	148,4	88,7	0,28	69	16,32	8,16	119	169	-	-
RC	51	10	-	42	0,22	8	236,4	45,5	-	-	-	-76	11,22	10,9	-	-	190,9	30,4
LC	52	-	30	55	0,13	14	400	-	-	-	-	-90	6,76	6,76	136	60	423	67,4
R	51	50	-	-	0,9	80	56,7	55,7	42,9	-	-	0	45,9	6	-	-	-	-
L	51	-	50	-	0,4	20	127	-	-	-	-	90	20,4	20,4	125	27,2	-	-
C	51	-	-	52	0,2	4	255	-	-	-	-	24	10,2	4,14	-	-	260	41,4

Przykładowe obliczenia dla wiersza RC:
φ = -arc tg

φ = - arc tg

S=U*I
S+51*0,22+11,22
Q=U*I*sin φ
Q=51*0,22* 0,9703=10,9




=236,4

5.Wykresy wektorowe:

6.Wnioski: dzięki temu ćwiczeniu mogliśmy zobaczyć ja działają takie elementy jak rezystor cewka i kondensator. z tabeli pomiarowych można odczytać ze największy pobór mocy ma rezystor najmniejszy kondensator i to aż 20 razy mniejszy. Wynika to ze tego ze rezystor ma  dłuży opór a kondensator mały .trzeba tez pamiętać aby nie włączać 3 włączników na raz bo może to spowodować uszkodzenie mierników gdyż w obwodzie następuje zwarcie. Ćwiczenie przebiegło bez problemów . Układ działał poprawnie.

---
