LABORATORIUM PODSTAW DYNAMIKI PROCESÓW

Sprawozdanie z ćwiczenia

Temat ćwiczenia:

WYMIENNIKI CIEPŁA

AiR: rok 3, grupa 2, sekcja B

Imię i nazwisko

Hejna Łukasz

Kmiecik Maciej

Kozik Marek

Kwaśnicki Marek

Sędek Łukasz

Trznadel Tomasz

Zych Damian

Małek Dawid

Psujka Sebastian

Watras Piotr

Politechnika Śląska w Gliwicach

I. Informacje wstępne :

Wymiennik ciepła - urządzenie służące do wymiany energii cieplnej pomiędzy dwoma płynami bez konieczności mieszania ich.

Wymienniki ciepła produkowane są jako urządzenia seryjne. Na rynku dominują dwa rodzaje konstrukcji takich urządzeń technologicznych. Są to wymienniki spiralno-tubowe i wymienniki płytowe.

Wymienniki spiralno-tubowe są tak konstruowane, że powierzchnia wymiany ciepła w tych wymiennikach zostaje zwiększona poprzez rozdzielenie przepływu na wiele poskręcanych helikoidalnie rurek

Wymienniki płytowe ze względu na konstrukcje można podzielić na : twardo-lutowane i skręcane z uszczelkami. Podział ten związany jest z rodzajem stosowanego w wymienniku płynu. W wymiennikach płytowych przepływu i wielkość powierzchni wymiany ciepła zwiększana jest przez stosowanie płyt o karbowanej powierzchni.

Wymienniki ciepła mogą pracować w dwóch trybach: współprądowym i przeciwprądowym.

Jeśli celem wymiennika ciepła jest schłodzenie płynu roboczego, nazywa się go chłodnicą, jeśli ogrzanie płynu roboczego - nagrzewnicą.

II. Zasada działania wymienników ciepła :

0x08 graphic
Założenie:T1 > T2

T1, T2 - temperatury czynnika w ośrodku

Ts1, Ts2 - temperatury na powierzchni ścianki przegrody

F - przepływ

α - współczynnik wnikania ciepła

λ - współczynnik przewodności cieplnej

s - pole powierzchni przegrody

t - czas

Proces wymiany ciepła jest zjawiskiem złożonym. Występuje gdy jeden czynnik oddaje ciepło do ścianki, która przewodzi ciepło i następnie poprzez ściankę oddaje to ciepło drugiemu czynnikowi. W związku z tym proces wymiany ciepła odbywa się w kolejnych etapach:

0x01 graphic

0x01 graphic

0x01 graphic

Otrzymujemy następującą zależność:

0x01 graphic

Następnie dodając obustronnie otrzymujemy:

0x01 graphic

0x01 graphic

Stąd otrzymujemy:

0x01 graphic

Przyjmując wielkość zastępczą:

0x01 graphic

Ostatecznie otrzymujemy:

0x01 graphic

Wielkość zastępczą oznaczoną symbolem k nazywa się współczynnikiem wymiany ciepła. Współczynnik ten ( jego wielkość ) jest uzależniony od kilku czynników:

III. Model wymiennika ciepła o parametrach skupionych :

Model wymiennika ciepła o parametrach skupionych wyprowadza się przy następujących założeniach:

Przedstawione zostaną dwa modele wymiennika ciepła o parametrach skupionych dla dwóch różnych trybów pracy :

0x01 graphic

Opis matematyczny modelu (zakładamy: T1we>T2we => T1wy>T2wy) :

0x01 graphic

W związku z czym otrzymujemy:

0x01 graphic

Model ten charakteryzuje się prostotą opisu - co stanowi jego zaletę. Poza tym można mówić już tylko o samych minusach. Model ten pomija opóźnienia transportowe, nie uwzględnia trybu pracy wymiennika oraz w wyniku założenia o idealnym mieszaniu model ten w sposób niewłaściwy oddaje statykę wymiennika.

0x01 graphic

Opis matematyczny modelu :

0x01 graphic

Opis matematyczny modelu dla trybu pracy przeciwprądowego wyraźnie nie różni się od modelu dla trybu pracy współprądowego. Jednakże z danych otrzymanych podczas ćwiczeń laboratoryjnych dla rzeczywistego obiektu wymiennika o trybie pracy przeciwprądowej można zauważyć, że T1wy<T2wy w związku z czym model ten nie jest poprawny dla pracy w trybie przeciwprądowym.

Dane otrzymane w rzeczywistym wymienniku:

0x01 graphic

Ujednolicenie jednostek do jednostek podstawowych układu SI :

0x01 graphic

Ponadto do wyliczeń potrzebne będą następujące dane :

0x01 graphic

Wyznaczanie współczynnika wymiany ciepła k :

W opisie matematycznym modelu zeruje pochodne otrzymując w ten sposób stan ustalony :

0x01 graphic

Po podstawieniu otrzymujemy:

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

Ostatecznie otrzymujemy:

0x01 graphic

Ujemne wartości współczynnika k związany jest z nie objęciem przez model przypadku pracy przeciwprądowej w związku z czym założenie T1wy<T2wy nie jest spełnione - co powoduje ujemną wartość współczynnika wymiany ciepła k.

Wyznaczanie straty energii cieplnej do otoczenia:

0x01 graphic

0x01 graphic

Ostatecznie otrzymujemy:

0x01 graphic

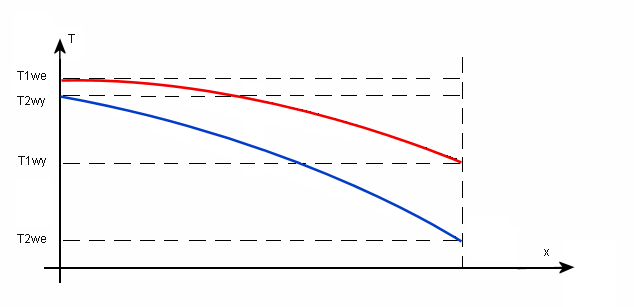

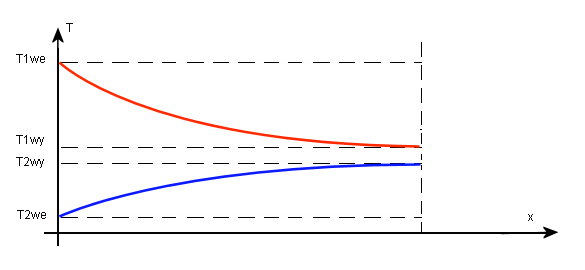

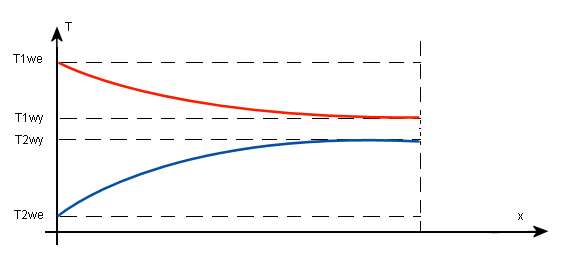

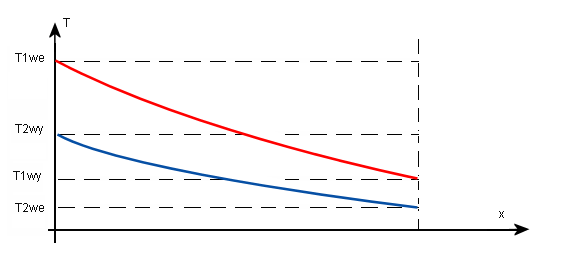

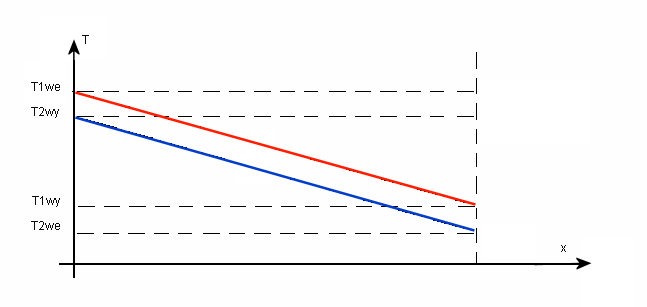

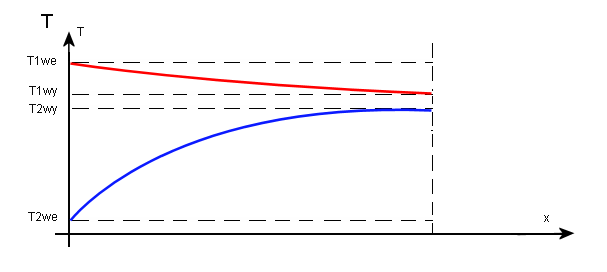

IV. Krzywe zmian temperatur dla obu trybów pracy i różnych stosunków wartości przepływów.

0x08 graphic

0x01 graphic

0x08 graphic

0x01 graphic

0x08 graphic

0x01 graphic

0x08 graphic

0x01 graphic

0x08 graphic

0x01 graphic

0x08 graphic

0x01 graphic

V. Różnice trybów przeciwprądowego i współprądowego.

W trybie współprądowym wraz z przepływem płynów przez wymiennik temperatury płynów zbliżają się do siebie lub nawet wyrównują w związku z czym przez pozostałą cześć wymiennika płyny płyną przez wymiennik minimalnie zmieniając swą temperaturę. W trybie przeciwprądowym przez cała drogę przez wymiennik cieplejszy płyn grzeje chłodniejszy.

W trybie przeciwprądowym jest mniejsza różnica temperatur w każdym odcinku drogi płynięcia płynu przez wymiennik. W trybie współprądowym różnica temperatur jest większa z początku płynięcia płynu przez wymiennik i z każdym odcinkiem drogi płynięcia płynu przez wymiennik zmniejsza się a nawet istnieje możliwość że różnica temperatur może spaść do zera.
