III Projekt techniczny systemu:

Spis treści:

1. Projekt techniczny systemu. Wstęp. . . . . . . . . . . . . . . . . . . . . . .

2. Podstawa opracowania projektu. . . . . . . . . . . . . . . . . . . . . . . . .

3. Opis techniczny ogólny. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4. Opis układów części obiektowej. . . . . . . . . . . . . . . . . . . . . . . .

5. Kosztorys. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6. Rysunek nr 1 - nadajnik wraz ze schematem połączeń.. . . . . . . . . . . .

7. Rysunek nr 2 - schemat montażu układu centralnego. . . . . . . . . . . . . .

III Projekt techniczny systemu:

1. Wstęp:

Opracowany projekt techniczny uwzględnia wszystkie sugestie oraz propozycje wysunięte przez inwestora. Przedstawia też sposób realizacji oraz kosztorys prac koniecznych do zrealizowania projektu.

2. Podstawa opracowania projektu:

Projekt zlecony został w październiku 1998 roku przez zleceniodawcę - Dziekana Wydziału Elektrycznego. Umowa ta oznaczona jest numerem 14/98.

3. Opis techniczny ogólny:

Projekt stanowi dokumentacja systemu alarmowego montowanego w samochodzie osobowy Fiat 126p.

4. Opis układów części obiektowej:

W realizowanym systemie alarmowym elementami wykrywającymi zaistniałe zdarzenie są czujniki otwarcia które są umieszczone w drzwiach, klapie silnika i pokrywie bagażnika. Dodatkowym zabezpieczeniem jest czujnik wibracyjno - udarowy który wykrywa ruch wewnątrz pojazdu oraz reaguje na wstrząsy jakim może być poddawany samochód podczas kradzieży. System ten zapewnia ponadto uruchomienie alarmu baz czujnika wewnątrz pojazdu ( daje to możliwość przebywania w samochodzie lub pozostawienie w nim np.: psa przy jednoczesnej kontroli drzwi, klap i instalacji zapłonowej ). Podczas zaistniałego stanu że którykolwiek czujnik wykryje niepoprawną sytuacją (włamanie) na około 60s załącza się syrena alarmowa a światła migają przez 20 minut.

5. Kosztorys:

Na kosztorys składają się koszty projektowania oraz robót. W koszt robót zalicza się koszty materiałów i urządzeń, koszt roboczogodzin

Rzeczywiste koszty budowy:

centrala alarmowa typ SKORPION 2000A + okablowanie + dwa piloty aktywujące alarm zdalnie
dodatkowy akumulator 2Ah	50 zł
czujnik udarowo - ultradźwiękowy CUU 3 szt1.	55 zł
syrena alarmowa z własnym zasilaniem rezerwowym BS 3 szt1.	70 zł
czujniki otwarcia zwierne WP 1 szt. 6	10 zł
system powiadamiania ( nadajnik i odbiornik )	235 zł
razem	630 zł

koszt montażu 4.9 godz. 255 zł

stawka roboczogodziny: 5,20 zł

koszty projektowania: 150,00 zł

koszt materiałów i urządzeń: 630,00 zł

koszt montażu 255,00 zł

razem: 1035,00 zł

Poziom cen: I / 1999

Kolejność wykonywania robót.

• mocowanie centralki i ułożenie przewodów które będą łączyć czujniki i elementy wykonawcze(syrena , żarówki kierunkowskazów, nadajnik poprzez który właściciel będzie informowany o włamaniu) z centralką

• mocowanie czujników drzwiowych, czujnika wibracyjno - udarowego i mocowanie syreny alarmowej oraz mocowanie nadajnika

• podłączenie akumulatora samochodowego i montaż i podłączenie akumulatora dodatkowego oraz sprawdzenie i uruchomienie systemu.

6.schemat podłączenia nadajnika

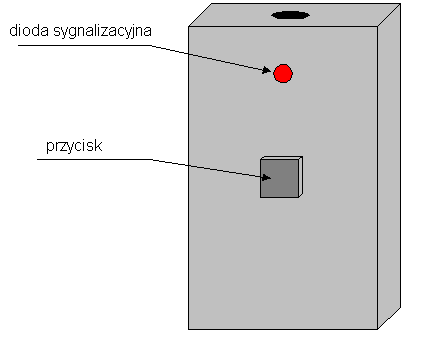

rysunek odbiornika

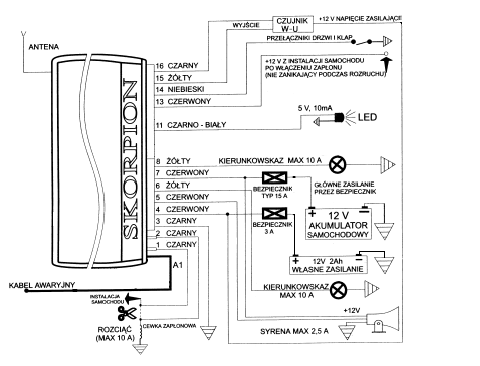

6. schemat podłączenia układu centralnego

8. Zasady i budowa stosowanej symboliki

5

str.

2

2

2

2

3

4

5

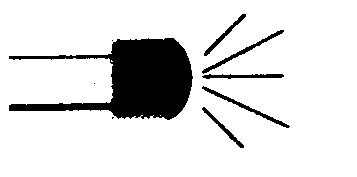

- Dioda LED

W-U

- Czujnik wibracyjno-udarowy

- żarówki

- Czujnik otwarcia

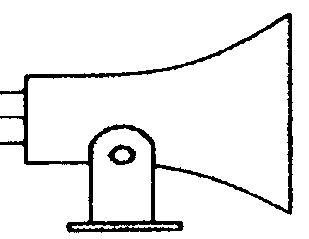

- Syrena alarmowa

---
