Politechnika Lubelska w Lublinie

Laboratorium elektroniki

Ćwiczenie nr: 3

Hajkowski Robert

Potocka Ewa

Zagura Piotr

Semestr: IV

Grupa: 1

Rok akademicki 2014/2015

Temat:

Badanie tranzystorowych stopni wzmacniających.

Data wykonania:

25.04.2015

Ocena:

  1. Cel i zadania ćwiczenia.

Celem ćwiczenia jest poznanie zasad działania tranzystora, jako wzmacniacza, układów wzmacniających oraz wykonanie niezbędnych pomiarów do wykreślenia charakterystyk.

  1. Schematy pomiarowe wyniki pomiarów, wykresy.

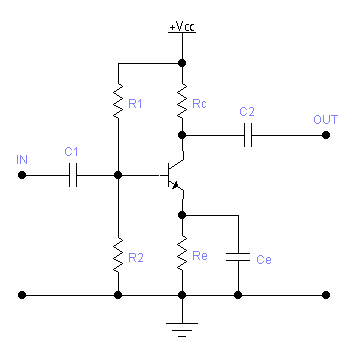

Układ WE

0x08 graphic

Charakterystyka dynamiczna.

f= 1 kHz

Uwe

V

1,2

1,5

2

2,4

2,5

2,9

3

3,8

6

10

Uwy

V

3

3,3

4

5,5

6

4,8

6,8

7

7,2

7,6

0x08 graphic

Charakterystyka częstotliwościowa.

Uwe= 2,6 V

f

Hz

1

10

100

1 k

10 k

100 k

1 M

Uwy

V

0,05

0,25

0,05

1,5

1,4

0,9

0,12

Ku

V/V

0,0192

0,0962

0,0192

0,5769

0,5385

0,3462

0,0462

Ku

dB

-34,3201

-20,3407

-34,3201

-4,7776

-5,3769

-9,2146

-26,7158

0x08 graphic

0x08 graphic

3. Wnioski z przeprowadzonych pomiarów.

Dla układów WE obserwujemy wzmocnienie napięciowe

1

2

0x01 graphic

0x01 graphic
