LABORATORIUM FIZYKI II

Ćwiczenie 1

Grupa: 1.6

Zespół: 1

26.02.2000

Nazwisko i imię : Kornasiewicz Piotr

Przygotowanie:

Temat: Prawo Ohma

Zaliczenie:

1.Teoria

Prawo Ohma

Stosunek różnicy potencjałów miedzy końcami przewodnika do natężenia prądu w tym przewodniku jest stały i nazywa się oporem elektrycznym, odwrotnością oporu jest Przewodnictwo elektryczne.

R=U/I lub G=I/U

Przewodnik w którym istnieje prąd elektryczny o natężeniu 1A,gdy różnica potencjału miedzy jego końcami wynosi 1V ma rezystancje jednego oma lub przewodnictwo jednego simensa.

[R]=1V/1A=1Ω , [G]=1A/1V

2.Przebieg doświadczenia

0x08 graphic

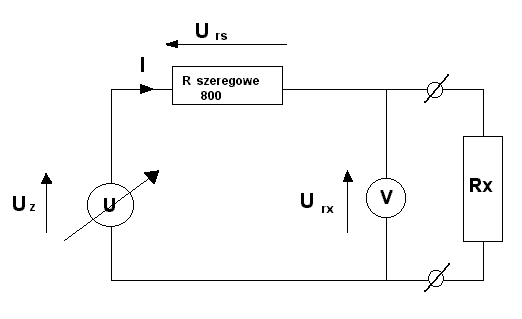

Celem doświadczenia było wyznaczenie rezystancji opornika Rx, podłączonego do układu (rys.1)

Zwiększając napięcie o 0,01V mierzyliśmy natężenie prądu na obwodzie.Za pomocą tych wartości z prawa Ohma możemy obliczyć wartość rezystancji badanego opornika Rx.

3.Wyniki

Poniższa tabelka przedstawia wyniki pomiarów(co czwarty pomiar).

Nr.

U[V]

I[mA]

Nr.

U[V]

I[mA]

1

0.020

0.013

26

0.669

0.451

2

0.045

0.31

27

0.694

0.470

3

0.072

0.047

28

0.722

0.485

4

0.098

0.064

29

0.746

0.505

5

0.123

0.084

30

0.773

0.521

6

0.149

0.101

31

0.801

0.536

7

0.175

0.119

32

0.826

0.555

8

0.202

0.134

33

0.852

0.572

9

0.228

0.152

34

0.877

0.592

10

0.253

0.171

35

0.904

0.607

11

0.278

0.189

36

0.930

0.625

12

0.306

0.205

37

0.954

0.645

13

0.330

0.224

38

0.981

0.662

14

0.357

0.241

39

1.006

0.680

15

0.382

0.259

40

1.034

0.695

16

0.410

0.275

41

1.060

0.712

17

0.434

0.295

42

1.085

0.732

18

0.461

0.311

43

1.110

0.750

19

0.488

0.328

44

1.138

0.765

20

0.514

0.345

45

1.162

0.785

21

0.538

0.365

46

1.189

0.802

22

0.565

0.381

47

1.214

0.820

23

0.592

0.398

48

1.241

0.837

24

0.618

0.415

49

1.266

0.855

25

0.644

0.432

50

1.293

0.872

4.Obliczenia

Ponieważ obie wartości napięcie i natężenie tworzą związek liniowy, stosujemy wiec metodę najmniejszych sum kwadratów(dołączona kartka).

Otrzymane wyniki:

a = 0,00067 +_ 6,2312E-7 [A/V]

b = -3,1826E-7 +_ 4,7095E-7

1

— = a

R

1 1

R = — = ———— = 1492.53 Ω

a 0.00067

1

ΔR = │ - ( —— ) * ∆a │

a

∆R = 13881042.55 E─7

∆R =1.4

R=1492.5+_1.4 Ω

5.Wnioski

Z wykresu i obliczeń wynika że związek pomiędzy natężeniem a napięciem jest liniowy i za pomocą metody najmniejszej sumy kwadratów jesteśmy w stanie obliczyć rezystancje badanego opornika.
