POLITECHNIKA LUBELSKA w LUBLINIE
LABORATORIUM PODSTAW ELEKTROTECHNIKI		Ćwicz. nr 7
TEMAT: MOC W OBWODACH PRĄDU SINUSOIDALNEGO		DATA: 1998.04.28
WYKONAŁ: BUCHOSKI JANUSZ CIECHOMSKI KRZYSZTOF	ED 2.5	OCENA:

Celem ćwiczenia jest wyznaczenie mocy w obwodach prądu sinusoidalnego.

SPIS PRZYRZĄDÓW:

A nr 1304100,76 kl. 0,5 zakres 1.2A

A nr 3051258 kl. 0,5 zakres 1A

A nr 3051077 kl. 0,5 zakres 1A

W nr 3804110/75 kl. 0,5 zakres 100V 1A

V nr 2212322/74 kl. 0,5 zakres 300V

L 0,559H , 116,9Ω

C 10μF , 380V

1.

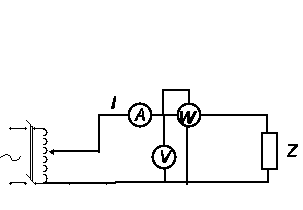

   Układ pomiarowy dwójnika:

Lp.	U	I	P	Z	R	X	cosϕ	ϕ	S	Q
	V	A	W	Ω	Ω	Ω	---	°	VA	Var
1	197,5	0,88	90	224,4	114,4	191	0,51	58,8	173,8	148,6
2	162,5	0,717	60	226,6	117,8	195,6	0,52	59,0	116,5	99,8
3	115	0,57	30	201,7	90,7	180,6	0,45	62,1	65,5	57,8

Z=U/I R=Zcosϕ X=Zsinϕ cosϕ=P/UI S=UI Q=UIsinϕ

Równania wartości chwilowej napięcia, prądu i mocy:

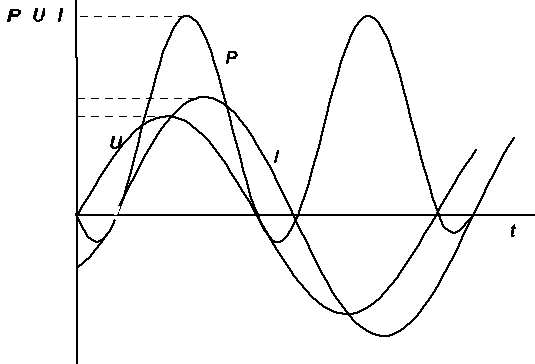

Przebiegi: napięcia, prądu i mocy:

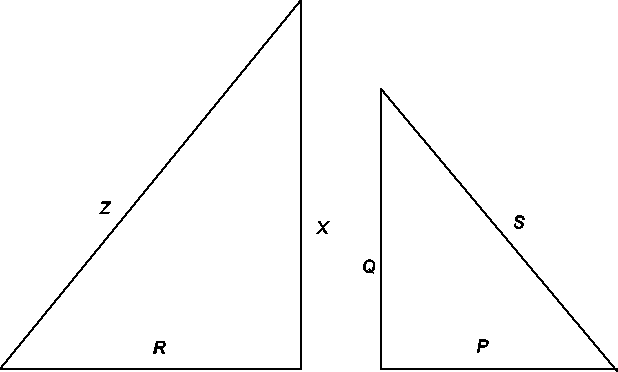

Trójkąt impedancji i mocy:

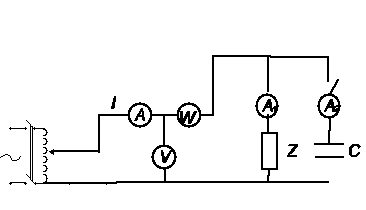

Układ połączeń dwójnika równoległego:




Lp.	U	I	P	I1	I2	Z	R	XL	XC	S	Q	cosϕ
		V	A	W	A	A	Ω	Ω	Ω	Ω	VA	var		°
1	100	0,88	92	0,86	---	113,6	112,4	51,9	---	88	12,1	0,99		Wył. otw
2	60	0,522	33	0,515	---	115,3	112,9	53,1	---	31,2	4,5	0,98
1	100	0,515	93	0,86	0,62	196	156,8	117,6	161,2	51,5	41,2	0,8		Wył. zam
2	60	0,305	33	0,51	0,36	200	156,1	120,1	117,2	18,3	2,5	0,78

Wykres wskazowy dla obwodu bez kondensatora:





Wykres wskazowy dla obwodu z kondensatorem:

WMIOSKI:

Przy połączeniu równoległym dwójnika wystąpiła kompensacja mocy indukcyjnej mocą bierną objętościową przez co zmniejszył się cosϕ.

























---
