• METODA KWADRATÓW

Kwadraty czyste

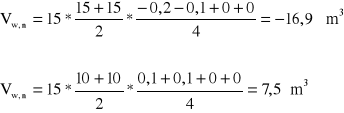

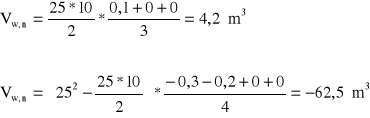

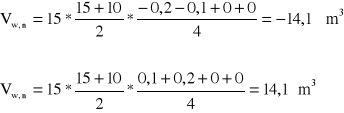

Kwadraty mieszane

Objętości robót ziemnych obliczone metodą kwadratów są równe :

• suma wykopów Σ_w = 10966,1 m³

• suma nasypów Σ_n = - 9355,1 m³

• METODA TRÓJKĄTÓW

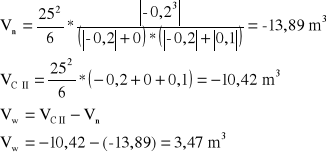

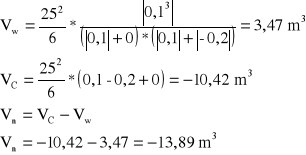

Trójkąty mieszane

Objętości robót ziemnych obliczone metodą trójkątów są równe :

• suma wykopów ၓ_w = 11084,4 m³

• suma nasypów ၓ_n = - 9364,86 m³

III. BILANS MAS ZIEMNYCH

• Metoda kwadratów

V_n - objętość nasypów ( ၓ_n = -9355,1 m³ )

V_w - objętość wykopów ( ၓ_w = 10966,1 m³ )

  V_n + V_w = -9355,1 + 10966,1 = 1611 m³

• Metoda trójkątów

V_n - objętość nasypów ( ၓ_n = -9364,86 m³ )

V_w - objętość wykopów ( ၓ_w = 11084,4 m³ )

  V_n + V_w = -9364,86 + 11084,4 = 1719,54 m³

IV. OBLICZENIE OPTYMALNEJ RZĘDNEJ NIWELACJI

• Metoda kwadratów

Dane :

h_po = 0 m.n.p.m. Q = 40000 m²

n = 64 Q_w = 17500 m²

k_o = 0,035 V_n = 1611 m³

h = 3,7

• Metoda trójkątów

Dane :

h_po = 0 m.n.p.m. h₁ = -1,2

n = 128 h₂ = 0,4

k_o = 0,035 h₃ = 1,3

Q = 40000 m² h₆ = 4,2

Q_w = 17500 m² V_n = 1719,5 m³

V. OPRACOWANIE TECHNOLOGII ROBÓT NIWELACYJNYCH

• Dobór maszyn

KOPARKA → jednonaczyniowa podsiębierna KU-1206

Moc silnika ( KM ) - 150 KM

Prędkość jazdy ( Vj ) - 1,5 km/h

Prędkość obrotów nadwozia ( Vo ) - 4,6 obr/min

Pojemność naczynia ( q ) - 1,2 m³

SAMOCHÓD SAMOWYŁADOWCZY Ⴎ wywrotka BERLIET GBH-12

Nośność ( T ) - 16,0 T

Moc silnika ( KM ) - 250 KM

Czas wyładunku - > 1 min

ZGARNIARKA Ⴎ typ Zg SH-201

Pojemność geometryczne skrzyni - 8,0 m³

Szerokość skrawanej warstwy - 2,75 m

Moc silnika ( KM ) - 193 KM

Prędkość jazdy ( Vj ) - 43 km/h

Największa gr. Skrawanej warstwy - 0,45 m

Największa gr. Układanej warstwy - 0,30 m

WALEC Ⴎ MENCK HAMBROCK

Średnica bębna - 1290 mm

Szerokość bębna - 1460 mm

Nacisk jednostkowy nominalny -14,0 KG/cm²

Nacisk jednostkowy największy - 32,0 KG/cm²

Długość kołków - 180 mm

• Obliczenie wydajności maszyn

KOPARKA Ⴎ jednonaczyniowa podsiębierna KU-1206

Tc - czas cyklu pracy koparki

Dane :

t_on = 10 s

t_ob = 9 s

t_op = 12 s

t_p = 11 s

T_c = t_on + t_ob + t_op + t_p

T_c = 10 + 12 + 9 + 11 = 42 s

n - liczba cykli pracy koparki w min. efektywnej pracy

Q_e - wydajność eksploatacyjna koparki

q = 1,2 m³

S_n - 0,85

S_t = 0,95

S_w1 = 0,92

S_w2 = 0,80

t - czas pracy koparki

V_n = 1611 m³

Q_e = 61,2 m³/h

SAMOCHÓD SAMOWYŁADOWCZY Ⴎ wywrotka BERLIET GBH-12

P_jt - pojemność użyteczna jednostki transportowej

N = 16000 KG

S_s = 0,85

γ_o = 1700 KG/m³

n_c - liczba cykli pracy samochodu, niezbędnej do napełnienia skrzyni samochodu

q = 1,2 m³

S_n = 0,8

T_z - czas trwania załadunku

T_c = 42 s S_w1 = 0,92

n_c = 12 S_w2 = 0,80

t_pj - czas przejazdu jednostki transportowej

L = 17,2 km

V_sr = 30 km/h

T_j - czas trwania cyklu pracy samochodu

t_p = 1,2 min

t_w = 3 min

t_pj = 34,5 min

T_j = t_p + T_z + t_w + t_pj = 1,2 + 11,5 + 3 + 34,5 = 50,2 min

n - liczba samochodów potrzebna do transportu gruntu

k = 1,05 T_z = 11,5 min

T_j = 50,2 min

t - czas potrzebny do przewiezienia urobku

P_jt = 11,1 m3 V_n = 1611 m³

T_j = 50,2 min n = 5

ZGARNIARKA Ⴎ typ Zg SH-201

t_n - czas skrawania i napełniania skrzyni urobkiem

L_n = 20 m

V_n = 3 km/h = 0,883 m/s

t_st - czas wykonania czynności niezależnych od odległości przemieszczenia gruntu

t_zb = 5 s

t_zk = 40 s

t_w = 25 s

t_n = 23 s

t_st = t_zb + t_zk + t_w + t_n = 5 + 40 + 25 + 23 = 93 s

L_n - 100 m L_p = 80 m

V_n = 15 km/h = 4,16 m/s V_p = 25 km/h = 6,94 m/s

T_c - cykl pracy zgarniarki

T_c = t_st + t_zm = 93 + 36 = 129 s

Q_e - wydajność eksploatacyjna zgarniarki

q = 8 m³

S_n = 1

S_s = 0,83

S_w = 0,8

t - czas pracy zgarniarki

V_n = 10966,1 m³

Q_e = 148,25 m³/h

Przyjęto 3 zgarniarki, pracujące po 25 godzin każda.

WALEC Ⴎ MENCK HAMBROCK

Q_e - wydajność eksploatacyjna walca

t - czas pracy walca

V_n = 9355,1 m³

Q_e = 187 m³/h

Przyjęto 2 walce, pracujące po 25 godzin każdy.

B = 1,46 m

V = 8 km/h

n = 12

S_w = 0,8

t_w = 30 cm

---
