1.Narysować przykładowy wykres Wohlera dla stali

Żeby określić wytrzymałość zmęczeniową materiału należy przeprowadzić badania na próbkach i narysować na ich podstawie krzywą Wohlera.

W tym celu rejestrujemy naprężenie max. i odpowiadającą temu liczbę cykli jaką ta próbka wytrzymała do zerwania każdy z tych pomiarów wykonujemy wielokrotnie i wyznaczamy z nich wartość średnią

Бmax 1→N1, N1', N1",... itd. → N1śr

Następnie zmieniamy Бmax i ponownie wyznaczyć liczbę cykli

Бmax 2→N2, N2', N2",... itd. → N2śr

Бmax 3→N3, N3', N3",... itd. → N3śr

Itd.

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

Zre - granica wytrzymałości zmęczeniowej na rozciąganie i ściskanie

NG- graniczna liczba cykli

Wykres Wohlera można podzielić na dwie części

I - Zakres ograniczonej wytrzymaości zmęczeniowej ( zmiana naprężenia w zależności od cykli )

II - Zakres nieograniczonej wytrzymałości zmęczeniowej ( wartość granicznego naprężenia nie zależy od liczby cykli)

2.Przykładowy wykres naprężeń elementu z karbem. Zdefiniować współczynnik kształtu

0x08 graphic
d

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
Бmax = Бśr * αk

0x08 graphic
0x08 graphic
ς

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
Бśr αk - współczynnik kształtu [αk ≥ 1]

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
Ma charakter teoretyczny

0x08 graphic

0x08 graphic
Бmax

0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x01 graphic

0x08 graphic

0x08 graphic

D

αk = f(rodzaj obciążenia ;bezwymiarowe wskaźniki kształtu ( D / d , 2ς / d )

3. Podaj definicja i sens fizyczny

αk współczynnik kształtu lub spiętrzenia naprężeń

αk = Бmax / Б śr

αk = f(rodzaj obciążenia(rozciąganie,skręcanie,zginanie), bezwymiarowych wskaźników kształtu(D / d, 2ς / d))

αk maleje, gdy maleje ułamek D / d, oraz gdy rośnie ułamek 2ς / d

βk - współczynnik działania karbu dotyczy konkretnego materiału, kształtu mówi nam ile razy zmniejszyła się wytrzymałość zmęczeniowa danego materiału w skutek zastosowania karbu z reguły jest mniejszy od αk

αk = f(βk )

βk = 1+ηk ( αk+1 )

βp - współczynnik stanu powierzchni zależy od środowiska i od stanu powierzchni ( chropowatości)

0x01 graphic

Wpływ wielkości elementu na wytrzymałość zmęczeniową

γz - współczynnik wielkości próbki np. wytrzymałość wału o średnicy 500 mm na zginanie będzie mniejsza od wytrzymałości próbki o średnicy 10 mm

0x01 graphic

γQ - współczynnik mówiący o tym o ile otrzymana granica plastyczności różni się od rzeczywistej

0x01 graphic

Współczynniki bezpieczeństwa

Χz - Rzeczywisty współczynnik bezpieczeństwa (jest to stosunek granicznej amplitudy naprężenia do rzeczywistej amplitudy naprężenia )

0x01 graphic

ΧQ - Dotyczy wytrzymałości statycznej (stosunek granicznego całkowitego naprężenia do rzeczywistego całkowitego naprężenia ­)

0x01 graphic

4. Narysować i wyjaśnić wykres wytrzymałości zbiorczej Haigh'a

Służy do wyznaczenia granicznej amplitudy Бa

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
Do wykreślenia potrzebujemy (Re , Zrc , Zrj ,dotyczące konkretnego materiału)

0x08 graphic
Бa

0x08 graphic
Re

0x08 graphic
B

Бa1

Zrc Zrj

2

0x08 graphic
Бm1m

0x08 graphic
Zrj / 2

0x08 graphic
Re

Uproszczony wykres Haigha budujemy następująco. Odmierzamy na osi odciętych Zrc( p. A). Na osi rzędnych i odciętych odmierzamy w przyjętych podziałkach 1/2 Zrj otrzymujemy w ten sposób( p.B).Na osi odciętych i rzędnych odmierzamy Re (p. C,D).Łączymy (p.C,D).Łamana ABEC przedstawia uproszczony wykres zmęczeniowy.

5. Zasady obliczania wymiarów obliczeniowych spoin

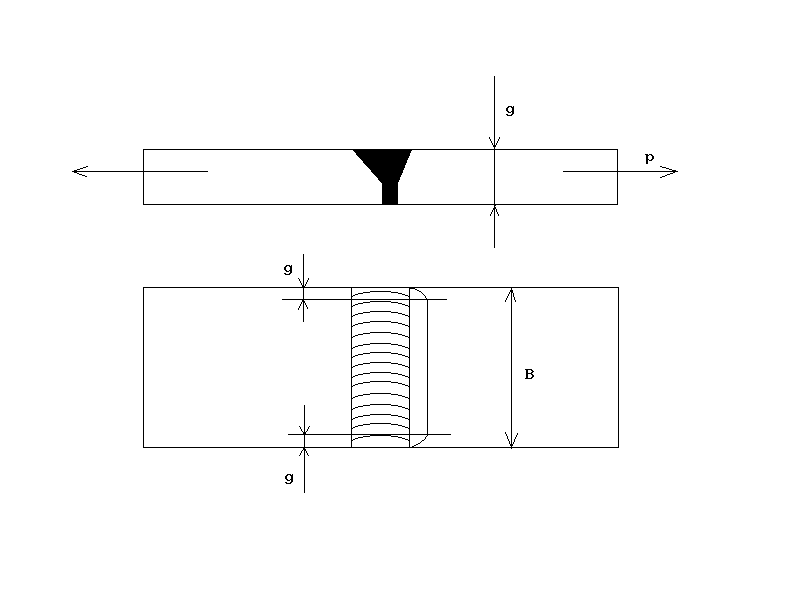

I czołowej

lo lo - grubość spoiny

0x08 graphic
a a - długość obliczeniowa spoiny

Grubość obliczeniowa jest równa mniejszej wartości grubości łączonych elementów

0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
g1 g2 a = g­1 gdzie g1 < g2

długość obliczeniowa ( końce nie przenoszą naprężeń )

0x08 graphic
lo = B - 2g gdy B >> g to lo ≈ B

0x08 graphic
II pachwinowej0x01 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
g

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
P

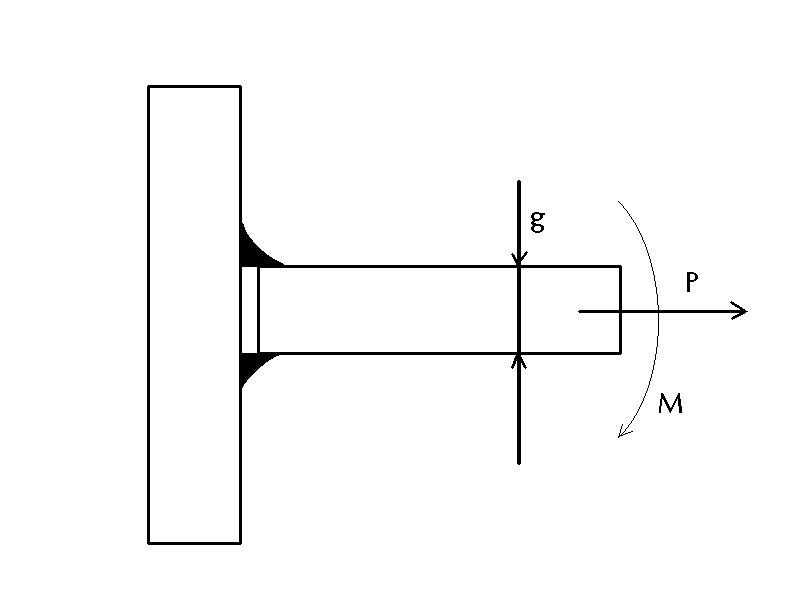

Siła P powoduje ścinanie spoiny

0x01 graphic
naprężenia tnące spowodowane działaniem sił

lo

0x08 graphic
0x08 graphic
0x08 graphic
a g

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
a - wysokość trójkąta wpisanego w przekrój spoiny

a ≤ 0,7 g

0x08 graphic

0x08 graphic
a lo = B B >> g

0x01 graphic

6. Zasady doboru naprężeń dopuszczalnych dla spoin czołowych i pachwinowych

0x08 graphic
0x01 graphic

0x01 graphic
- warunek wytrzymałości płaskownika rozciąganego siłą P.

0x01 graphic
0x01 graphic
=0,8 w spoinie jest mniejsza wytrzymałość niż w innym miejscu o około 20%. Poddanie spoiny obróbce może doprowadzić do stanu takiego jak by tej spoiny nie było.

0x01 graphic
- przekrój obliczeniowy spoiny

Przeciętne wartości służące do wyznaczania naprężeń dopuszczalnych dla spoin:

0x01 graphic
rozciąganie 0x01 graphic
ścinanie

0x01 graphic
zginanie

0x01 graphic
ściskanie

Współczynnik jakości spoiny:

0x01 graphic
y - zależy od rodzaju obróbki

0x01 graphic
- przekrój obliczeniowy spoiny

Warunek wytrzymałości na rozciąganie dla spoiny czołowej:

0x01 graphic

Obliczenia wytrzymałości spoin na zginanie:

0x01 graphic
0x01 graphic
- wskaźnik wytrzymałości na zginanie

0x08 graphic
Obliczenia wymiarów obliczeniowych spoin pachwinowych

0x01 graphic
- naprężenia tnące 0x01 graphic

Założenie B>>g

0x01 graphic
0x01 graphic
0x01 graphic

Spoina pachwinowa cały czas podlega ścinaniu. Naprężenia tnące dla spoiny pachwinowej (0x01 graphic
) są równe z naprężeniami tnącymi dla spoiny pachwinowej (0x01 graphic
).

0x01 graphic

Przy spoinie czołowej, jeśli mamy ścinanie i zginanie to należy wyznaczyć naprężenia styczne.

0x01 graphic
wzór Hubera

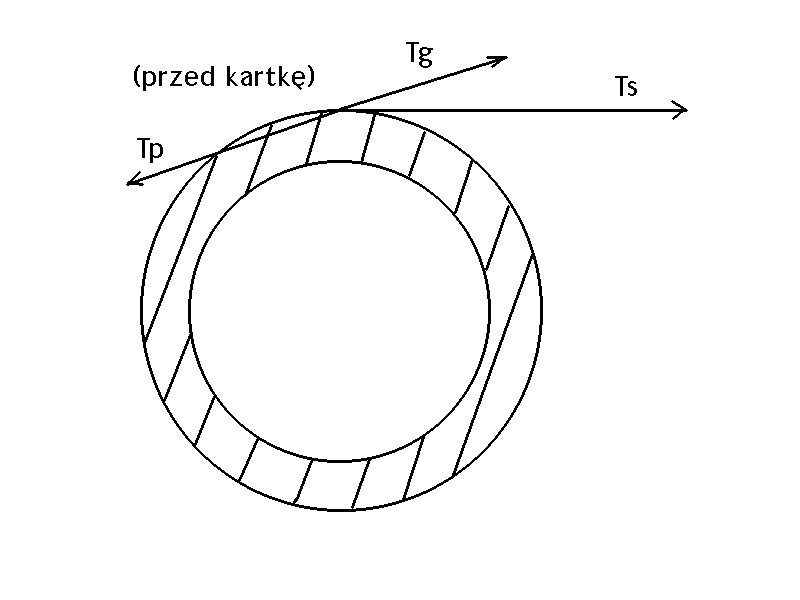

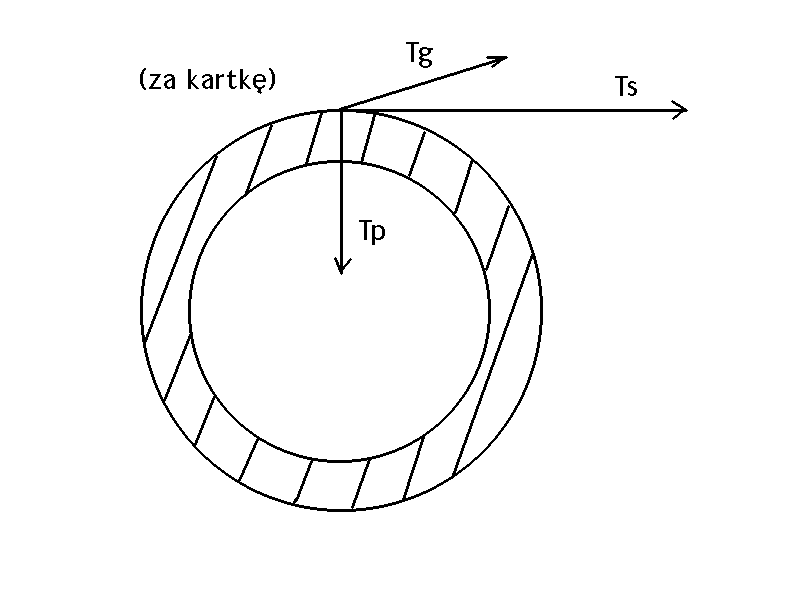

W przypadku zginania spoin pachwinowych będą występowały następujące rodzaje naprężeń:

  1. 0x01 graphic

  1. 0x01 graphic

0x08 graphic

  1. 0x01 graphic

0x08 graphic

0x08 graphic

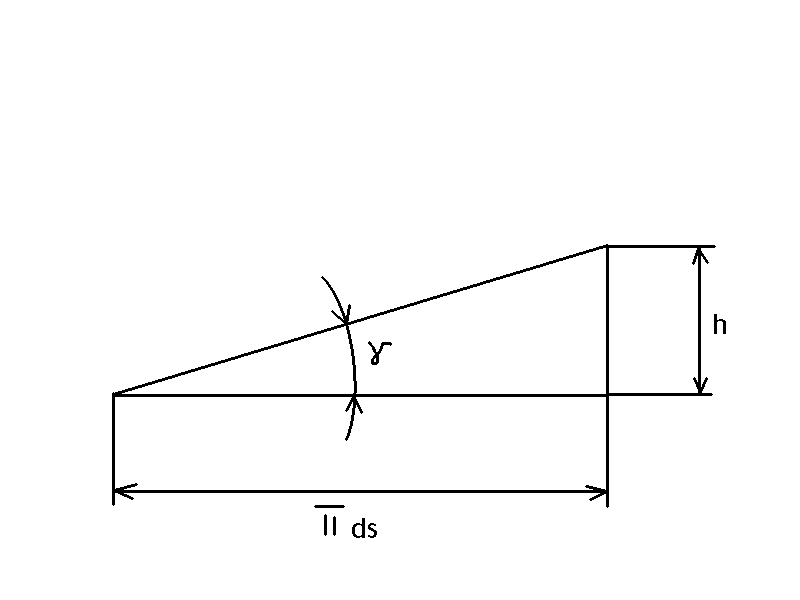

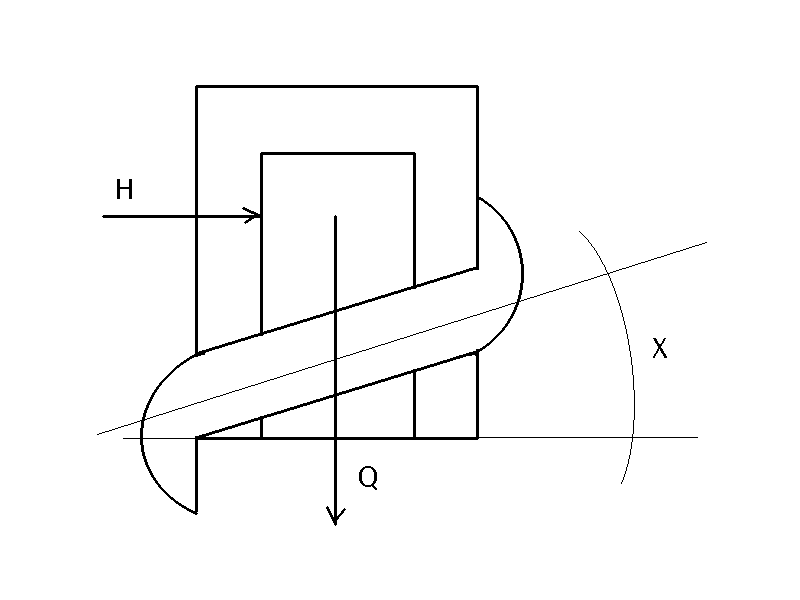

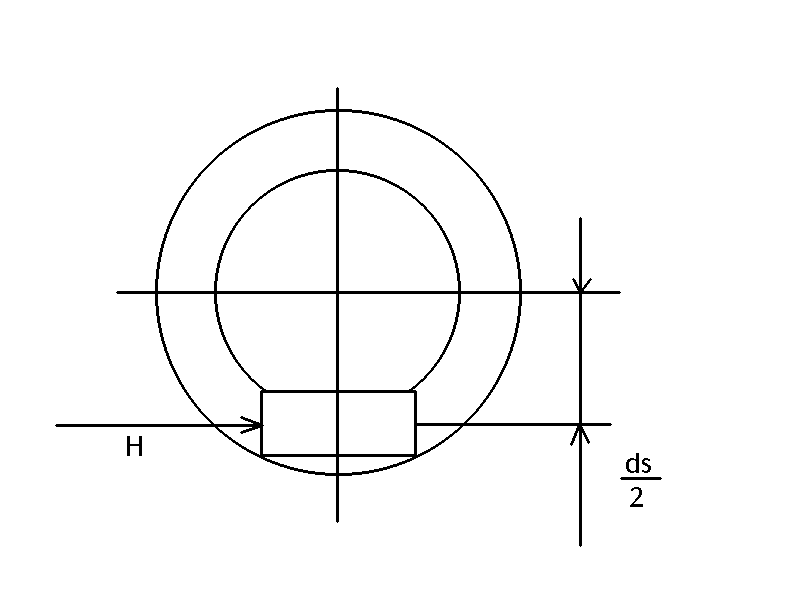

7. Obliczanie momentu zakręcania i odkręcania połączenia śrubowego

0x08 graphic
0x08 graphic
0x08 graphic
0x01 graphic
0x01 graphic

we wzorze: „+” to zakręcanie „-„odkręcanie, 0x01 graphic
- pozorny kąt tarcia, 0x01 graphic
- pozorny współczynnik tarcia 0x01 graphic
z powodu pochylenia powierzchni gwintu

8. Warunek samohamowności złącza

0x01 graphic
warunek 0x01 graphic

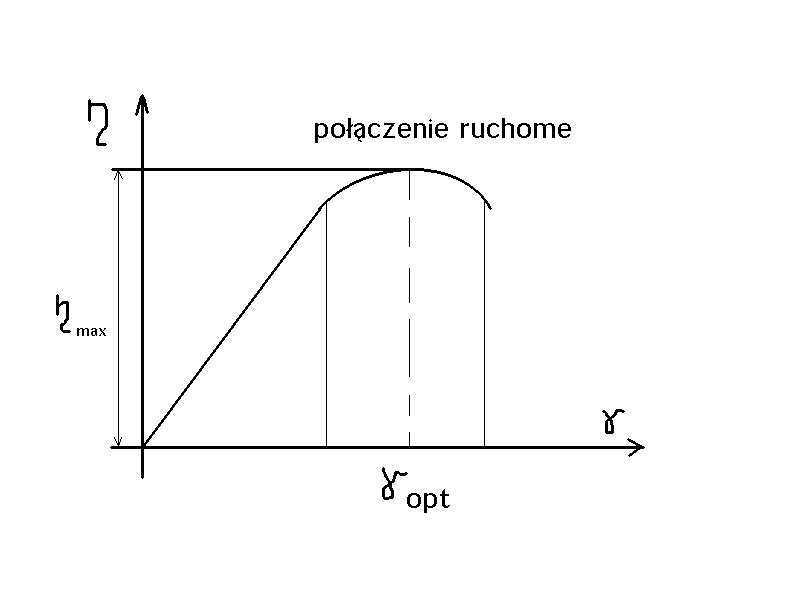

9. Sprawność połączenia śrubowego

0x08 graphic
0x01 graphic
0x01 graphic
- praca zyskana

0x01 graphic
- praca włożona

0x01 graphic

sprawność:

0x08 graphic
0x01 graphic

0x01 graphic
0x01 graphic

dla połączeń spoczynkowych: 0x01 graphic

10. Obliczanie wysokości nakrętki w złączu śrubowym z warunku na docisk

0x08 graphic
0x01 graphic
ilość zwojów, 0x01 graphic
W- wysokość nakrętki, h - skok

0x01 graphic

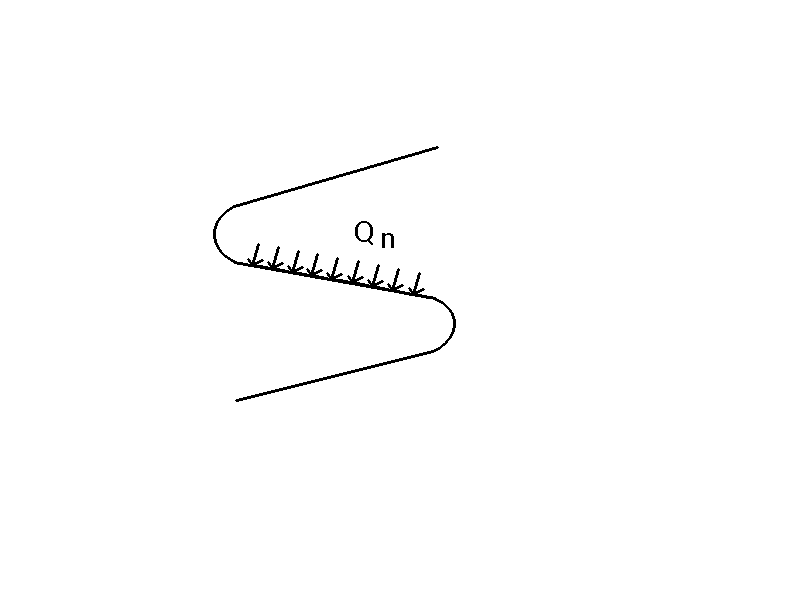

siła normalna działająca na jeden zwój (nacisk) do pola stożka

0x01 graphic

Wysokość nakrętki z warunku nacisku na powierzchnię styku:

0x01 graphic
z - parametr krotności zwojów (najczęściej =1)

Dopuszczalne wartości nacisku (0x01 graphic
):

Połączenie spoczynkowe

Połączenie pół ruchowe

Połączenie ruchowe

3

2

1

11. Klasyfikacja przypadków obciążenia śrub. (4)

  1. Śruba jest zakręcona, a następnie obciążana siłą osiową (np. wisząca lampa). Wtedy śruba jest rozciągana (ściskana).

  2. Śruba zakręcana pod obciążeniem (np. auto na podnośniku). Śruba jest wtedy narażona na ściskanie (rozciąganie) i na skręcanie.

  3. Złącze śrubowe skręcane z napięciem wstępnym (siłą osiową) i następnie obciążone siłą roboczą (np. śruba szpilkowa w silniku spalinowym lub połączenie kołnierzowe 2 rur).

  4. Połączenie śrubowe narażone na działanie sił poprzecznych.

12. Obliczanie średnicy rdzenia śruby dla:

- 1 przypadku (śruba jest zakręcona, a następnie obciążana siłą osiową)

0x01 graphic

dr - średnica rdzenia śruby,

Q - siła działająca na śrubę,

w - współczynnik jakości wykonania złącza (zawsze w<1)

w=0,5÷1 (0,5 - dla niepewnych złączeń; 1 - dla pewnych złączeń),

kr - naprężenie dopuszczalne na rozciąganie.

- 2 przypadku (Śruba zakręcana pod obciążeniem)

0x01 graphic

dr - średnica rdzenia śruby,

Q - siła działająca na śrubę,

w - współczynnik jakości wykonania złącza (zawsze w<1)

w=0,5÷1 (0,5 - dla niepewnych złączeń; 1 - dla pewnych złączeń),

kr - naprężenie dopuszczalne na rozciąganie.

- 3 przypadku (Złącze śrubowe skręcane z napięciem wstępnym)

0x01 graphic

dr - średnica rdzenia śruby,

Qśr - siła napięcia w każdej śrubie,

w - współczynnik jakości wykonania złącza (zawsze w<1)

w=0,5÷1 (0,5 - dla niepewnych złączeń; 1 - dla pewnych złączeń),

kr - naprężenie dopuszczalne na rozciąganie.

- 4 przypadku (obciążenie poprzeczne)

Tutaj obciążenie działa prostopadle do osi śruby.

  1. 0x08 graphic
    śruba pasowana w otworach obciążona poprzecznie)

0x08 graphic
Muszą tu być spełnione 2 warunki:

  1. warunek wytrzymałości rdzenia śruby na ścinanie:

0x01 graphic

τ - naprężenia styczne,

QT - siła powodująca ścinanie (obciążenie poprzeczne),

d - średnica rdzenia śruby,

m - liczba powierzchni ścinanych,

i - liczba śrub,

kt - naprężenie dopuszczalne na ścinanie,

kt=0,42⋅Re - dla naprężeń statycznych,

kt=0,3⋅Re - dla naprężeń pulsujących,

kt=0,16⋅Re - dla naprężeń wahadłowo zmiennych,

Re - granica plastyczności.

  1. warunek nacisków powierzchniowych p

0x01 graphic

pdop=2,2⋅kt

p - nacisk powierzchniowy,

QT - siła powodująca ścinanie (obciążenie poprzeczne),

gd - rzut powierzchni walcowej (śruby) na płaszczyznę,

i - liczba śrub,

pdop - dopuszczalne naciski powierzchniowe,

kt - naprężenie dopuszczalne na ścinanie,

  1. (śruba luźna w otworach obciążona poprzecznie)

Wielkość luzu jest znormalizowana.

0x08 graphic
Nie należy projektować połączeń śrubowych, by były narażone na zginanie.

0x01 graphic

dr - średnica rdzenia śruby,

QT - siła powodująca ścinanie (obciążenie poprzeczne),

m - liczba powierzchni ścinanych,

kr - naprężenie dopuszczalne na rozciąganie.

i - liczba śrub,

μ - współczynnik tarcia.

W śrubie występują więc tylko naprężenia rozciągające, pod warunkiem QT≤m⋅T , czyli jeśli spełnione jest, że obciążenie poprzeczne mniejsze lub równe od siły tarcia.

T - siła tarcia.

13. Narysuj przykładową charakterystykę odkształceniową złącza śrubowego kołnierzowego. Wyznaczyć na wykresie, obciążenia i odkształcenia śruby i kołnierza pod wpływem obciążenia roboczego.

0x08 graphic
Charakterystyka odkształcenia od obciążenia śruby i kołnierza.

0x01 graphic
0x01 graphic
0x01 graphic

0x01 graphic
0x01 graphic

λw - względne wydłużenie śruby,

ΔW - odkształcenie kołnierza.

Cśr - sztywność śruby,

Ck - sztywność kołnierza.

F - przekrój śruby (lub kołnierza),

E - moduł Younga dla materiału śruby (lub kołnierza),

l - długość śruby (lub kołnierza).

0x08 graphic

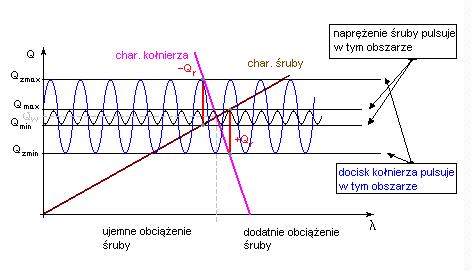

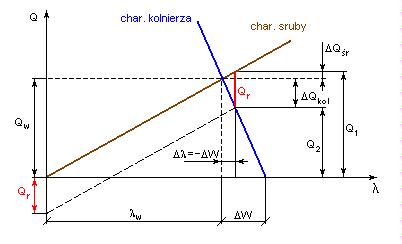

Wykres obciążenia i odkształcenia śruby i kołnierza pod wpływem obciążenia roboczego.

Qr=ΔQśr+ΔQkol

Qw - siła napięcia wstępnego,

Qr - siła robocza (obciążenie robocze),

ΔQśr - przyrost siły w śrubie,

ΔQkol - przyrost siły w kołnierzu,

Q1 - siła rozciągająca śrubę,

Q2 - siła ściskająca kołnierz,

λw - względne wydłużenie śruby,

ΔW - odkształcenie kołnierza.

0x08 graphic
14. Wyznaczyć na podstawie znanej charakterystyki odkształceniowej złącza, pulsację śrub i kołnierzy pod wpływem wahadłowo zmiennego obciążenia zewnętrznego.

0x08 graphic
15. Na wykresie przedstawiającym charakterystykę złącza objaśnić szczelność połączenia kołnierzowego.

Qw - siła napięcia wstępnego,

Qr - siła robocza (obciążenie robocze),

Qrmax - siła robocza maksymalna,

Q1 - siła rozciągająca śrubę,

Q2 - siła ściskająca kołnierz,

Nie jest dopuszczalne, aby siła ściskająca kołnierza (Q2) była równa 0. Przyjmuje się, aby minimalna wartość siły Q2 wynosiła:

Q2=0,2Qw

Jest to warunek szczelności złącza.

16. Wyznaczyć średnicę wału pędnianego

Warunek wytrzymałości na skręcanie:

0x01 graphic
N - moc [kW], n - prędkość obrotowa [obr/min] 0x01 graphic
- współ. wytrzymałości na skręcanie

Warunek sztywności:

0x01 graphic

17. Definicja momentu zastępczego dla wału skręcanego i zginanego

Moment zastępczy jest sumą geometryczną momentu gnącego i pewnej części momentu obrotowego.

Przykład:

0x01 graphic
0x01 graphic
- moment gnący, 0x01 graphic
- moment obrotowy

0x01 graphic
0x01 graphic
(moment obrotowy niezmienny w czasie)

0x01 graphic
(moment jednostronnie zmienny)

0x01 graphic
>0x01 graphic
(moment wahadłowo zmienny)

18. Podaj przykład wyznaczania zarysu teoretycznego wału.

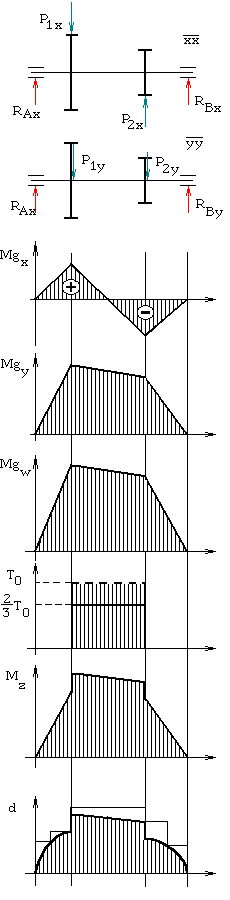

Wał pośredni przekładni zębatej dwustopniowej:

0x08 graphic
0x08 graphic
0x08 graphic
Rozpatrujemy wał w dwóch prostopadłych płaszczyznach (0x01 graphic
0x01 graphic
- płaszczyzna rysunku, 0x01 graphic

0x08 graphic
0x01 graphic
- płaszczyzna prostopadła do 0x01 graphic
i przechodząca przez oś wału).

0x01 graphic
moment wypadkowy

0x01 graphic
moment zastępczy

0x01 graphic

19. Klasyfikacja łożysk tocznych.

Łożyska toczne dzielą się ze względu na :

a) rodzaj elementu tocznego

-kulkowe

-walcowe

-stożkowe

-igiełkowe

-baryłkowe

b)rodzaj sił jakie przenoszą

-promieniowe

-osiowe

-skośne

20. Definicja trwałości łożyska tocznego i zależności trwałości od obciążenia.

0x01 graphic
0x01 graphic
- liczba godzin pracy łożyska, n - prędkość obrotowa

0x01 graphic
Q- obciążenie

Dwukrotny wzrost obciążenia powoduje około 8 do 10 krotny pomniejszenie trwałości łożyska.

21. Definicja obciążenia zastępczego łożyska.

Obciążenie zastępcze łożyska wyraża się wzorem:

Q = (R + m ·A) · K1 · K2 · K3 · K4......

Gdzie:

R - obciążenie promieniowe

A - składowa osiowa

m - współczynnik zmiany obciążenia osiowego na równoważne mu obciążenie promieniowe

K1 K2 K3........... - współczynniki zwiększające

K1 - zależy od tego który pierścień łożyska się obraca

Gdy obraca się pierścień zewnętrzny to K1 dochodzi do 1,4

Gdy obraca się pierścień wewnętrzny to K1 wynosi 1

K2 - współczynnik temperaturowy

Gdy temperatura łożyska przekracza 100°C to trwałość maleje

K2 > 1 gdy T > 100°C

K - współczynnik przeciążeń

K4 - współczynnik warunków atmosferycznych

Na podstawie obliczeń łożysk tocznych przyjęto trwałość nominalną (osiągana jest przez 90%wszystkich łożysk ) 10%może wykazać trwałość mniejszą od przewidywanych.

22. Co to jest statyczna 10 % trwałość łożyska określona w katalogach łożysk.

Brak odpowiedzi zarówno w zeszycie jak i w książce PKM (autorzy Osiński, Bajon,Szucki).

23.Geometryczny warunek powstawania tarcia płynnego w łożyskach.

h min ≥ h c + h p

gdzie:

h min - grubość filmu olejowego

h c - chropowatość czopa

h p - chropowatość panewki

Z geometrycznego warunku powstawania tarcia płynnego wynika że czop i panewka powinny być bardzo dokładnie wykonane.

24.Kryterium podobieństwa hydrodynamicznego łożyska ślizgowego (liczba Sommerfelda).

Tarcie w łożyskach ślizgowych zachodzi w obecności smaru. Przy skąpej ilości smaru o dobrych właściwościach tworzy on cienką warstwę, o grubości kilku drobin, ściśle przylegającą do powierzchni. Warstwę tą nazywamy warstwą graniczną, a tarcie nazywamy wtedy granicznym. Występuje tu kontakt czopa i panewki wynikający z nierówności powierzchni obu elementów. Następuje wtedy zużywanie stykających się powierzchni. Tarcie to nie jest tarciem typowym dla pracy łożyska,(może wystąpić przy rozruchu).Lepkość smaru powoduje że jest on pociągany przez powierzchnię ruchomą i zmuszany do przepływania przez szczelinę między czopem a panewką. Istnieje możliwość powstania ciśnienia w smarze. Ciśnienie to powstaje w szczelinie między czopem a panewką na skutek istnienia klina smarnego. Siła wyporu smaru podnosi czop i częściowo lub całkowicie równoważy jego obciążenie. Czop i panewka są wtedy oddzielone całkowicie lub częściowo znacznie grubszą od granicznej warstwą smaru przepływającego przez szczelinę .Zużycie wtedy nie występuje. Nominalny nacisk średni wynosi:

0x01 graphic

Gdzie:

P śr - nacisk nominalny średni

Ψ - względny luz łożyska

η - lepkość oleju

ω - prędkość kątowa czopa

S 0 - liczba Sommerfelda

S 0 jest funkcją luzu względnego kąta doprowadzenia smaru oraz stosunku długości do średnicy czopa l/d .

0x01 graphic

gdzie:

ω - prędkość kątowa czopa

η t - lepkość oleju smarującego w temperaturze pracy

l - długość czopa

d - średnica czopa

P - obciążenie łożyska

25.Podaj warunki jakie musi spełniać łożysko przy tarciu płynnym.

  1. warunek (powstania tarcia ślizgowego

0x01 graphic

oznaczenia jak wyżej.

Wartości funkcji f dane są w postaci tablic, monogramu lub wykresu.

Grubość filmu olejowego będzie rosła, gdy:

  1. warunek rozgrzewania się łożyska ślizgowego.

W miarę pracy maszyny łożysko się grzeje wskutek tarcia. Jednak temperatura ustala się na jednym poziomie i nie wzrasta w nieskończoność. Ilość odprowadzonego ciepła wzrasta wraz ze wzrostem temperatury. Temperatura ustala się w chwili gdy ilość ciepła odprowadzonego jest równa ilości ciepła wytworzonej w łożysku. Wnioski te wysuwamy z bilansu cieplnego i możemy wyodrębnić wtedy temperaturę ustaloną. Temperatura jest limitowana przez olej i materiał panewki.

  1. warunek zginania czopa

0x01 graphic

26. Warunki jakie musi spełniać łożysko ślizgowe pracujące przy tarciu półpłynnym.

1) warunek wytrzymałości czopa na zginanie.

0x01 graphic

p -obciążenie łożyska

l -długość czopa

d -średnica czopa

kgo -naprężenia dopuszczalne przy zginaniu

2) warunek nacisków powierzchniowych.

0x01 graphic

pdop -nacisk dopuszczalny

Wzór Hertza

0x01 graphic

0x01 graphic
-względny luz w łożysku

3) warunek nagrzewania

pvµ -moc grzania łożyska [0x01 graphic
]

0x01 graphic
[0x01 graphic
]0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
-prędkość obrotowa

0x01 graphic
-współczynnik tarcia

Przy tarciu półpłynnym łożysko będzie pracowało krócej.

Tarcie półpłynne występuje gdy nie da się zrealizować odpowiednio dużych obrotów, lub gdy istnieją duże obciążenia.

27. Zasady doboru parametrów łożyska ślizgowego na podstawie monogramów w metodzie Millera.

Korzystamy z monogramów Millera dla różnych rodzajów pasowań np. H7/f7 .

Na wykresie zależności „d” od „0x01 graphic
” , odnajdujemy odpowiednie linie odpowiadające znanym wartością A oraz B , oraz wartości C=const.

Wszystkie te krzywe odkreślą pewien obszar zwany zakresem możliwych rozwiązań, gdzie możemy dobrać interesującą nas najmniejszą średnice czopa „d”

0x01 graphic
-względna długość czopa.

A>Amin

B>Bmin

C>Cmin

28.Wyjaśnić zasady pasowania:

Wartości wymiarów elementów współpracujących ze sobą: otworu i wałka, który ma być umieszczony w otworze, mogą być skojarzone ze sobą tak, że wystąpi pomiędzy nimi większy lub mniejszy luz, bądź też wałek trzeba będzie wtłaczać do otworu (wystąpi wówczas nie luz, lecz wcisk). Kojarzenie wymiarów elementów współpracujących nazywa się PASOWANIEM. W pasowaniu części można przyjąć zasadę, że do otworu o stałej średnicy, zbliżonej jak najbardziej do wymiaru nominalnego, dopasowuje się wałki o różnych odchyłkach i uzyskuje w ten sposób różne pasowania (luźne lub ciasne). Taką zasadę pasowania nazywamy zasadą stałego otworu. Inna zasada polega na ustaleniu średnicy wałka i dopasowywaniu do niego otworów o różnych średnicach. Jest to zasada stałego wałka. Na ogół w konstruowaniu przyjmowana jest zasada stałego otworu. Otwory w pasowaniach oznacza się dużymi literami. W praktyce warsztatowej szczególną rolę odgrywają otwory podstawowe oznaczane H, charakteryzujące się tym, że ich dolna odchyłka El równa się zeru. Tolerancja otworu podstawowego mierzona jest zawsze od wymiaru nominalnego w głąb materiału. Górna odchyłka ES jest, więc równa tolerancji T. Zapis Ø 25 H7 oznacza otwór podstawowy o średnicy nominalnej 25mm, wykonany w 7 klasie dokładności. W tablicach znajdziemy odpowiadające temu zapisowi wartości odchyłek: +0,021 i zero. A zatem

Ø 25 H7 znaczy to samo co Ø 25+0,021

Ø 25 H9 znaczy to samo co Ø 25+0,052

W odróżnieniu od otworów wałki oznaczane są małymi literami.

Rozróżnia się trzy rodzaje pasowań:

  1. ruchowe (luźne) - A, B, C, D, E, F, G,H (dla otworu) i a, b, c, d, e, f, g, h (dla wałka)

2. mieszane - J, K, M, N (dla otworów), j, k, m, n (dla wałków),

3. ciasne - P, R, S, T (dla otworów), p, r, s, t (dla wałków).

29. Warunek Eilera dla przekładni współpracującego pasa z kołem pasowym:

0x01 graphic

0x08 graphic
Gdzie:

S1,S2 - naciąg pasów pomiędzy kołami;

e - stała Eilera = 2,718... ;

µ - współczynnik tarcia przekładni pasowej.

µ=0,22+0,012 * v

v - prędkość przekładni;

φ - kąt opasania na kole czynnym;

S1 = S2 * e­­­ μφ

0x08 graphic
Stosunek naciągów S1 do S2 jest tym większy, im większy jest współczynnik tarcia μ oraz kąt opasania φ.

30. Definicja siły użytecznej i mocy użytecznej przekładni pasowej:

Siła użyteczna:

Su = S1 - S2

0x08 graphic

Su - różnica pomiędzy siłą naciągu pasa wywołaną poprzez koło czynne,

a siłą naciągu pasa wywołaną poprzez koło bierne.

Z warunku Eilera:

Su = S1 - S2 = S1*(1 - 1/eμφ) = S2*(eμφ - 1)

Siła użyteczna rośnie wraz ze wzrostem obciążenie przekładni pasowej tzn.

wraz ze wzrostem hamowania.

Moc użyteczna:

Nu = Su * v / 102 [kG * m/s = kW ]

Moc przenoszona przez napęd: N = Su * v [kW]

Moc obliczeniowa : Nobl = K*N / η

K - współczynnik przeciążenia zależny

od charakteru pracy silnika napę -

dowego i maszyny roboczej;

η - sprawność przekładni;

31. Zasady doboru liczby i wymiarów pasa przekładni pasowej:

W napędach maszynowych szczególnie rozpowszechnione są pasy klinowe o przekroju trapezowym. Wymiary tych pasów są opisane w PN-66/M-85201.

  1. powierzchnia skuteczna pasa - miejsce geometryczne linii zamkniętych pasa nie ulegające zmianie przy nawijaniu pasa na koło pasowe,

  2. długość pasa (Lp) - długość skuteczna - długość linii zamkniętej pasa nie ulegająca zmianie przy nawijaniu pasa na koło pasowe,

  3. szerokość skuteczna pasa (lp) - szerokość powierzchni skutecznej pasa,

  4. długość wewnętrzna pasa (Lw) - długość obwodu koła o średnicy r[wnej wewnętrznej średnicy pasa w stanie swobodnym, oblicza się

Lw = Lp_- 2π(ho-hp).

Rozróżnia się sześć wielkości przekroju pasów oznaczonych literami Z, A, B, C, D, E. Wymiar hp należy obliczać ze wzoru

hp = 0,25lp

lo = lp + 2lptg20°.

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
Powierzchnia zewnętrzna powierzchnia skuteczna

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
Powierzchnia boczna powierzchnia wewnętrzna --> [Author:M]

32. Rozkład siły międzyzębnej na składowe w kole zębatym o zębach skośnych .

0x08 graphic

0x08 graphic
0x08 graphic
βw

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic

dw1

Pr

αwn

Pn

N

Po

Pr

0x01 graphic
: 0x01 graphic
: 0x01 graphic

0x01 graphic
: 0x01 graphic
: 0x01 graphic
: 0x01 graphic

gdzie :

Po - siła obwodowa

Pr - siła promieniowa

Pa - siła osiowa

Pn - siła normalna ( całkowita )

αwn - toczny kąt przyporu ( w płaszczyźnie normalnej )

βw - kąt pochylenia linii zęba na walcu tocznym

dw1 - średnica toczna zębnika

b - szerokość koła zębatego

M1 - moment obrotowy Im większy βw tym większa siła Pa

33. Definicja wskaźnika obciążenia jednostkowego Q , wartość tego wskaźnika w przekładniach przemysłowych .

Wskaźnik obciążenia jednostkowego Q jest to stosunek siły obwodowej P0 do iloczynu szerokości koła zębatego b i średnicy tocznej zębnika dw1 .

0x01 graphic
0x01 graphic

Wskaźnik ten zmienia się w granicach od 1 do 4 , przy czym odpowiednio wynosi :

1 - w przekładniach w których koła zębate nie są utwardzane powierzchniowo ( tylko ulepszane cieplnie - twardość 200 - 300 HB )

4 - w przekładniach w których koła zębate są utwardzane powierzchniowo ( materiały nawęglane i utwardzane powierzchniowo o twardości 50 - 60 HRC )

34. Definicja rzeczywistego wskaźnika obciążenia Pc .

Rzeczywisty wskaźnik obciążenia Pc jest iloczynem siły normalnej Pn oraz współczynników korygujących k ( kp , kd , kr , ks - dla kół skośnych , ko -dla przekładni planetarnych ) .

0x01 graphic

gdzie:

kp - współczynnik przeciążenia ( wg Mullera ) , kA ( wg ISO )

kd - współczynnik nadwyżek dynamicznych ( wg Mullera ) , kw ( wg ISO )

kr - współczynnik nierównomiernego rozkładu obciążenia ( wg Mullera), kHβ , kFβ (wg ISO ) . Wywołany giętnymi i skrętnymi obciążeniami wału .

ks - współczynnik nierównomiernego rozkładu obciążenia wzdłóż lini zębów w kole o zębach skośnych ( wg Mullera ) , kβ ( wg ISO )

ko - dla przekładni planetarnych .

35. Definicja. i sens fizyczny współczynnika przeciążeń kp ( wg Mullera ) , kA ( wg ISO ) .

Współczynnik ten zależy od charakteru pracy urządzenia napędzanego i silnika napędowego , a dobiera się go z niżej podanej tabeli .

Wsp. kp

a

b

c

1

1

1,25

1,5

2

1,25

1,5

1,75

3

1,75

2

2,25

Gdzie:

1,2,3 - rodzaj maszyny napędzanej

A,B,C - rodzaj silnika

A - silnik elektryczny ( praca równomierna )

B - turbina , silnik wielocylindrowy ( średnie przeciążenia )

C - silnik spalinowy jednocylindrowy ( znaczne przeciążenia )

1 - generatory , przenośniki taśmowe , lekkie wyciągi ,wentylatory , napędy pomocnicze obrabiarek ( praca równomierna )

2 - obrabiarki , suwnice , pompy tłokowe ( średnie przeciążenia )

3 - walcarki , prasy , nożyce koparki , ładowarki , kruszarki ( znaczne przeciążenia )

36. Def. i sens fizyczny współczynnika nadwyżek dynamicznych kd ( wg Mullera ) , kv ( wg ISO )

Jest to stosunek max nacisków do równomiernych nacisków na ząb .

Jest to współczynnik który uwzględnia przeciążenia generujące się wewnątrz maszyny . Siły dynamiczne są spowodowane :

  1. Odchyłkami technologicznymi ( nierównomierność podziałki )

  2. Odchyłki zarysu technologicznego zęba

  3. Zjawiska rezonansowe ( rezonans wymuszeń drgań pokrywa się z rezonansem własnym )

  4. Nierównomierność rozkładu obciążenia na szerokości koła zębatego

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic

Pmax 0x08 graphic
0x08 graphic
Pm

0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic
0x01 graphic

0x08 graphic

Pmax - maksymalna wartość nacisków

Pm - średnia wartość nacisków

b - szerokość koła zębatego

oblicza się go ze wzoru : 0x01 graphic
; gdzie

Pmax - max wartości nacisków

Pstatyczne - równomierne wartości nacisków

Pd - obciążenie dynamiczne

0x08 graphic
37. Narysować przykładową charakterystykę dynamiczną prostej przekładni zębatej .

0x08 graphic

kd

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

3

2

1

fz /fo

¼ 1/3 ½ 1

Dla 1 następuje rezonans .

kd -wsp nadwyżek dynamicznych

fz /fo - stosunek błędów kinematycznych

38.Def. i sens fizyczny współczynnika nierównomiernego rozkładu obciążenia kr ( wg Mullera ) spowodowanego ( błędami ) odchyłkami technologicznymi , kHβ , kfβ ( wg ISO ) .

Jest to stosunek max nacisków do średnich nacisków na ząb .

0x01 graphic
; gdzie :

Pmax - maksymalna wartość nacisków

Pm - średnia wartość nacisków 0x01 graphic
0x01 graphic
: Pn - siła normalna ( całkowita )

b - szerokość koła zębatego

krw - wypadkowy współczynnik nierównomierności obciążeń ( początkowy okres pracy )

0x01 graphic

gdzie :

kr - wpływ błędów technologicznych ( np. błąd kierunku linii zęba Fβ, nierównoległość osi )

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
Fβ 0x01 graphic

0x08 graphic
βo

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic
0x08 graphic

a a + Δa

kro - uwzględnia wpływ odkształceń skrętnych i giętnych wałuów kół zębatych na nierównomierność rozkładu obciążenia

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
a b 0x01 graphic
; gdzie

b - szerokość koła zębatego

d1 - średnica toczna zębnika

l - odległość pomiędzy łożyskami

a - odległość łożyska od powierzchni

bocznej koła zębatego

l

39. Wyznaczenie wartości współczynnika kr dla liniowego rozkładu obciążenia

model obliczeniowy ( model dyskretny sztywności zazębienia )

0x08 graphic

Pn kr=1

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
zęby

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

Pn

  1. gdy dwa zęby nie są równoległe

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

Pn

Fβ-nierównoległość zębów

kr max = 2

Pmax

  1. 0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    Pn

0x08 graphic

b` b` - ślad dolegania ; 0x01 graphic

kr max > 2 bardzo zła sytuacja

Wyznaczanie wsp kr dla :

a)

0x01 graphic
; gdzie

Fβ-nierównoległość zębów

b - szerokość koła zębatego

Pn - siła normalna ( całkowita )

c- sztywność zazębienia 0x01 graphic
; ok. 20 0x01 graphic
(zęby stalowe) ; gdzie

Pn - siła normalna ( całkowita )

b - szerokość koła zębatego

f - strzałka ugięcia zęba [μm ]

b) 0x01 graphic
; gdzie

Fβ-nierównoległość zębów

b - szerokość koła zębatego

Pn - siła normalna ( całkowita ) c- sztywność zazębienia

40. Def i sens fizyczny nierównomiernego rozkładu obciążenia ks w kole zębatym o zębach skośnych .

0x01 graphic
; gdzie εα - czołowy stopień pokrycia

dla β=0 0x01 graphic
ks=1

gdy ks < 1 przyjmujemy ks =1

41. Wyznaczanie składowych naprężeń w stopie zęba ( pod wpływem działania siły międzyzębnej)

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

Pn b

ψ

0x08 graphic
Pnw

Strona rozciągana e strona ściskana

30°

Sf

δg max

Występują 3 składowe naprężeń

  1. zginanie

0x01 graphic

  1. ścinanie

0x01 graphic

  1. ściskanie

0x01 graphic

wskaźnik wytrzymałości na zginanie 0x01 graphic

gdzie:

b - długość zęba

Sf - szerokość zęba

Pnw - siła działająca na wierzch zęba ( zginanie , ściskanie , ścinanie ) ,

e - wysokość stopy zęba , Pn - siła normalna ( całkowita )

δg , δc , τt - naprężenia : zginające , ściskające , ścinające

βg , βc , βs - wsp działania karbu / ψ - kąt nachylenia działania siły Pnw

42.Obliczenie naprężenia zastępczego w stopie zęba.

0x01 graphic
wg. Niemmana

0x01 graphic
wg normy

0x01 graphic
wg Mullera

(-) występuje po stronie rozciąganej

(+) występuje po stronie ściskanej

0x01 graphic
- naprężenie zastępcze w stopie zęba

0x01 graphic
- naprężenie zginające

σc - naprężenie ściskające

0x01 graphic
- naprężenie ścinające

0x01 graphic
- współczynnik działania karbu przy zginaniu zęba

0x01 graphic
- współczynnik działania karbu przy ściskaniu zęba

0x01 graphic
- współczynnik działania karbu przy ścinaniu zęba

Wszystkie metody obliczeń dadzą się sprowadzić do jednej postaci:

0x01 graphic

σdop - naprężenie dopuszczalne

b - szerokość koła

m - moduł

P - siła obwodowa

q - współ. kształtu zęba

43. Definicja współczynnika kształtu q ( yf)

0x01 graphic

ψ - kąt między siłą działającą na wierzchołek zęba Pnw a podstawą zęba ( patrz rys. w punkcie 20)

m - moduł

αw - kąt zarysu

2s - grubość zęba u podstawy

e - ramię działania siły ( patrz rys. w punkcie 20)

Wartości q mogą być również odczytane w funkcji liczby zębów w przekroju normalnym i współczynnika przesunięcia zarysu.

44. Wymagane wartości Xz - współczynnika bezpieczeństwa na złamanie.

Wpływ czynników konstrukcyjnych na wartości tego współczynnika.

Przyjęto nie stosować wartości współczynnika bezpieczeństwa niższych od 1,5. Przeważnie z uwagi na ewentualne skutki złamania zęba wyłączającego natychmiast przekładnię z pracy stosuje się wartości wyższe Xz.

Współczynnik bezpieczeństwa na złamanie jest tym większy :

(wpływają one bowiem na Kr)

45. Model Hertza. Naprężenie max według Hertza.

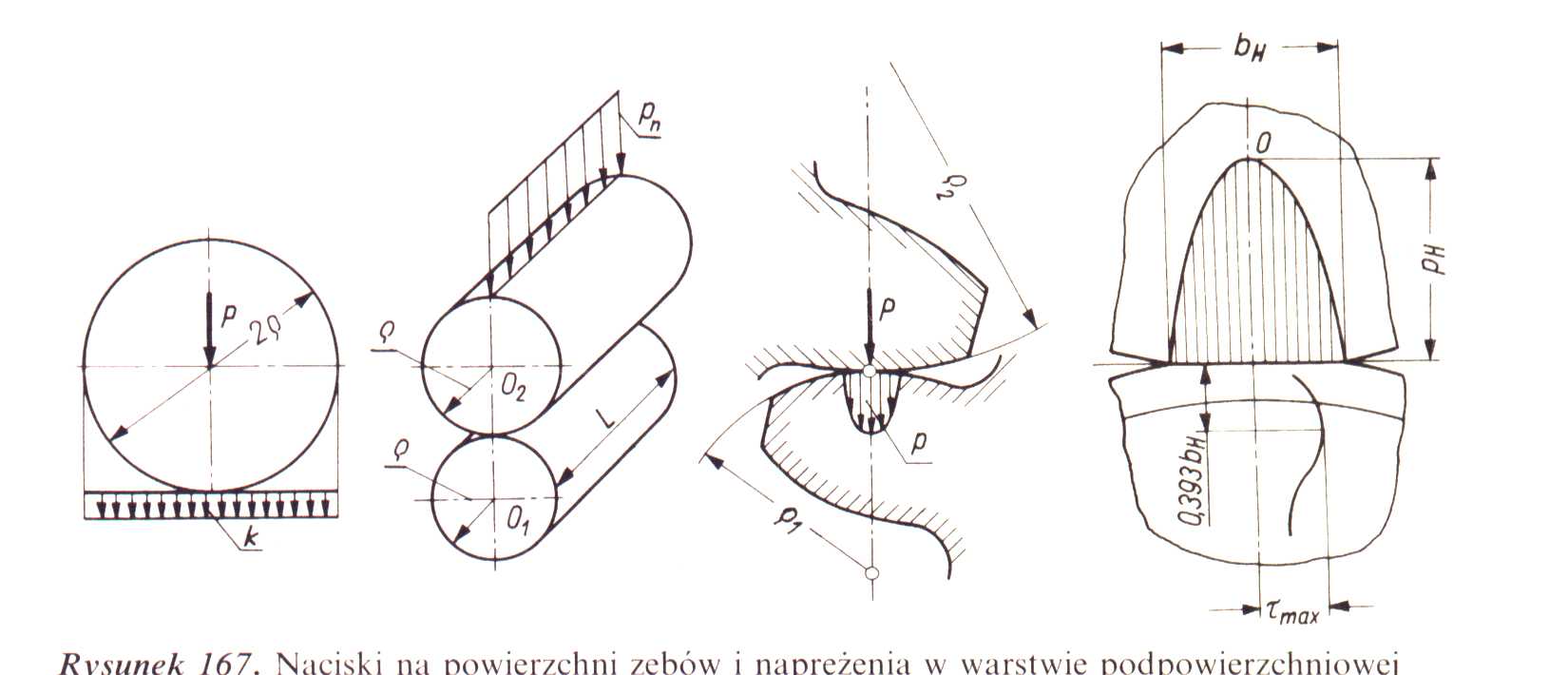

W modelu Hertza wykorzystuje się zależności wyprowadzone dla dwóch walców o równoległych osiach ściskanych siłą Pn (patrz rys). Promienie walców równe są promieniom krzywizny ewolwent w chwilowym punkcie styku zębów.

0x08 graphic

Największe naprężenie normalne występuje na środku spłaszczenia i wynosi:

0x01 graphic
0x01 graphic

bH - szerokość powierzchni styku

Pn - siła dociskająca walce

L - długość walców

E - zastępczy moduł Younga (wyliczony na podstawie modułów Younga walców E1, E2 )

ρ - zastępczy promień krzywizny (wyliczony na podstawie promieni walców ρ1, ρ2)

υ - liczba Poissona

Jednak największe naprężenia styczne, określające wytężenie materiału, występują pod powierzchnią styku na głębokości z=0,393bH i wynoszą:

τmax=0,295pH

W praktyce używa się wzorów Hertza, mimo iż rzeczywiste warunki pracy kół zębatych znacznie odbiegają od warunków jakie założono w modelu Hertza.

46. Wskaźnik Stübacka. Zależność wskaźnika Stübacka od naprężeń Hertza.

0x01 graphic

Pn - siła dociskająca walce w modelu Hertza

- zastępczy promień krzywizny (wyliczony na podstawie promieni walców 1, 2 z modelu Hertza)

- liczba Poissona

L - długość walców z modelu Hertza

pH - największe naprężenie normalne występuje na środku spłaszczenia z modelu Hertza

E - zastępczy moduł Younga (wyliczony na podstawie modułów Younga walców E1, E2 z modelu Hertza)

47.Wpływ oleju na rozkład nacisków międzyzębnych.

Dostający się między zęby olej ma za zadanie m.in. zmienić w istotny sposób rozkład rzeczywistych nacisków, które w przypadku chropowatych powierzchni znacznie różnią się od wartości wyliczonych za pomocą wzorów. Grubość warstwy olejowej powinna być jak największa w strefie współpracy zębów, ponieważ daje to znaczną poprawę warunków w niej panujących. W kołach dokładnie wykonanych o małej chropowatości powierzchni roboczych zębów, korzystny wpływ zjawisk hydromechanicznych z nadwyżką kompensuje działanie sił dynamicznych. Zatem, mimo iż rosną siły dynamiczne ze wzrostem prędkości obwodowej, to rośnie również dopuszczalne obciążenie. Wpływ oleju jest tym większy im mniejsza jest chropowatość współpracujących powierzchni.

Łączny wpływ oleju na naciski, a co za tym idzie również na dopuszczalne obciążenie można przedstawić za pomocą współczynników yh

0x01 graphic
0x01 graphic

dla zębów miękkich dla zębów twardych

h=h1+h2 - suma nierówności współpracujących zębów

ν - lepkość kinematyczna oleju

v - prędkość obrotowa

48. Wymagane wartości Xp - współczynnika bezpieczeństwa na naciski.

Wpływ czynników konstrukcyjnych na wartości tego współczynnika.

Pracujące obecnie przekładnie wykazują wskaźniki Xp w granicach 1,2 ÷2. Dolne wartości dotyczą przekładni o mniejszym znaczeniu techniczno-ekonomicznym, górne wartości występują przypadkach długotrwałej pracy o dużej liczbie cykli obciążeń.

Aby zwiększyć wartość Xp należy:

- zmniejszyć nominalne obciążenie, a więc zwiększyć rozmiary zębnika.

(wpływają one, bowiem na Kr)

49.Kryteria doboru przełożeń cząstkowych przekładni wielostopniowej.

  1. wytrzymałość uzębień poszczególnych stopni powinna być jednakowa

  2. całkowita objętość oraz masa elementów wirujących przekładni powinny być możliwie małe

  3. całkowity moment bezwładności elementów wirujących przekładni powinien być jak najmniejszy

  4. całkowita długość przekładni uzależniona od wielkości elementów wirujących powinna być możliwie mała

  5. duże koła poszczególnych stopni powinny mieć w przybliżeniu te same średnice dla uzyskania dobrych warunków smarowania zanurzeniowego

  6. kryterium ekonomiczne

50. Zasady doboru liczby zębów w kołach zębatych z1, z2

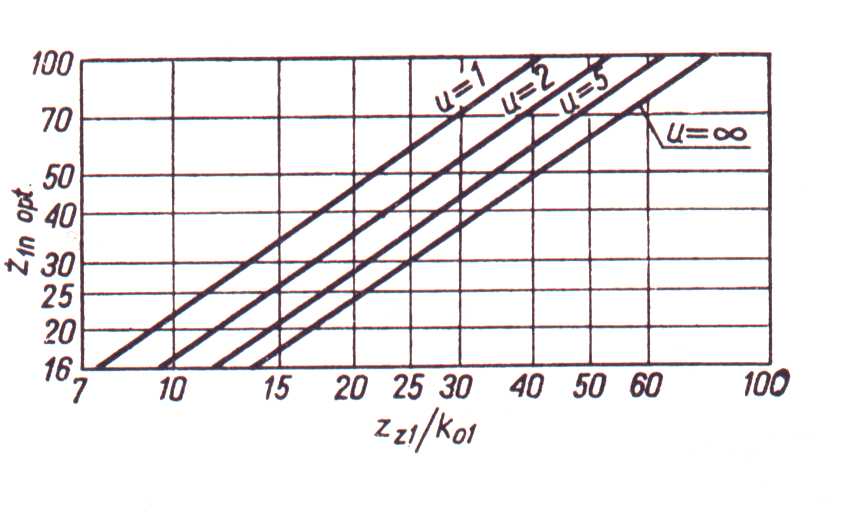

Wstępną orientacyjną liczbę zębów z1 dobieramy z zależności między optymalną liczbą zębów w przekroju normalnym zn1opt, a właściwościami materiału wyrażającymi się stosunkiem wytrzymałości zęba przy zginaniu Zz do wytrzymałości zęba na naciski kz .

0x08 graphic

Pewien wpływ na wybór liczby zębów z1 ma również przełożenie u.

W drugim przybliżeniu, to jest po wyznaczeniu Xz , Xp (wskaźniki wytrzymałościowe) można wprowadzić zmiany i ponownie przeprowadzić obliczenia wytrzymałościowe. W przypadku gdy stosunek Xz / Xp jest zbyt duży, należy powiększyć liczbę zębów w zębniku.

Rzeczywista liczba zębów może być wyznaczona z zależności:

z1zn1opt cos3β

β - kąt pochylenia lini zęba

zn1opt - wartość orientacyjna liczby zębów z1 odczytana z wykresu

Liczba zębów z2 wynika z poprzednio przyjętych założeń, w szczególności z obliczonej liczby zębów zębnika z1 oraz obranego przełożenia u. Ze względu na wytrzymałość zęba na naciski korzystnie jest tak dobrać liczbę zębów z2 aby była bliska iloczynowi z1u a jednocześnie była liczbą pierwszą względem z1 , tzn. aby z1 i z2 nie miały wspólnych podzielników

W przekładniach wykonywanych w najniższych klasach dokładności lepiej jest tak dobierać liczby zębów

z1, z2 aby miały one jak najwięcej wspólnych podzielników (aby przełożenie było liczbą całkowitą).

51. Zasady doboru kąta pochylenia linii zęba.

Kąt pochylenia linii zęba, mierzony na kole podziałowym, dobiera się dla kół o zębach śrubowych , w granicach 8° - 15°, a dla kół daszkowych 25° - 45°.

Należy tak dobierać kąt pochylenia, aby poskokowy wskaźnik zazębienia był liczbą całkowitą

0x01 graphic

Kąt β można zatem ustalić już we wstępnej fazie wyboru parametrów koła, gdy zostaną wyznaczone pozostałe parametry powyższego równania. zatem do wyznaczenia kąta β nie jest potrzeba wartość szerokości koła i modułu mn.

Dobierany kąt β powinien być możliwie mały, ponieważ ze wzrostem kąta wzrasta siła osiowa. Można to uzyskać przez dobranie odpowiednio dużej liczby z1 oraz dużej wartości współczynnika κ.

21

Wykres Wohlera

Dla rozciągania i ściskania

II

I

Бmax

Бmax2

Бmax1

Ln N

Zrc

NG

N1

N2

D

A

E

C

B

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic



Wyszukiwarka

Podobne podstrony:
pet projekt, Transport Polsl Katowice, 4 semesr, 4SEM, IV sem, IV sem
maksymalny zysk, Transport Polsl Katowice, 4 semesr, 4SEM, IV sem, IV sem
sprawko infa, Transport Polsl Katowice, 4 semesr, 4SEM, IV sem, IV sem
zad term, Transport Polsl Katowice, 4 semesr, 4SEM, IV sem, IV sem
PODSTAWY EKSPLOATACJI TECHNICZNEJ, Transport Polsl Katowice, 4 semesr, 4SEM, IV sem, IV sem
biznesplan OiZ, Transport Polsl Katowice, 4 semesr, 4SEM, IV sem, IV sem
hałas bb, Transport Polsl Katowice, 4 semesr, 4SEM, IV sem, IV sem
PET mój 2, Transport Polsl Katowice, 4 semesr, 4SEM, IV sem, IV sem
projekt z petu word 2003, Transport Polsl Katowice, 4 semesr, 4SEM, IV sem, IV sem
oizz, Transport Polsl Katowice, 4 semesr, 4SEM, IV sem, IV sem
elektronika 2, Transport Polsl Katowice, 4 semesr, 4SEM, IV sem, IV sem, elektra
wytrzymałość zmęczeniowa, Transport Polsl Katowice, 4 semesr, moje, PKM, sciagi
nasze sprawko, Transport Polsl Katowice, 4 semesr, Rok2 TR, Dioda polprz
Strona tytułowa - Projekt z wytrzymałości materiałów, Transport Polsl Katowice, 4 semesr, Rok2 TR, p
Ściąga egzamin, Transport Polsl Katowice, 4 semesr, PtP egzamin, testy Egzamin
infa sprawko, Transport Polsl Katowice, 4 semesr, Infa program
infa zadania w delphi, Transport Polsl Katowice, 4 semesr, Rok2 TR, Sesja
Sprawozdanie elektronika-bramki, Transport Polsl Katowice, 4 semesr, Rok2 TR, Sesja
Charakterystyka przedsiębiorstwa Projekt 1, Transport Polsl Katowice, 4 semesr, semestr 4

więcej podobnych podstron
