AVT64 alarm samochodowy 1

mmn

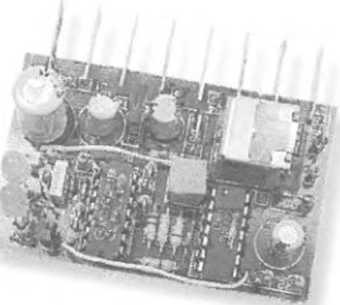

Prosty alarm samochodowy

Zastosowanie

Samochodowe układy alarmowe Właściwości/parametry

•    Zasilanie

•    Czuwanie

•    Uruchomienie alarmu

•    Czas alarmu

•    Wymiary płytki

z instalacji pokładowe) samochodu (12V)

I2s od włóczenia 6s rxł otwarcia drzwi 30. ..40s 45x65m-m

Opis układu

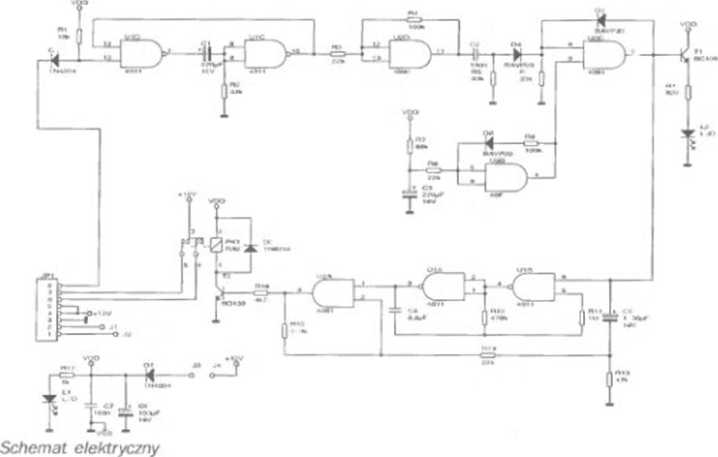

Na rysunku I przedstawiono schemat elektryczny pro siego, ale skutecznego zabezpieczenia samochodu przed osobami niepożądanymi. Składa się ona / dwóch j>od-stawowych układów scalonych oraz niewielkiej ilości elementów.

Przed opuszczeniem samochodu kierowca włącza zasilanie urządzenia alarmowego. Natychmiastowym skutkiem jest odłączenie układu zapłonowego. W ciągu 12 s urządzenie alarmowe nie jest aktywne. W tym czasie należy opuścić pojazd i zamknąć drzwi. Po upływie tego czasu instalacja alarmowa zostaje włączona i przechodzi w stan czuwania. W jxzypadku wejścia do samochodu należy w ciągu 6 s od momentu otwarcia drzwi wyłączyć urządzenie alarmowe, bo w przeciwnym przypadku włączy się okresowo klakson i światła samochodowe na okres 40 s. Naruszenie strefy chronionej jest zapamiętane r zasygnalizowane przez diodę LCD L2.

Urządzenie jest zasilane z akumulatora. Dioda D1 zabezpiecza układ j>rzed uszkodzeniem w przypadku odwrotnego podłączenia zasilania. Kondensatory C6 i C7 stanowią filtr, zaś dioda LI sygnalizuje fakt włączenia zasilania. Dwubiegunowy przełącznik doprowadza napięcie zasilania do alarmu i przerywa oliwód zapłonu. W chwili włączenia zasilania ładuje się kondensator C3 przez rezystor R7 co |>owodwje przełączenie bram-
