Geometryczne zależności między położeniem plamki dyfrakcyjnej na lauegramie a położeniem w przestrzeni reflektującej płaszczyzny przedstawia rys. 9. Biegun normalnej K'do płaszczyzny odbijającej le-

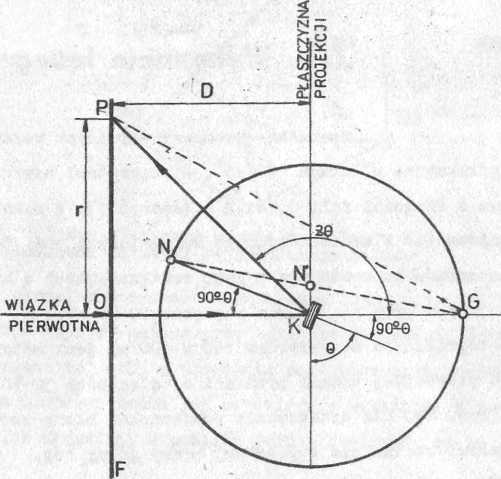

Rys. 9. Związek między położeniem plamki dyfrakcyjnej na lauegramie zwrotnym i projekcją stereograficzną odbijającej płaszczyzny
ży na linii przechodzącej przez środek projekcji i przez projekcję reflektującego promienia, przy czym biegun normalnej i reflektujące-1 go promienia znajdują się po tej samej stronie od środka projekcji. Normalna KM tworzy z wiązką pierwotną kąt 90° - 8, a więc jej projek-cja leży pod kątem 90° - 0 od środka projekcji. Kąt 90 - 9 oblicza się z zależności:
tg (I80°j- 29) = |, (3)
gdzie:
r - odległość od środka lauegramu do plamki dyfrakcyjnej,
D - odległość monokryształu od błony fotograficznej.
Po wykonaniu lauegramu należy go skopiować na przezroczystą kalkę, zaznaczyć krzywe pasowe i ponumerować plamki dyfrakcyjne (rys. 10).

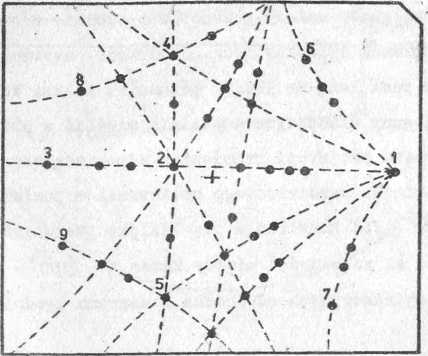

Hyc. 10. Lauegram zwrotny o(-Fe skopiowany na kalkę z zaznaczonymi im y wy mi pasowymi i ponumerowanymi plamkami dyfrakcyjnymi
ri uitępną czynnością jest pomiar odległości r plamek dyfrakcyjnych i i m nika lauegramu i wyliczenie z wzoru 0) odpowiadających im ką-
i .'.w| ('10° - 0). Kalkę ze skopiowanym lauegramem zamocowuje się centry-• >11«- na siatce Wulffa i rysuje okrąg projekcji. Wyznaczanie na pro-I u im J1 biegunów płaszczyzn odpowiadających plamkom dyfrakcyjnym po-i. . i n . nasunięciu przez obrót wokół środka projekcji plamki na rów-
ii iii i mul Wulffa i odłożenie kątaj(90o- ®) wzdłuż równika, od śród-im i>i ujrltoji, w stronę plamki dyfrakcyjnej (rys. 11). Każdy z tak
