ras z408

14

i

S

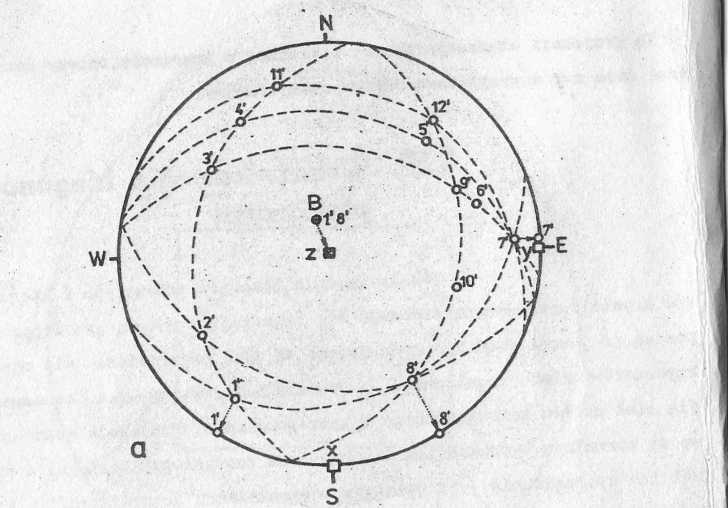

Rys. 6. Projekcja stereograficzna monokryształu wykonana z lauegra-mu rys. 2:

a - projekcja przed obrotem,

b - projekcja po obrocie doprowadzającym oś pasa B do środka projekcji

obrót doprowadza do pokrycia się płaszczyzny projekcji z jedną z pła-i-.i-zyzn monokryształu {100}, {no], {l1l}, dla których dysponuje się .. intkamijstandardowymi. Salkę z projekcją stereografiezną, po dokona-Hvm obrocie, nakłada się na siatkę (standardową o zgodnej według prze-⁽dywan płaszczyźnie projekcji. Przez obrót kalki wokół środka jpowin-> się uzyskać pokrycie osi pasów i biegunów płaszczyzn z biegunami i i-ojekcji:standardowej i przypisać im odpowiednie wskaźniki. Jeżeli nie uzyska się pokrycia, należy posłużyć się inną siatką(standardową.

1.4. Opis orientacji monokryształu

u

Projekcja stereograficzna monokryształu z po-

li.mymi wskaźnikami płaszczyzn i kierunków krystalograficznych oraz zaznaczonymi osiami x y z układu zewnętrznego (zgranego z kształtami próbki) pozwala na jednoznaczne opisanie jego orientacji. Opis ten może obejmować:

określenie kątów między osiami x y z i osiami krystalograficznymi

|100][010][001],

określenie kątów między jedną z osi zewnętrznych(np. x)a głównymi i o runkami krystalograficznymi [100] [110] [111], określenie symbolu kierunku krystalograficznego zgadzającego się z ■vinym kierunkiem w postaci zewnętrznej monokryształu, np. osią (oś pręta, drutu).

w |.i i.ypudku gdy wystarcza określenie położenia jednej osi, np. z,

......o'¹" do trzech podstawowych kierunków {Jl00].[l10] [111], wów-

■    ¹ 'dom,., że każda półsfera jest pokryta 24 przystającymi trój-

^ł )' "i • iy'.nymi, z których każdy ma jako wierzchołek biegun pła-

■ v ny 1100] {110} {m}. Biegun osi z musi leżeć w jednym z tych **'V0 11 w i należy odczytać, posługując się siatką Wulffa, kąty, ja™

'• 1 wt'»y on z wierzchołkami trójkąta (rys. 7).

L_-__
