4.    Stacyjka 4 służąca do włączania I'wyłączania oświetlenia oraz zapłonu silnika.

5.    Przełącznik 5 świateł drogowych* na światła mijania.

Do instalacji prądu stałego należą (rys. 7-2):

1.    Źródło prądu 7 (bateria 1,5 V R 20 PN-G2/I-89200),

2.    Odbiornik 6 — sygnał dźwiękowy,

3.    Przewód 15 ze-złączkami 8,

4.    Przycisk włączający sygnał dźwiękowy umieszczony we wspólnej obudowie z przełącznikiem świateł 5.

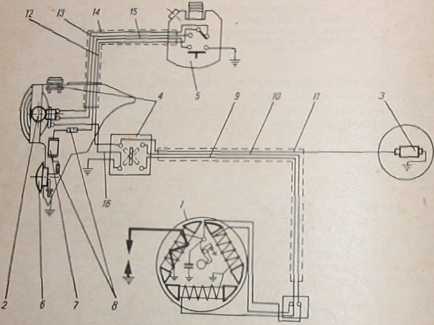

Rys. 7-3. Schemat instalacji elektrycznej motoroweru Komar 2320 i — prądnica-Uiirównik. 2 — element optyczny z żarówką. 3 — lampa tylna * żarówką, 4 — stacyjka. I — przełącznik Świateł. I — sygnał elektryczny, 7 — ogniwa. S — złączki przewodów, Ido M - przewody

Wspólnym elementem instalacji elektrycznych prądu zmiennego i stałego, spełniającym rolę przewodu łączeniowego jest metalowa * konstrukcja motoroweru. Znaki ± oznaczają na rysunku 7-3 zaciski połączenia z metalowymi elementami konstrukcji motoroweru...

Po zapoznaniu Czytelnika przy pomocy załączonych rysunków -z nazwami, rozmieszczeniem i przeznaczeniem poszczególnych elementów instalacji możemy przystąpić do bardziej szczegółowego opisu jej poszczególnych części składowych.

7.2. Prądnica

Prądnica jest urządzaniem zamieniającym energię mechaniczną pobieraną od silnika motoroweru na energię elektryczną, służącą do oświetlenia pojazdu. W motorowerach stosuje się prawie wyłącznie prądnicę prądu zmiennego. W motorowerach Komar prądnica zamocowana jeat na lewej ściance skrzyni korbowej, wewnątrz kola*zamachowego silnika.

Rys. 7-4. Ruch przewodnika AB w polu magnetycznym wywołuje powstawanie w nim prądu elektrycznego

Zasada działania takiej prądnicy jest bardzo prosta, trzeba jednak znać zjawisko powstawania prądu wywołanego magnetyzmem. Wiadomo, że pomiędzy biegunami magnesu istnieje pole magnetyczne. Linie sił pola magnetycznego wychodzą z bieguna N i dążą do bieguna S. Jeżeli w polu magnetycznym porusza się przewód w takiej płaszczyźnie, że przecina on linie sił pola magnetycznego, to w tym przewodzie indukuje się siła elektromotoryczna (SEM).

ftys. 7-5 Schemat działania prądnicy prądu zmiennego I — koto umaetłowe, I — rongne-■y, | — nabirgunnlki. 4 — cewki Oświetleniowe, 5 — przewody oświetleniowe (czerwone)

Inaczej mówiąc na końcach tęgo przewodu występuje różnica potencjałów elektrycznych. W przypadku zamknięcia obwodu tego przewodu pod wpływem SEM popłynie w nim prąd (rys. 7-4). Aby Otrzymać siłę elektromotoryczną, a następnie prąd elektryczny, musi następować przecinanie Unii sil pola magnetycznego przez przewodnik. Obojętne jest czy poruszymy przewodnik w polu mKg gnetycznym, czy też zmieniamy położenie magnesu w stosunku do nieruchomego przewodnika, bo i wtedy linie sił będą przecinać przewodnik. |
