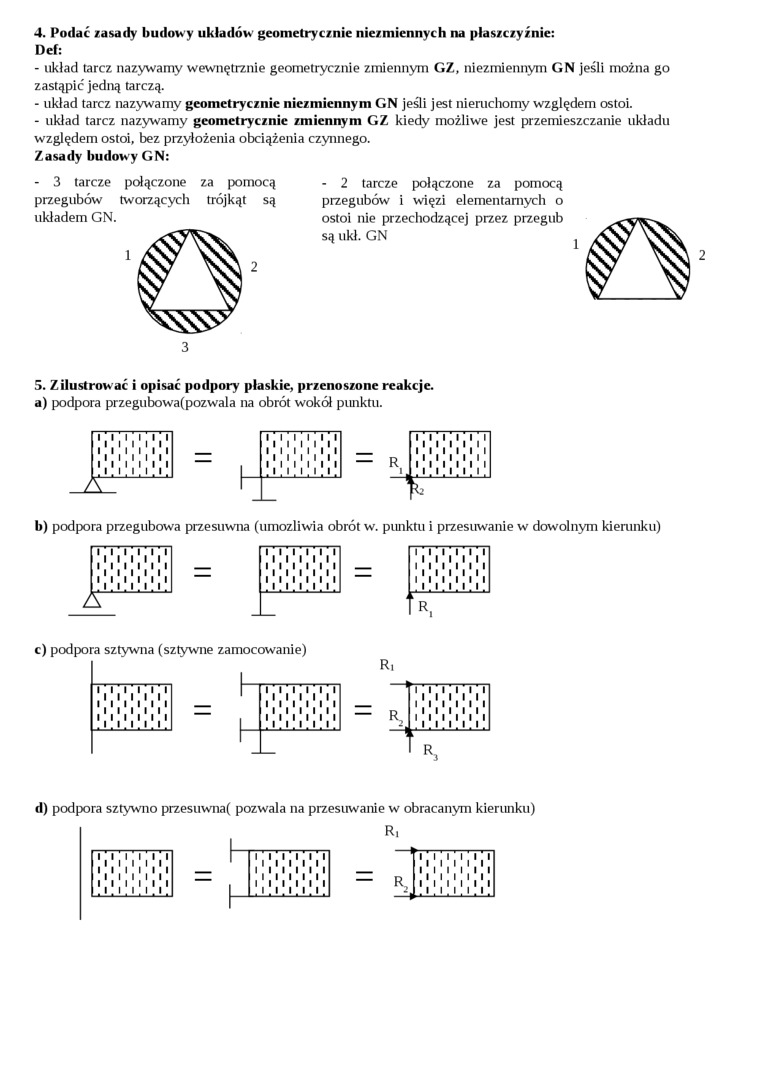

4.    Podać zasady budów y układów geometrycznie niezmiennych na płaszczyźnie:

Def:

-    układ tarcz nazywamy wewnętrznie geometrycznie zmiennym GZ, niezmiennym GN jeśli można go zastąpić jedną tarczą.

-    układ tarcz nazywamy geometrycznie niezmiennym GN jeśli jest nieruchomy względem ostoi.

-    układ tarcz nazywamy geometrycznie zmiennym GZ kiedy możliwe jest przemieszczanie układu względem ostoi, bez przyłożenia obciążenia czynnego.

Zasady budow y GN:

- 2 tarcze połączone za pomocą przegubów i więzi elementarnych o ostoi nie przechodzącej przez przegub są ukł. GN

-    3 tarcze połączone za pomocą przegubów tworzących trójkąt są układem GN.

3

5.    Zilustrować i opisać podpory płaskie, przenoszone reakcje.

a) podpora przegubowa(pozwala na obrót wokół punktu.

A~

y.y.y

— R

i i' i i' i

b) podpora przegubowa przesuwna (umożliwia obrót w. punktu i przesuwanie w dowolnym kierunku)

iy.y,^,i

lilii

I*!:!*:

Ill.il

R.

c) podpora sztywna (sztywne zamocowanie)

...........

lim

— R.

d) podpora sztywno przesuwna( pozwala na przesuwanie w obracanym kierunku)

Ri
