katalizatorem, przy zadanych parametrach takich jak: moc silnika oraz strumień dostarczonego powietrza do układu.

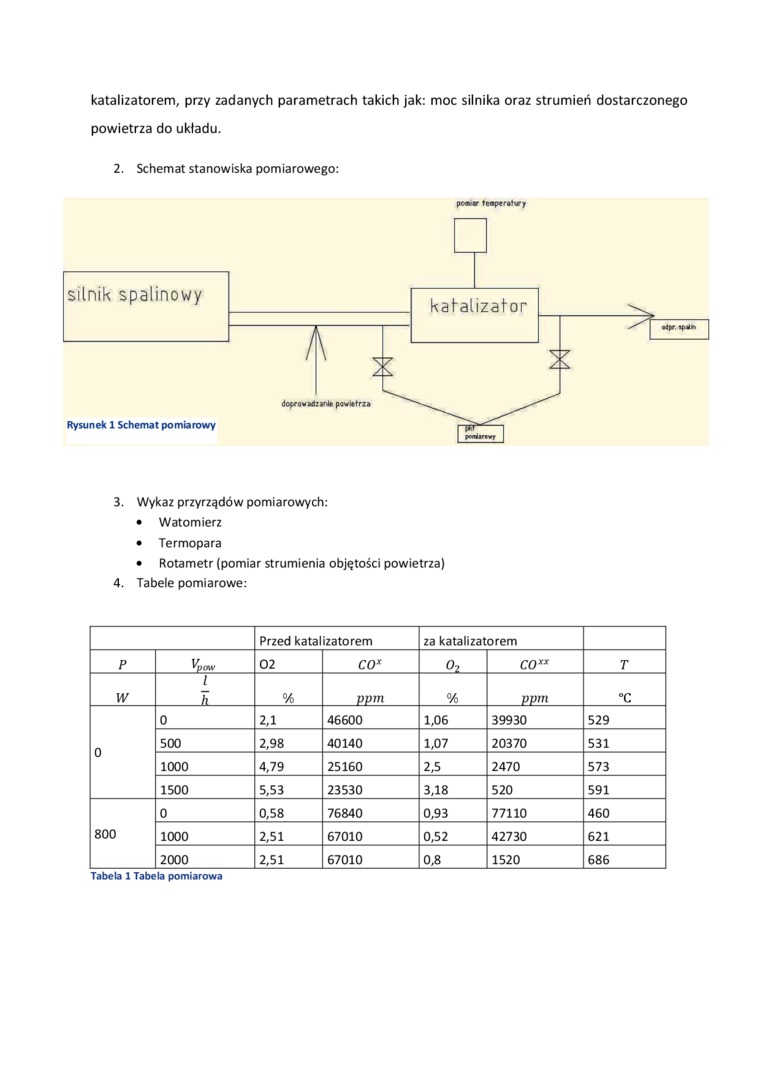

2. Schemat stanowiska pomiarowego:
Rysunek 1 Schemat pomiarowy
po«MT teiłp*r*',\ry
3. Wykaz przyrządów pomiarowych:
• Watomierz
• Termopara
• Rotametr (pomiar strumienia objętości powietrza)
4. Tabele pomiarowe:
Przed katalizatorem |
za katalizatorem | |||||
p |
Ko* |
02 |
CO* |
o2 |
coxx |
T |
w |
l h |
% |
ppm |
% |
ppm |
°C |
0 |
0 |
2,1 |
46600 |
1,06 |
39930 |
529 |
500 |
2,98 |
40140 |
1,07 |
20370 |
531 | |
1000 |
4,79 |
25160 |
2,5 |
2470 |
573 | |
1500 |
5.53 |
23530 |
3,18 |
520 |
591 | |
800 |
0 |
0,58 |
76840 |
0,93 |
77110 |
460 |
1000 |
2,51 |
67010 |
0,52 |
42730 |
621 | |
2000 |
2,51 |
67010 |
0,8 |
1520 |
686 |
Tabela 1 Tabela pomiarowa
