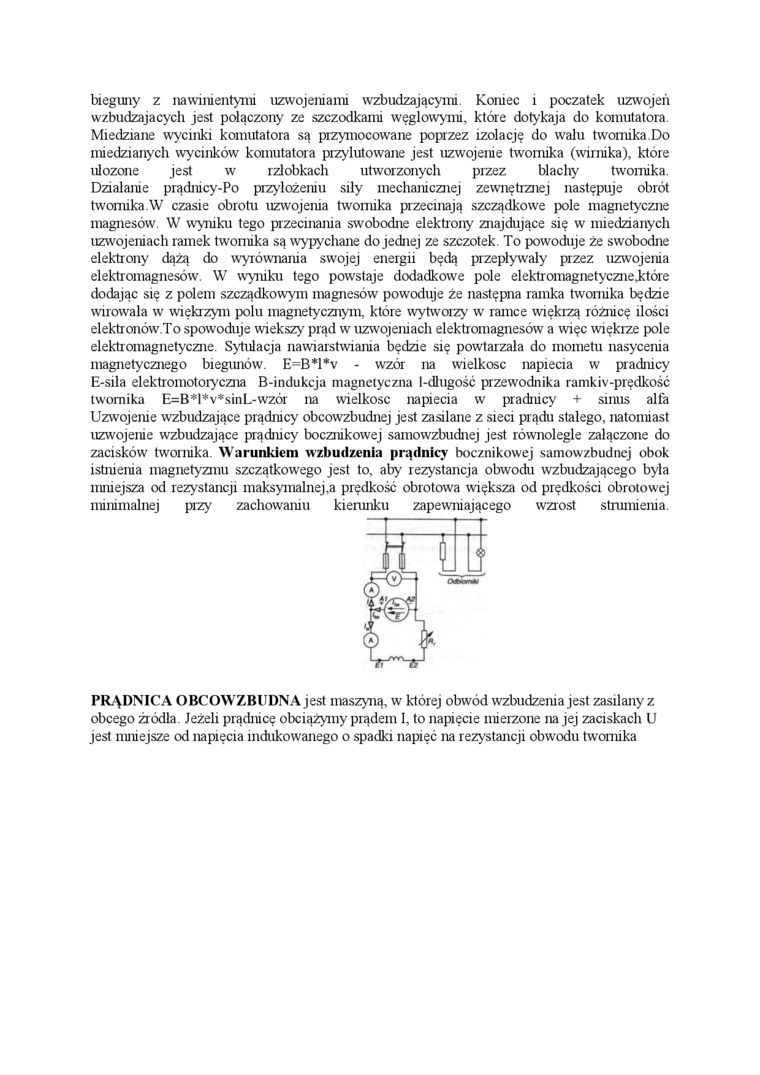

bieguny z nawinientymi uzwojeniami wzbudzającymi. Koniec i początek uzwojeń wzbudzających jest połączony ze szczodkami węglowymi, które dotykają do komutatora. Miedziane wycinki komutatora są przymocowane popi zez izolację do walu twomika Do miedzianych wycinków komutatora przylutowane jest uzwojenie twomika (wirnika), które ułożone jest w rzlobkach utworzonych przez blachy twomika. Działanie prądnicy-Po przyłożeniu siły mechanicznej zewnętrznej następuje obrót twomika.W czasie obrotu uzwojenia twomika przecinają szcządkowe pole magnetyczne magnesów. W wyniku tego przecinania swobodne elektrony znajdujące się w miedzianych uzwojeniach ramek twomika są wypychane do jednej ze szczotek. To powoduje że swobodne elektrony dążą do wyrównania swojej energii będą przepływały przez uzwojenia elektromagnesów. W wyniku tego powstaje dodadkowe pole elektromagnetycznejctóre dodając się z polem szcządkowym magnesów powoduje że następna ramka twomika będzie wirowała w więkrzym polu magnetycznym, które wytworzy w ramce więkrzą różnicę ilości elektronówr.To spowoduje większy prąd w uzwojeniach elektromagnesów a więc więkrze pole elektromagnetyczne. Sytułacja nawiarstwiania będzie się powtarzała do mometu nasycenia magnetycznego biegunów. E=B*l*v - wzór na wielkość napięcia w prądnicy E-siła elektromotoryczna B-indukcja magnetyczna l-dlugość przewodnika ramkiv-prędkość twomika E=B*l*v*sinL-wzór na wielkość napięcia w prądnicy + sinus alfa Uzwojenie wzbudzające prądnicy obcowzbudnej jest zasilane z sieci prądu stałego, natomiast uzwojenie wzbudzające prądnicy bocznikowej samowzbudnej jest równolegle załączone do zacisków twornika. Warunkiem wzbudzenia prądnicy bocznikowej samowzbudnej obok istnienia magnetyzmu szczątkowego jest to, aby rezystancja obwodu wzbudzającego była mniejsza od rezystancji maksymalnej,a prędkość obrotowa większa od prędkości obrotowej minimalnej przy zachowaniu kierunku zapewiuającego wzrost strumienia.

PRĄDNICA OBCOWZBlIDNAjest maszyną, w której obwód wzbudzenia jest zasilany z obcego źródła. Jeżeli prądnicę obciążymy prądem I, to napięcie mierzone na jej zaciskach U jest mniejsze od napięcia indukowranego o spadki napięć na rezystancji obwodu twomika
