Ocena:

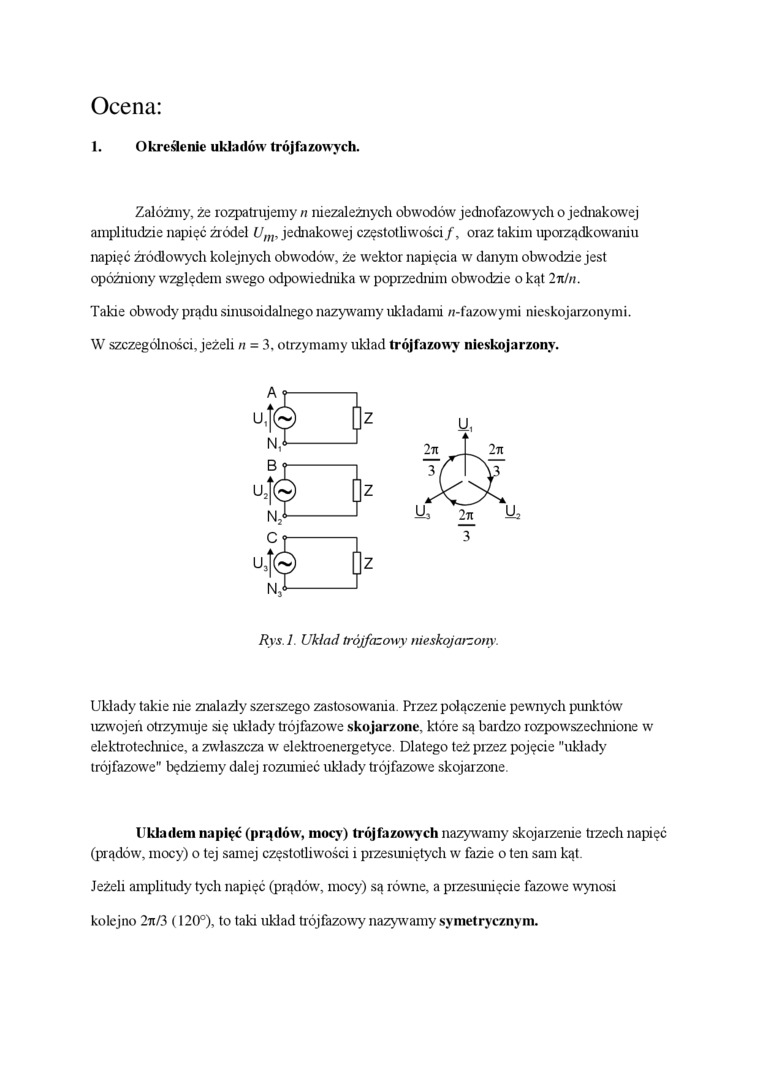

1. Określenie układów trójfazowych.

Załóżmy, że rozpatrujemy n niezależnych obwodów jednofazowych o jednakowej amplitudzie napięć źródeł Um, jednakowej częstotliwości/, oraz takim uporządkowaniu napięć źródłowych kolejnych obwodów, że wektor napięcia w danym obwodzie jest opóźniony względem swego odpowiednika w poprzednim obwodzie o kąt 2ir/n.

Takie obwody prądu sinusoidalnego nazywamy układami n-fazowymi nieskojarzonymi. W szczególności, jeżeli n = 3. otrzymamy układ trójfazowy nieskojarzony.



Rys. 1 Układ trójfazowy nieskojarzony.

Układy takie nie znalazły szerszego zastosowania Przez połączenie pewnych punktów uzwojeń otrzymuje się układy trójfazowe skojarzone, które są bardzo rozpowszechnione w elektrotechnice, a zwłaszcza w elektroenergetyce. Dlatego też przez pojęcie "układy trójfazowe" będziemy dalej rozumieć układy trójfazowe skojarzone

Układem napięć (prądów, mocy) trójfazowych nazywamy skojarzenie trzech napięć (prądów, mocy) o tej samej częstotliwości i przesuniętych w fazie o ten sarn kąt

Jeżeli amplitudy tych napięć (prądów, mocy) są równe, a przesunięcie fazowe wynosi

kolejno 2rt/3 (120°), to taki układ trójfazowy nazywamy symetrycznym.
