Część 2 4. RAMY OBCIĄŻONE TERMICZNIE. OSIADANIEM PODPÓR ORAZ PRZYPADKI... 14

dla obciążenia symetrycznego	(Ba obciążenia antysynwtrycznego
.s A's A,=-A,	T ~ li
A^s3=0	Aj *0

Wykorzystując te zależności w obu przypadkach możemy rozwiązać tylko połowę ramy przy zachowaniu odpowiedruch warunków brzegowych na osi symetrii. Teraz wystarczy obliczyć przenueszczenia w ramach o schematach pokazanych na rys. 4.22 i 4.23.

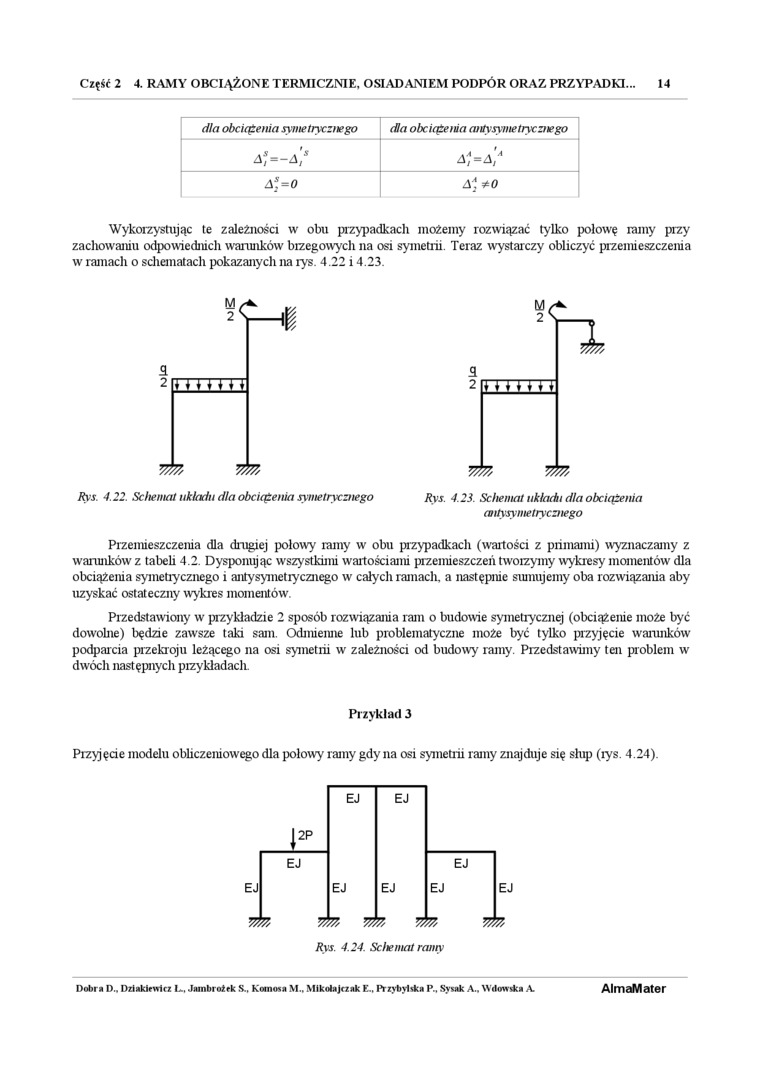

Rys. 4.22. Schemat układu dla obciążenia symetrycznego    Rys. 423. Schemat układu dla obciążenia

antysymetrycznego

Przenueszczenia dla drugiej połowy' ramy w obu przypadkach (wartości z primami) wyznaczamy z warunków z tabeli 4.2. Dysponując wszystkimi wartościami przemieszczeń tworzymy wykresy momentów dla obciążenia symetrycznego i antysymetrycznego w całych ramach, a następnie sumujemy oba rozwiązania aby uzyskać ostateczny wykres momentów.

Przedstawiony w juzy kładzie 2 sposób rozwiązania ram o budowie symetrycznej (obciążenie może być dowolne) będzie zawsze taki sam. Odrnierme lub problematyczne może być tylko przyjęcie w'anmków podparcia przekroju leżącego na osi symetrii w^r zależności od budowy ramy. Przedstawimy ten problem w dwóch następnych przykładach

Przykład 3

Przyjęcie modelu obliczeniowego dla połowy ramy gdy na osi symetrii ramy znajduje się slup (rys. 4.24).

AlmaMater

Dobra D.. Dzlakirwlcz L, Jambrożrk S., Kotnona M.. Mikołajczak K.. Przybylaka P., Sytak A.. Wdowdca A
